Trong quá trình lắp ráp tủ bảng điện tại các khu công nghiệp thuộc TP. Hồ Chí Minh, Bình Dương hay Đồng Nai, việc đảm bảo an toàn tại các điểm tiếp xúc luôn là ưu tiên hàng đầu của kỹ sư. Một hệ thống tủ phân phối công nghiệp chỉ vận hành ổn định lâu dài khi sử dụng đúng loại cầu đấu điện đạt chuẩn. Hiện nay, tại khu vực miền nam, đặc biệt là quanh khu vực Hóc Môn, Bình Tân và Thủ Đức, các xưởng sản xuất tủ điện ngày càng khắt khe hơn trong việc tìm kiếm vật tư có khả năng chịu tải tốt và chống cháy nổ hiệu quả. Với kinh nghiệm phân phối vật tư kỹ thuật nhiều năm, Thiết bị điện Tiến Duy (mangnhuatudien.com) sẽ chia sẻ đến bạn những tiêu chí cốt lõi để chọn đúng cầu đấu điện, giúp tối ưu chi phí mà vẫn đáp ứng mọi yêu cầu kỹ thuật khắt khe nhất của dự án.

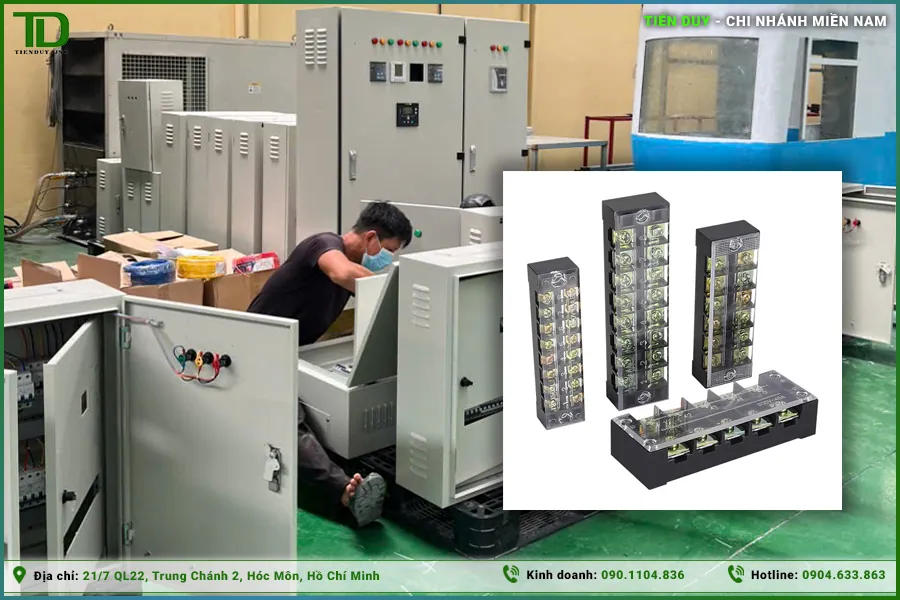

1. Tổng quan về cầu đấu điện trong tủ phân phối công nghiệp

Tủ phân phối công nghiệp đóng vai trò như trái tim của toàn bộ hệ thống điện trong nhà máy, xưởng sản xuất hoặc các tòa nhà thương mại lớn. Bất kỳ một sự cố nhỏ nào tại các điểm tiếp xúc nối dây cũng có thể dẫn đến việc dừng máy đột ngột, gây thiệt hại nghiêm trọng về tiến độ sản xuất và kinh tế. Do đó, kỹ sư thiết kế tủ điện luôn phải tính toán kỹ lưỡng từng chi tiết nhỏ nhất từ thanh cái đồng, aptomat cho đến các thiết bị phụ trợ. Trong số đó, hệ thống tiếp điểm nối dây đóng vai trò then chốt trong việc truyền tải điện năng một cách liên tục, an toàn và ổn định giữa các thành phần linh kiện trong vỏ tủ.

1.1. Cầu đấu điện là gì?

Cầu đấu điện, hay còn được giới kỹ thuật gọi là terminal block, là một khí cụ điện cơ bản có chức năng chính là kết nối các đầu dây điện lại với nhau hoặc nối từ nguồn điện chính đến các thiết bị tải. Trong không gian chật hẹp của một vỏ tủ điện, phụ kiện tủ điện công nghiệp này giúp sắp xếp các đường dây điều khiển và động lực một cách khoa học, nằm gọn gàng trong hệ thống máng nhựa tủ điện, tạo điều kiện thuận lợi cho việc dò dây khi cần khắc phục sự cố. Khác với việc xoắn dây thủ công và quấn băng keo dễ gây mô ve chập cháy, thiết bị này sử dụng các ngàm kẹp hoặc ốc siết bằng kim loại dẫn điện tốt để ép chặt đầu cosse của dây cáp. Nhờ cơ cấu cơ khí chắc chắn này, dòng điện được truyền dẫn xuyên suốt với điện trở tiếp xúc ở mức thấp nhất, đảm bảo tính liên tục của mạch điện.

1.2. Vai trò quan trọng của hệ thống đấu nối an toàn

Việc sử dụng hệ thống đấu nối an toàn giúp loại trừ gần như hoàn toàn các nguy cơ chạm chập pha và phóng điện hồ quang tại các điểm tiếp nối dây cáp. Khi hệ thống máy móc công nghiệp vận hành, độ rung lắc truyền qua kết cấu cơ khí hoặc sự biến thiên nhiệt độ do dòng điện lớn chạy qua có thể làm lỏng lẻo các điểm nối nếu không có ngàm giữ chắc chắn. Một bộ cầu đấu điện có chất lượng gia công tốt sẽ duy trì lực siết ổn định theo thời gian, ngăn chặn hiện tượng tăng nhiệt cục bộ vốn là nguyên nhân chính nung chảy lớp vỏ cách điện của cáp. Hơn nữa, chúng còn tạo ra các điểm cách ly an toàn giữa các pha với nhau và giữa pha với vỏ tủ tiếp địa, đảm bảo an toàn tuyệt đối cho kỹ sư cơ điện khi thao tác đo đạc, kiểm tra thông mạch trong quá trình vận hành và bảo dưỡng nhà máy.

2. Các tiêu chí quan trọng khi chọn mua cầu đấu điện an toàn

Khi tiến hành bóc tách khối lượng vật tư cho dự án tủ điện, việc chọn sai thông số kỹ thuật của các tiếp điểm nối dây có thể dẫn đến những rủi ro cháy nổ cực kỳ nghiêm trọng khi hệ thống mang tải. Kỹ sư không thể chỉ dựa vào cảm quan bên ngoài hoặc chọn loại có giá rẻ nhất, mà phải căn cứ vào sơ đồ nguyên lý và công suất tính toán thực tế của tải. Quá trình này đòi hỏi người chọn vật tư phải có sự hiểu biết sâu sắc về các tiêu chuẩn kỹ thuật điện cũng như đặc tính vật liệu của từng hãng sản xuất trên thị trường. Dưới đây là những tiêu chí kỹ thuật cốt lõi mà đội ngũ thiết kế tủ điện cần bắt buộc tuân thủ để lựa chọn được bộ cầu đấu điện phù hợp nhất.

2.1. Lựa chọn theo dòng điện và điện áp định mức

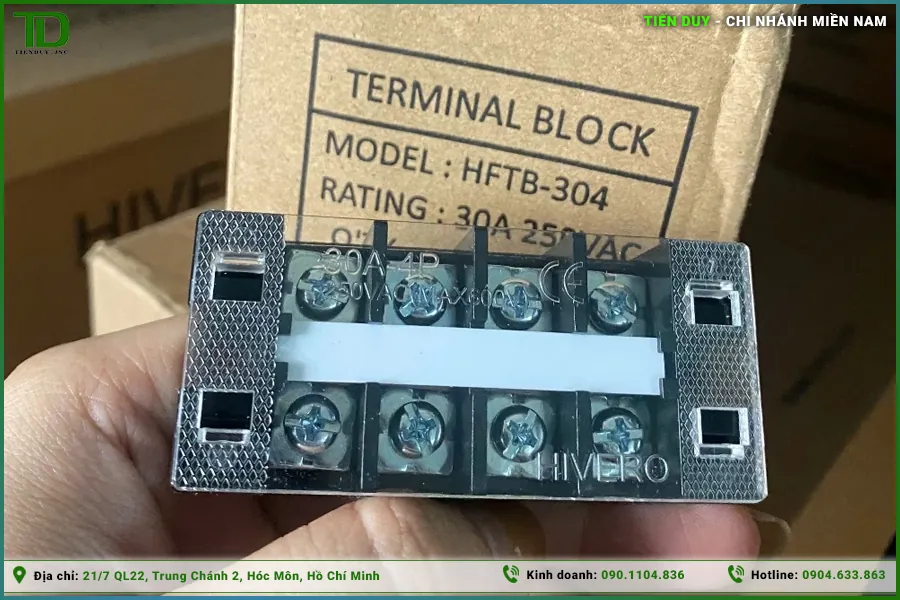

Tiêu chí đầu tiên và mang tính sống còn nhất chính là khả năng chịu tải định mức về dòng điện (tính bằng Ampere) và cấp điện áp cách điện (tính bằng Voltage). Mỗi loại cầu đấu điện đều được nhà sản xuất dập nổi hoặc in laser rõ các thông số giới hạn này trên thân sản phẩm, ví dụ như thông số 600V – 100A hoặc 1000V – 400A. Nếu bạn chọn mua loại có dòng định mức nhỏ hơn dòng điện hoạt động thực tế của tải động cơ, nhiệt lượng sinh ra tại tiếp điểm do quá tải sẽ tăng vọt, làm biến dạng lớp vỏ nhựa bảo vệ và dẫn đến nguy cơ cháy rụi cả dàn tủ điện. Ngược lại, nếu chọn loại có cấp điện áp cách điện không đủ tiêu chuẩn so với điện áp lưới, hiện tượng phóng điện xuyên qua lớp vật liệu cách điện hoặc phóng điện bề mặt giữa các pha rất dễ xảy ra, đặc biệt trong môi trường nhà xưởng có độ ẩm cao hoặc lơ lửng nhiều bụi kim loại dẫn điện.

2.2. Kiểm tra kích thước và tiết diện cáp đấu nối phù hợp

Kích thước của ngàm kẹp cáp bằng đồng hoặc thép mạ phải tương thích hoàn hảo với tiết diện của lõi cáp điện (được tính bằng mm²). Nếu sử dụng cầu đấu có lỗ xỏ cáp quá nhỏ, kỹ sư sẽ buộc phải cắt bớt sợi đồng của cáp, làm giảm tiết diện dẫn điện và vi phạm nghiêm trọng tiêu chuẩn an toàn thi công. Ngược lại, nếu lỗ xỏ cáp quá lớn so với đầu cosse, lực siết của ốc vặn sẽ không dàn đều, tạo ra các khe hở vi mô gây phóng điện hoặc làm đứt gãy sợi cáp khi có rung động. Khi thiết kế bản vẽ, bạn cần tra cứu kỹ catalog của nhà sản xuất để biết chính xác dải tiết diện dây dẫn mà cầu đấu hỗ trợ, từ đó chọn mã hàng chuẩn xác cho từng lộ cáp điều khiển hoặc cáp động lực.

Bảng 1: Tham khảo chọn tiết diện dây dẫn theo dòng điện định mức cho cầu đấu

2.3. Chất liệu cách điện và khả năng chịu nhiệt tiêu chuẩn

Vỏ ngoài của cầu đấu điện thường được đúc từ các loại nhựa kỹ thuật chuyên dụng như Polyamide (PA66) hoặc Polycarbonate (PC), có đặc tính chống cháy lan và tự dập tắt ngọn lửa theo tiêu chuẩn quốc tế. Môi trường bên trong tủ điện công nghiệp thường có nhiệt độ cao hơn bên ngoài do bức xạ nhiệt từ các thiết bị đóng cắt như aptomat, biến tần hoặc khởi động từ. Do đó, vật liệu cách điện phải có khả năng chịu được nhiệt độ hoạt động liên tục từ 85 độ C đến trên 100 độ C mà không bị giòn gãy hay suy giảm điện trở cách điện. Bạn cần đặc biệt chú ý đến chứng chỉ thử nghiệm vật liệu từ các tổ chức đo lường uy tín để tránh mua phải các loại cầu đấu sử dụng nhựa tái chế kém chất lượng trôi nổi trên thị trường.

3. Phân loại cầu đấu điện phổ biến cho sản xuất tủ điện

Thị trường vật tư thiết bị điện công nghiệp hiện nay cung cấp rất nhiều giải pháp đấu nối đa dạng để phục vụ cho các đặc thù kỹ thuật khác nhau của từng loại tủ bảng điện. Tùy thuộc vào không gian lắp đặt, công suất truyền tải và tính linh hoạt trong thiết kế, kỹ sư có thể lựa chọn các định dạng cấu trúc riêng biệt. Việc hiểu rõ ưu nhược điểm của từng loại cầu đấu điện không chỉ giúp tối ưu hóa không gian bố trí linh kiện mà còn đẩy nhanh tốc độ thao tác của công nhân lắp ráp tại xưởng.

3.1. Cầu đấu khối (cầu đấu cố định) chịu tải cao

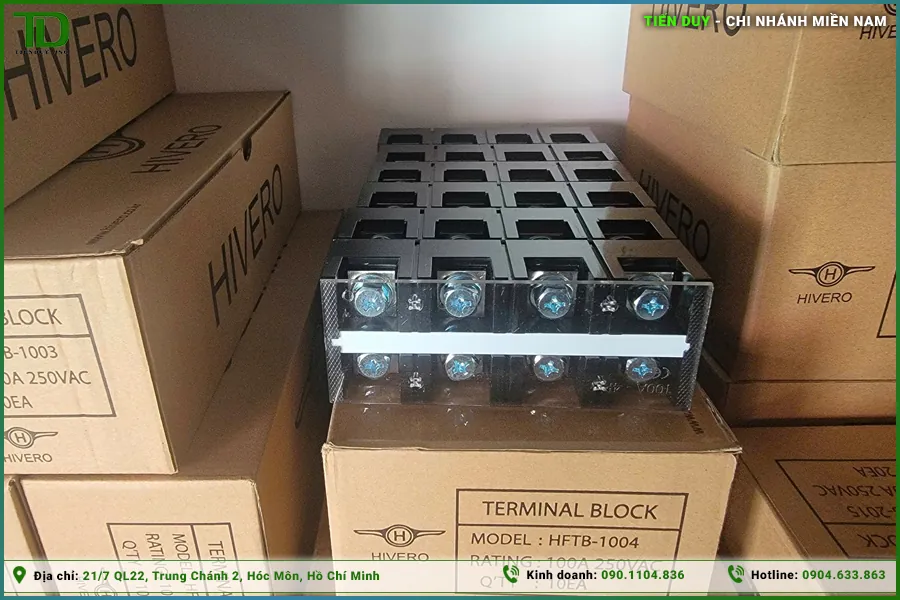

Cầu đấu khối, hay còn gọi là cầu đấu cố định, được thiết kế dưới dạng một khối đúc nguyên khối bao gồm nhiều cực nối dây liền kề nhau, thường là 3 cực, 4 cực, 6 cực hoặc 12 cực. Đặc điểm nổi bật của dòng sản phẩm này là kết cấu cơ khí cực kỳ vững chắc, chân đế có sẵn các lỗ bắt vít để cố định trực tiếp lên tấm panel của vỏ tủ điện. Do sở hữu ngàm kẹp lớn và thanh dẫn điện dày, cầu đấu khối đặc biệt phù hợp để làm điểm đấu nối cho các đường cáp động lực nguồn tổng hoặc cáp cấp nguồn cho động cơ công suất lớn. Mặc dù không có khả năng tháo lắp linh hoạt từng mắt như các loại khác, nhưng sự ổn định tuyệt đối trước các chấn động mạnh đã giúp loại cầu đấu này trở thành lựa chọn ưu tiên hàng đầu trong các hệ thống tủ điện phân phối chính.

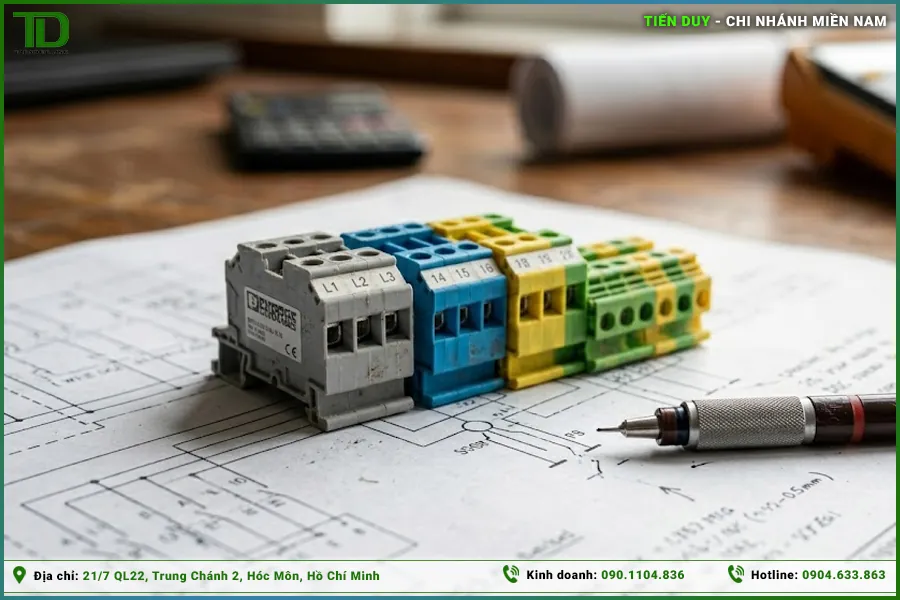

3.2. Cầu đấu tép (cầu đấu mắt rời) gắn thanh ray linh hoạt

Ngược lại với dạng khối cố định, cầu đấu tép được chế tạo dưới dạng các module đơn lẻ (mắt rời), có ngàm khóa ở mặt lưng để gài trực tiếp lên các thanh ray nhôm tiêu chuẩn. Thiết kế dạng module này mang lại sự linh hoạt tối đa cho kỹ sư thiết kế, cho phép họ dễ dàng tăng giảm số lượng cực đấu nối, ghép sát các mắt lại với nhau hoặc sử dụng tấm vách ngăn để tạo ra các cụm tín hiệu riêng biệt. Cầu đấu tép thường được ứng dụng rộng rãi trong các tủ điều khiển tự động hóa PLC, tủ tụ bù hoặc tủ phân phối chiếu sáng, nơi tập trung số lượng lớn các sợi dây cáp điều khiển có tiết diện nhỏ. Quá trình bảo trì cũng trở nên đơn giản hơn rất nhiều khi bạn chỉ cần dùng tuốc nơ vít nạy nhẹ ngàm khóa là có thể thay thế một mắt cầu đấu điện bị hỏng mà không ảnh hưởng đến các chân bên cạnh.

4. Giới thiệu dòng cầu đấu điện Hivero chuyên dụng cho tủ công nghiệp

Trong nhóm các thương hiệu chuyên về phụ kiện kết nối điện, Hivero nổi lên như một cái tên quen thuộc và được tín nhiệm cao bởi giới kỹ thuật lắp ráp tủ bảng điện. Với kinh nghiệm sản xuất chuyên sâu lâu năm, hãng đã phát triển thành công nhiều dải sản phẩm đáp ứng đầy đủ các tiêu chuẩn kiểm định an toàn khắt khe. Các dòng sản phẩm của Hivero không chỉ đa dạng về mẫu mã, từ loại cố định chịu dòng cao đến loại module gài thanh ray, mà còn có sự đồng bộ cao về mặt thẩm mỹ. Sự xuất hiện của các thiết bị mang thương hiệu Hivero trong tủ điện luôn mang lại cảm giác chuyên nghiệp, gọn gàng và tạo được sự tin tưởng tuyệt đối cho các chủ đầu tư dự án nhà máy công nghiệp.

4.1. Ưu điểm nổi bật về kỹ thuật của hãng Hivero

Sự khác biệt lớn nhất của cầu đấu Hivero nằm ở chất lượng vật liệu cấu thành các tiếp điểm dẫn điện và hệ thống ốc vít siết cáp. Hãng sử dụng hợp kim đồng mạ thiếc chống oxy hóa cho các thanh dẫn, giúp giảm thiểu tối đa điện trở tiếp xúc và kiểm soát tốt mức độ phát nhiệt khi vận hành ở mức tải tối đa. Lớp vỏ nhựa cách điện của cầu đấu điện Hivero được đúc từ nhựa kỹ thuật cao cấp, bề mặt láng mịn, khó bám bụi và sở hữu khả năng chống cháy lan tự dập tắt ngọn lửa cực tốt. Thêm vào đó, hệ thống ốc siết được thiết kế ren gia cường chống tuôn, kết hợp với các rãnh xẻ trên đầu ốc tương thích hoàn hảo với mũi tuốc nơ vít, giúp công nhân thao tác siết lực nhanh, mạnh mà không làm hỏng chi tiết cơ khí.

4.2. Ứng dụng thực tế trong các tủ phân phối điện

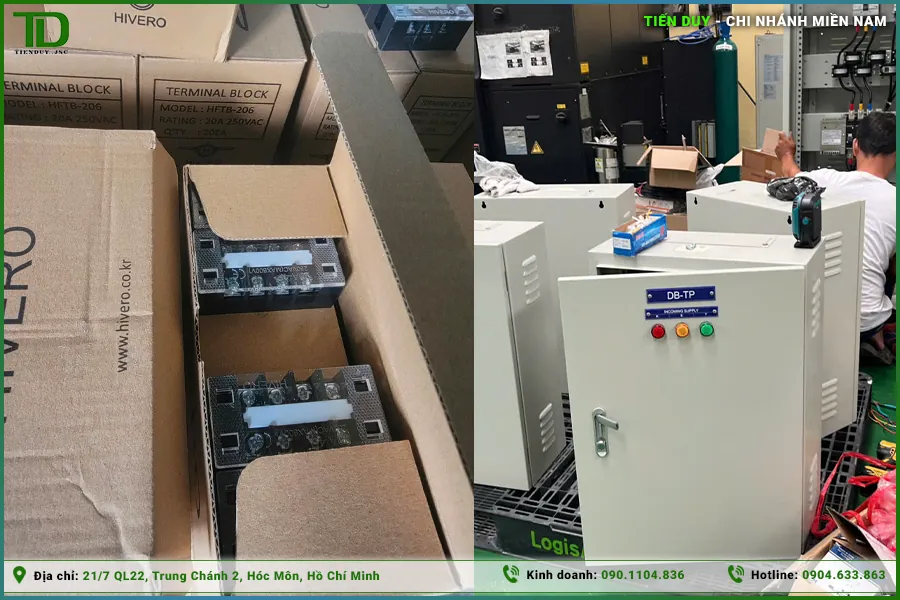

Tại thị trường Việt Nam, đặc biệt là trong các hệ thống điện nhà xưởng quanh khu vực phía Nam, các dòng sản phẩm của Hivero được ứng dụng cực kỳ rộng rãi. Trong các tủ phân phối động lực, kỹ sư thường xuyên sử dụng dòng cầu đấu khối Hivero để làm trạm trung chuyển trung gian, kết nối cáp nguồn từ khối đóng cắt ra các phụ tải bên ngoài nhằm đảm bảo lực kẹp chặt chẽ nhất. Đối với các hệ thống tủ điều khiển dây chuyền sản xuất tự động, dòng cầu đấu tép mắt rời của hãng lại phát huy thế mạnh khi kết hợp cùng máng nhựa tủ điện và dây tín hiệu đa lõi, tạo nên những hệ thống dây dẫn gọn gàng, có nhãn đánh số cực kỳ khoa học. Sự đa dụng này giúp Hivero trở thành giải pháp toàn diện cho mọi nhu cầu kết nối điện trong môi trường vận hành khắc nghiệt.

5. Hướng dẫn đấu nối và bảo dưỡng cầu đấu điện đúng kỹ thuật

Dù bạn trang bị loại cầu đấu điện cao cấp đến đâu, nếu quá trình thi công đấu nối không tuân thủ các quy tắc an toàn kỹ thuật, hệ thống vẫn tiềm ẩn những nguy cơ sự cố nghiêm trọng. Tay nghề của người thợ cơ điện quyết định trực tiếp đến tuổi thọ của điểm tiếp xúc và độ ổn định của toàn bộ dòng điện đi qua tủ. Từ việc tuốt vỏ cáp, bấm đầu cosse cho đến thao tác vặn ốc siết, tất cả đều phải được thực hiện tỉ mỉ, đúng tiêu chuẩn và sử dụng dụng cụ chuyên dụng. Không những thế, công tác kiểm tra, bảo dưỡng định kỳ trong quá trình vận hành cũng đóng vai trò quan trọng không kém để phát hiện sớm các dấu hiệu suy giảm chất lượng vật liệu cách điện.

5.1. Quy trình lắp đặt và siết lực tiếp điểm an toàn

Bước đầu tiên trong quy trình thi công là sử dụng kìm tuốt dây chuyên dụng để bóc lớp vỏ cách điện của cáp với chiều dài vừa đủ, sao cho phần lõi đồng khi luồn vào ngàm kẹp không bị hở ra ngoài quá mức an toàn. Sau đó, bắt buộc phải sử dụng kìm bấm cosse để ép chặt đầu cosse vào lõi cáp, tuyệt đối không đưa trực tiếp sợi đồng trần vào khe siết của cầu đấu điện. Khi đặt đầu cosse vào vị trí ngàm kẹp, kỹ thuật viên cần dùng tuốc nơ vít vặn ốc với một lực siết vừa đủ theo khuyến cáo của nhà sản xuất, đảm bảo ngàm kẹp tì chặt lên mặt tiếp xúc của cosse mà không làm biến dạng ren ốc. Sau khi siết xong, nên dùng tay kéo nhẹ sợi cáp để kiểm tra độ chắc chắn trước khi đậy nắp che nhựa trong suốt để bảo vệ.

5.2. Các bước kiểm tra nhiệt độ và bảo dưỡng định kỳ

Trong quá trình nhà máy đi vào hoạt động, lịch bảo trì định kỳ cho các thiết bị đóng cắt và hệ thống đấu nối cần được thực hiện ít nhất sáu tháng một lần. Kỹ sư vận hành nên sử dụng súng đo nhiệt độ hồng ngoại hoặc camera nhiệt để quét qua bề mặt các cụm cầu đấu điện khi tủ đang mang tải nặng. Nếu phát hiện bất kỳ điểm nào có nhiệt độ chênh lệch cao bất thường so với môi trường xung quanh hoặc có mùi nhựa khét, cần phải lên kế hoạch ngắt điện, vệ sinh tiếp điểm và siết lại ốc vặn ngay lập tức. Ngoài ra, việc dùng máy hút bụi công nghiệp để làm sạch bụi bẩn, mạt kim loại bám trên các vách ngăn cách điện cũng là một thao tác không thể bỏ qua để duy trì khoảng cách an toàn chống phóng điện.
