Cấu tạo bạt bọc chống cháy Hivero (Cable Hook Band) mang sự đặc thù với lớp vật liệu mềm dẻo chống cháy lan và hệ thống khuy bấm (hook) bằng nhựa chạy dọc hai mép. Thiết kế này cho phép kỹ thuật viên tại các nhà máy ở TP.HCM dễ dàng bọc lót bó cáp trong tủ điện mà không cần tháo rời đầu cốt. Sản phẩm được đóng gói cuộn 50m, màu xám đặc trưng, bao gồm hai phân loại cấu tạo chính là loại tiêu chuẩn (General) và loại có lớp màng chắn chống nhiễu (S-type), đáp ứng dải kích thước đường kính ống từ 10mm đến 100mm.

1. Tổng quan về thiết kế bạt bọc cáp Hivero

Để hiểu rõ khả năng bảo vệ hệ thống dây dẫn, các kỹ sư cần nắm bắt chi tiết về thiết kế bạt bọc cáp Hivero. Dòng vật tư này mang lại giải pháp gom dây thông minh cho các tủ điện công nghiệp tại khu vực TP.HCM.

1.1. Hình dáng bên ngoài và quy cách đóng gói

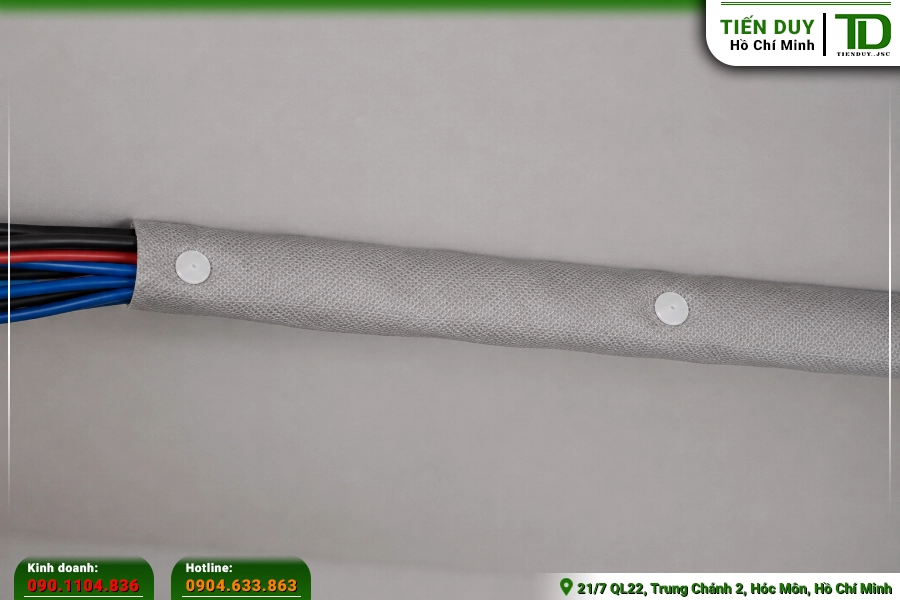

Nhìn từ bên ngoài, sản phẩm có dạng dải băng dài với màu xám nhạt đặc trưng của các vật liệu kỹ thuật. Bề mặt bạt có những đường vân dệt chéo nhỏ, tạo cảm giác nhám nhẹ khi chạm tay vào để tăng độ ma sát. Dọc theo hai mép của dải bạt là hệ thống các nút nhựa màu trắng được dập cố định với khoảng cách đều nhau. Khi các nút này được bấm lại, dải bạt phẳng sẽ cuộn tròn lại thành một ống rỗng bảo vệ dây cáp bên trong một cách an toàn. Nhà sản xuất Hivero cùng các đơn vị phân phối đã quy chuẩn hóa việc đóng gói để thuận tiện cho quá trình lưu kho và thi công thực tế.

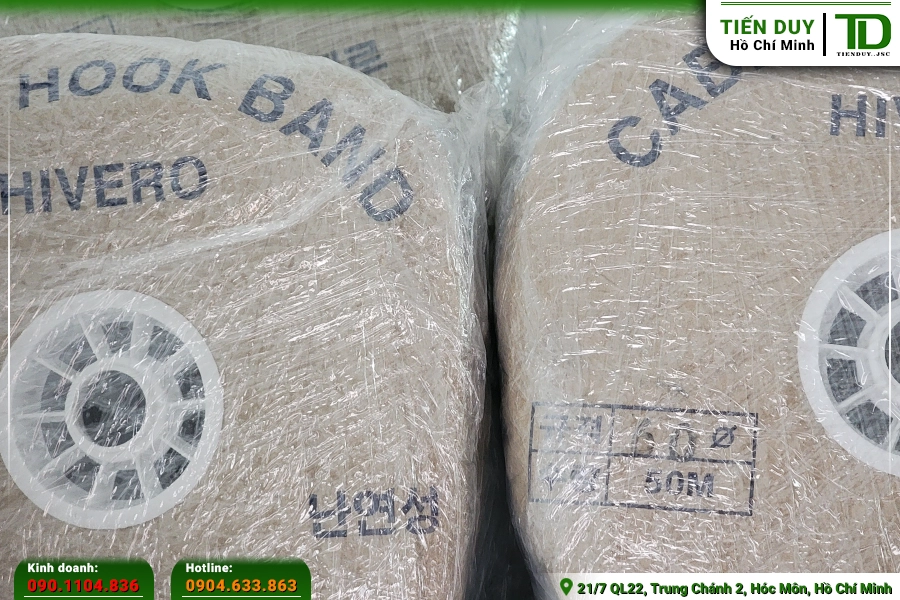

• Đóng gói dạng cuộn tròn với lõi giấy cứng bên trong để giữ form.
• Chiều dài tiêu chuẩn đạt 50m cho mỗi cuộn nguyên bản.
• Màu sắc xám công nghiệp giúp dễ dàng đồng bộ với không gian tủ điện.

1.2. Nguyên lý hoạt động của dạng ống bọc (Tube)

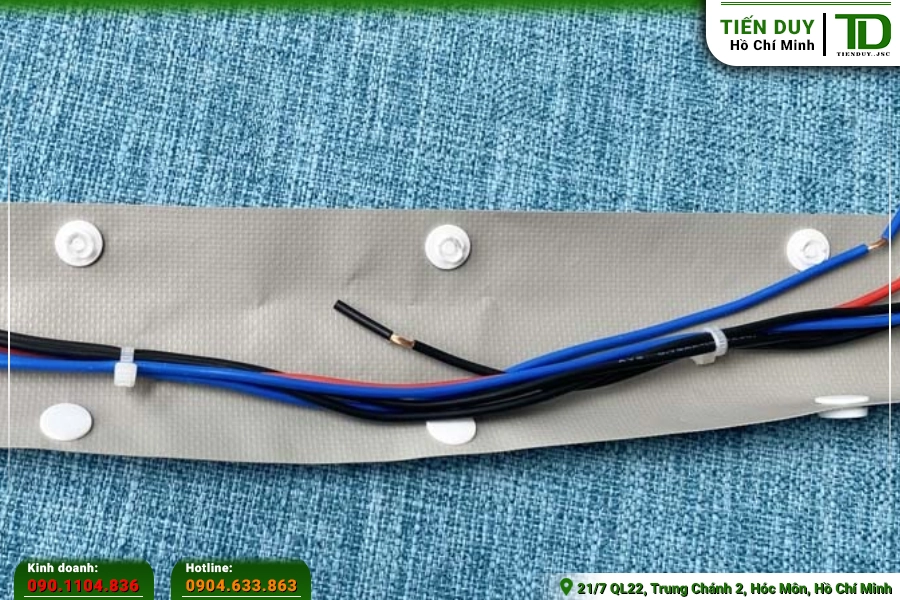

Khác với các loại ống gen co nhiệt hay ống ruột gà luồn dây, sản phẩm này hoạt động dựa trên nguyên lý bọc ngoài vô cùng tiện lợi. Kỹ thuật viên không cần phải luồn dây cáp qua một ống kín từ đầu này sang đầu kia gây mất thời gian. Thay vào đó, họ chỉ cần trải phẳng dải bạt, đặt bó dây cáp vào chính giữa và tiến hành gài các khuy bấm lại với nhau. Thao tác này biến dải bạt thành một lớp vỏ bọc hình trụ ôm sát lấy toàn bộ tiết diện của bó cáp. Phương pháp này đặc biệt phát huy tác dụng khi phải xử lý các hệ thống dây dẫn đã được đấu nối hoàn thiện từ trước.

Cấu trúc dạng ống mở này mang lại sự linh hoạt tối đa khi xử lý các tuyến cáp dài hoặc có nhiều nhánh rẽ phức tạp. Tại những vị trí cáp cần rẽ nhánh đi ra ngoài, người lắp ráp chỉ việc để hở một vài khuy bấm mà không làm ảnh hưởng đến kết cấu chung. Nguyên lý này giúp duy trì sự thông thoáng nhất định, hỗ trợ tản nhiệt hiệu quả cho các lõi cáp mang dòng điện lớn. Nhờ vậy, hệ thống dây dẫn bên trong luôn được giữ ở trạng thái ổn định về mặt cơ học lẫn nhiệt độ môi trường. Các kỹ sư đánh giá rất cao cơ chế đóng mở linh hoạt này trong suốt quá trình vận hành nhà máy.

2. Chi tiết cấu tạo bạt bọc chống cháy Hivero

Điểm làm nên giá trị cốt lõi của sản phẩm chính là sự kết hợp giữa các lớp vật liệu kỹ thuật chuyên dụng. Phân tích cấu tạo bạt bọc chống cháy Hivero sẽ cho thấy khả năng chịu đựng môi trường khắc nghiệt của dòng vật tư này.

2.1. Lớp vật liệu nền chống cháy lan (Flame Retardant)

Thành phần chính tạo nên thân bạt là lớp vải kỹ thuật được dệt từ các sợi tổng hợp có độ bền kéo cực kỳ cao. Bề mặt của lớp vải này được phủ một hợp chất chống cháy lan đặc biệt theo tiêu chuẩn công nghiệp khắt khe. Khi tiếp xúc trực tiếp với ngọn lửa hoặc tia lửa điện, lớp phủ này sẽ phản ứng hóa học để ngăn chặn quá trình bắt cháy. Nó hoàn toàn không duy trì sự cháy mà có xu hướng tự dập tắt ngọn lửa ngay khi nguồn nhiệt được cách ly ra xa. Đặc tính này đóng vai trò then chốt trong việc bảo vệ an toàn phòng cháy chữa cháy cho toàn bộ phân xưởng.

Lớp nền này không chỉ chống cháy mà còn có khả năng cách điện rất tốt, ngăn chặn hiện tượng rò rỉ dòng điện ra ngoài vỏ tủ. Độ dày của lớp vật liệu bạt chống cháy Hivero được tính toán kỹ lưỡng để vừa đảm bảo tính an toàn vừa không làm tăng quá nhiều đường kính tổng của bó cáp. Hơn nữa, vật liệu này không chứa các thành phần sinh ra khí độc halogen khi bị nung nóng ở nhiệt độ cao. Điều này đáp ứng nghiêm ngặt các tiêu chuẩn an toàn môi trường tại các nhà máy sản xuất hiện đại ngày nay. Sự an toàn tuyệt đối cho người vận hành luôn được đặt lên hàng đầu trong thiết kế của hãng.

2.2. Hệ thống khuy bấm (Hook) liên kết dọc mép bạt

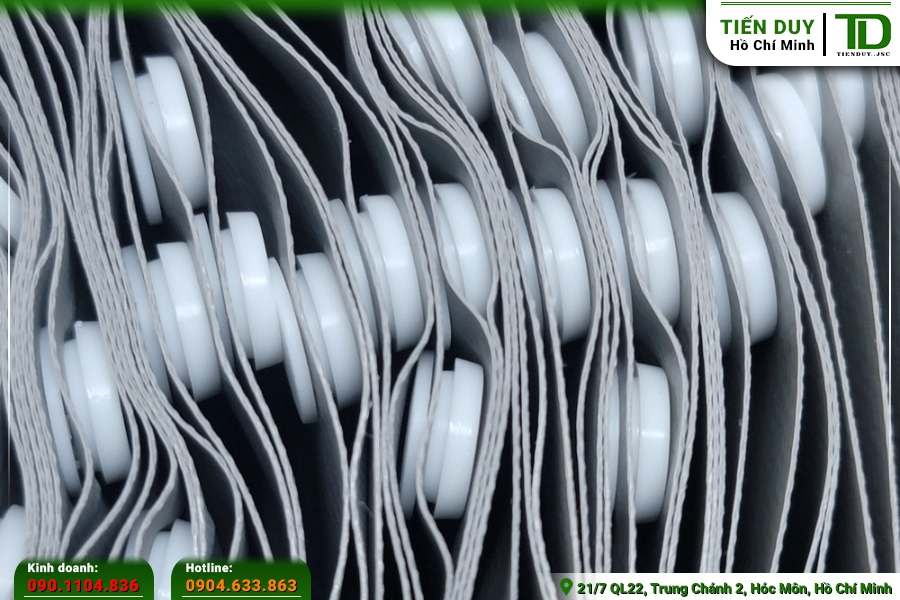

Chạy dọc theo hai biên của dải bạt là hàng loạt các khuy bấm bằng nhựa kỹ thuật có khả năng chịu nhiệt độ cao. Cấu tạo khuy bấm bạt bọc Hivero bao gồm một dãy các nút lồi và một dãy các lỗ lõm tương ứng để ghép nối. Các nút này được ép chặt vào lớp vải nền bằng công nghệ gia nhiệt, đảm bảo không bị bong tróc dưới tác động của lực kéo căng. Khi bấm lại, chúng tạo ra một đường khóa chắc chắn, giữ cho mép bạt không bị bung ra ngay cả khi bó cáp bên trong bị uốn cong. Cơ chế khóa thông minh này giúp duy trì hình dáng ống bọc xuyên suốt vòng đời của hệ thống cáp.

2.3. Lớp màng chắn nhiễu (Áp dụng cho phân loại S)

Đối với các phiên bản đặc biệt thuộc loại S, cấu tạo của bạt được bổ sung thêm một lớp màng kim loại mỏng ở mặt trong. Lớp màng này thường được làm từ lá nhôm kết hợp với một sợi dây đồng trần chạy dọc theo chiều dài cuộn bạt. Chức năng chính của lớp màng là tạo ra một lồng Faraday thu nhỏ, ngăn chặn các sóng điện từ trường xâm nhập vào lõi cáp. Sợi dây đồng trần đóng vai trò là dây tiếp địa, giúp xả các dòng điện cảm ứng nhiễu xuống hệ thống nối đất của tủ điện. Sự kết hợp này mang lại môi trường truyền tải tín hiệu hoàn toàn sạch sẽ và không bị nhiễu loạn.

Sự xuất hiện của lớp màng chắn nhiễu làm cho cấu trúc tổng thể của bạt dày hơn một chút so với loại tiêu chuẩn thông thường. Tuy nhiên, nó lại là thành phần không thể thiếu khi thi công các tuyến cáp tín hiệu analog, cáp encoder hoặc cáp truyền thông công nghiệp. Việc tích hợp sẵn màng chống nhiễu vào bạt bọc giúp kỹ sư tiết kiệm được công đoạn bọc giấy bạc thủ công tốn kém thời gian như trước đây. Cấu trúc đa lớp này thể hiện sự nghiên cứu kỹ lưỡng của nhà sản xuất đối với các yêu cầu khắt khe trong tự động hóa. Các tín hiệu điều khiển sẽ luôn được đảm bảo độ chính xác tuyệt đối nhờ lớp bảo vệ vững chắc này.

3. Đặc tính cơ lý nổi bật từ vật liệu cấu thành

Từ những vật liệu cấu thành đã phân tích, sản phẩm sở hữu độ mềm dẻo cực kỳ ấn tượng trong quá trình thao tác. Các kỹ thuật viên có thể dễ dàng uốn cong bó cáp đã bọc bạt theo các góc 90 độ tại các ngã rẽ của máng cáp mà không sợ vật liệu bị gãy gập. Bề mặt bạt có độ đàn hồi nhất định, giúp hấp thụ các rung động cơ học phát sinh từ máy móc truyền vào hệ thống dây dẫn. Đặc tính này đặc biệt hữu ích trong các dây chuyền sản xuất có độ rung lắc cao, giúp bảo vệ lớp vỏ cách điện của cáp không bị mài mòn. Sự dẻo dai này giúp duy trì tuổi thọ của hệ thống điện lên mức tối đa.

Mặc dù rất mềm dẻo, cấu trúc sợi dệt lại mang đến cho bạt khả năng chống xé rách vượt trội trước các tác động vật lý. Khi vô tình bị vướng vào các gờ kim loại sắc nhọn trong quá trình kéo cáp, lớp bạt sẽ khó bị rách toạc ra thành đường dài. Sự liên kết chặt chẽ giữa các sợi tổng hợp giúp phân tán lực tác động, bảo toàn tính toàn vẹn của lớp vỏ bảo vệ bên ngoài. Điều này đảm bảo bó cáp luôn được che chắn an toàn trong suốt thời gian dài vận hành tại các khu công nghiệp ở TP.HCM. Kỹ sư bảo trì hoàn toàn yên tâm về độ bền bỉ của lớp áo giáp bảo vệ này.

Một đặc tính cơ lý quan trọng khác là tính dễ gia công và cắt gọt ngay tại công trường thi công thực tế. Người thợ thi công chỉ cần sử dụng một chiếc kéo cắt công nghiệp thông thường là có thể cắt đứt dải bạt theo đúng chiều dài mong muốn. Vết cắt trên vật liệu rất gọn gàng, không bị tưa sợi hay bung mép như các loại vải bạt thông thường kém chất lượng. Khả năng tùy biến kích thước nhanh chóng này giúp giảm thiểu tối đa lượng vật tư dư thừa, tối ưu hóa quá trình lắp ráp tủ điện. Nhờ vậy, tiến độ hoàn thiện dự án luôn được đẩy nhanh mà vẫn đảm bảo tiêu chuẩn kỹ thuật.

4. Ý nghĩa của cấu tạo khuy bấm trong thi công thực tế

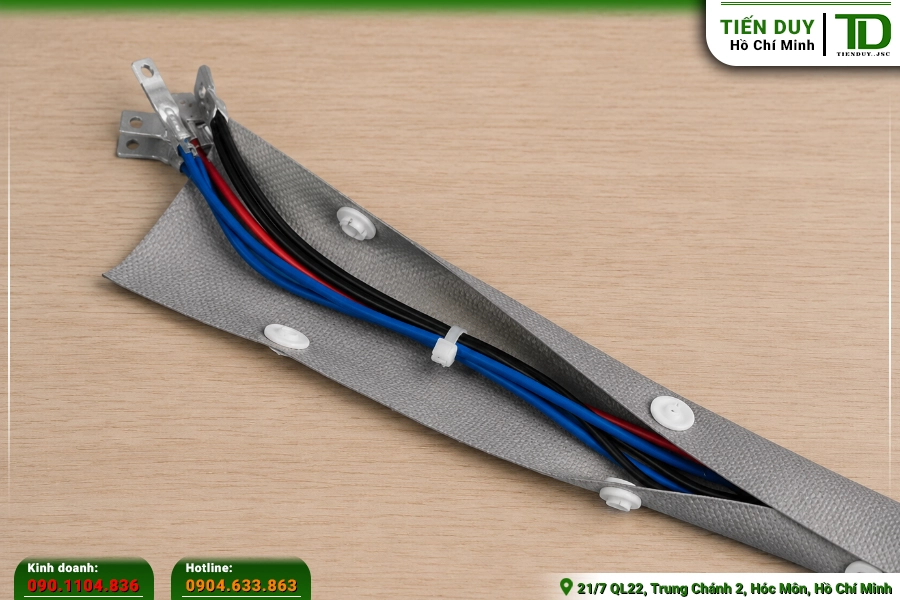

Thiết kế khuy bấm mang lại một cuộc cách mạng nhỏ trong phương pháp thi công và bảo dưỡng hệ thống điện công nghiệp. Trong các tủ điện điều khiển phức tạp, việc luồn các bó dây đã bấm sẵn đầu cốt qua một ống gen liền mạch là điều gần như bất khả thi. Đầu cốt thường có kích thước lớn hơn nhiều so với tiết diện dây, gây tắc nghẽn nghiêm trọng nếu cố gắng luồn qua ống. Với cấu tạo dạng khuy bấm, kỹ thuật viên hoàn toàn bỏ qua được công đoạn luồn dây đầy khó khăn và rủi ro này. Sự tiện lợi này giúp giải quyết bài toán hóc búa về không gian thao tác chật hẹp.

Người thợ chỉ cần hoàn thiện toàn bộ việc đấu nối, bấm cốt và cố định dây cáp vào các thiết bị đóng cắt trước tiên. Sau khi hệ thống dây đã thành hình và được kiểm tra thông mạch kỹ lưỡng, họ mới tiến hành bọc bạt từ bên ngoài. Thao tác gài khuy bấm diễn ra nhanh chóng, ôm trọn lấy bó cáp mà không làm xê dịch các điểm đã đấu nối hoàn chỉnh. Quy trình thi công ngược này giúp tiết kiệm hàng giờ đồng hồ lao động thủ công cho các nhà thầu cơ điện tại công trình. Hiệu suất làm việc của đội ngũ kỹ thuật được nâng lên một tầm cao mới nhờ vật tư thông minh này.

Trong giai đoạn bảo trì hoặc sửa chữa, ý nghĩa của thiết kế này càng được thể hiện rõ nét hơn bao giờ hết. Khi cần kiểm tra một sợi dây tín hiệu bị đứt ngầm bên trong bó cáp, kỹ sư bảo trì chỉ việc tách các khuy bấm ra để mở lớp bạt bảo vệ. Họ có thể quan sát trực quan toàn bộ lõi cáp bên trong, tiến hành đo đạc và khắc phục sự cố một cách dễ dàng nhất. Sau khi hoàn tất, dải bạt lại được bấm kín lại như trạng thái ban đầu mà không cần phải thay thế vật tư mới. Quá trình khắc phục sự cố diễn ra chớp nhoáng, giảm thiểu thời gian dừng máy của dây chuyền sản xuất.

Khả năng tái sử dụng cao của hệ thống khuy bấm giúp giảm thiểu chi phí vật tư tiêu hao cho các nhà máy trong dài hạn. Các nút bấm bằng nhựa POM có độ bền mỏi cao, cho phép đóng mở hàng trăm lần mà không bị lỏng lẻo hay mất đi lực giữ ban đầu. Ngay cả trong môi trường có nhiều bụi bẩn công nghiệp, cấu trúc khuy bấm vẫn hoạt động trơn tru, không bị kẹt cứng gây khó khăn. Đây là lý do vì sao thiết kế này ngày càng được ưa chuộng để thay thế cho các phương pháp quấn băng keo truyền thống. Sự đầu tư vào vật tư chất lượng mang lại giá trị bền vững cho toàn bộ hệ thống cơ điện.

5. Phân loại mã sản phẩm dựa trên cấu tạo bảo vệ

Dựa vào sự khác biệt trong cấu tạo bạt bọc chống cháy Hivero, nhà sản xuất đã chia sản phẩm thành các dòng chuyên biệt. Việc phân loại này giúp người dùng lựa chọn đúng mã hàng phù hợp với yêu cầu kỹ thuật của từng loại cáp.

5.1. Dòng bạt bọc tiêu chuẩn (General Type)

Dòng sản phẩm tiêu chuẩn là phiên bản phổ thông nhất, được cấu thành thuần túy từ lớp vải chống cháy và hệ thống khuy bấm. Mã hàng này không có lớp màng kim loại bên trong, do đó có trọng lượng nhẹ và độ mềm dẻo đạt mức tối đa. Nó được ứng dụng chủ yếu để bọc các tuyến cáp động lực, cáp cấp nguồn cho động cơ hoặc hệ thống chiếu sáng nhà xưởng. Chức năng chính của dòng tiêu chuẩn là gom gọn dây dẫn, cách nhiệt và cung cấp lớp bảo vệ cơ học cơ bản. Đây là sự lựa chọn kinh tế và hiệu quả cho phần lớn các hạng mục thi công điện thông thường.

5.2. Dòng bạt bọc có màng chống nhiễu (Shield Type)

Dòng sản phẩm chống nhiễu, thường được ký hiệu bằng chữ “S” trong mã hàng, sở hữu cấu trúc phức tạp và cao cấp hơn. Như đã phân tích, nó được tích hợp thêm lớp màng nhôm và dây đồng tiếp địa để triệt tiêu hoàn toàn nhiễu điện từ. Dòng bạt này là vật tư bắt buộc phải có khi thi công các tủ điện điều khiển PLC, biến tần hoặc hệ thống đo lường chính xác. Việc sử dụng bạt loại S giúp tín hiệu truyền tải luôn ổn định, không bị méo dạng do tác động của từ trường bên ngoài. Sự đầu tư này đảm bảo hệ thống tự động hóa vận hành trơn tru không xảy ra lỗi tín hiệu.

5.3. Dải kích thước ống (Tube Size) tương thích

Bên cạnh cấu tạo vật liệu, sản phẩm còn được phân loại chi tiết dựa trên đường kính ống khi đã bấm khuy hoàn chỉnh. Ký hiệu mã hàng thường bắt đầu bằng chữ “HB” kèm theo các con số chỉ định kích thước đường kính tính bằng đơn vị milimet. Sự đa dạng về kích thước giúp bạt bọc tương thích với mọi tiết diện bó cáp từ nhỏ đến lớn trong thực tế thi công. Việc nắm rõ các dải kích thước này giúp kỹ sư tính toán khối lượng vật tư một cách chính xác nhất.

• Kích thước nhỏ (10mm, 15mm, 20mm, 25mm) dành cho cáp tín hiệu đơn lẻ.
• Kích thước trung bình (30mm, 40mm, 50mm) phù hợp cho cáp động lực phổ thông.
• Kích thước lớn (60mm, 70mm, 100mm) dùng để bọc các cụm cáp xuất tuyến lớn.

5.4. Lưu ý khi lựa chọn cấu tạo bạt cho dự án

Khi lên dự toán khối lượng vật tư, kỹ sư thiết kế cần căn cứ vào bản vẽ thi công để quyết định chọn loại bạt tiêu chuẩn hay loại chống nhiễu. Việc sử dụng sai cấu tạo có thể dẫn đến lãng phí chi phí hoặc không đảm bảo chất lượng tín hiệu cho hệ thống điều khiển. Đồng thời, cần tính toán chính xác đường kính tổng của bó cáp để chọn mã HB có kích thước ống lớn hơn khoảng 10% nhằm tạo độ thông thoáng. Để tra cứu chi tiết các thông số kỹ thuật và mã hàng cụ thể, quý độc giả có thể tham khảo thêm danh mục của hãng.
