Cầu đấu UK Chaer (hay còn gọi là terminal block) là thiết bị kết nối mạch điện chuyên dụng. Về hình dáng, chúng là các phiến nhựa mỏng hình chữ nhật, bên trong chứa cơ cấu ngàm kẹp kim loại và ốc vít để cố định lõi cáp. Thiết bị này được thiết kế để gá sập trực tiếp lên thanh din-ray bên trong khoang tủ điện. Dải sản phẩm bao gồm cầu đấu tín hiệu (UK2.5B, UK-3N, UK-5N), cầu đấu động lực (UK-6N, UK-10N, UK-16N) và khối tiếp địa (USLKG3, USLKG5). Hệ thống này luôn đi kèm với các phụ kiện đồng bộ như nắp che cách điện (D-UK), chặn cuối bằng nhựa (E/UK) và chặn sắt cố định (HDW) để tạo thành một cụm trạm đấu dây vững chắc, giúp việc kết nối và bảo trì cáp trở nên an toàn, trực quan hơn.

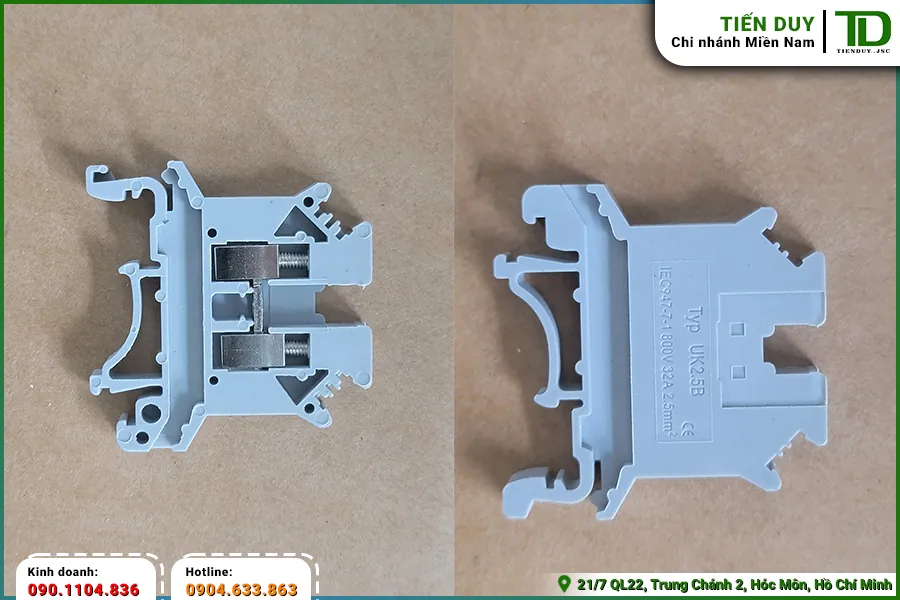

1. Giới thiệu tổng quan về thiết bị cầu đấu UK Chaer

Thiết bị đấu nối dây dẫn là một trong những loại phụ kiện cơ điện tĩnh không thể thiếu đối với mọi hệ thống bảng tủ phân phối năng lượng. Sản phẩm này đảm nhiệm vai trò làm trạm trung chuyển để kết nối an toàn các tuyến cáp điện nội bộ xưởng.

1.1. Khái niệm cơ bản và hình dáng nhận diện bên ngoài

Cầu đấu dây hay còn được giới thợ gọi bằng tên tiếng Anh là terminal block, là một khối nhựa nhỏ gọn chứa ngàm kẹp kim loại đúc đặc bên trong. Khi quan sát thực tế, khối phụ kiện này có hình dạng giống như một miếng ghép hình chữ nhật dẹt với các khe hở được khoét rỗng sẵn ở hai bên hông vách. Lớp vỏ bọc bên ngoài thường được đúc bằng vật liệu nhựa mang màu xám công nghiệp đặc trưng, tạo cảm giác cầm nắm rất cứng cáp và chắc tay. Mặt trên đỉnh của thiết bị được bố trí các rãnh hở sâu để kỹ thuật viên luồn mũi tua vít vào thao tác vặn siết ốc ép lõi đồng trần. Một mặt hở bên cạnh của cầu đấu UK Chaer sẽ được ốp sát khít vào mặt kín của khối liền kề để tạo thành một dải dài liên tục cách điện hoàn toàn với nhau.



1.2. Vị trí gá lắp cố định trên hệ thống thanh ray tủ điện

Về mặt không gian bố trí quy hoạch, hệ thống thiết bị này luôn được lắp đặt tập trung thành từng cụm tại các khu vực máng dẫn cáp chính nằm trên mặt bích kim loại của tủ. Đáy mặt dưới của mỗi khối nhựa được nhà sản xuất thiết kế tích hợp sẵn một cơ cấu ngàm kẹp dạng rãnh trượt rỗng vô cùng thông minh. Kỹ thuật viên hiện trường chỉ cần thao tác ấn nhẹ lực tay là ngàm nhựa này sẽ bám chặt cứng vào các thanh din-ray nhôm hoặc sắt tiêu chuẩn đã được bắt vít cố định từ trước đó. Việc gá lắp xếp hàng loạt theo từng phương ngang dài trên thanh ray giúp quy hoạch toàn bộ các điểm nối cáp thành một trạm trung tâm cực kỳ gọn gàng ngăn nắp. Toàn bộ các tuyến dây cáp rẽ nhánh từ biến tần, vi xử lý PLC hay contactor điều khiển đều sẽ được dẫn luồn về gài vào trạm đấu nối này trước khi chạy vươn ra tải motor bên ngoài.

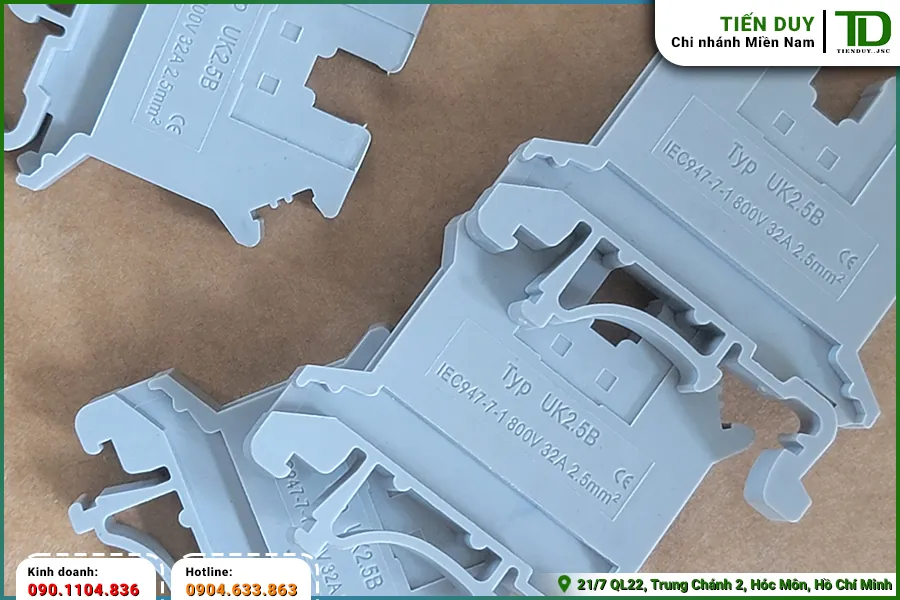

2. Phân loại cầu đấu UK Chaer theo tiết diện dây dẫn

Hệ thống dải sản phẩm được hãng thiết kế vô cùng đa dạng nhằm đáp ứng hoàn hảo cho từng cấp đường kính cáp điện khác nhau trong sơ đồ. Việc nắm rõ các phân loại rành mạch này giúp kỹ sư dễ dàng lên danh mục vật tư cho toàn bộ dự án đấu thầu.

2.1. Nhóm cầu đấu dùng cho mạch tín hiệu điều khiển (UK2.5B, UK-3N, UK-5N)

Phân khúc kích thước ngoại hình nhỏ nhất trong dải sản phẩm hãng này bao gồm các mã hàng tiêu chuẩn lưu hành phổ biến là UK2.5B, UK-3N và UK-5N. Nhóm thiết bị cầu đấu UK Chaer này được tối ưu hóa không gian lòng kẹp kim loại để tương thích hoàn hảo với các loại cáp tín hiệu có tiết diện từ 2.5mm2, 3mm2 cho đến ngưỡng tối đa 4mm2. Chúng xuất hiện với mật độ dày đặc trong các module khoang tủ tự động hóa lập trình PLC hoặc hệ thống điều khiển rơ le trung gian nơi dòng tải điện truyền qua là rất thấp. Cấu trúc thân bọc nhựa mỏng dẹt của nhóm mã hàng này giúp tiết kiệm tối đa diện tích bề mặt thanh din-ray kim loại khi phải xếp chồng ép hàng chục điểm nối sát sạt cạnh nhau. Thợ thi công đấu điện có thể luồn cáp dễ dàng vào khe kẹp rỗng mà không lo dây bị lỏng lẻo hay tuột văng ra ngoài trong quá trình máy móc dập rung lắc liên hồi.



2.2. Nhóm cầu đấu cấp nguồn động lực cỡ trung (UK-6N, UK-10N, UK-16N)

Khi thiết kế chuyển sang các khoang module tủ chứa khởi động từ hoặc khối aptomat nhánh chia tải, kỹ sư sẽ lập tức ưu tiên sử dụng nhóm mã hàng chịu tải lớn hơn bao gồm UK-6N, UK-10N và UK-16N. Cơ cấu cục lõi đồng đúc bên trong các mã số lớn này được gia công đặc dày hơn hẳn để chịu đựng cường độ dòng điện động lực cực lớn chạy liên tục suốt ngày đêm qua ngàm kẹp. Kích thước khe hở nhét họng đưa dây vào cũng được hãng mở rộng tối đa biên độ để tiếp nhận gọn gàng các đầu cos kim loại bấm cáp có tiết diện tương ứng từ 6mm2 đến tận 16mm2. Việc thiết kế sử dụng sai lệch kích cỡ sang loại hẹp sẽ dẫn đến nguy cơ cháy nổ cực kỳ tàn khốc do điểm tiếp xúc bị ép quá chặt nghẹt gây phát sinh nhiệt năng cục bộ. Đây chính là dòng linh kiện phụ kiện chiến lược luôn được các phòng ban thu mua dự án săn lùng nhập sỉ về xưởng với khối lượng số lượng tồn kho vô cùng lớn.



2.3. Nhóm cầu tiếp địa nối đất bảo vệ chuyên dụng (USLKG3, USLKG5)

Nhằm mục đích đảm bảo an toàn sinh mạng tuyệt đối cho đội ngũ người công nhân vận hành, hãng sản xuất đã phát triển tách riêng dòng khối nối đất bảo vệ rò rỉ mang mã hiệu USLKG3 và USLKG5. Khác biệt hoàn toàn về ngoại quan so với các phiên bản màu xám ghi thông thường, cầu đấu tiếp địa này sở hữu lớp vỏ bọc bằng nhựa phối đan xen hai màu vàng xanh lá cây vô cùng chói lọi nổi bật để thợ điện nhận diện ngay lập tức. Cấu tạo chi tiết cơ khí bên trong của họng ngàm kẹp được thiết kế thông mạch để kết nối truyền dẫn dòng rò điện trực tiếp xuống thẳng bề mặt thanh din-ray bằng sắt không rỉ mà nó đang gá bám vào. Khi bất ngờ xảy ra sự cố rò rỉ dòng điện từ các vỏ thiết bị động cơ, dòng điện nguy hiểm chết người này sẽ đi qua cầu đấu UK Chaer chuyên dụng màu xanh vàng này và chạy thẳng tuột xuống hệ thống cọc cắm tiếp địa của toàn bộ phân xưởng. Sự hiện diện có mặt của khối linh kiện nối đất là điều kiện quy định tiên quyết mang tính bắt buộc khắt khe để khung vỏ tủ điện xuất xưởng vượt qua các bài đo kiểm tra an toàn lưới điện nghiệm thu.

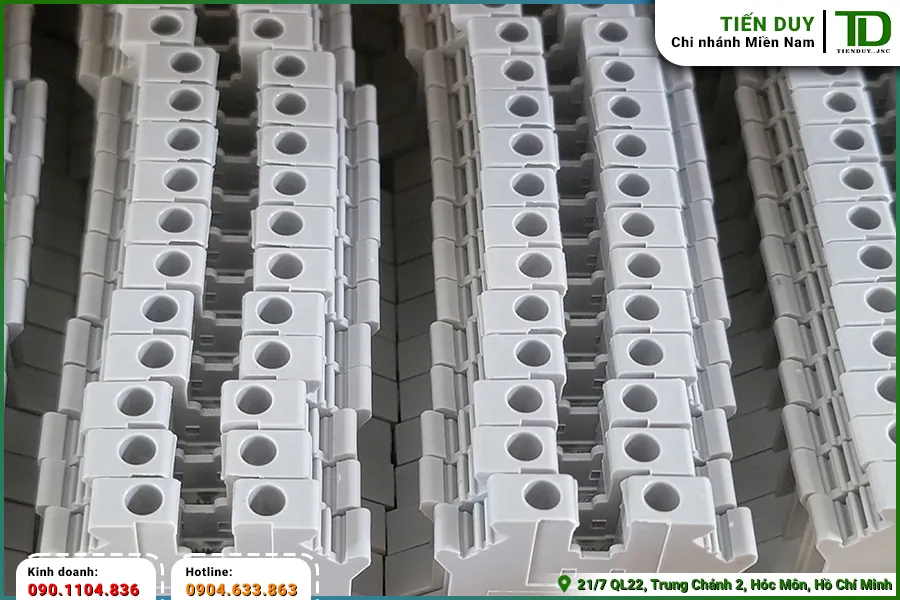

3. Các thông số kỹ thuật cốt lõi của cầu đấu UK Chaer

Việc tiến hành đối chiếu đọc hiểu chính xác các vạch thông số định mức in dập nổi là nguyên tắc bất di dịch trước khi kỹ thuật viên quyết định đấu cáp đóng điện lưới. Những chỉ số sức chịu đựng cơ điện này quyết định trực tiếp chi phối đến vòng đời tuổi thọ vận hành của toàn bộ hệ thống trạm trung chuyển cáp.

3.1. Dòng điện tải định mức đi qua ngàm kẹp

Thông số dòng điện định mức ghi bằng đơn vị Ampe là ngưỡng giới hạn an toàn truyền tải tối đa mà khối lõi kim loại đúc bên trong có thể gánh vác được mà không bị rơi vào trạng thái quá nhiệt nóng chảy. Từng dải mã sản phẩm sẽ được nhà máy gia công in dập nổi trị số giới hạn này vô cùng rõ nét ngay trên bề mặt hông của lớp màng vỏ bọc cách điện bao bọc bên ngoài. Nếu cán bộ kỹ sư tính toán sơ đồ bảng nguyên lý sai lầm và cho hệ thống phụ tải chạy vượt qua ngưỡng ranh giới an toàn này, lõi kẹp cáp đồng sẽ biến thành một chiếc lò sưởi thu nhỏ nung chảy nhão nhẹt lớp vỏ nhựa bao quanh. Sự cố dòng quá tải ép xác kéo dài dai dẳng không chỉ làm hỏng sập cấu trúc cầu đấu UK Chaer mà còn tạo ra mầm mống nguy cơ phóng vọt hồ quang điện thiêu rụi lan tàn toàn bộ các khối linh kiện điện tử nằm lân cận. Do đó, việc chủ động chọn dôi dư ra ngưỡng định mức dòng tải cao hơn lên khoảng 20% so với phép tính toán tiêu hao thực tế luôn là một bộ nguyên tắc làm nghề nằm lòng của giới thiết kế điện công nghiệp lão làng.



3.2. Tiết diện cáp đồng tối đa cho phép luồn vào lỗ

Bề rộng kích thước của khoang rãnh nhét cáp hở quy định trực tiếp đến đường kính của cụm sợi dây đồng to nhất lớn nhất mà người thợ tay nghề có thể luồn lọt trơn tru qua được. Một chiếc cầu đấu thuộc phân khúc loại nhỏ hẹp như mã UK2.5B sẽ tuyệt đối không thể nào đủ sức nhét vừa lọt một sợi cáp nguồn cái có bấm đầu cos mỏ vịt tiết diện to lên tới 6mm2. Nếu người thợ cố tình dùng lưỡi kìm cắt gọt bớt các lọn dây đồng lõi thừa để nhét cố cho vừa vào cái lỗ hẹp, khả năng truyền dẫn tải dòng điện sẽ bị tụt sút suy giảm nghiêm trọng không phanh. Ở một kịch bản chiều ngược lại, nếu dùng một lọn sợi dây cáp quá đỗi bé xíu luồn vào một khe ngàm kẹp rộng thênh thang, con ốc thép siết sẽ không thể nào nén ép chặt cáp chạm xuống sát mặt đáy dẫn đến điểm tiếp xúc lỏng lẻo chập chờn đánh lửa. Việc lật mở đối chiếu bảng tra cứu tiết diện cáp đồng tương thích trong cuốn catalogue in của hãng là một thao tác cơ bản bắt buộc phải làm khi lên thống kê khối lượng vật tư thi công cắt phôi.



3.3. Điện áp cách điện chịu đựng của lớp vỏ bọc

Khả năng gánh vác sức chịu đựng sức ép điện áp vôn của lớp vỏ vật liệu nhựa đúc bên ngoài là một tiêu chí đòi hỏi kỹ thuật mang tính sống còn đối với độ an toàn của hệ thống mạch điện phân phối tổng. Mức thông số điện áp cách điện định mức này thường được hãng nghiên cứu thiết kế đạt ngưỡng vô cùng cao, dao động trải dài từ mức 600V lên đến tận 1000V tùy thuộc vào từng phiên bản phân loại mã hàng cụ thể. Lớp vỏ bọc nhựa chống nhiễu này đóng vai trò giống như một bức tường rào vô hình kiên cố ngăn chặn triệt để mọi dòng điện rò rỉ có ý định phóng bắn chéo từ cực pha này sang cực pha khác đang nằm xếp sát sạt ngay cạnh bên hông. Khi cụm vỏ tủ điện phải vận hành vắt kiệt sức liên tục trong điều kiện môi trường khí hậu nhà máy ẩm thấp sương đọng, khả năng chặn cách điện cực tốt của lớp màng này sẽ giúp triệt tiêu hoàn toàn mầm mống hiện tượng phóng vầng quang sáng mờ tại chân trạm đấu nối. Kỹ thuật viên bảo trì phải luôn luôn dùng máy đo đồng hồ Megomet để test kiểm tra lại mức thông số an toàn rò rỉ này trước khi mạnh tay đóng gạt cầu dao tổng cấp nguồn cao áp vào thẳng hệ thống lưới.



3.4. Cấp độ chống cháy tiêu chuẩn của vật liệu nhựa

Môi trường nhiệt độ không khí om bên trong các khoang vỏ tủ kín luôn duy trì ở một mức khá cao nóng nực do cụm thiết bị contactor động lực và khối biến tần tỏa xả nhiệt liên tục không ngừng nghỉ một giây. Chính vì lý do nhiệt đới hóa đó, hạt nhựa vật liệu cấu thành nên khuôn thân cầu đấu UK Chaer bắt buộc phải được xưởng pha trộn thêm các hợp chất phụ gia chống bắt cháy lan theo đúng barem tiêu chuẩn an toàn quy chuẩn quốc tế. Trong một tình huống kịch bản xấu nhất có thể xảy ra khi ngàm kẹp bị nới lỏng ốc gây ra màn đánh lửa hồ quang chói lòa, lớp màng nhựa bảo vệ này sẽ chỉ bị nhiệt nung sun quéo lại chứ tuyệt đối không bao giờ bùng phát cháy thành ngọn lửa ngùn ngụt lan truyền sang các dãy hàng cáp khác. Tính chất hóa học tự động dập tắt ngọn lửa siêu việt xuất sắc này giúp khoanh vùng cô lập tức thời giới hạn mức độ thiệt hại cháy nổ chỉ nằm gọn co cụm tại đúng vị trí chân tiếp xúc đang bị lỗi sinh nhiệt đó. Các giám đốc chủ đầu tư xây dựng các nhà xưởng cơ khí luyện kim trọng điểm luôn luôn yêu cầu khắt khe nhà thầu phải trình nộp kẹp vào bản giấy chứng nhận test tính năng chống cháy vật liệu này trong cuốn bộ hồ sơ nghiệm thu hoàn công.



Tổng kho Tiến Duy tự hào hiện đang lưu kho sẵn số lượng cực lớn các mã hàng phụ kiện đấu nối dây dẫn chính hãng phục vụ đối tác xưởng sản xuất lắp ráp cơ điện B2B. Nếu quý giám đốc khách hàng cần đẩy nhanh tốc độ lên dự toán cho công trình đang cần gấp, vui lòng nhấc máy gọi thẳng qua đầu số Hotline 0901.104.836 (Ms Hiền) để nhận gói tư vấn phương án tương đương và lấy bảng báo giá sỉ chiết khấu vô cùng ưu đãi. Đội ngũ chuyên viên tư vấn kinh doanh của chúng tôi cam kết sẽ phản hồi cung cấp số liệu tồn kho hỏa tốc ngay lập tức.

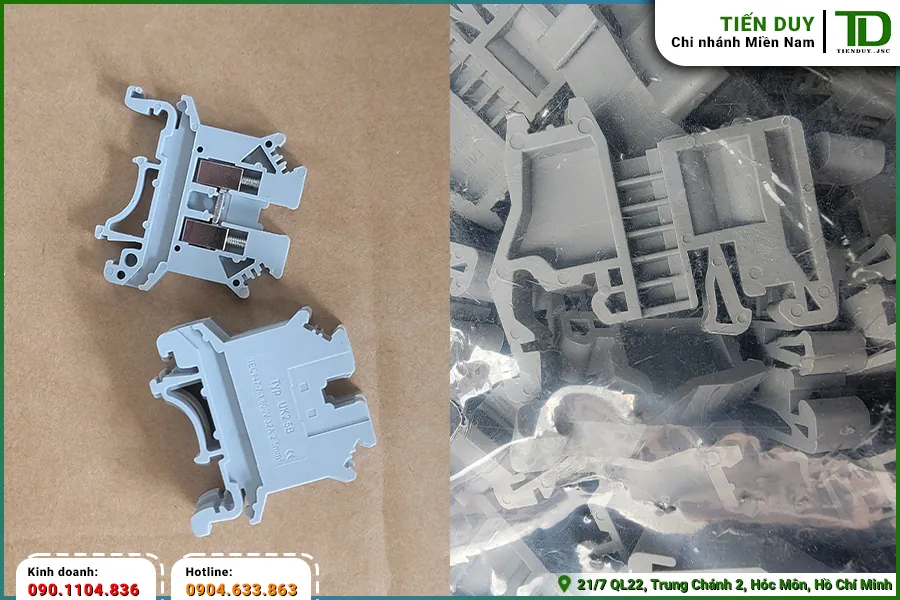

4. Các phụ kiện cơ khí đồng bộ với cầu đấu UK Chaer

Một trạm điểm đấu cáp mạch hoàn chỉnh tuyệt đối không thể chỉ được cấu thành đơn điệu từ những khối kẹp dây đơn lẻ lỏng lẻo xếp chắp vá cạnh nhau mà còn cần đến hệ thống linh kiện cơ khí bổ trợ đồng bộ. Những linh kiện phụ kiện cơ khí chuyên biệt này đóng vai trò quan trọng trong việc gia cố sự vững chãi chắc chắn và tạo ra những vách ngăn cách ly an toàn cho cả một hàng dài thiết bị nối tiếp.

4.1. Nắp che cách điện mặt hở cỡ nhỏ (D-UK2.5)

Do đặc thù nguyên lý thiết kế cơ bản nguyên thủy của hãng là cố tình để hở toác hoàn toàn một mặt bên hông nhằm mục đích ốp sát khít vào phần mặt kín của khối nằm liền kề bên, điểm mút kết thúc của một dãy hàng bắt buộc phải dùng tới nắp che bảo vệ. Phụ kiện mang mã D-UK2.5 là một miếng tấm nhựa mỏng dẹt hình dáng có kích thước đường bao biên dạng khớp hoàn toàn vừa vặn 100% với khối mặt cắt tiết diện của nhóm cầu đấu mạch điều khiển tín hiệu loại nhỏ. Chức năng nhiệm vụ duy nhất của tấm bọc này là sập đậy kín bưng lại toàn bộ phần lõi cọc đồng đang phơi lộ thiên ra môi trường bên ngoài của chiếc cầu đấu xám nằm ở vị trí ngoài cùng phía mép bìa. Việc lơ đễnh quên không thao tác lắp tấm che chắn mặt bịt hở chốt chặn này sẽ trực tiếp tạo ra nguy cơ giật điện giật chết người ngay tắp lự nếu người công nhân sửa chữa vô tình lỡ quẹt chạm tay trần ướt đẫm mồ hôi vào. Món linh kiện nhựa dẹt mỏng rẻ tiền này luôn luôn phải được kỹ sư tính toán đặt mua sỉ dư dả ra số lượng nhiều để đề phòng tránh hiện tượng rơi rớt thất lạc mất mát lẫn lộn trong đống núi vật tư thi công lộn xộn tại công trường.



4.2. Nắp che cách điện mặt hở cỡ lớn (D-UK4/10)

Khi bản vẽ thiết kế chuyển rẽ sang hệ thống dãy đấu luồn cáp có thông số kích thước cấu trúc đồ sộ hơn tính từ mã số 4 vươn lên đến mã 10, người thợ cơ điện sẽ bắt buộc phải chuyển sang sử dụng đến tấm nắp bịt mặt hở bự mang mã hiệu D-UK4/10. Miếng nắp đậy chắn bằng nhựa xám lớn này sở hữu tổng diện tích bề mặt bao phủ lớn hơn hẳn gấp nhiều lần để có đủ khả năng che khuất trọn vẹn được thân hình thể tích to bản thô kệch của nhóm thiết bị truyền động lực tải cao. Các chấm chốt ngàm nhựa dập lồi nổi trên bề mặt nắp được máy ép thiết kế gia công vô cùng tinh xảo chuẩn xác để ăn khớp đâm sâu chặt chẽ vào các lỗ hổng rỗng tương ứng khoan trên sườn của cầu đấu UK Chaer nằm kề giáp mút cuối dãy. Thao tác dùng tay ấn ép lắp sập diễn ra cực kỳ nhẹ nhàng trơn tru êm ái nhưng độ mút bám dính liên kết lại vững chắc đến mức hoàn hảo không thể tự động bung bật ra rớt xuống sàn kể cả khi vỏ khung tủ bị dội rung chấn đập mạnh. Sự hiện diện góp mặt của lớp vách màng ngăn cách điện chốt đuôi này giúp tôn lên và hoàn thiện vẻ đẹp sắc sảo thẩm mỹ công nghiệp sạch sẽ cho toàn bộ cả một mảng hệ thống khay đi cáp nội bộ.



4.3. Miếng chặn cuối định vị bằng nhựa (E/UK HDW-22)

Phụ kiện gắn liền có mã định danh dãy E/UK HDW-22 chính xác là một khối linh kiện chặn chì nhựa chuyên dụng làm nhiệm vụ định vị cơ học chứ hoàn toàn không phải là một chuỗi mã vạch định danh dòng sản phẩm chung chung mơ hồ. Cấu trúc cơ học của khối đế nhựa dầy dặn cục mịch này được hãng trang bị cố định tới bộ ba con ốc vít kẹp đè phía trên đỉnh để thợ dùng sức siết ép chặt ngàm rãnh hở mặt đáy găm sâu vào hai mép viền uốn cong của thanh din-ray nhôm đỡ. Người thợ lắp ráp sẽ tiến hành gá kẹp khối chặn chì nhựa E/UK này đứng chôn chân chặn đứng ở hai đầu mút của một dãy dài trạm nối nhằm mục đích ngăn chặn triệt để hiện tượng trôi tuột xô đẩy trượt dạt lệch tọa độ của các khối ruột ghép dọc theo suốt trục ray sắt. Nhờ có lực ma sát khóa cơ học cực mạnh sinh ra dồn nén từ các con ốc vít vặn chìm, cả một cụm quần thể hàng chục điểm nối cáp đồng sẽ bị nén ép chặt cứng ngắc lại thành một khối tĩnh bất di bất dịch kiên cố. Việc chốt cố định định vị vững chắc như bàn thạch này giúp cho các mối ghép mỏ cáp đồng luôn luôn nằm ổn định không bị kéo căng, loại trừ loại bỏ hoàn toàn mọi nguy cơ đứt đứt ngầm đứt gốc dây tín hiệu mỏng do cụm terminal bị tác động trượt chạy xê dịch qua lại lỏng lẻo.



4.4. Khối chặn hãm cố định bằng sắt (HDW-07, HDW-211)

Đối với những cụm hệ thống vỏ tủ điện biến áp trung tâm trạm phải liên tục gánh chịu hàng ngàn đợt lực rung lắc chấn động cơ học cực kỳ dữ dội lây lan từ thân động cơ, linh kiện chặn hãm gia công bằng sắt mạ kẽm bóng sẽ được ưu tiên chỉ định thay thế thế chỗ cho loại chặn làm bằng vật liệu nhựa giòn. Cuốn catalogue chi tiết của hãng cung cấp bày bán hai tùy chọn cao cấp bao gồm mã HDW-211 tiêu chuẩn dày dặn và dòng mã phẩy HDW-07 được thợ mạ gia công thuộc dòng loại đẹp tinh xảo hơn hẳn về mặt ngoại quan sáng bóng. Những miếng cục chốt chặn đúc bằng vật liệu kim loại siêu cứng này sở hữu một độ bền cứng cáp tuyệt đối, không có một cơ hội nào bao giờ bị rạn nứt gãy sụp vỡ vụn khi phải hứng chịu lực mỏ lết siết ép vặn quá tay quá sức của những người thợ cơ khí lực lưỡng. Khả năng mỏ ngàm khóa chết vị trí trượt của chúng vượt trội ăn đứt hoàn toàn so với phiên bản chặn chì nhựa thông dụng thông thường, đảm bảo giữ kìm cố định vững chãi cho những hàng cầu đấu động lực khổng lồ nặng nề xệ xuống. Đây là một bộ giải pháp vật tư an toàn thường xuyên được giới thiết kế áp dụng đưa vào trong các bản vẽ khoang tủ phân phối điện tổng của nhà máy xưởng cán thép hoặc các hệ thống trạm bơm đẩy nước công suất dòng cực lớn.



4.5. Module cầu đấu tích hợp ống cầu chì (UK5-HESI)

Một phiên bản mở rộng phân nhánh đặc biệt mang tính đột phá kỹ thuật cao của hãng chính là dòng thiết bị lai có mã hiệu UK5-HESI được trang bị với khả năng kết hợp đóng cắt bảo vệ ngắt mạch quá tải. Thay vì chỉ là một cái ngàm kẹp cáp ruột đồng truyền dẫn điện đơn thuần nhàm chán, phần nắp lật ở mặt trên nắp của khối cầu đấu UK Chaer lai này được xưởng khoét rỗng lõi tinh tế để nhét vừa khít vặn một cái ống cầu chì thủy tinh hình trụ nhỏ. Khi mạng lưới có sự cố dâng dòng quá tải quá mức hoặc bị chập ngắn mạch bất ngờ ập đến như sét đánh trên tuyến đường dây điều khiển tín hiệu, sợi dây chì mỏng nhỏ xíu nhạy cảm bên trong lòng ống sẽ lập tức bị đốt đứt nổ tung để ngắt đứt ngay lập tức dòng điện độc hại đang muốn chạy ùa về phá hủy bộ vi xử lý trung tâm PLC đắt tiền. Thiết kế khối tích hợp thông minh kết hợp 2 trong 1 hoàn hảo này giúp cho người thiết kế tiết kiệm giải phóng được một khoảng không gian diện tích khổng lồ trên mặt thanh din-ray gá thiết bị khi không phải rải gắn thêm các dãy đế kẹp cầu chì tép cồng kềnh thô thiển. Kỹ thuật viên bảo trì ca trực chỉ việc dùng ngón tay cái bật lật nhẹ phần nắp nhựa mầu đen là có thể dễ dàng rút gắp cái ống chì đã bị đứt hỏng ra ngoài và ấn thay thế đoạn ống mới nguyên vào chỉ trong vòng vỏn vẹn vài nốt nhạc.

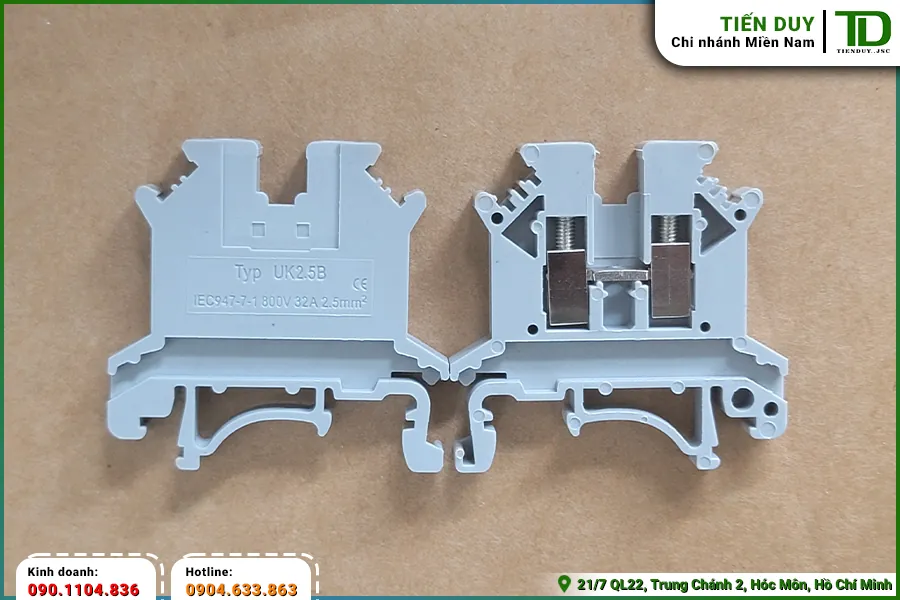

5. Hướng dẫn thao tác lắp đặt cầu đấu UK Chaer an toàn

Việc thi công cầm kìm gá lắp hệ thống truyền dẫn cáp nội bộ tủ đòi hỏi sự tỉ mỉ tập trung và sự tuân thủ nghiêm ngặt răm rắp các bộ quy tắc thao tác cơ khí gá kẹp cơ bản. Các bước thao tác hướng dẫn trình tự cụ thể dưới đây sẽ giúp đội ngũ thợ lắp ráp hiện trường hoàn thiện trạm điểm nối đạt chuẩn tiêu chuẩn kỹ thuật an toàn tối đa.

5.1. Chuẩn bị kìm tuốt dây và tua vít dẹp đúng cỡ

Khâu chuẩn bị sắp xếp bộ dụng cụ đồ nghề cá nhân luôn luôn là một bước nền tảng cốt lõi quyết định đến độ hoàn hảo sắc nét của các điểm mối ghép cơ khí kim loại. Thợ thi công đấu cáp cần phải tự trang bị sẵn sàng một chiếc mỏ kìm tuốt lột vỏ cáp tự động có khả năng hãm chỉnh cữ độ sâu lưỡi để tuyệt đối không làm đứt xước cắt phạm vào các lọn sợi đồng mỏng manh đan xen bên trong. Bên cạnh đó, một cây tua vít đầu dẹp có bề rộng mũi vặn thép vừa khít bóp nghẹt ăn khớp vào rãnh chữ trừ hở của con ốc siết cầu đấu là món vũ khí lợi hại bắt buộc phải có mặt nằm ngay ngắn trên khay hộp đồ nghề. Nếu người thợ lười biếng dùng đại một cây tua vít có phần mũi vặn quá to bè hoặc quá nhỏ xíu xiu, lực vặn mô men xoắn trượt sẽ làm tòe nát bào mòn hoàn toàn rãnh rãnh chữ trừ của con ốc thép, khiến cho việc cắm tháo vặn lắp sau này trong các đợt bảo trì trở thành một thảm họa thảm kịch cơ khí. Việc lựa chọn bốc đúng công cụ đồ nghề cầm tay chuẩn xác khớp cỡ sẽ giúp xưởng rút ngắn được đáng kể thời gian thi công bóp cos hàng loạt tại khu vực mặt bằng xưởng cắt phôi dập vỏ.



5.2. Thao tác tuốt vỏ cách điện của sợi cáp đồng

Dựa vào vạch thông số đo chiều sâu của cái khe họng kẹp cáp bằng kim loại, kỹ thuật viên có kinh nghiệm sẽ nhẩm ước lượng lùi lại độ dài đoạn phần vỏ bọc nhựa PVC cần phải lột vứt bỏ đi. Thông thường, đoạn lõi đồng đỏ trần phơi lộ ra ngoài cần được căn chỉnh duy trì ở mức dao động từ 8mm kéo dài đến 10mm là đạt ngưỡng tiêu chuẩn diện tích tiếp xúc kỹ thuật lý tưởng nhất. Thợ điện từ tốn đưa lách đoạn dây luồn vào họng ngàm lưỡi kìm bấm tự động và bóp dứt khoát thu tay một lực mạnh để xé tách rời lột lớp vỏ bọc dai dẳng ra khỏi cuộn lõi kim loại sáng bóng. Nếu kỹ thuật cắt gọt lột vỏ quá đỗi ngắn, phần vỏ màng nhựa sẽ bị kẹp lẹm dính tụt sâu vào trong cơ cấu ngàm kẹp sắt gây ra hiện tượng cách ly điện hoàn toàn không cho dòng điện chạy đi qua mối nối. Ngược lại, nếu lỡ tay tuốt phần màng vỏ bọc lộ ra quá dài, các lọn sợi đồng trần thò lòi dư vểnh ra ngoài rìa sẽ tạo nên một mầm mống nguy cơ chạm chập đánh lửa hồ quang cực kỳ nguy hiểm với các thiết bị kẹp nằm sát cạnh bên.



5.3. Lựa chọn và bấm đầu cos kim loại tương thích

Để đảm bảo cho toàn bộ tiết diện diện tích bề mặt tiếp xúc của các lọn sợi đồng liti được nén ép cuộn chặt chẽ vào nhau thành một khối đặc, thao tác luồn bấm đầu cos là một bước quy trình quan trọng sống còn không được phép nhảy cóc bỏ qua. Người thợ tủ sẽ tiến hành đo dựa vào đường kính thông số thực tế của bó lõi dây cáp để mò mẫm chọn ra một loại đầu cos mỏ vịt dẹp C45 hoặc mũi cos pin hình trụ rỗng ruột có kích cỡ ống ôm vừa khít nịt nhất. Sau khi thực hiện luồn nhét trọn vẹn cụm bó dây đồng vào sâu trong lòng thân ống kim loại mỏng dính, chiếc kìm cộng lực ép cos thủy lực sẽ được huy động tung ra để bóp nghiền nát bẹp thân ống siết chặt vòng ôm lấy bó dây đồng tơ. Mối ghép cos dập thành phẩm xuất ra phải đạt tiêu chuẩn phẳng phiu cứng cáp, tuyệt đối không được để sót lại lọt ra bất kỳ một lọn sợi dây đồng vểnh nhọn lỉa chỉa nào thò đâm ra bên mép vành. Việc dùng kìm ép chặt đầu cos đúng chuẩn kỹ thuật sẽ giúp triệt tiêu hoàn toàn lượng điện trở tiếp xúc phát sinh nhiệt khi lõi rãnh kẹp của cầu đấu UK Chaer vặn đè nén mạnh xuống đầu sợi cáp.



5.4. Gá sập ngàm nhựa của cầu đấu vào thanh din-ray

Thao tác cầm cài đặt các khối nhựa dẹt mỏng manh vào hệ thống trục ray nhôm đòi hỏi kỹ năng gá lắp tỳ lực cơ học chuẩn xác để không làm gãy vỡ các rãnh ngàm chốt nhựa mỏng manh. Quá trình tỳ định vị lên thanh ray chóp cần phải tuân thủ nghiêm ngặt các trình tự thao tác cơ khí tay không như sau:

• Kỹ thuật viên nghiêng nhẹ khối hộp nhựa để gài móc một bên rãnh ngàm khuyết sâu vào bám lấy mép trên của thanh din-ray kim loại.
• Dùng lực ngón tay cái tỳ ép ấn một lực dứt khoát đi thẳng từ trên đỉnh xuống mặt lưng bệ cầu đấu để sập nốt ngàm khuyết còn lại bám vào vành mép dưới.
• Dỏng tai lắng nghe một tiếng “tách” giòn giã khô khốc phát ra từ cơ cấu ngàm nhựa va đập để ngầm xác nhận khối linh kiện đã bám khóa chặt chẽ vào ray.
• Cầm bóp thân khối kẹp dùng lực trượt lắc nhẹ qua lại để kiểm tra test lại độ rơ trượt cơ học trước khi ốp nhét xếp khối thứ hai tiếp theo sát vách vào.



5.5. Thao tác siết ốc cố định lõi cáp đạt chuẩn mô men xoắn

Giai đoạn cầm vặn ép ốc vít cố định hãm lõi cáp là một khâu quy trình quan trọng bậc nhất quyết định đến tính mạng sinh tồn của toàn bộ hệ thống mạch điện nhà xưởng đang vận hành. Các bước đưa tay vặn siết tỳ lực an toàn được quy định thực hiện tuần tự như sau:

• Xỏ ấn thẳng phần mũi nhọn dẹp của đầu cos kim loại cắm ngập chìm sâu xuống tận cùng mặt đáy của cái khe kẹp rỗng.
• Cắm chọc mũi tua vít dẹp xuyên thẳng qua lỗ nhựa tròn khoét phía trên mặt nắp vách để ăn khớp móc vào cái rãnh ốc hãm bằng thép mạ.
• Tiến hành dùng cổ tay xoay vặn siết cán tua vít quay theo chiều kim đồng hồ với một lực mô men xoắn tỳ vừa đủ cảm giác căng chặt kịch tay.
• Dùng mấy ngón tay cầm lấy thân sợi cáp giật kéo ngược trở lại về phía sau vài lần để test thử độ mút bám dính của rãnh ngàm kẹp cơ khí.



5.6. Gài nhãn đánh số thứ tự và chốt chặn hai đầu

Sau khi hàng trăm các tuyến đường cáp điện ruột đồng đã được vặn siết kẹp chặt an toàn vào từng điểm nối rãnh, bước làm cuối cùng là khâu hoàn thiện mảng ngoại quan thẩm mỹ và cài đánh dấu ký hiệu định danh theo đúng bản vẽ. Thợ mảng đấu nối sẽ lẩy bẻ từng miếng tấm nhựa in mực số thứ tự trắng đen liti nhỏ xíu để lấy ngón tay ấn sập vào cái khe rãnh mỏng chạy dọc lồi trên đỉnh đầu của cầu đấu UK Chaer. Việc xếp cài dải số thứ tự lặp lại rành mạch rõ nét này giúp cho quá trình người thợ dò tìm đọc lỗi sửa chữa bảo trì sau này của nhân viên điều hành nhà máy diễn ra thần tốc nhẹ nhàng vô cùng. Ngay sau đó ngay lập tức, hai miếng tấm nhựa bịt mặt hở và linh kiện khối chặn bằng sắt đúc sẽ được lấy búa đóng ghim chốt hạ khóa ở hai đầu mút của dải hàng đấu dây để khóa chết tĩnh toàn bộ cụm trạm kết nối này. Nhằm đảm bảo kiểm soát tính đồng bộ tuyệt đối về mặt danh sách vật tư cơ khí gá lắp cho các trạm tủ phân phối quy mô tầm cỡ lớn, giám đốc chạy dự án có thể tham khảo thêm đối chiếu thông tin giá cả.

>>> Xem thêm: Bảng giá máng nhựa tủ điện Chaer mới nhất 2026

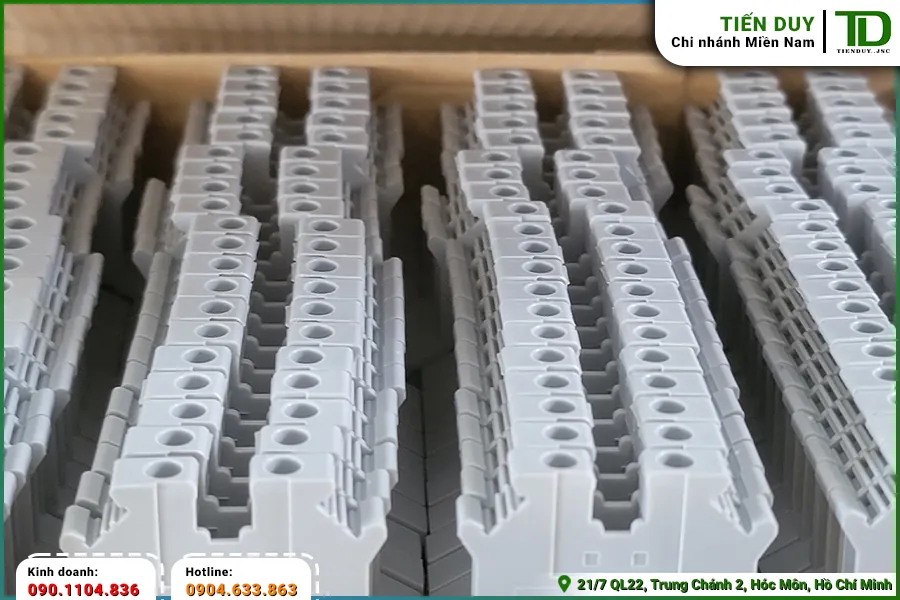

6. Kinh nghiệm xử lý hiện tượng phát nhiệt tại trạm đấu nối

Trong suốt cả một vòng đời chạy vận hành nhiều năm liên tục của một hệ thống khung vỏ cơ điện công nghiệp, hiện tượng trạm trung gian kết nối bị phát sinh nhiệt năng tỏa độ cao bất thường là một căn bệnh kinh niên nan giải rất hay gặp phải. Nguyên nhân gốc rễ sâu xa hàng đầu gây ra lỗi này thường bắt nguồn xuất phát từ việc các con ốc vặn siết đè lõi cáp bị tuột ren nới lỏng ra dưới tác động dội của lực rung lắc cộng hưởng truyền từ khối động cơ máy bơm truyền rần rần đến khung vỏ tủ. Khi khoảng hở khe tiếp xúc lỏng lẻo này hình thành xuất hiện, một lượng lớn điện trở sinh nhiệt ma sát cục bộ sẽ lập tức nảy sinh hình thành và bắt đầu quá trình âm thầm nung chảy biến dạng phá hủy lớp vỏ cấu trúc khuôn nhựa đúc cách điện bên ngoài. Đội ngũ kỹ sư làm công tác đi tuần bảo trì định kỳ bắt buộc phải thường xuyên dùng súng máy bắn nhiệt độ hồng ngoại cầm tay để quét rà soát kiểm tra toàn bộ bề mặt các dãy trạm kẹp cáp trong trạng thái cụm thiết bị đang gánh mang dòng tải cực đại nặng nhất. Nếu máy quét phát hiện ra bất kỳ một tọa độ điểm nối chân cáp nào có mức thông số nhiệt năng nhảy vọt chênh lệch cao hơn hẳn so với phần nhiệt độ còn lại của toàn dãy, hệ thống điện động lực phải được cắt gạt aptomat tạm thời để người thợ tiến hành can thiệp xử lý tháo dỡ ngay lập tức.

Phương án khắc phục dứt điểm triệt để sự cố tỏa nhiệt cục bộ này bắt buộc phải đi từ bước tháo rà soát dọn dẹp vệ sinh lại toàn bộ phần mặt lõi kim loại đang bị oxy hóa cháy xỉn màu. Thợ điện máy sẽ tiến hành vặn ốc tháo bung sợi dây cáp bị lỗi rút ra ngoài, dùng lưỡi kìm bấm cắt vứt bỏ gọt hẳn đoạn đầu cos cũ đã bị cháy xém đen thui để nhường chỗ không gian cho một thao tác bấm mũi cos kim loại hoàn toàn mới mẻ sáng bóng. Lỗ khe rãnh ngàm kẹp mạ kẽm bên trong lòng thân thiết bị rỗng cũng cần được xịt bơm hóa chất dung dịch làm sạch tẩy tiếp điểm để sủi bọt rửa trôi đánh bay toàn bộ lớp mảng bám rỉ sét đang che lấp bít bùng bề mặt truyền điện. Sau đó, quá trình vặn siết tỳ ốc cố định lại lõi sẽ được thực hiện cẩn thận bằng một chiếc thanh cờ lê lực cơ học đặc chủng để đảm bảo siết mô men xoắn tỳ ép lõi ép chặt đạt đúng chạm ngưỡng thông số cho phép của hãng công bố. Việc quét dọn dẹp làm sạch mài bề mặt tiếp điểm tận gốc rễ như thế này sẽ làm khôi phục lại trọn vẹn 100% đặc tính truyền dẫn dòng hạt electron hoàn hảo trơn tru như lúc ban đầu mới tinh vừa xuất xưởng.

Một lỗi sai lầm tai hại kinh điển khác cũng rất thường xuyên gây ra tình trạng nóng chảy thảm khốc tại trạm trung chuyển kẹp là do kỹ thuật viên bàn giấy lên cấu hình bộ danh mục vật tư bị sai lệch tiết diện so với dòng tải thực tế chạy qua. Việc dồn ép một chiếc khối cầu đấu vốn chỉ được thiết kế mỏng manh cho mạch điều khiển dòng thấp phải nai lưng gánh chịu liên tục một cường độ tải dòng điện động lực quá lớn sẽ vô tình nhanh chóng biến nó nung thành một thanh điện trở nung nóng đỏ rực. Trong bối cảnh diễn ra sự cố đứt gãy cháy rụi phụ kiện vật tư nghiêm trọng này xảy ra giữa ca, người kỹ sư thiết kế buộc phải ứng biến linh hoạt bằng cách rút hẳn đoạn cáp lỗi đó ra và luồn đấu chéo mượn tạm sang một khối rãnh kẹp dự phòng có tiết diện ngàm đồng to bản hơn đang nằm lân cận ngay đó. Tuyệt đối nghiêm cấm không được phép làm ẩu chắp vá bằng cách luồn chung hai sợi dây cáp động lực có đường kính lõi lớn nhồi nhét ép chung vào một cái lỗ rãnh kẹp hẹp hòi duy nhất để chống cháy lấp liếm tiến độ sửa chữa khôi phục. Tư duy xử lý phòng ngừa rủi ro bài bản nhạy bén và hiểu thấu rõ giới hạn thông số cơ lý tính của từng ngàm mã hàng sẽ giúp bảo vệ duy trì sự bền bỉ dai dẳng của cả một mạng lưới mạch truyền tải vận hành liên tục không ngừng nghỉ.

Yếu tố môi trường đọng sương tích tụ độ ẩm cao ngút ngàn bên trong khoảng không gian phân xưởng đúc cũng đóng góp một phần công sức không nhỏ vào sự xuống cấp rỉ lão hóa của các cơ cấu ngàm kẹp cáp bằng đồng thau. Khi hơi hạt nước bốc lên lơ lửng ngưng tụ thẩm thấu chui sâu vào bên trong các rãnh hở của khuôn thân nhựa, chúng sẽ đóng vai trò chất xúc tác đẩy nhanh tốc độ phản ứng ăn mòn điện hóa làm phá hủy bong tróc lớp xi mạ chống rỉ bảo vệ bề mặt các con ốc vặn ren. Để làm vách ngăn chặn triệt để gốc rễ rủi ro rò rỉ ẩm mốc này, hệ thống khoang điện phòng máy trung tâm luôn luôn phải được thiết kế trang bị thêm các vỉ module điện trở sấy gia nhiệt ấm kết hợp gắn kèm quạt tản hút gió đẩy tản nhiệt ra ngoài louver. Việc bơm duy trì một bầu không khí lưu thông khô ráo vô trùng tuyệt đối bên trong lòng buồng kim loại sẽ giúp kìm hãm bảo tồn nguyên vẹn chất lượng cơ học kết cấu của các dải trạm kết nối cáp bền bỉ qua hàng chục năm trời chạy máy cày ải. Khâu thiết lập giám sát chéo theo dõi kiểm soát chặt chẽ các thông số môi trường khép kín này là một tấm huy chương minh chứng khẳng định rõ trình độ quản lý nắm thóp kỹ thuật siêu phàm lão luyện của vị giám đốc điều hành dự án mảng cơ điện.
