Nhóm sản phẩm cầu đấu tủ phân phối (distribution terminal blocks) 3 pha là các thiết bị cơ điện chuyên dụng để chia tách và truyền tải dòng điện động lực. Phân loại chính bao gồm dòng 3P (3 cực) và 4P (4 cực) với dải công suất từ 60A đến 400A (như các mã HFTB-603, HFTB-1004, HFTB-4004). Đặc điểm nổi bật của nhóm này là lõi đồng thau nguyên khối chịu dòng ngắn mạch tốt, vỏ nhựa chống cháy và cơ cấu siết bu lông đai ốc chắc chắn. Ứng dụng chủ yếu nằm trong các tủ điện tổng MSB, tủ điều khiển động cơ MCC và tủ phân phối nhánh DB để cấp nguồn an toàn cho hệ thống máy móc công nghiệp.

1. Giới thiệu về sản phẩm cầu đấu tủ phân phối 3 pha

Để nắm bắt chính xác về nhóm sản phẩm cầu đấu tủ phân phối 3 pha, chúng ta cần đi từ định nghĩa cơ bản nhất. Dưới đây là những thông tin nền tảng giúp kỹ sư hiểu rõ bản chất của thiết bị này.

1.1. Khái niệm và vai trò trong mạng điện động lực

Nhóm sản phẩm cầu đấu tủ phân phối là tập hợp các khối đấu nối chuyên dụng được thiết kế để chịu tải dòng điện lớn trong công nghiệp. Thiết bị này đóng vai trò như một trạm trung chuyển, nhận nguồn điện 3 pha từ aptomat tổng và chia nhỏ ra các nhánh tải phụ. Thay vì phải nối xoắn cáp động lực một cách thủ công tiềm ẩn nhiều rủi ro, việc sử dụng khối đấu nối giúp hệ thống trở nên an toàn và chuẩn mực hơn. Dòng điện khi đi qua các điểm tiếp xúc cơ khí vững chắc sẽ hạn chế tối đa hiện tượng sụt áp trên đường dây. Nhờ đó, toàn bộ mạng lưới điện động lực trong nhà máy có thể vận hành trơn tru và liên tục.

1.2. Cấu tạo đặc thù dành riêng cho hệ thống 3 pha

Khác với các dòng domino tép nhỏ gọn, cầu đấu tủ phân phối 3 pha sở hữu một cấu trúc cơ khí đặc biệt cứng cáp. Phần đế của thiết bị thường được đúc nguyên khối từ nhựa công nghiệp cao cấp, tạo ra một bệ đỡ vững chãi cho các cực điện bên trên. Mỗi cực tương ứng với một pha (R, S, T) được ngăn cách nhau bởi các vách nhựa dày để đảm bảo khoảng cách phóng điện an toàn. Thiết kế nguyên khối này giúp thiết bị chịu được lực vặn xoắn rất lớn khi kỹ sư tiến hành siết các bu lông cáp nguồn. Sự bền bỉ về mặt cơ học là yếu tố tiên quyết để thiết bị tồn tại trong môi trường rung động của nhà xưởng.

Bên cạnh phần vỏ, lõi dẫn điện bên trong cũng được gia công từ những thanh đồng thau có độ tinh khiết cao. Kích thước của thanh đồng tỷ lệ thuận với dòng điện định mức, đảm bảo khả năng tản nhiệt nhanh chóng khi hệ thống hoạt động đầy tải. Các lỗ bắt bu lông được taro ren chính xác, giúp ngàm kẹp ôm trọn lấy đầu cốt cáp điện mà không làm biến dạng sợi đồng. Một số mã hàng cao cấp còn được mạ thêm lớp chống oxy hóa bề mặt để duy trì điện trở tiếp xúc ở mức thấp nhất. Cấu tạo chuyên biệt này giúp nhóm sản phẩm cầu đấu tủ phân phối đáp ứng trọn vẹn các tiêu chuẩn khắt khe của mạng điện 3 pha.

2. Các loại cầu đấu tủ phân phối 3 pha phổ biến hiện nay

Dựa trên yêu cầu thực tế của từng dự án, các nhà sản xuất đã phát triển nhiều biến thể khác nhau để tối ưu hóa việc lắp ráp. Việc phân loại cầu đấu tủ phân phối rõ ràng sẽ giúp quá trình bóc tách vật tư trở nên chính xác hơn.

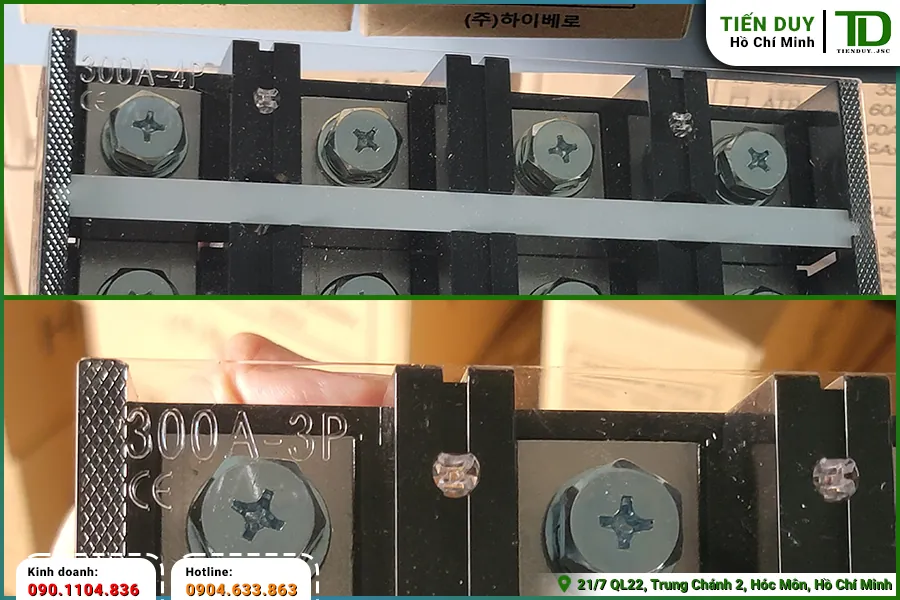

2.1. Phân loại theo số cực (Dòng 3P và 4P)

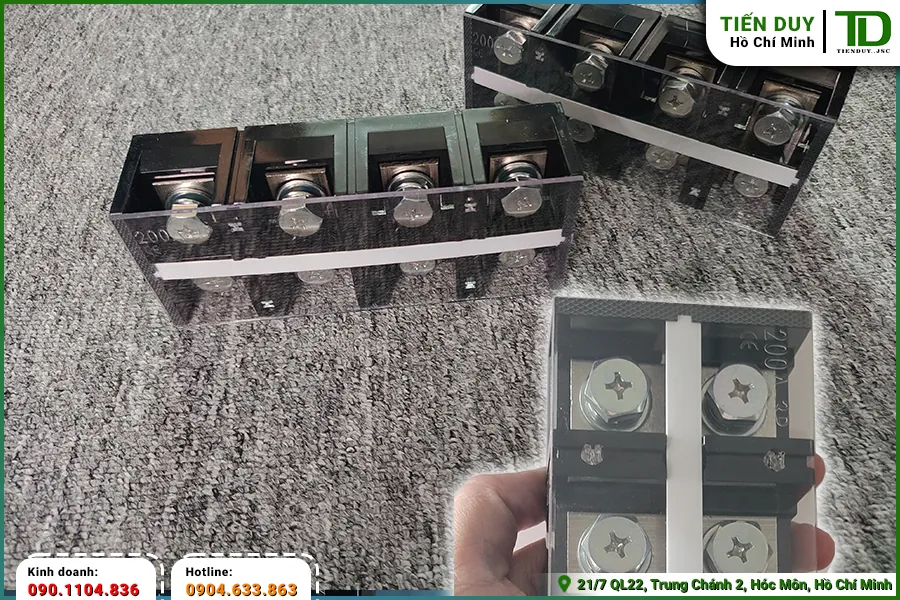

Tiêu chí phân loại đầu tiên và quan trọng nhất là số lượng cực điện được tích hợp trên một khối đấu nối. Dòng sản phẩm 3P (3 cực) được thiết kế chuyên biệt cho các hệ thống tải đối xứng chỉ sử dụng 3 dây pha nóng. Trong khi đó, dòng 4P (4 cực) được bổ sung thêm một cực dành riêng cho dây trung tính (dây N). Việc lựa chọn giữa 3P và 4P phụ thuộc hoàn toàn vào sơ đồ nguyên lý của từng cụm máy móc cụ thể. Sự đa dạng về số cực giúp kỹ sư linh hoạt hơn trong việc thiết kế các mạch điện động lực phức tạp.

Đối với các hệ thống yêu cầu nối đất trực tiếp tại điểm phân phối, một số kỹ sư còn tận dụng cực thứ 4 để làm điểm tiếp địa (PE). Tuy nhiên, cách làm chuẩn mực nhất vẫn là sử dụng cầu đấu tủ phân phối 4P cho 3 pha và trung tính, kết hợp với một thanh đồng tiếp địa rời. Việc tách biệt rõ ràng các dây pha, dây trung tính và dây nối đất sẽ mang lại một bảng điện an toàn, dễ dàng kiểm tra. Các mã hàng 3P và 4P hiện nay đều được đúc sẵn thành khối liền mạch, không thể tháo rời hay ghép nối thêm cực.

2.2. Phân loại theo dải dòng điện định mức (60A đến 400A)

Dòng điện định mức là thông số cốt lõi để phân chia các phân khúc của nhóm sản phẩm cầu đấu tủ phân phối. Ở phân khúc tải trung bình, các mã hàng chịu dòng 60A và 100A thường xuyên được sử dụng cho các cụm máy bơm hoặc quạt thông gió công nghiệp. Khi bước sang phân khúc công suất lớn, dải sản phẩm 150A đến 200A sẽ đảm nhận vai trò cấp nguồn cho các dây chuyền sản xuất chính. Sự phân cấp rõ ràng này giúp người thiết kế dễ dàng khoanh vùng vật tư cần thiết cho từng khu vực tải. Việc sử dụng đúng dải dòng điện sẽ ngăn chặn triệt để tình trạng quá tải gây cháy nổ.

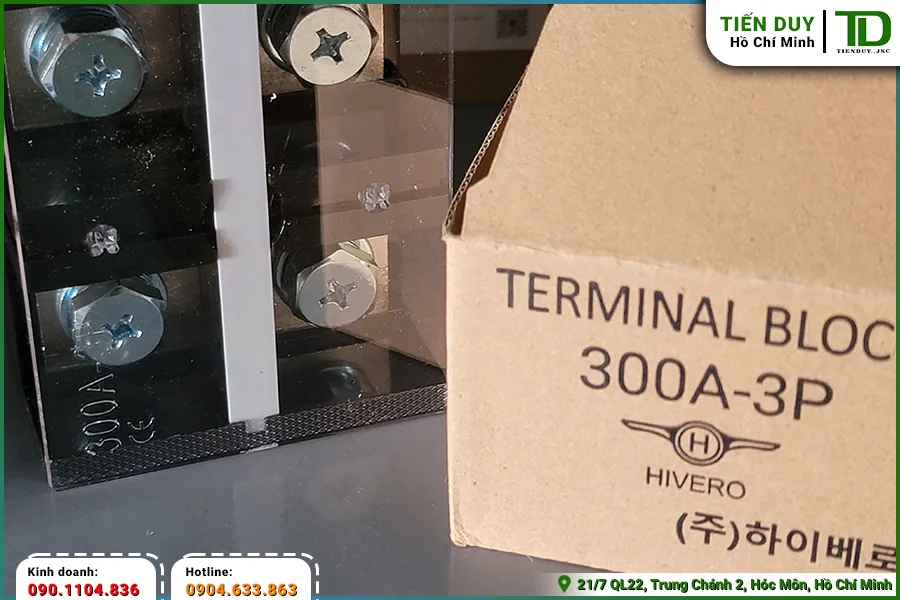

Đối với các trạm phân phối điện quy mô lớn, phân khúc siêu tải từ 300A đến 400A là sự lựa chọn bắt buộc. Các khối đấu nối ở dải công suất này sở hữu kích thước đồ sộ, đi kèm với hệ thống bu lông siết cáp cỡ lớn. Chúng có khả năng gánh vác toàn bộ dòng điện tổng của một phân xưởng trước khi chia nhỏ xuống các tủ điện nhánh. Việc ứng dụng các mã cầu đấu tủ phân phối siêu tải đòi hỏi kỹ sư phải tính toán kỹ lưỡng về tiết diện cáp và không gian uốn cáp. Sự phân loại theo dòng điện giúp tối ưu hóa chi phí đầu tư mà vẫn đảm bảo an toàn tuyệt đối.

2.3. Phân loại theo phương thức kết nối cáp

Phương thức kết nối cáp cũng là một yếu tố quan trọng để phân biệt các dòng sản phẩm trên thị trường. Hầu hết các loại cầu đấu tủ phân phối công suất lớn đều sử dụng cơ cấu siết bu lông đai ốc trực tiếp xuyên qua đầu cốt tròn. Phương pháp này tạo ra một lực ép cực kỳ mạnh mẽ, đảm bảo bề mặt tiếp xúc giữa đầu cốt và thanh đồng luôn được giữ chặt. Một số dòng sản phẩm công suất nhỏ hơn lại sử dụng cơ cấu ngàm kẹp lồng, cho phép đút trực tiếp dây cáp trần vào và siết ốc ép xuống. Tùy thuộc vào thói quen thi công và tiêu chuẩn dự án, kỹ sư sẽ quyết định phương thức kết nối phù hợp nhất.

3. Đặc điểm kỹ thuật cốt lõi của nhóm cầu đấu khối HFTB

Dòng sản phẩm HFTB là đại diện tiêu biểu cho nhóm thiết bị phân phối điện 3 pha với nhiều ưu điểm vượt trội. Dưới đây là những đặc tính kỹ thuật làm nên sự bền bỉ của dòng sản phẩm này.

3.1. Vật liệu cách điện và khả năng chịu nhiệt độ cao

Toàn bộ phần đế và vách ngăn của dòng HFTB được đúc từ nhựa polycarbonate hoặc các hợp chất polymer chống cháy cao cấp. Vật liệu này sở hữu đặc tính cách điện tuyệt vời, ngăn chặn dòng điện rò rỉ giữa các pha ngay cả trong môi trường có độ ẩm cao. Hơn thế nữa, khả năng chịu nhiệt độ cao giúp khối nhựa không bị biến dạng hay nóng chảy khi lõi đồng bên trong phát nhiệt do tải nặng. Đặc tính tự dập tắt lửa của vật liệu cũng góp phần giảm thiểu nguy cơ hỏa hoạn lây lan trong tủ điện. Sự an toàn của cầu đấu tủ phân phối phụ thuộc rất lớn vào chất lượng của lớp vỏ bọc này.

Trong các nhà máy luyện kim hoặc hóa chất, nhiệt độ môi trường xung quanh tủ điện thường xuyên duy trì ở mức rất cao. Lớp vỏ nhựa của dòng HFTB đã được thử nghiệm để hoạt động ổn định trong những điều kiện khắc nghiệt như vậy mà không bị giòn gãy. Bề mặt nhựa nhẵn bóng cũng hạn chế sự bám đính của bụi bẩn công nghiệp, duy trì khoảng cách rò điện an toàn theo thời gian. Khi tiến hành bảo trì, nhân viên kỹ thuật có thể dễ dàng lau chùi vệ sinh thiết bị bằng các dung môi chuyên dụng. Đây là một điểm cộng lớn giúp kéo dài tuổi thọ vận hành của toàn bộ hệ thống.

3.2. Thiết kế lõi đồng thau và tiết diện truyền tải

Trái tim của mọi khối đấu nối chính là thanh dẫn điện bằng đồng thau được gia công nguyên khối. Đối với các mã hàng HFTB, thanh đồng này được thiết kế với độ dày vượt trội, tạo ra một tiết diện truyền tải cực kỳ rộng rãi. Tiết diện lớn giúp giảm thiểu điện trở nội tại, từ đó hạn chế mức độ sụt áp khi dòng điện 3 pha đi qua thiết bị. Bề mặt tiếp xúc của thanh đồng được phay phẳng tuyệt đối, đảm bảo đầu cốt cáp điện có thể áp sát hoàn toàn mà không tạo ra khe hở. Thiết kế cơ khí chuẩn xác này là nền tảng để cầu đấu tủ phân phối hoạt động an toàn dưới cường độ cao.

Việc tích hợp các sản phẩm cầu đấu Hivero vào hệ thống sẽ mang lại sự yên tâm tuyệt đối về khả năng chịu tải. Lõi đồng của thiết bị có khả năng chịu đựng các dòng ngắn mạch đột biến trong một khoảng thời gian ngắn trước khi aptomat kịp tác động ngắt mạch. Sự cứng cáp của thanh kim loại cũng giúp nó không bị cong vênh khi kỹ sư sử dụng cờ le lực để siết chặt các bu lông cỡ lớn. Mỗi cực điện đều được kiểm tra kỹ lưỡng về độ dẫn điện trước khi xuất xưởng để loại trừ các khuyết tật đúc. Chất lượng lõi đồng chính là yếu tố quyết định đến hiệu suất truyền tải năng lượng của dự án.

3.3. Tích hợp nắp che bảo vệ an toàn chống chạm chập

Một tính năng an toàn không thể thiếu trên các dòng HFTB là tấm nắp che bằng nhựa trong suốt được gắn phía trên các cực điện. Nắp che này đóng vai trò như một rào chắn vật lý, ngăn chặn người vận hành vô tình chạm tay vào các điểm đấu nối mang điện áp nguy hiểm. Thiết kế trong suốt giúp kỹ sư dễ dàng quan sát tình trạng của các đầu cốt và bu lông bên trong mà không cần phải tháo dỡ nắp. Khi cần thao tác đo đạc bằng đồng hồ vạn năng, người thợ chỉ cần bật nhẹ lẫy khóa để mở nắp lên một cách nhanh chóng. Sự hiện diện của phụ kiện này giúp cầu đấu tủ phân phối đáp ứng các tiêu chuẩn an toàn lao động nghiêm ngặt nhất.

3.4. Khả năng tương thích với đa dạng các loại đầu cốt

Dòng sản phẩm HFTB được thiết kế để tương thích hoàn hảo với nhiều loại đầu cốt cáp điện khác nhau trên thị trường. Khoảng cách giữa các vách ngăn cách điện được tính toán đủ rộng để chứa lọt các đầu cốt tròn hoặc cốt chữ Y có kích thước lớn. Bu lông siết đi kèm thường là loại có vòng đệm vênh và vòng đệm phẳng, giúp phân bổ lực ép đều lên toàn bộ bề mặt đầu cốt. Cơ cấu này ngăn chặn tình trạng nới lỏng bu lông do hiện tượng giãn nở nhiệt hoặc rung động cơ học sinh ra từ máy móc. Sự linh hoạt trong kết nối giúp kỹ sư dễ dàng triển khai thi công cầu đấu tủ phân phối trong mọi tình huống.

Để đảm bảo mối nối đạt chất lượng cao nhất, việc lựa chọn đầu cốt phải tuân thủ đúng tiết diện cáp và kích thước lỗ bu lông của thiết bị. Nếu sử dụng đầu cốt quá nhỏ, bề mặt tiếp xúc sẽ bị hạn chế, gây ra hiện tượng phát nhiệt cục bộ tại điểm đấu nối. Ngược lại, đầu cốt quá to sẽ bị cấn vào vách ngăn nhựa, khiến bu lông không thể siết chặt xuống thanh đồng. Các nhà thầu cơ điện chuyên nghiệp luôn trang bị sẵn một bảng tra cứu kích thước để ghép nối vật tư một cách chuẩn xác. Sự tương thích hoàn hảo giữa thiết bị và phụ kiện sẽ tạo ra một hệ thống truyền tải điện vững chắc.

Nếu quý khách có nhu cầu tư vấn kỹ thuật chuyên sâu hoặc nhận báo giá sỉ cho các dự án lắp ráp tủ bảng điện, vui lòng liên hệ Tiến Duy qua hotline 0901.104.836 (Ms. Hiền) để được hỗ trợ nhanh chóng nhất.

4. Ứng dụng thực tế của cầu đấu tủ phân phối trong công nghiệp

Với khả năng chịu tải vượt trội, nhóm sản phẩm này xuất hiện ở hầu hết các nút giao quan trọng của mạng lưới điện. Dưới đây là những ứng dụng thực tế phổ biến nhất trong các nhà máy sản xuất.

4.1. Ứng dụng trong tủ điện tổng MSB

Tủ điện tổng MSB là trái tim của toàn bộ hệ thống điện hạ thế trong một công trình công nghiệp. Tại đây, cầu đấu tủ phân phối đóng vai trò tiếp nhận nguồn điện 3 pha khổng lồ từ máy biến áp và chia nhỏ ra các lộ ra. Các mã hàng công suất lớn từ 300A đến 400A thường được ưu tiên sử dụng để làm điểm kết nối cho các tuyến cáp ngầm tiết diện lớn. Việc sử dụng khối đấu nối thay vì bắt trực tiếp cáp vào thanh cái đồng giúp quá trình thi công trở nên linh hoạt và an toàn hơn. Thiết bị tạo ra một điểm phân tách rõ ràng, thuận tiện cho việc đo đạc và cô lập sự cố.

Trong các tủ MSB có yêu cầu cao về tính dự phòng, kỹ sư thường thiết kế thêm các khối đấu nối chờ sẵn cho các phân xưởng mở rộng trong tương lai. Các khối chờ này được lắp đặt hoàn chỉnh và che chắn cẩn thận, sẵn sàng cấp nguồn ngay khi có nhu cầu đấu nối thêm cáp. Giải pháp này giúp chủ đầu tư tiết kiệm được thời gian và chi phí cải tạo tủ điện tổng khi nhà máy tăng gia sản xuất. Sự hiện diện của các khối đấu nối công suất lớn đã góp phần định hình nên cấu trúc vững chắc của các tủ MSB hiện đại.

4.2. Ứng dụng trong tủ điều khiển động cơ MCC

Tủ điều khiển động cơ MCC là nơi tập trung các thiết bị đóng cắt và bảo vệ cho hàng loạt động cơ 3 pha trong dây chuyền. Tại mỗi ngăn kéo của tủ MCC, một khối Terminal Block 3P sẽ được lắp đặt để làm điểm xuất tuyến cáp điện đi ra động cơ. Dòng điện khởi động của các động cơ thường lớn gấp nhiều lần dòng định mức, đòi hỏi điểm kết nối phải cực kỳ chắc chắn để không bị phóng hồ quang. Việc ứng dụng cầu đấu tủ phân phối tại vị trí này giúp cô lập hoàn toàn cáp động lực ra khỏi các thiết bị điều khiển nhạy cảm bên trong ngăn kéo.

Khi một động cơ ngoài hiện trường gặp sự cố cháy cuộn dây, nhân viên bảo trì chỉ cần tháo cáp tại khối đấu nối để thay thế motor mới. Thao tác này diễn ra nhanh chóng, an toàn và không làm ảnh hưởng đến các ngăn kéo điều khiển động cơ khác đang hoạt động. Đối với các động cơ có công suất từ vài chục đến hàng trăm kilowatt, các mã hàng HFTB từ 60A đến 200A sẽ là sự lựa chọn tương xứng. Việc quy hoạch điểm xuất tuyến bài bản giúp nâng cao độ tin cậy và tính chuyên nghiệp cho các hệ thống tủ MCC công nghiệp.

4.3. Phân phối nguồn cho hệ thống HVAC và bơm công nghiệp

Hệ thống điều hòa không khí trung tâm và trạm bơm nước làm mát luôn đòi hỏi một nguồn cung cấp điện 3 pha ổn định, liên tục. Các tủ điện cấp nguồn cho khu vực này thường sử dụng cầu đấu tủ phân phối 4P để phân bổ cả 3 dây pha và dây trung tính cho các thiết bị phụ trợ. Khối đấu nối giúp chia nguồn từ aptomat tổng đến các khởi động từ điều khiển máy nén, quạt gió và bơm nước một cách gọn gàng. Lớp vỏ cách điện chịu nhiệt tốt của thiết bị đặc biệt hữu ích khi tủ điện phải đặt tại các phòng máy có nhiệt độ môi trường cao. Sự bền bỉ của các điểm kết nối này đảm bảo hệ thống HVAC luôn vận hành trơn tru, phục vụ tốt cho quá trình sản xuất.

4.4. Sử dụng trong các trạm biến áp hạ thế

Tại các trạm biến áp hạ thế, điện áp từ lưới trung thế được hạ xuống mức 380V/220V để cung cấp cho các phụ tải tiêu thụ. Ngay tại phía thứ cấp của máy biến áp, các khối đấu nối siêu tải thường được lắp đặt để làm điểm đo lường hoặc trích xuất nguồn phụ. Cầu đấu tủ phân phối tại khu vực này phải đáp ứng các tiêu chuẩn thử nghiệm khắt khe để bảo vệ an toàn cho toàn bộ nhà máy phía sau. Khả năng chịu đựng dòng điện ngắn mạch cực lớn trong thời gian tính bằng mili giây là yêu cầu bắt buộc. Độ bền điện môi cao cũng rất cần thiết để chống lại các xung điện áp đột biến từ lưới điện quốc gia.

4.5. Ứng dụng tại các tủ điện phân phối nhánh DB

Tủ điện phân phối nhánh DB có nhiệm vụ nhận nguồn từ tủ MSB và cấp điện trực tiếp cho các cụm máy móc hoặc khu vực chiếu sáng. Trong tủ DB, cầu đấu tủ phân phối thường được đặt ở vị trí đầu vào để tiếp nhận cáp nguồn chính trước khi đưa vào aptomat tổng của tủ. Cách bố trí này giúp kỹ sư dễ dàng thao tác uốn cáp và siết ốc trong một không gian tủ thường có kích thước nhỏ gọn. Các mã hàng 4P công suất từ 60A đến 100A là sự lựa chọn phổ biến nhất cho các ứng dụng tủ nhánh này.

Ngoài việc làm điểm đầu vào, khối đấu nối còn được dùng để làm điểm xuất tuyến cho các máy móc 3 pha độc lập đặt rải rác trong xưởng. Việc đánh dấu định danh rõ ràng trên từng cực điện giúp người vận hành dễ dàng nhận biết pha R, S, T và dây trung tính N. Sự phân bổ mạch lạc này giúp rút ngắn thời gian dò dây khi cần bảo trì hoặc di dời máy móc sang vị trí mới. Có thể nói, khối đấu nối chính là cầu nối vững chắc gắn kết mạng lưới điện từ tủ nhánh đến từng thiết bị tiêu thụ.

5. Hướng dẫn chọn mã sản phẩm theo công suất tải thực tế

Để hệ thống vận hành an toàn và tiết kiệm chi phí, việc chọn đúng mã hàng là một kỹ năng bắt buộc của người thiết kế. Dưới đây là các bước hướng dẫn lựa chọn thiết bị dựa trên thông số tải thực tế.

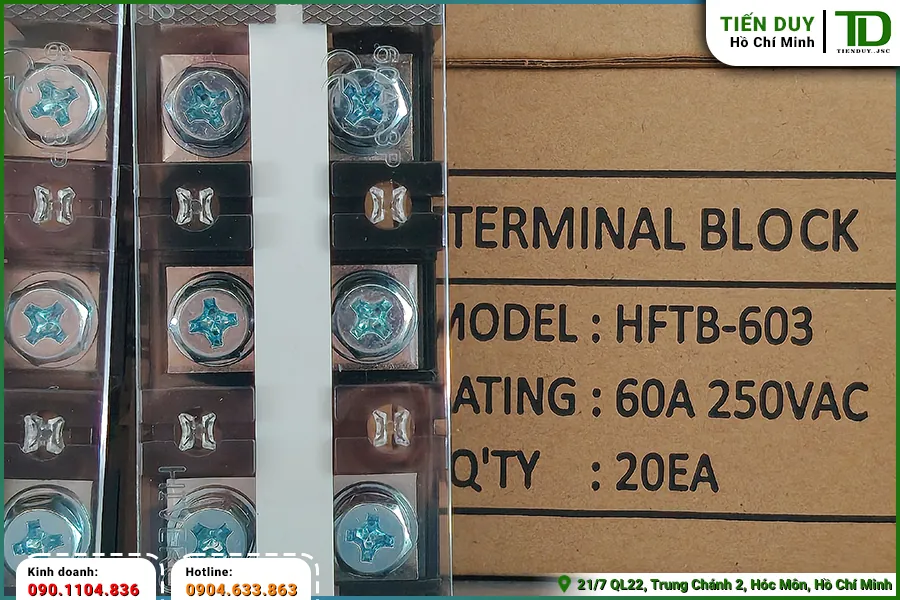

5.1. Chọn mã 3P (HFTB-603 đến HFTB-4003) cho tải đối xứng

Tải đối xứng là các thiết bị tiêu thụ điện 3 pha cân bằng, không yêu cầu sử dụng dây trung tính, điển hình như động cơ không đồng bộ 3 pha. Đối với loại tải này, kỹ sư chỉ cần sử dụng cầu đấu tủ phân phối loại 3P để kết nối 3 dây pha nóng. Để chọn đúng mã hàng HFTB-603 hoặc HFTB-1003, người thiết kế cần xác định dòng điện định mức của động cơ dựa trên công suất ghi trên nhãn mác thiết bị. Sau đó, nhân giá trị dòng điện với hệ số an toàn từ 1.2 đến 1.5 để bù đắp cho dòng khởi động. Cuối cùng, đối chiếu kết quả thu được với bảng thông số catalogue để chọn ra mã sản phẩm có sức chịu tải lớn hơn hoặc bằng.

Việc sử dụng đúng mã 3P cho tải đối xứng giúp tiết kiệm không gian tủ điện và giảm thiểu chi phí mua sắm vật tư không cần thiết. Kỹ sư không nên lạm dụng các khối 4P cho động cơ 3 pha vì cực thứ 4 sẽ bị bỏ trống, gây lãng phí tài nguyên. Tuy nhiên, cần lưu ý rằng vỏ động cơ vẫn phải được nối đất an toàn thông qua một thanh đồng tiếp địa riêng biệt đặt trong tủ. Sự lựa chọn vật tư tinh gọn và chuẩn xác luôn là thước đo đánh giá năng lực thiết kế của một nhà thầu cơ điện chuyên nghiệp.

5.2. Chọn mã 4P (HFTB-604 đến HFTB-4004) cho tải có dây trung tính

Trong các hệ thống điện hỗn hợp, nguồn 3 pha thường được chia nhỏ thành các nguồn 1 pha để cấp cho hệ thống chiếu sáng, ổ cắm hoặc mạch điều khiển. Lúc này, sự hiện diện của dây trung tính là bắt buộc để tạo thành mạch kín cho các thiết bị 1 pha hoạt động. Cầu đấu tủ phân phối loại 4P sẽ là giải pháp hoàn hảo để phân bổ đồng thời 3 dây pha và 1 dây trung tính. Khi tính toán chọn mã, kỹ sư phải đặc biệt lưu ý đến dòng điện chạy qua cực trung tính, vì trong các hệ thống mất cân bằng pha, dòng điện này có thể rất lớn.

Một sai lầm phổ biến là chọn khối đấu nối có dòng định mức quá sát với dòng tải tính toán, dẫn đến hiện tượng quá nhiệt khi hệ thống vận hành liên tục. Để đảm bảo an toàn, mã hàng 4P được chọn phải có dòng định mức lớn hơn dòng điện cực đại của pha chịu tải nặng nhất. Các cực điện trên khối 4P cần được đánh dấu màu sắc rõ ràng để tránh nhầm lẫn khi đấu nối cáp. Việc áp dụng đúng mã 4P cho hệ thống 3 pha 4 dây sẽ đảm bảo sự phân phối điện năng an toàn, ổn định cho toàn bộ nhà máy.

6. Tiêu chuẩn an toàn khi thi công hệ thống điện động lực

Thi công hệ thống điện động lực 3 pha luôn tiềm ẩn những rủi ro nghiêm trọng về an toàn lao động và cháy nổ. Do đó, quá trình lắp đặt cầu đấu tủ phân phối phải tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật quốc gia và quốc tế. Một trong những yêu cầu bắt buộc là phải sử dụng kìm ép cốt thủy lực để bấm các đầu cốt cáp nguồn tiết diện lớn. Lực ép thủy lực sẽ tạo ra một khối kim loại đặc chắc giữa sợi cáp và đầu cốt, triệt tiêu hoàn toàn các bọt khí và khe hở bên trong. Nếu bấm cốt bằng tay không đủ lực, điện trở tiếp xúc sẽ tăng cao, gây phát nhiệt và làm chảy lớp vỏ cách điện của thiết bị.

Sau khi đưa đầu cốt vào các cực điện, kỹ sư phải sử dụng cờ le lực để siết bu lông theo đúng thông số lực mà nhà sản xuất khuyến cáo. Việc siết quá lỏng sẽ gây ra hiện tượng phóng hồ quang, trong khi siết quá chặt có thể làm nứt vỡ phần đế nhựa của khối đấu nối. Để đảm bảo an toàn lâu dài, người thợ nên sử dụng thêm bút lông đánh dấu vạch ngang qua đầu bu lông và thanh đồng sau khi đã siết đủ lực. Vạch đánh dấu này giúp nhân viên bảo trì dễ dàng phát hiện bằng mắt thường nếu bu lông bị nới lỏng do rung động trong quá trình vận hành.

Bước cuối cùng trước khi đóng điện là thực hiện các bài đo đạc kiểm tra cách điện bằng đồng hồ Megaohm. Kỹ sư cần đo điện trở cách điện giữa các pha với nhau và giữa từng pha với vỏ tủ nối đất. Giá trị điện trở thu được phải đạt mức an toàn theo quy định để chứng minh lớp vỏ nhựa của cầu đấu tủ phân phối không bị tổn thương trong quá trình thi công. Đồng thời, tấm nắp che bảo vệ trong suốt phải được lắp đặt hoàn chỉnh và gài khóa chắc chắn. Sự cẩn trọng trong từng thao tác thi công sẽ mang lại một hệ thống điện động lực vận hành an toàn, bền bỉ cùng năm tháng.
