Cầu đấu tủ điều khiển (control panel terminal blocks) được phân loại dựa trên chức năng thực tế trong mạch điện, bao gồm: cụm đấu nối nguồn động lực, cụm phân phối tín hiệu điều khiển (PLC, rơ le, cảm biến) và cụm nối đất. Trong thi công thực tế, tùy thuộc vào tải trọng của từng loại mạch, các kỹ sư sẽ ứng dụng các mã sản phẩm tương ứng. Ví dụ, dải dòng 10A – 15A (mã ATB-10, ATB-15) được dùng cho mạch tín hiệu dòng thấp; dải 25A – 35A (mã ATB-25, ATB-35) cho mạch điều khiển trung gian; và dải 60A – 100A (mã ATB-60, ATB-100) cho việc phân phối nguồn nội bộ. Việc lựa chọn đúng dải dòng điện và phân loại rõ ràng giúp đảm bảo an toàn cách điện và chống phát nhiệt tại các điểm tiếp xúc.

1. Tổng quan về cầu đấu tủ điều khiển trong hệ thống điện

Để hiểu rõ bản chất của thiết bị này, chúng ta cần nắm bắt các thông tin cơ bản về chức năng và vị trí lắp ráp. Dưới đây là những yếu tố nền tảng giúp kỹ sư định hình chính xác vai trò của chúng trong mạch điện.

1.1. Vai trò kết nối và truyền tải tín hiệu

Trong bất kỳ hệ thống tự động hóa nào, cầu đấu tủ điều khiển đóng vai trò như một trạm trung chuyển tín hiệu và năng lượng. Thiết bị này giúp kết nối các dây dẫn từ thiết bị ngoại vi bên ngoài vào các linh kiện điều khiển bên trong vỏ tủ một cách an toàn. Thay vì nối xoắn dây trực tiếp tiềm ẩn nguy cơ chập cháy, việc sử dụng các điểm đấu nối chuyên dụng sẽ tạo ra một hệ thống mạch lạc và dễ kiểm soát. Dòng điện và tín hiệu khi đi qua các lõi đồng thau sẽ được duy trì tính ổn định cao, giảm thiểu suy hao điện áp. Nhờ đó, toàn bộ dây chuyền sản xuất có thể vận hành trơn tru mà không lo ngại các sự cố đứt gãy kết nối ngầm.

1.2. Vị trí lắp đặt tiêu chuẩn trên bảng điện

Vị trí bố trí các loại cầu đấu tủ điều khiển thường nằm ở khu vực dưới cùng hoặc dọc theo hai bên hông của máng cáp. Cách sắp xếp này giúp kỹ sư dễ dàng luồn dây cáp từ dưới đáy tủ lên và tiến hành siết ốc mà không bị vướng víu bởi các thiết bị khác. Khoảng cách từ hàng domino đến máng nhựa luồn dây cần được tính toán kỹ lưỡng để đảm bảo bán kính uốn cong của cáp không bị gập gãy. Đối với các tủ có kích thước lớn, người ta thường chia thành nhiều cụm đấu nối riêng biệt đặt tại các khoang độc lập. Việc phân bổ vị trí khoa học ngay từ khâu thiết kế sẽ rút ngắn đáng kể thời gian thi công thực tế.

Một điểm quan trọng khác là các thanh ray DIN giữ thiết bị phải được bắt vít cố định trực tiếp vào tấm panel kim loại. Tấm panel này không chỉ đóng vai trò chịu lực mà còn hỗ trợ tản nhiệt và tạo mặt phẳng chuẩn để căn chỉnh các thiết bị thẳng hàng. Khi lắp ráp, kỹ sư cần chừa lại một khoảng trống dự phòng ở hai đầu thanh ray để thuận tiện cho việc bổ sung thêm các node mạng trong tương lai. Sự tính toán cẩn trọng về mặt không gian sẽ giúp tủ điện duy trì được tính thẩm mỹ và đáp ứng tốt các tiêu chuẩn kỹ thuật khắt khe.

2. Các loại cầu đấu tủ điều khiển phân theo chức năng thực tế

Dựa trên yêu cầu vận hành thực tế của từng cụm thiết bị, người ta chia thành nhiều nhóm đấu nối khác nhau. Việc phân loại cầu đấu tủ điều khiển rõ ràng sẽ giúp quá trình bóc tách vật tư trở nên chính xác hơn.

2.1. Cụm đấu nối nguồn động lực

Cụm đấu nối nguồn động lực là nơi tiếp nhận và phân phối dòng điện có cường độ lớn từ aptomat tổng đến các tải công suất cao như động cơ, biến tần. Tại khu vực này, cầu đấu tủ điều khiển phải chịu được áp lực sinh nhiệt liên tục và dòng khởi động có thể tăng vọt trong thời gian ngắn. Do đó, vật liệu chế tạo vỏ bọc thường là nhựa chống cháy cao cấp, kết hợp với lõi dẫn điện có tiết diện lớn để đảm bảo an toàn tuyệt đối. Các kỹ sư thường ưu tiên sử dụng các mã hàng có khả năng kẹp chặt dây cáp lớn bằng hệ thống bu lông đai ốc chắc chắn. Sự cố lỏng lẻo tại cụm động lực có thể dẫn đến hiện tượng phóng hồ quang, gây nguy hiểm cho toàn bộ hệ thống.

Để đảm bảo an toàn cho cụm động lực, các kỹ sư cần tuân thủ một số nguyên tắc cơ bản sau đây:

• Sử dụng đầu cốt ép thủy lực cho tất cả các đầu dây cáp lớn trước khi đưa vào điểm đấu nối.
• Kiểm tra lực siết của bu lông bằng cờ le lực theo đúng thông số khuyến cáo từ nhà sản xuất.
• Lắp đặt thêm các vách ngăn cách điện giữa các pha để phòng tránh hiện tượng ngắn mạch.
• Thường xuyên sử dụng camera nhiệt để rà soát các điểm phát nhiệt bất thường trong quá trình tủ vận hành.

2.2. Cụm phân phối tín hiệu điều khiển (PLC, rơ le)

Khác với cụm động lực, khu vực phân phối tín hiệu điều khiển chủ yếu làm việc với dòng điện rất nhỏ, thường chỉ ở mức vài ampe hoặc miliampe. Chức năng chính của các loại cầu đấu tủ điều khiển tại đây là truyền tải tín hiệu từ cảm biến, công tắc hành trình về bộ điều khiển trung tâm PLC. Yêu cầu lớn nhất đối với cụm tín hiệu là tính chính xác, độ suy hao thấp và khả năng chống nhiễu điện từ. Lõi đồng bên trong thiết bị cần được mạ một lớp chống oxy hóa để đảm bảo điện trở tiếp xúc luôn ở mức thấp nhất trong suốt vòng đời dự án. Bất kỳ sự chập chờn nào tại đây cũng có thể khiến PLC nhận sai tín hiệu và ra lệnh điều khiển sai lệch.

Do số lượng dây tín hiệu trong một tủ tự động hóa thường rất lớn, các thiết bị đấu nối cần có thiết kế mỏng gọn để tiết kiệm diện tích trên thanh ray. Người ta thường ghép hàng chục, thậm chí hàng trăm mắt nối lại với nhau thành một khối liền mạch. Để dễ dàng quản lý, mỗi mắt nối đều được gắn một nhãn tên định danh tương ứng với bản vẽ sơ đồ nguyên lý. Việc quy hoạch cụm tín hiệu một cách bài bản sẽ giúp nhân viên bảo trì nhanh chóng khoanh vùng và xử lý sự cố khi có lỗi xảy ra.

Trong nhiều trường hợp phức tạp, kỹ sư còn sử dụng các dòng sản phẩm tích hợp sẵn cầu chì hoặc đi-ốt bên trong để bảo vệ trực tiếp cho từng kênh tín hiệu. Giải pháp này giúp ngăn chặn dòng điện ngược hoặc quá tải cục bộ phá hỏng các module I/O đắt tiền của PLC. Mặc dù chi phí đầu tư ban đầu có thể cao hơn một chút, nhưng giá trị bảo vệ mà chúng mang lại cho hệ thống điều khiển là vô cùng lớn. Đây là một minh chứng rõ nét cho việc phân loại cầu đấu tủ điều khiển theo đúng chức năng sẽ tối ưu hóa hiệu quả vận hành.

2.3. Cụm đấu nối trung gian và tiếp địa

Cụm tiếp địa đóng vai trò xả dòng điện rò rỉ từ vỏ thiết bị xuống hệ thống cọc nối đất, bảo vệ an toàn tính mạng cho người vận hành. Các mắt nối tiếp địa thường có màu vàng xanh đặc trưng và được thiết kế để kẹp chặt trực tiếp vào thanh ray kim loại, tạo thành một mạch dẫn điện liên tục. Bên cạnh đó, các cụm trung gian lại được sử dụng để làm điểm rẽ nhánh, chia một nguồn điều khiển chung thành nhiều nhánh nhỏ cấp cho các rơ le hoặc đèn báo. Việc tách biệt rõ ràng cụm tiếp địa và cụm trung gian giúp hệ thống cầu đấu tủ điều khiển trở nên trực quan, đáp ứng đúng các tiêu chuẩn an toàn điện quốc tế.

3. Ứng dụng các mã sản phẩm cho từng loại mạch điện

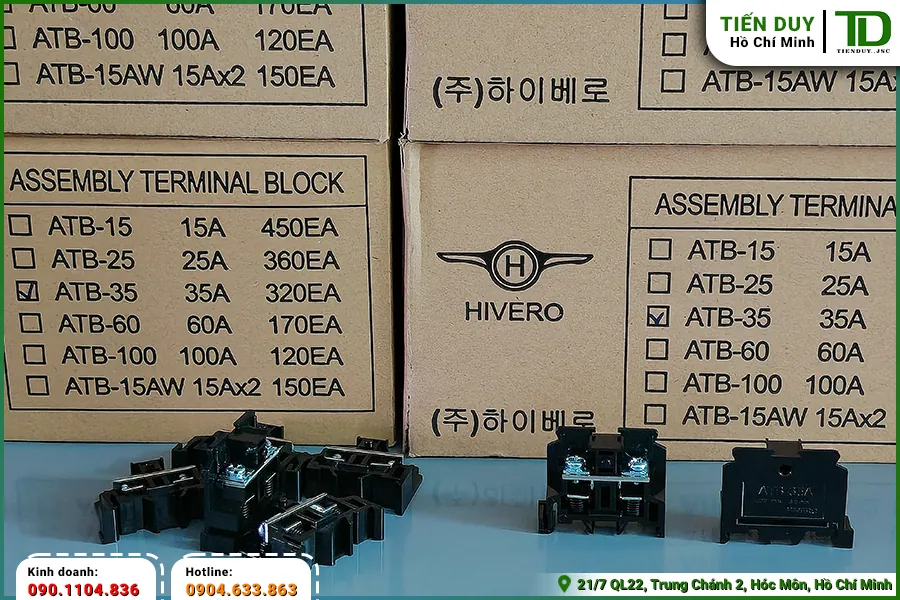

Để hiện thực hóa các cụm chức năng trên, kỹ sư cần lựa chọn đúng mã hàng tương ứng với dải dòng điện định mức. Dưới đây là cách ứng dụng thực tế các dòng sản phẩm phổ biến vào từng loại mạch cụ thể.

3.1. Mạch tín hiệu dòng thấp (Sử dụng ATB-10, ATB-15)

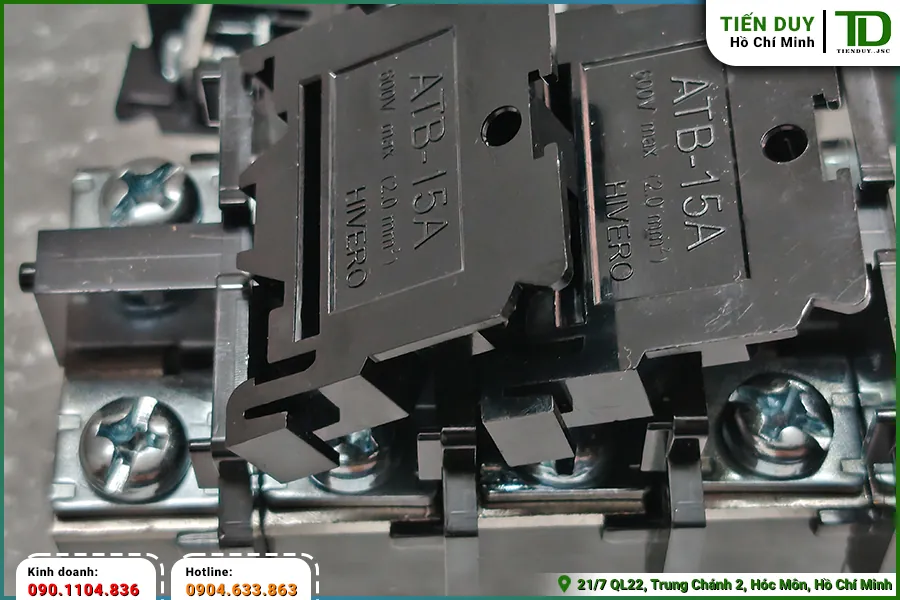

Đối với các mạch tín hiệu PLC, cảm biến hoặc nút nhấn có dòng điện tiêu thụ dưới 10A, mã hàng ATB-10 là sự lựa chọn tối ưu nhất. Thiết bị này có kích thước cực kỳ nhỏ gọn, giúp kỹ sư dễ dàng xếp khít hàng chục mắt nối trên cùng một thanh ray mà không tốn nhiều diện tích. Khi cần đấu nối cho các mạch điều khiển có dòng nhỉnh hơn một chút, mã ATB-15 với khả năng chịu tải 15A sẽ được ưu tiên sử dụng. Cả hai mã hàng này đều hỗ trợ kẹp các loại dây dẫn có tiết diện nhỏ, đảm bảo lực giữ chắc chắn mà không làm đứt gãy các sợi lõi đồng mỏng manh.

Trong quá trình thi công, việc sử dụng đồng bộ các sản phẩm cầu đấu Hivero sẽ mang lại sự liền mạch và tính thẩm mỹ cao cho bảng điện. Lõi kim loại của dòng ATB được gia công chính xác, giúp thao tác đút dây và siết ốc diễn ra nhanh chóng, mượt mà. Kỹ sư không cần tốn quá nhiều lực tay nhưng vẫn đạt được độ tiếp xúc điện hoàn hảo. Nhờ sự ổn định của các loại cầu đấu tủ điều khiển này, tín hiệu từ hiện trường truyền về bộ xử lý trung tâm luôn giữ được độ nguyên bản, không bị nhiễu sóng.

3.2. Mạch điều khiển trung gian (Sử dụng ATB-25, ATB-35)

Khi thiết kế mạch điều khiển cho các cuộn hút contactor, rơ le trung gian hoặc van điện từ, dòng điện khởi động thường lớn hơn so với mạch tín hiệu thuần túy. Lúc này, việc phân loại cầu đấu tủ điều khiển để chọn ra mã ATB-25 (chịu tải 25A) là một quyết định mang tính kỹ thuật chuẩn xác. Thiết bị cung cấp khoảng cách cách điện an toàn hơn, ngăn ngừa hiện tượng phóng điện khi có các xung áp đột biến sinh ra từ cuộn cảm. Lớp vỏ nhựa polycarbonate bao bọc bên ngoài có khả năng chịu nhiệt độ cao, không bị biến dạng khi hệ thống hoạt động liên tục trong môi trường nhà xưởng khắc nghiệt.

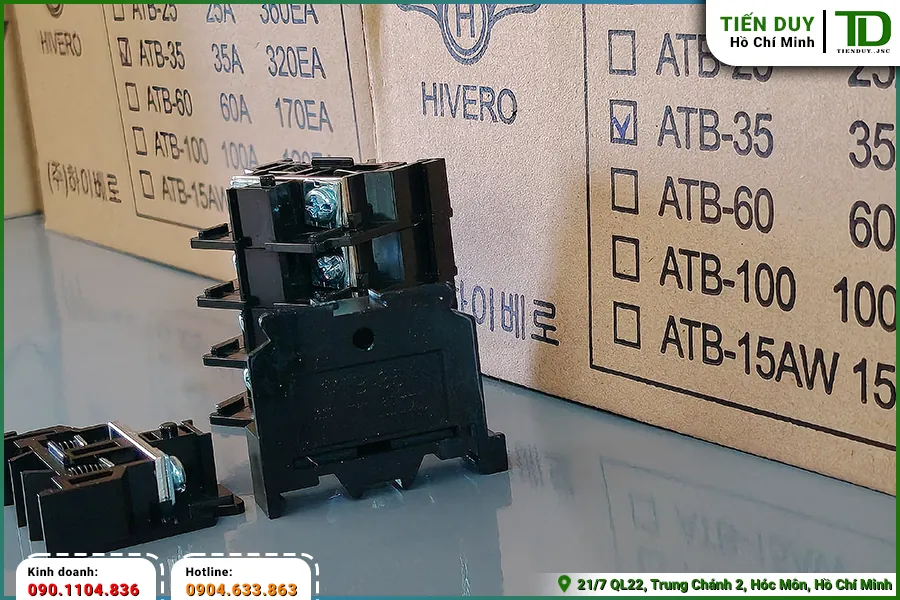

Nếu mạch điều khiển phải gánh thêm nhiều thiết bị phụ trợ khác, mã ATB-35 với dòng định mức 35A sẽ cung cấp một biên độ an toàn rộng rãi hơn. Kích thước khe cắm dây của ATB-35 cho phép kỹ sư sử dụng các loại cáp điều khiển có tiết diện lớn, giảm thiểu điện trở trên đường dây. Các rãnh chống trượt được thiết kế tinh tế bên trong khe kẹp giúp giữ chặt đầu cốt, chống lại các rung động cơ học phát sinh từ máy móc xung quanh. Sự bền bỉ của các mã hàng này giúp giảm thiểu đáng kể tần suất bảo trì định kỳ cho toàn bộ hệ thống.

3.3. Mạch phân phối nguồn nội bộ (Sử dụng ATB-60, ATB-100)

Tại các vị trí cần chia nguồn 220VAC hoặc 24VDC đi nuôi các cụm thiết bị khác nhau, dòng điện tổng thường cộng dồn lên mức khá cao. Để giải quyết bài toán này, các kỹ sư sẽ ứng dụng mã ATB-60 với khả năng chịu tải lên đến 60A làm điểm nút phân phối chính. Với thiết kế ngàm kẹp to khỏe, thiết bị dễ dàng tiếp nhận các sợi cáp nguồn cái có tiết diện lớn và truyền tải năng lượng một cách ổn định. Việc sử dụng đúng cầu đấu tủ điều khiển cho mạch nguồn nội bộ sẽ triệt tiêu hoàn toàn nguy cơ sụt áp, đảm bảo các thiết bị đầu cuối luôn nhận đủ điện năng để hoạt động.

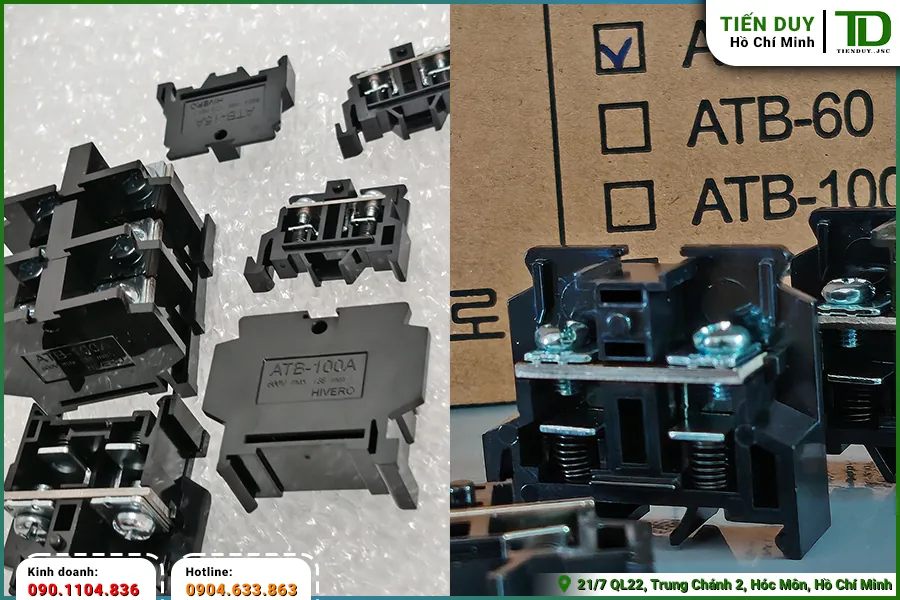

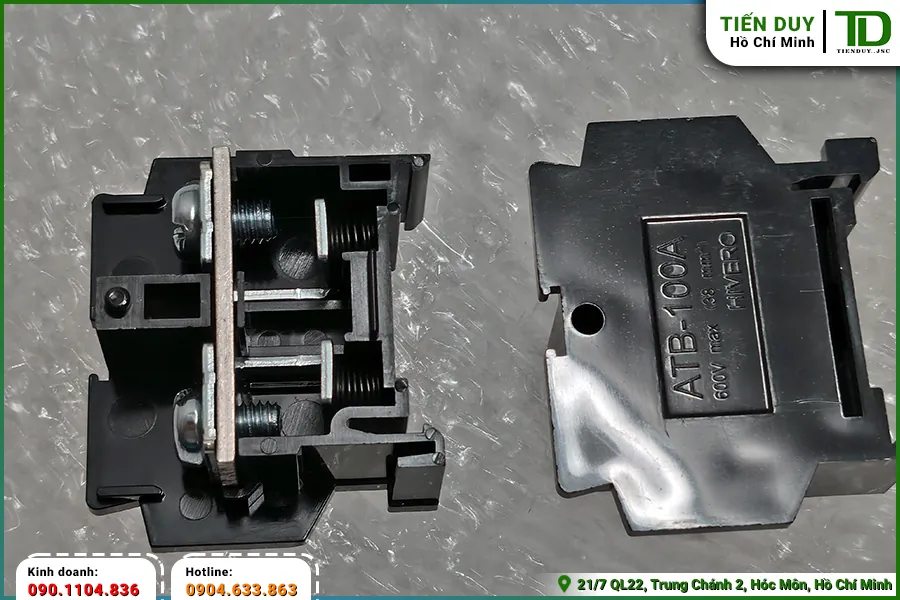

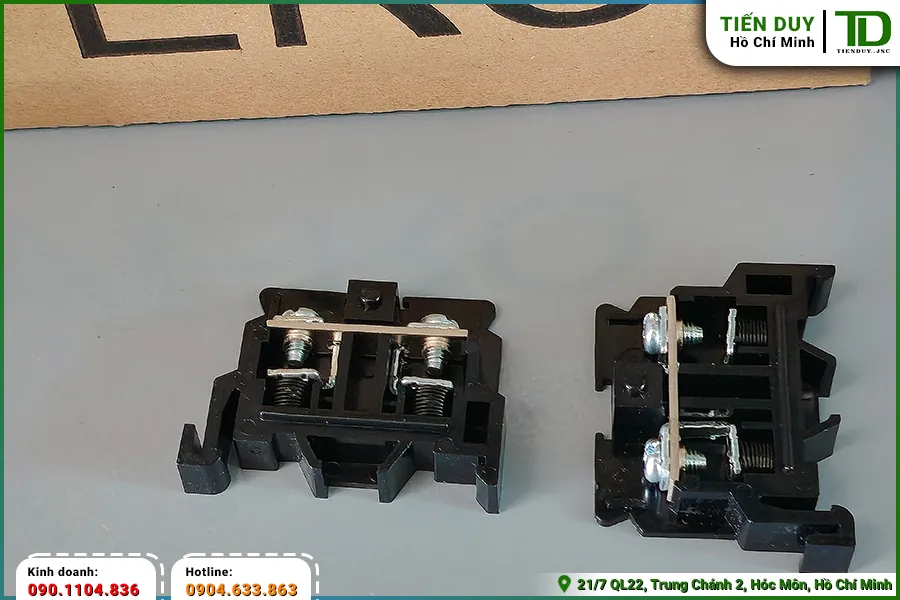

Đối với những tủ điện tổng có quy mô lớn, mã ATB-100 với sức chịu tải 100A là giải pháp hoàn hảo để làm cầu nối trung chuyển nguồn điện. Cấu trúc cơ khí của mã hàng này được gia cố đặc biệt vững chắc, chịu được lực siết ốc rất lớn từ các công cụ chuyên dụng. Khi kết hợp với các phụ kiện đồng bộ, hệ thống domino Hivero tạo ra một khối liên kết vững chãi, không bị xê dịch dù phải gánh chịu sức nặng của các bó cáp nguồn. Sự hiện diện của các mã hàng công suất lớn này giúp hoàn thiện dải giải pháp đấu nối cho mọi cấp độ điện áp trong tủ.

3.4. Tầm quan trọng của phụ kiện đồng bộ đi kèm

Một cụm đấu nối hoàn chỉnh không thể thiếu sự góp mặt của các phụ kiện chuyên dụng như nắp chặn cuối, thanh ray và miếng đánh số. Nắp chặn (như ATB-S10, ATB-S35) có nhiệm vụ khóa chặt hai đầu của dãy mắt nối, ngăn chặn sự xê dịch trượt dọc trên thanh ray khi có tác động ngoại lực. Miếng đánh số giúp định danh rõ ràng từng vị trí, biến một mớ dây dẫn chằng chịt thành một hệ thống có trật tự, dễ dàng tra cứu theo bản vẽ. Việc trang bị đầy đủ phụ kiện không chỉ nâng cao tính thẩm mỹ mà còn là yêu cầu bắt buộc để hệ thống đạt chuẩn nghiệm thu kỹ thuật.

Nếu quý khách có nhu cầu tư vấn kỹ thuật chuyên sâu hoặc cập nhật báo giá sỉ cho các dự án lắp ráp tủ điện, vui lòng liên hệ Tiến Duy qua hotline 0901.104.836 (Ms. Hiền) để được hỗ trợ nhanh chóng nhất.

4. Những tiêu chí kỹ thuật cốt lõi khi chọn lựa thiết bị

Để hệ thống vận hành an toàn, việc lựa chọn vật tư không thể dựa trên cảm tính mà phải tuân thủ các thông số tính toán khắt khe. Dưới đây là những tiêu chí quan trọng nhất mà kỹ sư cần xem xét.

4.1. Tính toán dòng điện tải và điện áp cách điện

Tiêu chí tiên quyết khi chọn các loại cầu đấu tủ điều khiển là dòng điện định mức của thiết bị phải lớn hơn hoặc bằng dòng điện làm việc lớn nhất của tải. Kỹ sư cần tính toán thêm hệ số dự phòng khoảng 20% đến 30% để đối phó với các trường hợp quá tải ngắn hạn hoặc sự gia tăng nhiệt độ môi trường xung quanh. Nếu chọn thiết bị có dòng định mức quá sát với tải thực tế, lõi đồng sẽ liên tục làm việc trong trạng thái phát nhiệt, lâu ngày làm lão hóa lớp vỏ nhựa cách điện. Sự cẩn trọng trong khâu tính toán dòng tải sẽ quyết định trực tiếp đến tuổi thọ và độ an toàn của toàn bộ bảng điện.

Bên cạnh dòng điện, điện áp cách điện cũng là một thông số kỹ thuật không thể bỏ qua. Thông số này cho biết khả năng chịu đựng của lớp vỏ nhựa trước sự chênh lệch điện áp giữa các cực liền kề mà không xảy ra hiện tượng phóng điện xuyên thủng. Trong các môi trường công nghiệp có độ ẩm cao hoặc nhiều bụi kim loại, yêu cầu về điện áp cách điện càng phải được nâng lên để đảm bảo an toàn. Việc đọc hiểu chính xác các thông số ghi trên thân thiết bị sẽ giúp người thiết kế đưa ra những quyết định lựa chọn vật tư chuẩn xác nhất.

4.2. Tiết diện dây dẫn và phương thức siết ốc

Mỗi mã hàng đều được nhà sản xuất quy định rõ ràng về dải tiết diện dây dẫn tương thích, tính bằng đơn vị mm² (square millimeters). Việc cố tình nhét một sợi cáp quá lớn vào khe kẹp nhỏ sẽ làm đứt gãy các sợi đồng, gây suy giảm khả năng truyền tải và tạo ra các điểm phát nhiệt nguy hiểm. Ngược lại, nếu dùng dây quá nhỏ cho khe kẹp lớn, lực siết của ốc vít sẽ không đủ để giữ chặt đầu cốt, dễ dẫn đến tình trạng tuột dây do rung động. Do đó, kỹ sư cần đối chiếu cẩn thận giữa bản vẽ thiết kế cáp và thông số kỹ thuật của cầu đấu tủ điều khiển để đảm bảo sự tương thích tuyệt đối về mặt cơ khí.

5. Hướng dẫn quy chuẩn bố trí cầu đấu trong tủ điện

Một bảng điện chuyên nghiệp không chỉ cần vật tư tốt mà còn đòi hỏi kỹ năng sắp xếp, bố trí khoa học. Việc tuân thủ các quy chuẩn lắp ráp sẽ mang lại một hệ thống an toàn và dễ dàng bảo trì.

5.1. Phân tách không gian giữa động lực và điều khiển

Nguyên tắc tối thượng trong thiết kế tủ điện là phải cách ly hoàn toàn cụm đấu nối động lực ra khỏi khu vực tín hiệu điều khiển. Dòng điện lớn chạy qua các cáp động lực sẽ sinh ra từ trường mạnh, gây nhiễu điện từ (EMI) làm sai lệch các tín hiệu analog hoặc xung tốc độ cao của PLC. Việc phân loại cầu đấu tủ điều khiển và bố trí chúng ở các khoang riêng biệt, hoặc cách nhau một khoảng cách an toàn, sẽ triệt tiêu hiện tượng can nhiễu này. Trong trường hợp không gian chật hẹp, kỹ sư bắt buộc phải sử dụng các tấm vách ngăn kim loại có nối đất để tạo lớp lá chắn từ trường.

Để đảm bảo sự tách biệt hiệu quả, quá trình đi dây thực tế cần tuân thủ các bước kiểm soát sau:

• Bố trí máng cáp riêng biệt cho dây động lực và dây tín hiệu, tuyệt đối không đi chung trong một máng.
• Nếu các đường dây bắt buộc phải giao nhau, hãy thiết kế sao cho chúng cắt nhau vuông góc 90 độ.
• Sử dụng cáp có lớp lưới bọc chống nhiễu (shielded cable) cho toàn bộ các tín hiệu cảm biến nhạy cảm.
• Đảm bảo tất cả các lớp chống nhiễu đều được đấu nối về thanh đồng tiếp địa chung của tủ điện.

5.2. Đánh dấu định danh rõ ràng cho từng node mạng

Một hệ thống các loại cầu đấu tủ điều khiển dù được lắp ráp đẹp mắt đến đâu cũng sẽ trở nên vô dụng nếu thiếu đi hệ thống nhãn mác định danh. Mỗi mắt nối cần được gắn một con số hoặc ký tự tương ứng chính xác tuyệt đối với bản vẽ sơ đồ đấu dây (wiring diagram). Việc đánh dấu này phải được thực hiện bằng các loại mực in công nghiệp chống mờ, chống bong tróc dưới tác động của nhiệt độ và dung môi. Khi có sự cố xảy ra, người thợ bảo trì chỉ cần nhìn vào nhãn tên là có thể dùng đồng hồ vạn năng đo đạc, dò lỗi ngay lập tức mà không phải lần mò từng sợi dây.

5.3. Cố định chắc chắn trên thanh ray DIN

Thanh ray DIN là xương sống chịu lực cho toàn bộ cụm thiết bị đấu nối, do đó nó cần được cắt gọt nhẵn nhụi và bắt vít cố định thật chặt vào tấm panel. Khi gài thiết bị lên thanh ray, kỹ sư phải lắng nghe tiếng “tách” đặc trưng để đảm bảo ngàm khóa đã ôm trọn vào mép kim loại. Ở hai đầu của mỗi cụm, bắt buộc phải sử dụng các chốt chặn bằng sắt hoặc nhựa cứng để khóa cứng toàn bộ khối thiết bị lại với nhau. Sự liên kết cơ khí vững chắc này sẽ giúp cầu đấu tủ điều khiển không bị xô lệch, bung khớp khi tủ điện phải di chuyển qua các chặng đường vận chuyển gập ghềnh.

6. Tối ưu hóa không gian và chi phí vật tư cho dự án

Trong bối cảnh cạnh tranh khốc liệt của ngành cơ điện, việc tối ưu hóa không gian tủ và chi phí vật tư là bài toán sống còn của các nhà thầu. Bằng cách hiểu rõ phân loại cầu đấu tủ điều khiển, kỹ sư có thể chọn đúng mã hàng, đúng kích cỡ cho từng cụm chức năng mà không gây lãng phí. Việc lạm dụng các mã hàng chịu dòng quá lớn cho mạch tín hiệu nhỏ không chỉ làm tăng chi phí mua sắm mà còn chiếm dụng diện tích quý giá trên bảng điện. Một thiết kế tinh gọn, sử dụng vật tư vừa vặn với công suất thực tế sẽ giúp thu nhỏ kích thước vỏ tủ, từ đó giảm thiểu chi phí gia công kim loại.

Bên cạnh đó, việc tiêu chuẩn hóa các mã vật tư sử dụng trong dự án cũng mang lại lợi ích to lớn về mặt quản lý tồn kho. Thay vì sử dụng lắt nhắt hàng chục loại kích cỡ khác nhau, kỹ sư có thể quy hoạch lại để chỉ dùng một vài mã thông dụng như ATB-15 cho toàn bộ mạch điều khiển và ATB-60 cho mạch nguồn. Sự đồng nhất này giúp phòng thu mua dễ dàng đặt hàng với số lượng lớn để hưởng mức chiết khấu tốt hơn từ nhà phân phối. Đồng thời, nhân viên lắp ráp tại xưởng cũng thao tác nhanh chóng hơn do đã quen thuộc với một vài chuẩn thiết bị nhất định.

Cuối cùng, chi phí bảo trì vòng đời dự án (lifecycle cost) cũng là một yếu tố cần được đưa lên bàn cân. Việc đầu tư vào các loại cầu đấu tủ điều khiển có chất lượng gia công tốt, ngàm kẹp chắc chắn sẽ giảm thiểu triệt để các sự cố lỏng dây, chập cháy trong tương lai. Chi phí để khắc phục một sự cố dừng máy đột xuất trong nhà máy sản xuất thường lớn hơn gấp hàng trăm lần so với số tiền tiết kiệm được từ việc mua vật tư kém chất lượng. Do đó, một tư duy thiết kế hướng tới sự bền vững và ổn định lâu dài luôn là chìa khóa để các nhà thầu cơ điện khẳng định uy tín với chủ đầu tư.
