Cầu đấu test terminal Hivero là thiết bị chuyên dụng để cách ly và kiểm tra tín hiệu đo lường trong tủ điện mà không cần ngắt điện toàn hệ thống. Thiết bị bao gồm hai phân loại chính: dòng CTT (Current Test Terminal) mã HCTT chuyên dùng cho mạch dòng và dòng PTT (Potential Test Terminal) mã HPTT chuyên dùng cho mạch áp. Các sản phẩm hỗ trợ tùy chọn 3P hoặc 4P, hoạt động ổn định ở mức điện áp AC250V và dòng điện định mức 10A. Thiết kế chia thành dạng phích cắm (PLUG) và ổ cắm (CONSENT) giúp kỹ thuật viên thao tác đấu nối nhanh chóng, đảm bảo an toàn tuyệt đối khi bảo trì các thiết bị đo lường như ampe kế, vôn kế hay rơ le bảo vệ.



1. Giới thiệu chung về cầu đấu test terminal Hivero

Cầu đấu test terminal Hivero là một trong những thiết bị phụ trợ quan trọng trong các hệ thống tủ điện công nghiệp hiện nay. Sản phẩm này đóng vai trò như một trạm trung gian an toàn để kỹ thuật viên thao tác với các tín hiệu đo lường.

1.1. Khái niệm và chức năng cơ bản trong hệ thống tủ điện

Về mặt bản chất, thiết bị này là một khối đấu nối đặc biệt cho phép người dùng cách ly tạm thời các mạch dòng điện hoặc điện áp mà không cần phải cắt điện toàn bộ hệ thống. Chức năng cốt lõi của nó là tạo ra một điểm truy cập an toàn để cắm các thiết bị đo lường di động hoặc hiệu chuẩn đồng hồ trên mặt cánh tủ. Khi sử dụng cầu đấu test terminal Hivero, dòng điện từ biến dòng sẽ được ngắn mạch an toàn trước khi hở mạch đo, ngăn chặn hiện tượng quá áp nguy hiểm. Điều này giúp bảo vệ tuyệt đối cho cả người vận hành lẫn các thiết bị bảo vệ đắt tiền bên trong tủ điện. Nhờ thiết kế thông minh, quá trình kiểm tra định kỳ trở nên đơn giản và tuân thủ nghiêm ngặt các tiêu chuẩn an toàn điện công nghiệp.



1.2. Hình dáng bên ngoài và cách nhận diện thiết bị

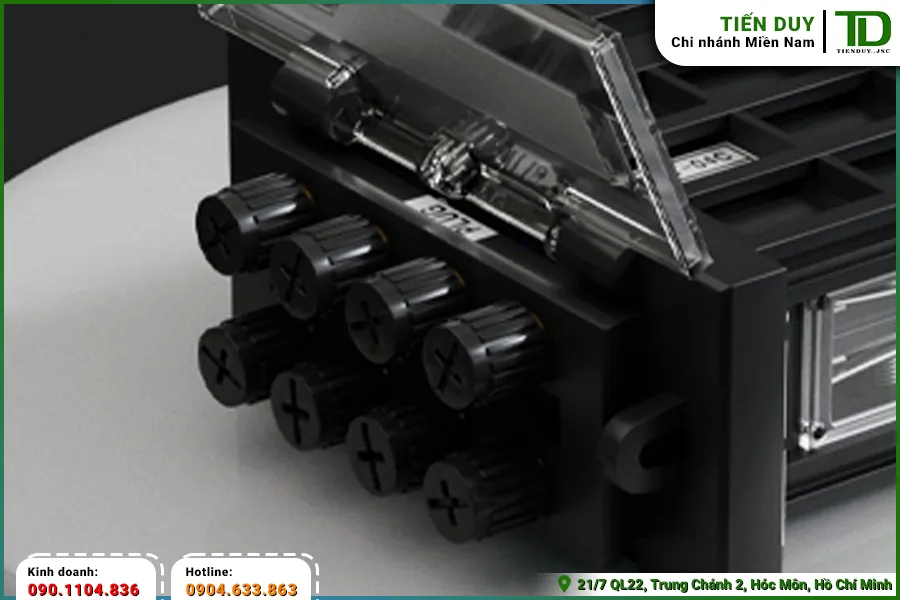

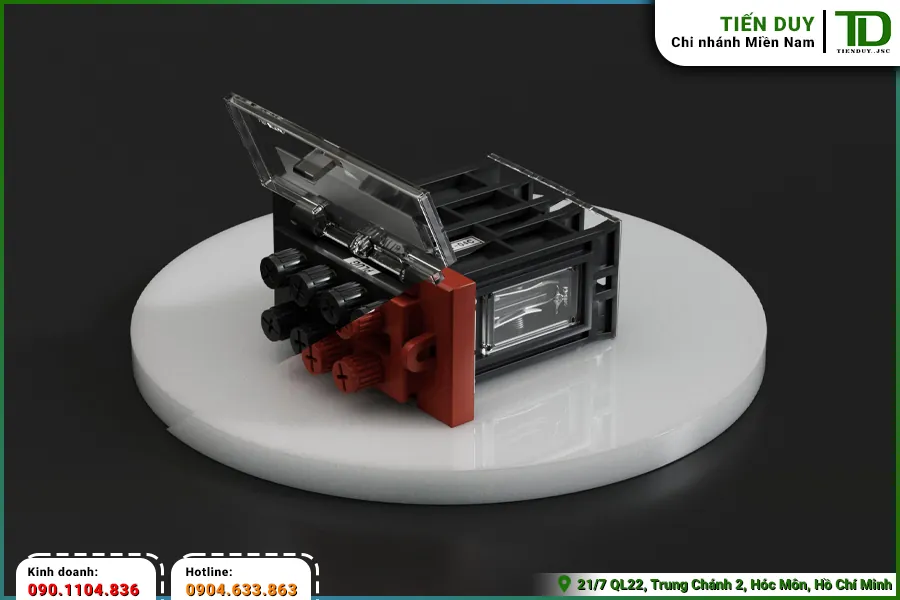

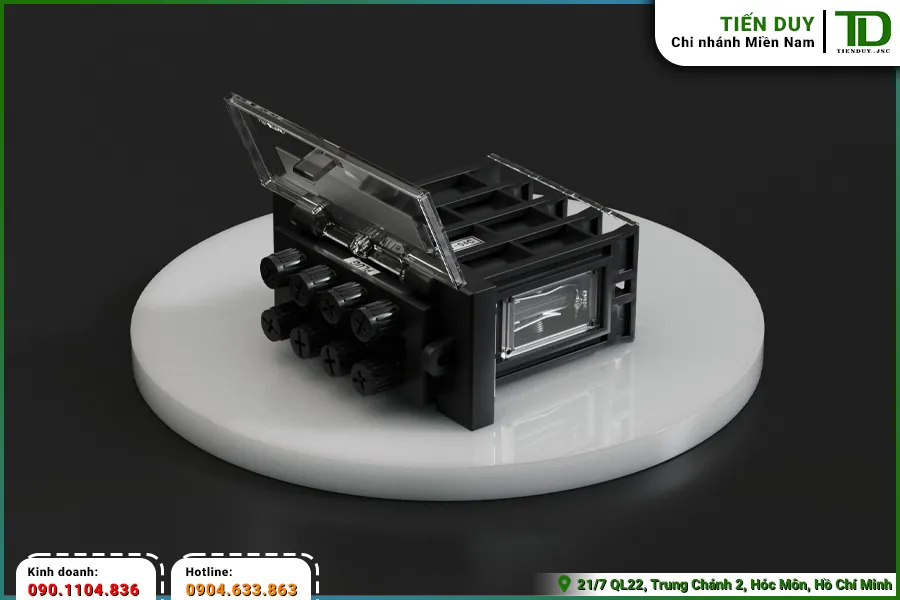

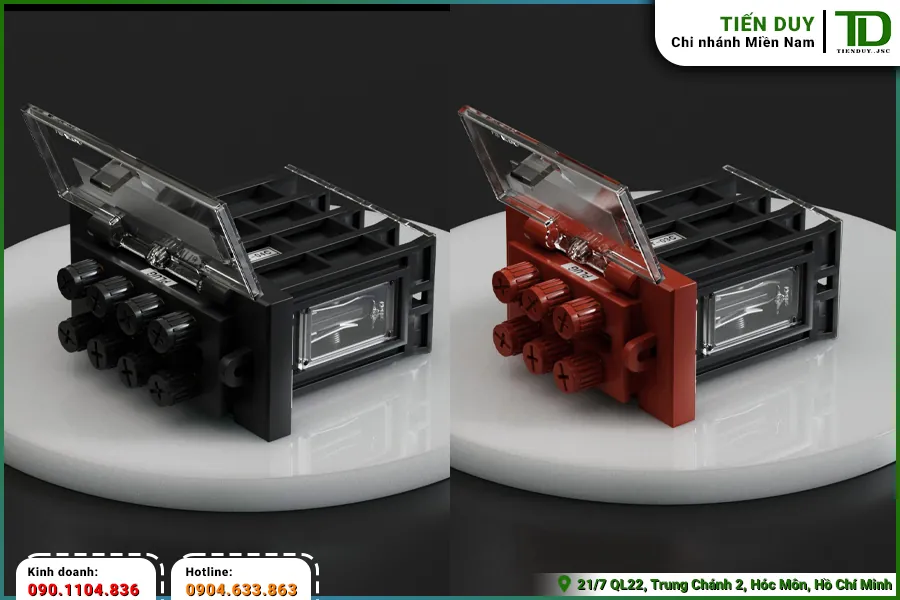

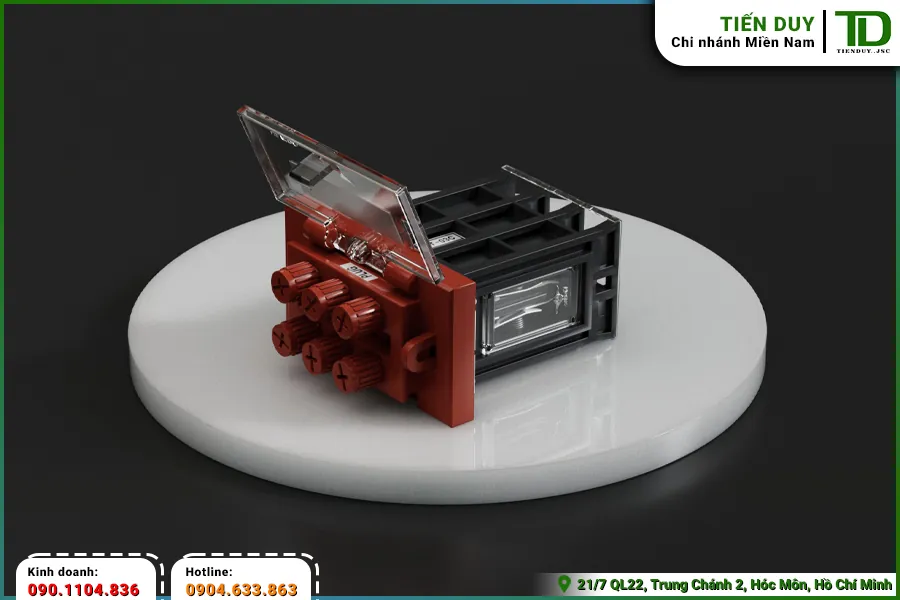

Hình dáng bên ngoài của sản phẩm thường là một khối nhựa hình chữ nhật nhỏ gọn, được thiết kế để gắn trực tiếp lên thanh ray hoặc mặt bảng táp lô. Mặt trước của thiết bị bao gồm các khe cắm chuyên dụng để kết nối với phích cắm thử nghiệm, đi kèm với các vít siết dây chắc chắn ở hai đầu. Người dùng có thể dễ dàng nhận diện thiết bị thông qua logo hãng được in nổi rõ nét trên bề mặt nắp che bảo vệ. Khối nhựa thường có màu đen đặc trưng của vật liệu cách điện chịu nhiệt cao cấp, kết hợp với các nắp che trong suốt để quan sát tình trạng đấu nối bên trong. Kích thước của thiết bị được tối ưu hóa để tiết kiệm không gian lắp đặt nhưng vẫn đảm bảo khoảng cách phóng điện an toàn giữa các pha.



2. Phân loại cầu đấu test terminal Hivero theo mạch đo lường

Dựa trên mục đích sử dụng thực tế, cầu đấu test terminal Hivero được chia thành các dòng sản phẩm chuyên biệt cho từng loại tín hiệu. Việc phân loại rõ ràng giúp kỹ thuật viên lên danh mục vật tư chính xác cho từng dự án.

2.1. Dòng CTT (Current Test Terminal) dùng cho mạch dòng điện

Dòng sản phẩm CTT được thiết kế đặc thù để làm việc với các mạch dòng điện thứ cấp từ biến dòng đo lường. Đặc tính quan trọng nhất của dòng này là khả năng tự động ngắn mạch cuộn thứ cấp trước khi phích cắm thử nghiệm được rút ra hoàn toàn. Cơ cấu cơ khí bên trong cầu đấu test terminal Hivero CTT đảm bảo mạch dòng không bao giờ bị hở, tránh gây ra điện áp cảm ứng cực cao làm hỏng lớp cách điện hoặc gây cháy nổ. Mã hàng tiêu biểu cho dòng này là HCTT-04S hoặc HCTT-03S, tương ứng với số lượng cực đấu nối khác nhau. Khi tìm hiểu về Các sản phẩm Hivero, kỹ thuật viên sẽ thấy dòng CTT luôn được ưu tiên sử dụng trong các tủ phân phối tổng có gắn đồng hồ ampe hoặc rơ le bảo vệ quá dòng.



2.2. Dòng PTT (Potential Test Terminal) dùng cho mạch điện áp

Khác với mạch dòng, dòng sản phẩm PTT được ứng dụng riêng cho các mạch đo lường điện áp lấy tín hiệu từ biến áp đo lường. Nguyên lý hoạt động của cầu đấu test terminal Hivero PTT đơn giản hơn, chủ yếu đóng vai trò như một cầu dao cách ly thu nhỏ để ngắt tín hiệu điện áp đi vào đồng hồ volt hoặc rơ le. Khi cắm phích thử nghiệm vào, mạch điện áp sẽ được chuyển hướng sang thiết bị đo chuẩn bên ngoài một cách an toàn. Các mã hàng phổ biến như HPTT-04S và HPTT-03S được thiết kế với khoảng cách cách điện lớn để chịu được điện áp định mức mà không xảy ra hiện tượng phóng điện bề mặt. Việc sử dụng đúng dòng PTT giúp quá trình hiệu chuẩn đồng hồ điện áp diễn ra nhanh chóng và không làm gián đoạn hoạt động của các lộ ra khác.



2.3. Sự khác biệt kỹ thuật giữa định dạng Plug và Consent

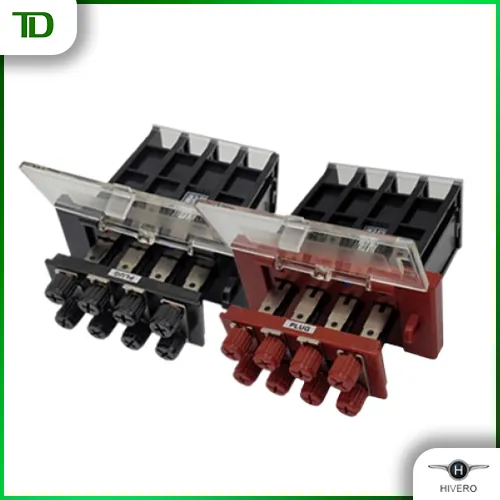

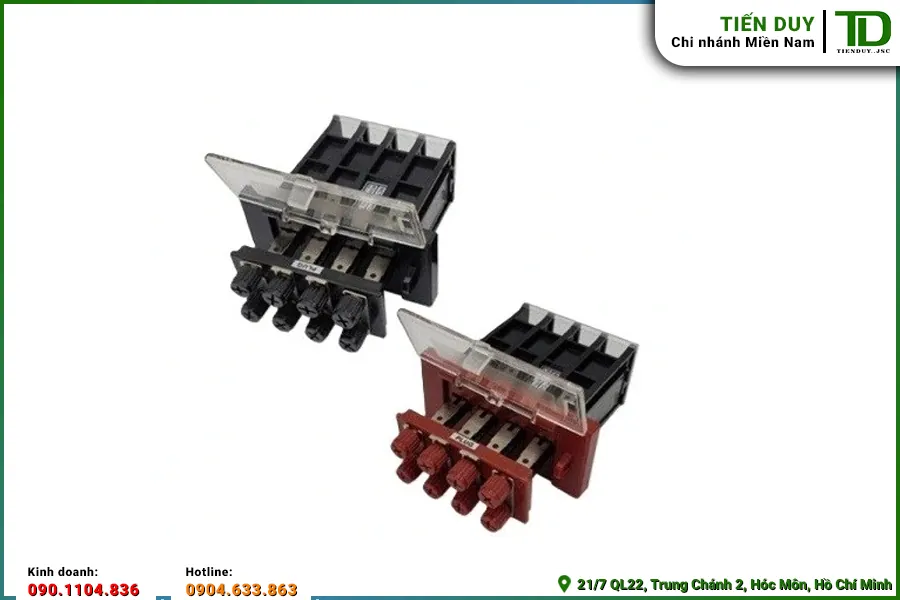

Hệ thống thiết bị đo lường này thường được cấu thành từ hai bộ phận chính có thể tách rời hoặc ghép nối linh hoạt với các đặc điểm kỹ thuật sau:

• Định dạng Plug (phích cắm): Là phần di động được gắn liền với dây dẫn nối ra thiết bị đo lường bên ngoài, có các chân kim loại nhô ra để cắm vào đế.
• Định dạng Consent (ổ cắm): Là phần đế cố định được lắp chặt trên bảng táp lô tủ điện, chứa các ngàm kẹp đàn hồi để tiếp nhận phích cắm.
• Cơ chế khớp nối: Plug và Consent được thiết kế với các rãnh dẫn hướng cơ khí chính xác, đảm bảo chỉ có thể cắm đúng chiều và không bị lỏng lẻo do rung động.
• Mã hàng nhận diện: Hãng thường ký hiệu chữ P ở cuối cho Plug (ví dụ HCTT-04P) và chữ C cho Consent (ví dụ HCTT-04C) để người dùng dễ dàng phân biệt.



3. Đặc điểm cấu tạo và thông số kỹ thuật của thiết bị

Để đáp ứng các tiêu chuẩn khắt khe trong công nghiệp, cầu đấu test terminal Hivero được chế tạo từ các vật liệu chất lượng cao với thông số kỹ thuật rõ ràng. Những đặc điểm này quyết định trực tiếp đến độ bền và độ an toàn của hệ thống.



3.1. Vật liệu cách điện và khả năng chịu nhiệt của vỏ bọc

Toàn bộ phần vỏ bọc bên ngoài của thiết bị được đúc từ nhựa kỹ thuật có khả năng chống cháy lan và chịu nhiệt độ cao. Loại vật liệu này không chỉ cung cấp độ bền cơ học xuất sắc để chống lại các va đập vật lý mà còn duy trì điện trở cách điện cực lớn trong môi trường độ ẩm cao. Khi hoạt động liên tục trong các tủ điện ngoài trời hoặc khu vực nhà xưởng nóng bức, vỏ nhựa không bị lão hóa hay giòn gãy theo thời gian. Các vách ngăn giữa các cực được đúc liền khối, tạo ra một hàng rào vật lý vững chắc ngăn chặn hiện tượng phóng điện hồ quang giữa các pha. Đây là một yếu tố thiết kế quan trọng giúp hệ thống luôn duy trì được độ tin cậy trong suốt vòng đời dự án.

3.2. Cấu trúc chân đấu nối và cơ cấu ngàm giữ dây

Các chân đấu nối bên trong được gia công từ hợp kim đồng dẫn điện tốt, bề mặt thường được mạ chống oxy hóa để giảm thiểu điện trở tiếp xúc. Cơ cấu siết dây sử dụng hệ thống vít kẹp chắc chắn, cho phép giữ chặt các loại cáp điều khiển có tiết diện khác nhau mà không làm đứt gãy sợi đồng tơ. Ngàm kẹp đàn hồi bên trong phần Consent được thiết kế đặc biệt để tạo ra lực ép đồng đều lên các chân của Plug khi cắm vào. Lực ép này vừa đủ lớn để đảm bảo tín hiệu truyền dẫn không bị chập chờn, vừa đủ nhẹ để kỹ thuật viên có thể rút phích cắm ra bằng tay mà không cần dùng quá nhiều sức. Thiết kế cơ khí chính xác này giúp loại bỏ hoàn toàn rủi ro phát nhiệt tại các điểm tiếp xúc do lỏng dây.



3.3. Thông số dòng điện 10A và điện áp định mức AC250V

Theo tài liệu kỹ thuật chính thức từ nhà sản xuất, các dòng sản phẩm này được thiết kế để hoạt động ổn định với dòng điện định mức là 10A. Mức dòng điện này hoàn toàn dư dả để chịu tải cho các mạch thứ cấp của biến dòng đo lường, vốn thường chỉ hoạt động ở mức 1A hoặc 5A. Về mặt điện áp, thiết bị có khả năng cách điện an toàn cho các mạch có điện áp xoay chiều lên đến AC250V. Thông số này phù hợp với hầu hết các hệ thống đo lường điện áp pha tiêu chuẩn trong mạng điện hạ thế công nghiệp. Việc tuân thủ nghiêm ngặt các giới hạn thông số này khi thiết kế mạch sẽ giúp cầu đấu test terminal Hivero phát huy tối đa hiệu quả bảo vệ.



3.4. Tùy chọn thiết kế số cực 3P và 4P trên hệ thống

Để tương thích với nhiều sơ đồ mạch điện khác nhau, nhà sản xuất cung cấp các tùy chọn số lượng cực đấu nối linh hoạt. Phiên bản 3P thường được ứng dụng cho các mạch đo lường điện áp 3 pha 3 dây hoặc các mạch dòng không yêu cầu dây trung tính. Trong khi đó, phiên bản 4P như mã HCTT-04S lại cực kỳ phổ biến trong các hệ thống 3 pha 4 dây, cho phép kết nối đầy đủ 3 pha nóng và 1 dây trung tính. Việc lựa chọn đúng số cực không chỉ giúp tiết kiệm không gian lắp đặt mà còn làm cho sơ đồ đi dây trở nên gọn gàng, logic hơn. Kỹ sư thiết kế cần căn cứ vào bản vẽ nguyên lý để thống kê khối lượng chính xác cho từng loại cực này.

Nếu quý khách hàng là nhà thầu cơ điện hoặc xưởng sản xuất đang cần tìm nguồn cung cấp vật tư phụ kiện tủ điện chuẩn hãng, hãy liên hệ ngay với Tiến Duy. Chúng tôi là tổng kho phân phối sỉ chuyên cung cấp thiết bị điện công nghiệp với mức chiết khấu dự án cực tốt, vui lòng gọi hotline 0901.104.836 (Ms Hiền) để được hỗ trợ kiểm tra tồn kho và nhận báo giá nhanh nhất.



4. Hướng dẫn lắp đặt cầu đấu test terminal Hivero vào tủ điện

Quy trình lắp đặt cầu đấu test terminal Hivero đòi hỏi sự tỉ mỉ và tuân thủ đúng các nguyên tắc kỹ thuật điện. Một hệ thống được đấu nối chuẩn xác sẽ đảm bảo an toàn tuyệt đối cho quá trình vận hành sau này.

4.1. Chuẩn bị dụng cụ và lên danh mục vật tư cần thiết

Trước khi bắt tay vào thi công, kỹ thuật viên cần chuẩn bị đầy đủ các dụng cụ cầm tay chuyên dụng như tua vít cách điện, kìm tuốt dây, kìm bấm cos và đồng hồ vạn năng. Bước tiếp theo là rà soát lại bản vẽ thi công để lên danh mục vật tư chi tiết, đảm bảo không thiếu sót các phụ kiện đi kèm như đầu cos chỉa, ống gen co nhiệt đánh dấu pha. Việc chuẩn bị kỹ lưỡng giúp quá trình lắp ráp diễn ra liền mạch, không bị gián đoạn do thiếu hụt vật tư lặt vặt. Khi kết hợp thiết bị này với Các sản phẩm Hivero khác trên cùng một mặt cánh tủ, người thợ cần tính toán trước vị trí khoan lỗ để đảm bảo tính thẩm mỹ đồng bộ. Sự chuẩn bị tốt là tiền đề quan trọng để rút ngắn thời gian thi công tại xưởng.



4.2. Thao tác cố định thiết bị lên bảng táp lô

Thiết bị thường được lắp đặt cố định trên mặt sau của cánh tủ điện hoặc trên các tấm panel bên trong khoang đo lường. Kỹ thuật viên sử dụng vít tự khoan hoặc bu lông đai ốc kích thước nhỏ để bắt chặt phần đế vào bề mặt kim loại. Cần lưu ý siết lực vừa đủ để khối nhựa không bị nứt vỡ, đồng thời đảm bảo thiết bị không bị xê dịch khi có lực tác động từ việc cắm rút phích thử nghiệm. Khoảng cách giữa các khối đấu nối liền kề phải tuân thủ theo khuyến cáo của nhà sản xuất để tạo không gian tản nhiệt và dễ dàng thao tác bằng tay. Việc cố định chắc chắn cầu đấu test terminal Hivero CTT là yêu cầu bắt buộc để chống lại các rung động cơ học sinh ra từ hoạt động của tủ điện.



4.3. Kỹ thuật đấu nối dây dẫn tín hiệu đo lường

Dây cáp điều khiển từ biến dòng hoặc biến áp sẽ được tuốt vỏ cẩn thận và bấm đầu cos chữ Y hoặc cos pin trước khi đưa vào khe cắm. Kỹ thuật viên tiến hành nới lỏng vít kẹp, chèn đầu cos vào đúng vị trí và siết chặt vít với lực xoắn tiêu chuẩn để đảm bảo diện tích tiếp xúc tối đa. Tuyệt đối không được để các sợi đồng tơ bị tưa ra ngoài vì chúng có thể gây chạm chập giữa các pha liền kề. Đường dây tín hiệu đi vào và đi ra khỏi thiết bị cần được luồn trong máng nhựa lỗ hoặc bó gọn gàng bằng dây thít nhựa. Cách đấu nối khoa học này giúp cầu đấu test terminal Hivero hoạt động ổn định và hạn chế tối đa nhiễu tín hiệu đo lường.



4.4. Kiểm tra thông mạch và cách điện sau khi lắp

Sau khi hoàn tất việc siết dây, bước kiểm tra nguội bằng đồng hồ vạn năng là thủ tục không thể bỏ qua trước khi đóng điện. Người thợ sẽ đo thông mạch giữa các điểm tiếp xúc để xác nhận không có tình trạng hở mạch hoặc đứt ngầm bên trong dây dẫn. Tiếp đó, sử dụng đồng hồ đo điện trở cách điện để kiểm tra mức độ rò rỉ dòng điện giữa các pha với nhau và giữa các pha với vỏ tủ tiếp địa. Giá trị điện trở cách điện đo được phải đạt mức tiêu chuẩn an toàn mới đủ điều kiện nghiệm thu. Quá trình kiểm tra kỹ lưỡng này giúp phát hiện sớm các sai sót thi công, đảm bảo cầu đấu test terminal Hivero PTT sẵn sàng vận hành an toàn.



4.5. Đánh dấu nhãn mác và sơ đồ chân đấu nối

Để thuận tiện cho công tác bảo trì và khắc phục sự cố trong tương lai, việc đánh dấu rõ ràng các cực đấu nối là vô cùng cần thiết với các bước sau:

• Sử dụng ống lồng đầu cốt có in chữ số rõ nét để luồn vào từng sợi dây tín hiệu trước khi bấm cos.
• Dán nhãn tên thiết bị ngay phía trên hoặc dưới vị trí lắp đặt khối đấu nối.
• Cung cấp một bản vẽ sơ đồ chân đấu nối thu nhỏ, ép plastic và dán ở mặt trong cánh tủ điện gần khu vực thiết bị.
• Quy định màu sắc dây dẫn thống nhất để dễ dàng nhận diện bằng mắt thường.



5. Các lỗi thường gặp khi vận hành mạch đo lường qua test terminal

Trong quá trình hoạt động dài hạn, hệ thống đo lường có thể phát sinh một số sự cố kỹ thuật ngoài ý muốn. Việc nắm rõ các lỗi phổ biến trên cầu đấu test terminal Hivero sẽ giúp nhân viên bảo trì xử lý tình huống nhanh chóng.

5.1. Hiện tượng tiếp xúc kém tại các điểm đấu nối

Lỗi phổ biến nhất thường xuất phát từ việc các vít siết dây bị lỏng dần theo thời gian do tác động của rung động cơ học trong nhà xưởng. Khi điểm tiếp xúc không còn chặt chẽ, điện trở tại vị trí đó sẽ tăng cao, dẫn đến sai số lớn trên đồng hồ hiển thị hoặc làm rơ le bảo vệ hoạt động sai lệch. Trong một số trường hợp nghiêm trọng, tiếp xúc kém ở mạch dòng có thể sinh ra tia lửa điện và làm nóng chảy phần vỏ nhựa xung quanh. Để khắc phục, kỹ thuật viên cần định kỳ dùng tua vít kiểm tra và siết lại toàn bộ các điểm đấu nối trên hệ thống. Việc sử dụng vòng đệm vênh khi bắt vít cũng là một giải pháp kỹ thuật tốt để chống lại hiện tượng tự tháo lỏng này.

Ngoài ra, bề mặt các ngàm kẹp bên trong phần ổ cắm cũng có thể bị oxy hóa nếu tủ điện đặt trong môi trường có hóa chất ăn mòn. Lớp màng oxy hóa này đóng vai trò như một lớp cách điện mỏng, cản trở dòng tín hiệu truyền qua khi cắm phần phích cắm vào. Kỹ thuật viên có thể sử dụng các dung dịch vệ sinh tiếp điểm chuyên dụng để làm sạch bề mặt kim loại, khôi phục lại khả năng dẫn điện ban đầu. Nếu phát hiện ngàm kẹp đã bị mất tính đàn hồi do thao tác cắm rút quá mạnh tay, việc thay thế một bộ cầu đấu test terminal Hivero mới là phương án an toàn nhất.



5.2. Suy giảm cách điện do môi trường bụi ẩm

Môi trường công nghiệp nhiều bụi bẩn và độ ẩm cao là kẻ thù số một của các thiết bị điện, đặc biệt là các khối đấu nối hở. Bụi bẩn tích tụ lâu ngày trên bề mặt khối nhựa có thể hút ẩm từ không khí, tạo thành một đường dẫn điện siêu nhỏ giữa các cực khác pha. Hiện tượng này gây ra sự rò rỉ dòng điện, làm sai lệch tín hiệu đo lường và tiềm ẩn nguy cơ phóng điện bề mặt gây ngắn mạch. Để phòng ngừa, tủ điện cần được trang bị hệ thống quạt lọc bụi và điện trở sấy để duy trì không gian bên trong luôn khô ráo, sạch sẽ. Việc vệ sinh định kỳ bề mặt thiết bị bằng cọ mềm hoặc máy thổi khí nén cũng giúp duy trì điện trở cách điện ở mức an toàn.

6. Quy trình bảo dưỡng định kỳ thiết bị trong nhà xưởng

Công tác bảo dưỡng định kỳ là một phần không thể thiếu trong quy trình quản lý vận hành hệ thống điện công nghiệp. Đối với cầu đấu test terminal Hivero, lịch bảo trì thường được thực hiện định kỳ từ sáu tháng đến một năm một lần, tùy thuộc vào điều kiện môi trường thực tế của nhà xưởng. Bước đầu tiên trong quy trình là quan sát bằng mắt thường để phát hiện các dấu hiệu bất thường như vỏ nhựa bị biến dạng do nhiệt, đổi màu hoặc có vết nứt vỡ cơ học. Nếu phát hiện bất kỳ hư hỏng vật lý nào, thiết bị cần được đánh dấu để lên dự toán thay thế ngay lập tức nhằm ngăn chặn rủi ro chạm chập. Việc kiểm tra trực quan này tuy đơn giản nhưng lại cực kỳ hiệu quả trong việc phòng ngừa các sự cố lớn.

Bước tiếp theo là thực hiện các bài đo lường thông số kỹ thuật bằng thiết bị chuyên dụng để đánh giá tình trạng hoạt động của khối đấu nối. Kỹ thuật viên sẽ sử dụng camera nhiệt để quét qua bề mặt thiết bị khi hệ thống đang mang tải nhằm phát hiện các điểm phát nhiệt cục bộ do tiếp xúc kém. Sau đó, trong thời gian cắt điện bảo trì, họ sẽ tiến hành đo lại điện trở cách điện giữa các pha và đo điện trở tiếp xúc của các cực đấu nối. Các số liệu đo đạc này sẽ được ghi chép cẩn thận vào nhật ký vận hành và so sánh với các kỳ bảo dưỡng trước đó để theo dõi mức độ suy giảm chất lượng. Nếu các thông số vượt quá giới hạn cho phép, việc bảo trì chuyên sâu hoặc thay mới vật tư là điều bắt buộc.

Cuối cùng, công tác vệ sinh công nghiệp sẽ được tiến hành để làm sạch toàn bộ khu vực lắp đặt thiết bị đo lường. Nhân viên bảo trì sử dụng máy hút bụi công nghiệp kết hợp với chổi lông mềm để loại bỏ hoàn toàn mạt kim loại, bụi bẩn bám trên các khe hở của khối nhựa. Các phích cắm thử nghiệm ít được sử dụng cũng cần được lau chùi sạch sẽ và cất giữ cẩn thận trong hộp bảo vệ để tránh bị oxy hóa chân kim loại. Một quy trình bảo dưỡng được thực hiện bài bản và nghiêm túc sẽ giúp kéo dài tuổi thọ của thiết bị, đồng thời đảm bảo hệ thống đo lường luôn cung cấp các số liệu chính xác tuyệt đối cho người vận hành.
