Cầu đấu tép 60A Hivero (mã ATB-60) là thiết bị kết nối điện 1P dạng module rời, chịu tải định mức 60A. Đặc điểm nổi bật của sản phẩm là khả năng ghép nối linh hoạt trên thanh ray, tản nhiệt tốt và sử dụng vỏ nhựa chống cháy. So với domino khối 60A đúc liền, ATB-60 mang lại sự linh hoạt cao hơn trong việc mở rộng hoặc thay thế từng cực độc lập, tối ưu hóa không gian tủ điện. Ứng dụng cầu đấu tép 60A Hivero chủ yếu tập trung vào việc phân phối nguồn động lực chính và cấp nguồn cho hệ thống gia nhiệt tại các khu công nghiệp thuộc TP.HCM.

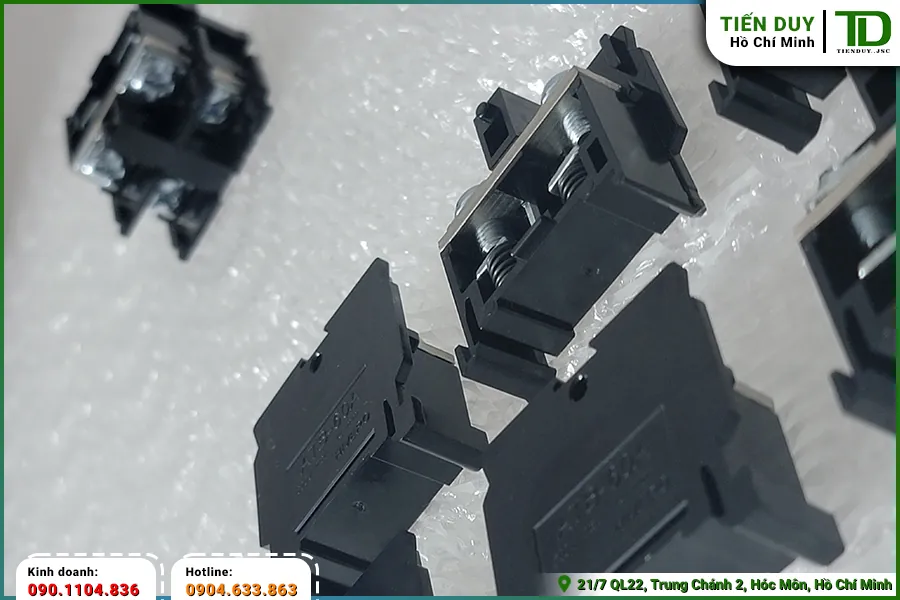

1. Giới thiệu chung về cầu đấu tép 60A Hivero

Dòng sản phẩm cầu đấu tép 60A Hivero là giải pháp kết nối điện công suất lớn được ứng dụng rộng rãi trong các tủ bảng điện hiện đại. Thiết bị này mang lại sự an toàn và tính thẩm mỹ cao cho toàn bộ hệ thống truyền tải năng lượng.

1.1. Nhận diện mã hàng ATB-60

Mã hàng ATB-60 Hivero sở hữu kích thước vật lý lớn nhất trong dải sản phẩm domino tép một tầng của hãng. Bề mặt ngoài của thiết bị được đúc từ nhựa kỹ thuật màu đen nhám, mang lại cảm giác cứng cáp và chuyên nghiệp. Hai đầu sản phẩm có khoang chứa dây rộng rãi, tương thích với các loại cáp động lực tiết diện lớn lên đến 16mm². Mặt trên bố trí hệ thống ốc siết kim loại to bản, cho phép người thợ sử dụng lực siết mạnh mà không làm trờn ren.

Thông số dòng điện định mức 60A được in dập nổi rõ ràng trên sườn thiết bị giúp kỹ thuật viên dễ dàng nhận biết. Sự gia tăng về mặt kích thước vật lý giúp thiết bị tản nhiệt tốt hơn khi hoạt động liên tục ở mức tải tối đa. Khoảng cách giữa các điểm đấu nối được kéo giãn, tạo điều kiện thuận lợi cho kỹ thuật viên khi thao tác bấm cosse. Các chi tiết góc cạnh được bo tròn tỉ mỉ, ngăn ngừa tình trạng trầy xước cáp điện trong quá trình luồn dây.



1.2. Cấu trúc ghép nối linh hoạt

Điểm khác biệt lớn nhất của thiết bị này là khả năng lắp ghép từng module độc lập thông qua các rãnh trượt âm dương hai bên hông. Cơ chế này cho phép người thi công tùy ý tăng giảm số lượng cực đấu nối dựa trên nhu cầu thực tế của từng cụm máy. Việc sử dụng Domino Tép Hivero dạng module giúp tiết kiệm đáng kể không gian so với các giải pháp đấu nối truyền thống. Khi cần thay thế một phần tử bị hỏng, người thợ chỉ việc nới lỏng hai đầu và rút mắt ghép đó ra ngoài. Sự linh hoạt này giúp rút ngắn thời gian bảo trì và không làm gián đoạn cấu trúc của các mạch điện lân cận.

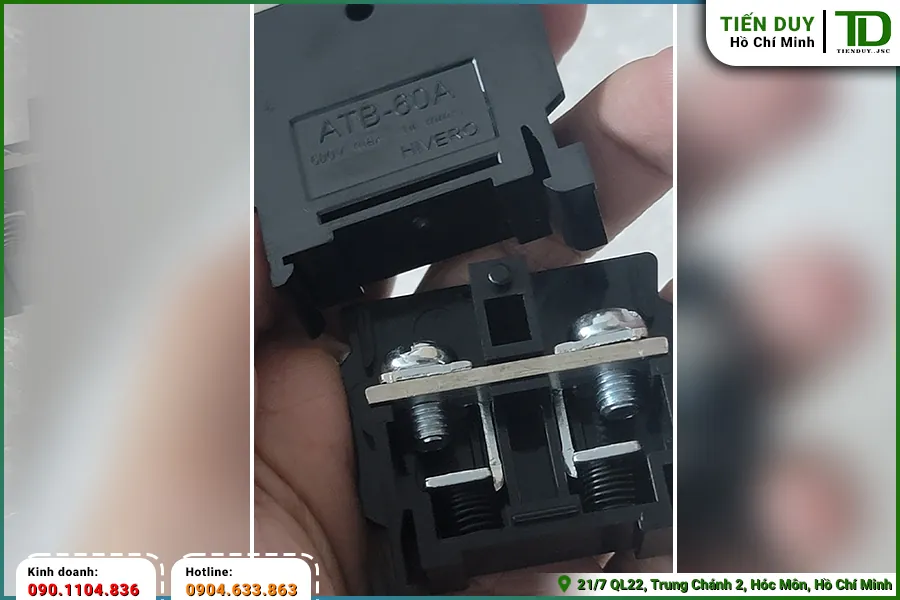

2. Đặc điểm cấu tạo và thông số kỹ thuật

Cầu đấu tép 60A Hivero được thiết kế với những thông số kỹ thuật vượt trội nhằm đáp ứng yêu cầu khắt khe của môi trường công nghiệp. Mọi chi tiết cấu thành đều hướng tới mục tiêu đảm bảo an toàn và duy trì hiệu suất truyền dẫn.

2.1. Khả năng chịu tải dòng điện 60A

Đặc điểm cầu đấu tép 60A nổi bật nhất chính là khả năng chịu tải liên tục lên đến 60 ampe mà không bị suy giảm đặc tính cơ lý. Mức dòng điện này hoàn toàn đáp ứng được nhu cầu cấp nguồn cho các động cơ công suất lớn hoặc hệ thống gia nhiệt trung tâm. Lõi dẫn điện bên trong sử dụng hợp kim đồng nguyên khối, giúp giảm thiểu tối đa điện trở tiếp xúc tại điểm nối. Khả năng tản nhiệt xuất sắc của lõi đồng ngăn ngừa hiện tượng quá nhiệt cục bộ khi hệ thống hoạt động ở mức tải định mức. Việc tuân thủ đúng giới hạn dòng điện sẽ kéo dài tuổi thọ của toàn bộ cụm đấu nối trong tủ điện.



2.2. Vật liệu lõi đồng và ốc siết cường độ cao

Thành phần dẫn điện cốt lõi được mạ một lớp hợp kim chống oxy hóa, giúp bề mặt không bị xỉn màu khi tiếp xúc với không khí ẩm. Độ cứng của hợp kim đồng được tinh chỉnh để không bị biến dạng vĩnh viễn khi chịu lực tì đè từ ốc siết kim loại. Hệ thống ốc vít và cơ cấu ép dây được gia công từ thép cường độ cao, mạ kẽm chống gỉ sét toàn diện. Ren ốc được tiện sâu và chính xác, đảm bảo lực ép phân bố đều lên bề mặt lõi cáp hoặc đầu cosse. Cơ cấu ngàm chống trượt bên dưới ốc vít giữ cho dây cáp động lực luôn bám chặt vào lõi đồng khi có rung động.



2.3. Vỏ nhựa cách điện chống cháy

Phần nhựa bao bọc bên ngoài được ép phun từ hạt nhựa kỹ thuật chất lượng cao, có khả năng chịu nhiệt độ khắc nghiệt. Vật liệu này không bị giòn gãy hay biến dạng dưới tác động của sự thay đổi nhiệt độ luân phiên trong nhà xưởng. Khả năng cách điện tuyệt vời của lớp vỏ giúp ngăn chặn dòng rò rỉ ra vỏ tủ, bảo vệ an toàn tuyệt đối cho người vận hành. Bề mặt nhựa không bắt lửa và có khả năng tự dập tắt khi xảy ra sự cố chập cháy cục bộ bên trong khoang chứa dây. Các đặc tính này đóng vai trò quan trọng trong việc duy trì sự ổn định của hệ thống phân phối nguồn.

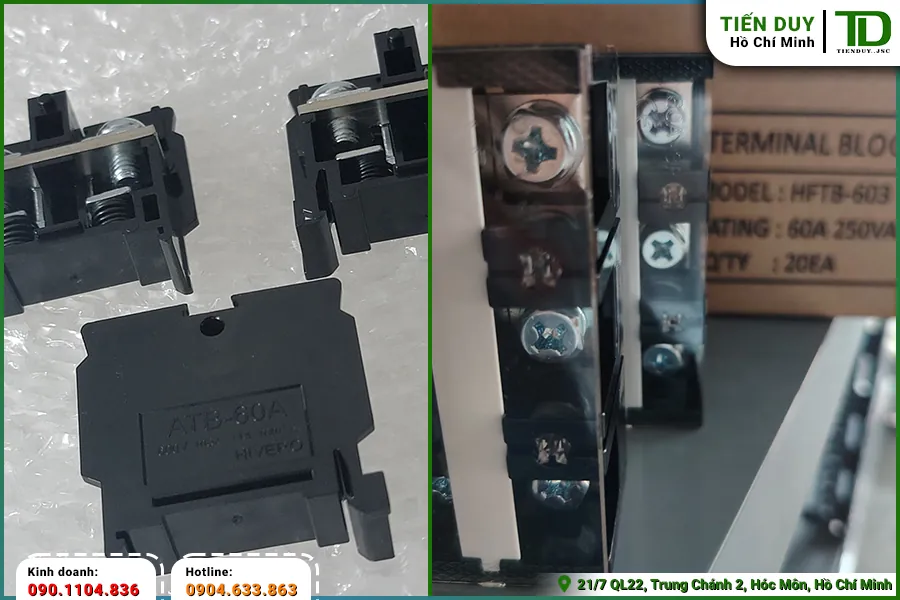

3. So sánh cầu đấu tép 60A Hivero với domino khối 60A

Việc lựa chọn giữa cầu đấu tép 60A Hivero và các loại domino khối đúc liền luôn là bài toán cần cân nhắc kỹ lưỡng. Dưới đây là những phân tích chuyên sâu giúp kỹ sư thiết kế đưa ra quyết định vật tư chính xác nhất.

3.1. Sự khác biệt về tính linh hoạt khi lắp đặt

Domino khối 60A thường được đúc cố định với số lượng cực chẵn như 3P, 4P hoặc 6P, gây lãng phí nếu nhu cầu thực tế chỉ cần số lượng lẻ. Ngược lại, phiên bản tép rời cho phép người thợ ghép nối chính xác số lượng module tương ứng với số lõi cáp cần phân phối. Cơ cấu ngàm kẹp đàn hồi giúp thiết bị bám chặt lên thanh ray nhôm chỉ bằng một thao tác ấn nhẹ từ trên xuống. Trong khi đó, domino khối bắt buộc phải sử dụng ốc vít để bắt cố định trực tiếp vào tấm panel lưng tủ điện.

Sự linh hoạt trong cách thức lắp đặt giúp phiên bản tép rời chiếm ưu thế tuyệt đối trong các dự án yêu cầu tiến độ thi công nhanh. Việc không phải khoan taro lỗ trên tấm panel giúp giảm thiểu lượng mạt sắt rơi rớt vào các thiết bị điện tử bên dưới. Kỹ thuật viên có thể dễ dàng trượt dải domino sang trái hoặc phải để căn chỉnh vị trí cho phù hợp với máng cáp. Khả năng tùy biến cao này đặc biệt hữu ích khi thiết kế tủ điện chưa được chốt cố định ngay từ ban đầu.



3.2. Khả năng tối ưu không gian máng cáp

Kích thước vật lý của một dải domino tép ghép lại thường nhỏ gọn hơn đáng kể so với một khối domino đúc liền có cùng số cực. Chiều rộng của mỗi mắt ghép được thu hẹp tối đa nhằm tiết kiệm diện tích mặt bằng bên trong các vỏ tủ điện có kích thước giới hạn. Sự gọn gàng này giúp các kỹ sư dễ dàng bố trí nhiều hàng thiết bị song song nhau mà không làm rối loạn luồng không khí tản nhiệt. Khoảng cách an toàn giữa các hàng thiết bị luôn được duy trì ở mức lý tưởng, tạo điều kiện thuận lợi cho thao tác luồn cáp. Việc quy hoạch không gian hợp lý giúp nâng cao mật độ thiết bị trên một mét vuông bảng táp lô.



3.3. Chi phí vật tư và bảo trì thay thế

Khi một cực tiếp xúc trên domino khối bị hỏng do siết quá lực, người dùng buộc phải vứt bỏ và thay mới toàn bộ cả khối thiết bị. Điều này gây lãng phí vật tư rất lớn và làm tăng chi phí bảo trì định kỳ cho các nhà máy sản xuất. Với thiết kế module độc lập, kỹ thuật viên chỉ cần tháo rời và thay thế duy nhất mắt ghép bị lỗi mà không ảnh hưởng đến các cực lân cận. Quá trình khắc phục sự cố diễn ra nhanh chóng, giúp hệ thống sớm quay trở lại trạng thái vận hành bình thường. Mặc dù chi phí đầu tư ban đầu có thể nhỉnh hơn, nhưng lợi ích kinh tế lâu dài mà phiên bản tép rời mang lại là không thể phủ nhận.



3.4. Mức độ tản nhiệt khi mang tải lớn

Khi truyền tải dòng điện 60A liên tục, nhiệt lượng sinh ra tại các điểm tiếp xúc là một vấn đề kỹ thuật cần đặc biệt lưu tâm. Domino khối đúc liền thường có khối lượng nhựa bao bọc rất lớn, làm giảm khả năng thoát nhiệt của các lõi đồng bên trong. Thiết kế dạng tép rời tạo ra các khe hở vi mô giữa các mắt ghép, giúp luồng không khí lưu thông dễ dàng qua từng phần tử. Khả năng tản nhiệt độc lập của mỗi module giúp duy trì nhiệt độ hoạt động luôn nằm trong giới hạn an toàn cho phép. Sự ổn định về mặt nhiệt học giúp ngăn ngừa hiện tượng lão hóa vỏ nhựa, kéo dài tuổi thọ cho toàn bộ cụm đấu nối.



4. Các ứng dụng thực tế trong tủ điện công nghiệp

Nhờ khả năng chịu tải vượt trội, cầu đấu tép 60A Hivero xuất hiện phổ biến trong các hệ thống tủ bảng điện phân phối và điều khiển. Thiết bị đóng vai trò như một điểm trung chuyển năng lượng an toàn và đáng tin cậy.

4.1. Phân phối nguồn động lực chính

Ứng dụng cầu đấu tép 60A phổ biến nhất là làm điểm cấp nguồn động lực cho các cụm máy bơm hoặc quạt hút công nghiệp. Cáp nguồn từ aptomat tổng sẽ được đấu nối vào một bên của dải domino, bên còn lại sẽ tiếp nhận cáp kéo từ động cơ lên. Phương pháp này giúp cách ly lực kéo cơ học từ tuyến cáp dài, bảo vệ các chân cực mỏng manh của thiết bị đóng cắt. Việc đo đạc dòng điện hoặc kiểm tra điện áp pha cũng được thực hiện dễ dàng ngay tại các ốc siết trung gian này. Sự phân tách rõ ràng giữa phần thiết bị và phần cáp ngoại vi giúp công tác bảo trì diễn ra an toàn hơn.

Tại các trạm xử lý nước ở TP.HCM, tủ điện thường phải điều khiển nhiều cụm động cơ hoạt động luân phiên liên tục. Kỹ thuật viên sẽ ghép ba mắt thiết bị lại với nhau để tạo thành một cụm phân phối tương ứng với ba pha L1, L2 và L3. Dây cáp tiết diện lớn sẽ được siết chặt vào cụm đấu nối, đảm bảo dòng điện khởi động của máy bơm đi qua một cách an toàn. Sự sắp xếp gọn gàng này giúp khoang động lực của tủ điện trở nên chuyên nghiệp và dễ dàng dò mạch khi có sự cố.



4.2. Cấp nguồn cho hệ thống gia nhiệt

Các lò sấy công nghiệp thường sử dụng hệ thống điện trở gia nhiệt có công suất tiêu thụ rất lớn. Đường cáp cấp nguồn cho điện trở đòi hỏi một điểm kết nối trung gian có khả năng chịu tải liên tục mà không sinh nhiệt quá mức. Mã hàng ATB-60 cung cấp khoang chứa dây rộng rãi, cho phép bấm các loại đầu cosse tiết diện lớn một cách dễ dàng. Điểm kết nối chắc chắn giúp ngăn ngừa tình trạng lỏng ốc sinh nhiệt, đảm bảo hệ thống sấy hoạt động đạt hiệu suất cao nhất. Sự ổn định của cụm đấu nối góp phần duy trì nhiệt độ lò sấy luôn chính xác theo yêu cầu công nghệ.

Nếu quý khách có nhu cầu tìm hiểu thêm về thông số kỹ thuật hoặc cần báo giá sỉ vật tư, vui lòng liên hệ Tiến Duy để được hỗ trợ. Đội ngũ của chúng tôi luôn sẵn sàng cung cấp giải pháp tối ưu cho các đơn vị sản xuất tủ bảng điện qua số điện thoại 0904.633.863 (Mr. Ninh).

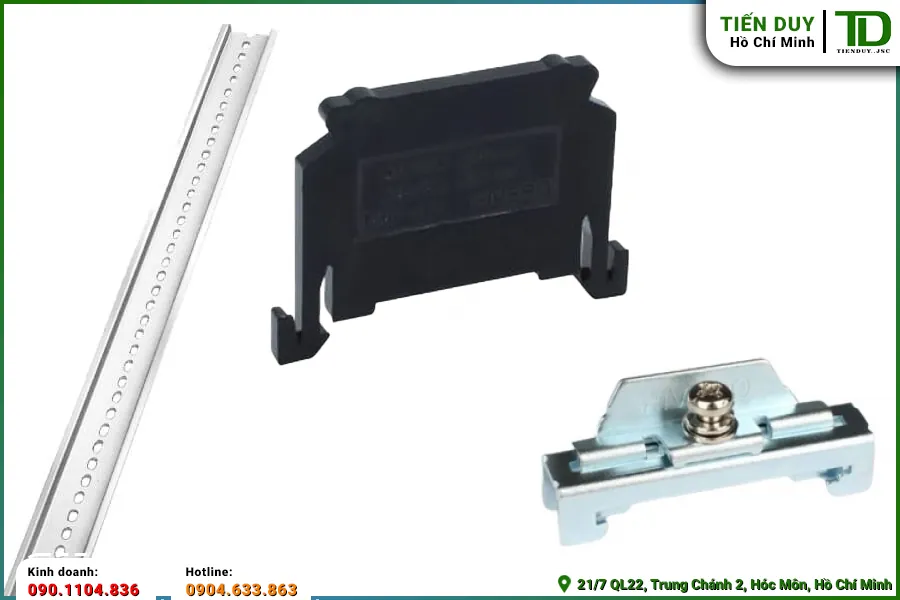

5. Hướng dẫn kết hợp phụ kiện cho dải đấu nối

Để hoàn thiện một cụm cầu đấu tép 60A Hivero an toàn, việc sử dụng các phụ kiện đi kèm là yêu cầu bắt buộc. Hệ sinh thái phụ kiện giúp bảo vệ thiết bị và cố định kết cấu cơ khí một cách vững chắc.

5.1. Nắp chặn cách điện (ATB-S60)

Do đặc thù thiết kế dạng module ghép nối, mắt ghép cuối cùng của dải domino luôn có một mặt hở lộ phần lõi đồng ra ngoài. Để khắc phục tình trạng này, người thi công phải sử dụng nắp chặn nhựa ATB-S60 để ốp kín mặt hở đó lại. Phụ kiện này được đúc theo đúng biên dạng của mã hàng ATB-60, tạo thành một khối hộp liền mạch và kín đáo. Thao tác gài nắp chặn rất đơn giản, chỉ cần ép chặt vào mắt cuối cùng cho đến khi các ngàm nhựa khớp vào nhau.

Sự hiện diện của nắp chặn giúp cách ly hoàn toàn các chi tiết mang điện, bảo vệ người vận hành khỏi nguy cơ điện giật. Vật liệu chế tạo nắp chặn đồng nhất với vỏ thiết bị, đảm bảo khả năng chống cháy và chịu nhiệt độ cao tương đương. Việc bỏ sót phụ kiện này trong quá trình thi công là một lỗi kỹ thuật nghiêm trọng thường bị các giám sát viên nhắc nhở. Một dải đấu nối chỉ được xem là hoàn thiện và an toàn khi hai đầu đều được che chắn cẩn thận.



5.2. Chặn sắt cố định (ATB-SN15)

Để giữ cho toàn bộ cụm thiết bị không bị xê dịch dọc theo thanh ray, kỹ thuật viên bắt buộc phải dùng chặn sắt ATB-SN15 khóa chặt ở hai đầu. Phụ kiện kim loại này được trang bị ốc siết cường độ cao, ghim sâu vào mép thanh ray nhôm để tạo ra lực bám vững chắc. Lực ép từ hai đầu chặn sắt dồn các mắt ghép lại sát nhau, triệt tiêu mọi khe hở vật lý có thể gây lỏng lẻo kết cấu. Khác với các loại chặn nhựa dễ bị nứt vỡ, chặn sắt mang lại độ bền cơ học vượt trội trong suốt vòng đời của tủ điện. Đây là chi tiết nhỏ nhưng đóng vai trò then chốt trong việc duy trì sự ổn định cơ khí cho toàn bộ hệ thống đấu nối.



5.3. Nắp đậy nhựa bảo vệ (ATB-60D)

Trong các môi trường công nghiệp nhiều bụi bẩn, việc sử dụng nắp đậy bảo vệ toàn dải là một yêu cầu kỹ thuật cần thiết. Mã phụ kiện ATB-60D được thiết kế với chiều rộng phù hợp để chụp kín toàn bộ phần ốc siết và dây dẫn của dải domino. Chất liệu nhựa trong suốt cho phép người thợ dễ dàng quan sát trạng thái của các điểm kết nối và đọc rõ các nhãn đánh số bên dưới. Nắp đậy này giúp ngăn chặn mạt sắt hoặc hơi ẩm xâm nhập vào làm tăng điện trở tiếp xúc của lõi đồng. Việc tháo lắp nắp đậy cũng rất dễ dàng, tạo điều kiện thuận lợi cho công tác đo đạc và bảo trì định kỳ.



5.4. Thanh ray nhôm và phụ kiện đánh số

Khâu định danh và lắp đặt vật lý được hỗ trợ tối đa bởi các phụ kiện chuyên dụng, giúp hệ thống trở nên quy chuẩn hơn.

• Thanh ray nhôm loại thường cung cấp rãnh trượt tiêu chuẩn để gài các mắt ghép một cách thẳng hàng và chắc chắn.
• Thanh ray loại bẻ được dập sẵn các rãnh khuyết, cho phép bẻ gãy theo chiều dài mong muốn mà không cần dùng cưa sắt.
• Miếng đánh số dạng dải dài được cắt nhỏ và cài vào rãnh trên lưng thiết bị để định danh từng điểm kết nối.
• Sự đồng bộ giữa các phụ kiện này giúp rút ngắn thời gian thi công và nâng cao tính thẩm mỹ cho tủ điện.



5.5. Tiêu chuẩn bấm cosse cho cáp dòng cao

Đối với dòng tải 60A, việc xử lý đầu cáp trước khi đưa vào cực đấu nối là một khâu kỹ thuật cực kỳ quan trọng. Dây dẫn phải được bấm đầu cosse kim loại phù hợp với tiết diện lõi đồng để gom gọn các sợi cáp tơi xốp. Kìm bấm cosse thủy lực thường được sử dụng để tạo ra lực ép đủ lớn, đảm bảo đầu cosse bám chặt vào lõi dây. Việc sử dụng đầu cosse giúp ngăn chặn tình trạng đứt gãy cáp khi bị mũi ốc vít tì đè trực tiếp với lực siết mạnh. Một đầu cosse được bấm chuẩn sẽ tối ưu hóa diện tích tiếp xúc, giảm thiểu điện trở và ngăn ngừa hiện tượng phát nhiệt cục bộ.

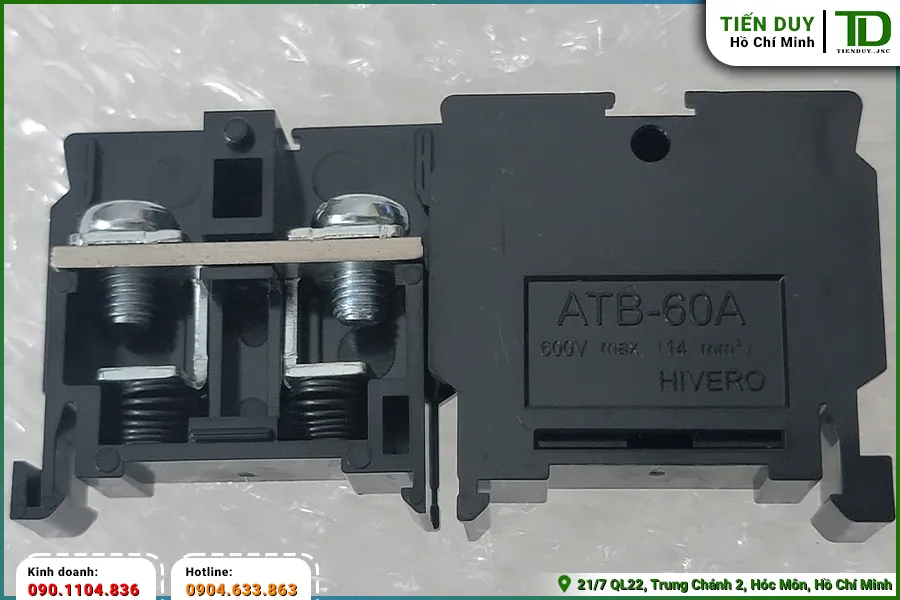

6. Tiêu chuẩn nghiệm thu an toàn điện

Quá trình nghiệm thu một cụm cầu đấu tép 60A Hivero đòi hỏi sự kiểm tra tỉ mỉ về cả mặt cơ khí lẫn điện học. Trước tiên, giám sát viên cần dùng tay lắc nhẹ toàn bộ dải domino để đảm bảo chúng đã được khóa chặt trên thanh ray bằng chặn sắt. Các mắt ghép phải nằm sát vào nhau, không có khe hở hở sáng và nắp chặn cách điện phải được lắp đặt đầy đủ ở vị trí cuối cùng. Dây dẫn đưa vào cực đấu nối phải được bấm đầu cosse gọn gàng, không để lộ các sợi đồng tơi xốp ra ngoài vùng kẹp của ốc siết. Việc kiểm tra lực siết ốc cũng rất quan trọng, đảm bảo ốc không bị lỏng nhưng cũng không siết quá tay gây nứt vỡ vỏ nhựa.

Về mặt điện học, kỹ thuật viên phải sử dụng đồng hồ vạn năng để đo thông mạch và kiểm tra điện trở tiếp xúc tại các điểm nối. Điện trở đo được phải nằm trong giới hạn cho phép, đảm bảo không có hiện tượng sụt áp khi dòng điện định mức chạy qua hệ thống. Khoảng cách cách điện giữa các pha phải được xác nhận bằng máy đo điện trở cách điện chuyên dụng để loại trừ nguy cơ phóng điện. Các nhãn đánh số thứ tự phải được gắn đầy đủ, rõ nét và khớp hoàn toàn với sơ đồ nguyên lý trong bản vẽ thiết kế tủ điện. Sự rõ ràng trong việc đánh dấu giúp công tác dò mạch và xử lý sự cố sau này diễn ra nhanh chóng và chính xác.

Cuối cùng, toàn bộ khu vực đấu nối phải được vệ sinh sạch sẽ, hút sạch mạt dây đồng và bụi bẩn phát sinh trong quá trình thi công. Nắp đậy bảo vệ trong suốt cần được lắp ráp ngay ngắn để che chắn cho hệ thống trước khi đóng điện vận hành thử nghiệm. Việc tuân thủ nghiêm ngặt các tiêu chuẩn nghiệm thu này giúp loại bỏ hoàn toàn các rủi ro tiềm ẩn, đảm bảo tủ điện hoạt động an toàn và bền bỉ. Một hệ thống được thi công chuẩn chỉ không chỉ mang lại sự an tâm cho người sử dụng mà còn khẳng định năng lực chuyên môn của đơn vị lắp ráp.
