Cầu đấu mắt rời 35A Hivero (mã ATB-35) là thiết bị kết nối điện 1P, chịu tải định mức 35A. Thiết bị này thường được dùng làm điểm cấp nguồn động lực cho động cơ, phân phối điện áp 220VAC/380VAC trong tủ điều khiển và làm trạm trung chuyển cáp hiện trường. Với thiết kế ghép nối linh hoạt trên thanh ray, kết hợp cùng nắp chặn ATB-S35 và chặn sắt ATB-SN15, sản phẩm đáp ứng hoàn hảo các tiêu chuẩn cách điện tại các khu công nghiệp thuộc TP.HCM.



1. Giới thiệu thông tin cơ bản về cầu đấu mắt rời 35A Hivero

Dòng sản phẩm cầu đấu mắt rời 35A Hivero là vật tư kết nối điện tiêu chuẩn được sử dụng rộng rãi trong các tủ bảng điện công nghiệp. Thiết bị này mang lại giải pháp truyền tải điện năng an toàn và hiệu quả cho nhiều ứng dụng khác nhau.

1.1. Nhận diện hình dáng và mã hàng ATB-35

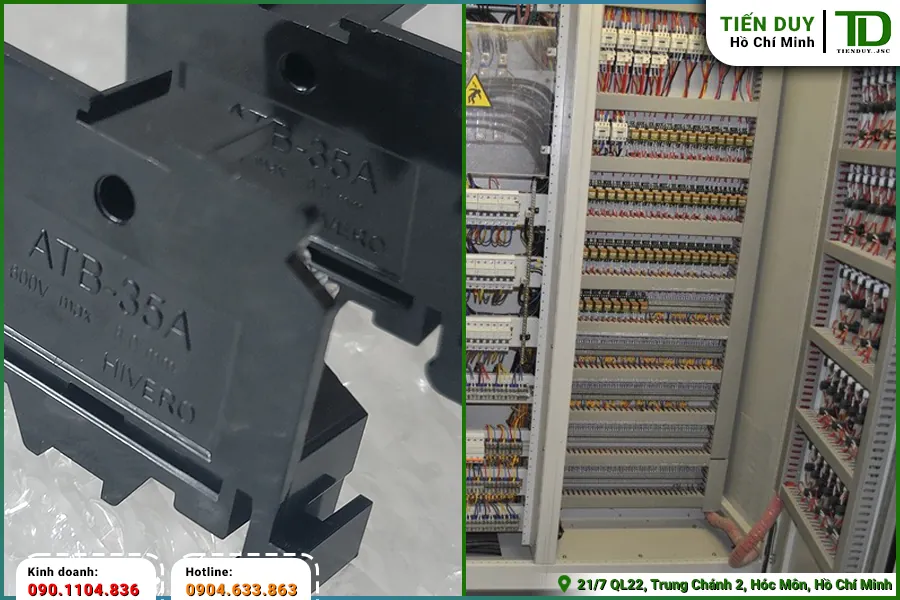

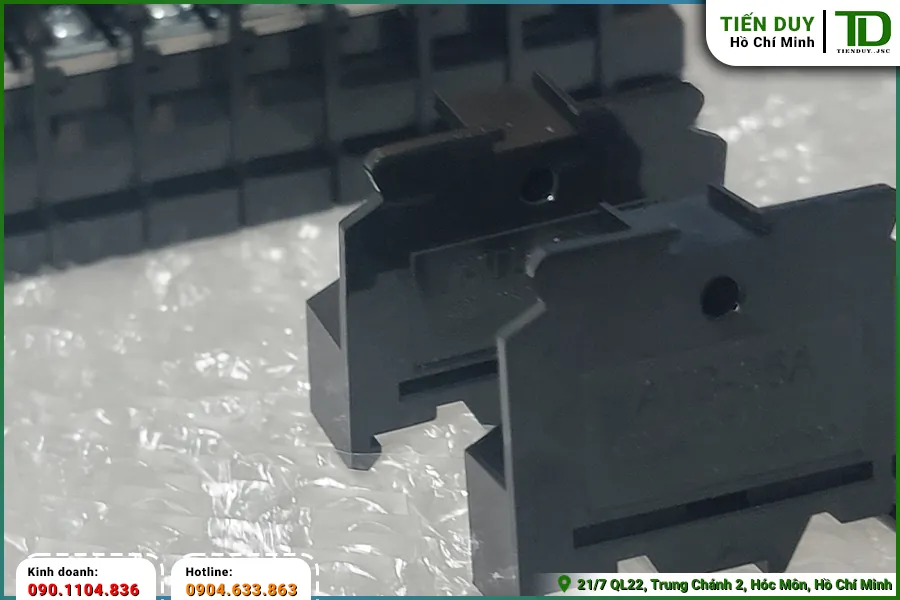

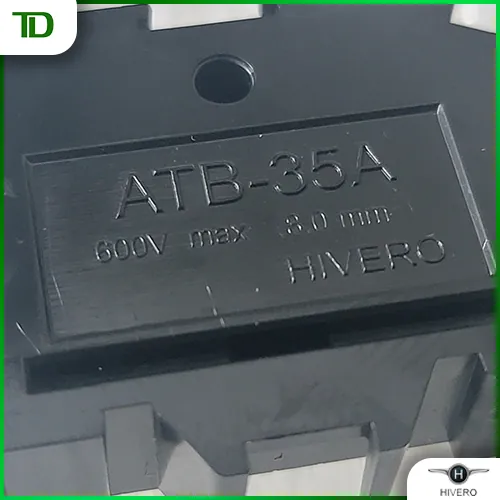

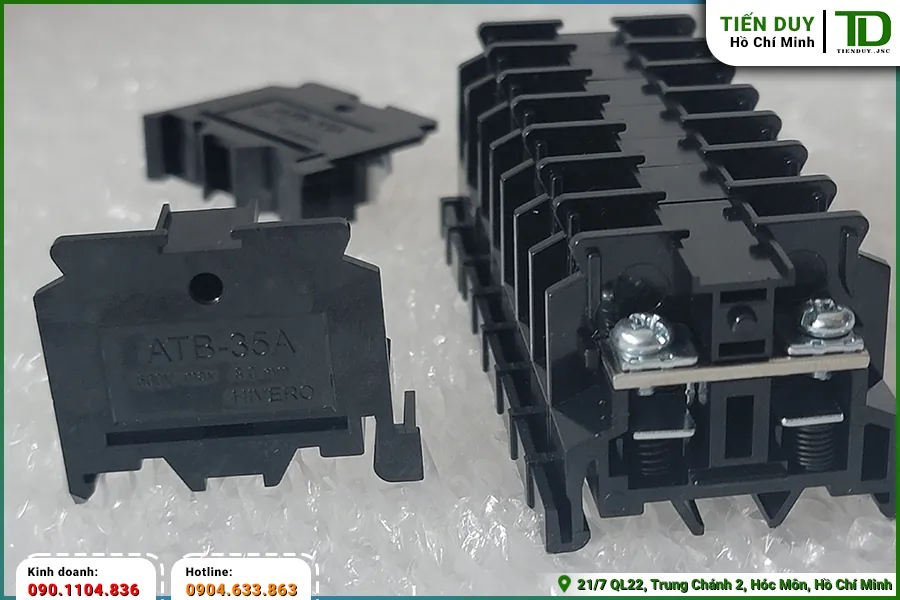

Mã hàng ATB-35 Hivero sở hữu thiết kế hình khối chữ nhật đặc trưng với lớp vỏ nhựa màu đen nhám cách điện. Kích thước của sản phẩm được mở rộng hơn so với các dòng công suất nhỏ nhằm tạo không gian chứa các lõi cáp tiết diện lớn. Hai bên hông thiết bị được đúc sẵn các rãnh trượt âm dương, hỗ trợ việc ghép nối nhiều module lại với nhau thành một dải dài liên tục. Mặt trên của thiết bị bố trí hệ thống ốc siết kim loại chắc chắn, đi kèm với khe cắm thẻ tên định danh. Người dùng có thể dễ dàng nhận biết thông số dòng điện 35A được in rõ nét ngay trên sườn của mỗi mắt ghép.

Sự gia tăng về mặt kích thước vật lý giúp thiết bị tản nhiệt tốt hơn khi hoạt động liên tục ở mức tải tối đa. Khoảng cách giữa các điểm đấu nối được kéo giãn, tạo điều kiện thuận lợi cho kỹ thuật viên khi thao tác bấm cosse và siết ốc. Bề mặt nhựa được gia công nhám nhẹ, chống trơn trượt khi người thợ cầm nắm lắp ráp bằng tay không. Các chi tiết góc cạnh được bo tròn tỉ mỉ, ngăn ngừa tình trạng trầy xước cáp điện trong quá trình luồn dây. Tổng thể thiết kế mang lại cảm giác cứng cáp và chuyên nghiệp cho toàn bộ cụm đấu nối trong tủ điện.



1.2. Đặc điểm cấu tạo lõi đồng và ốc siết

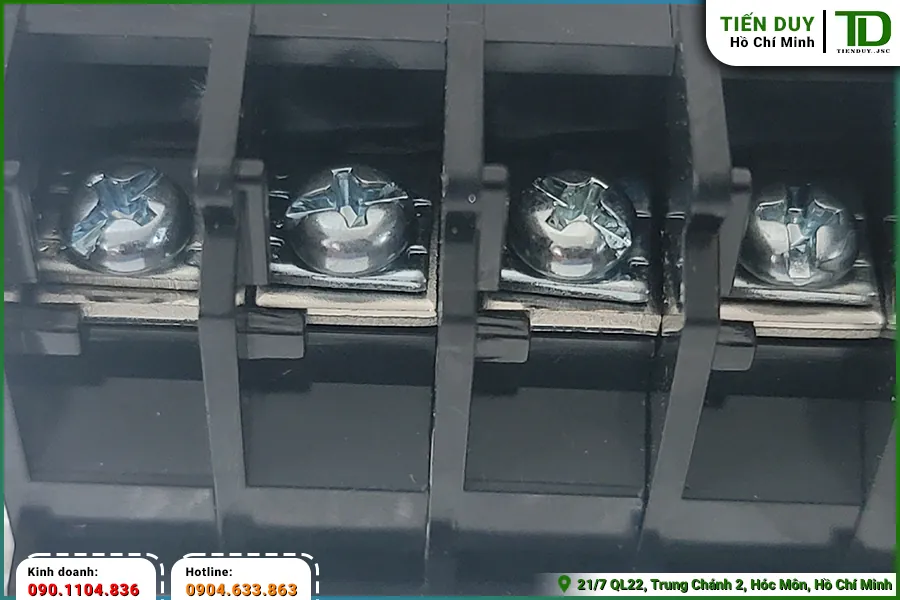

Thành phần dẫn điện cốt lõi bên trong thiết bị được chế tạo từ hợp kim đồng chất lượng cao, mạ lớp chống oxy hóa. Bề mặt tiếp xúc của lõi đồng được gia công phẳng mịn, giúp tối ưu hóa diện tích tiếp xúc với đầu cosse và giảm thiểu điện trở. Hệ thống ốc siết bằng thép mạ kẽm cường độ cao cung cấp lực ép mạnh mẽ, giữ chặt dây cáp không bị tuột khi có rung động. Cơ cấu ngàm chống trượt bên dưới ốc vít đảm bảo kết nối luôn ổn định trong suốt quá trình máy móc vận hành. Sự kết hợp giữa lõi đồng và ốc siết thép tạo nên một điểm đấu nối bền bỉ, chịu được dòng tải liên tục mà không sinh nhiệt quá mức.



2. Sử dụng làm điểm cấp nguồn động lực cho động cơ

Ứng dụng phổ biến nhất của cầu đấu mắt rời 35A Hivero là làm điểm trung gian phân phối nguồn điện động lực. Khả năng chịu tải cao giúp thiết bị đáp ứng tốt các yêu cầu khắt khe của hệ thống truyền động.

2.1. Đấu nối cáp nguồn từ khởi động từ

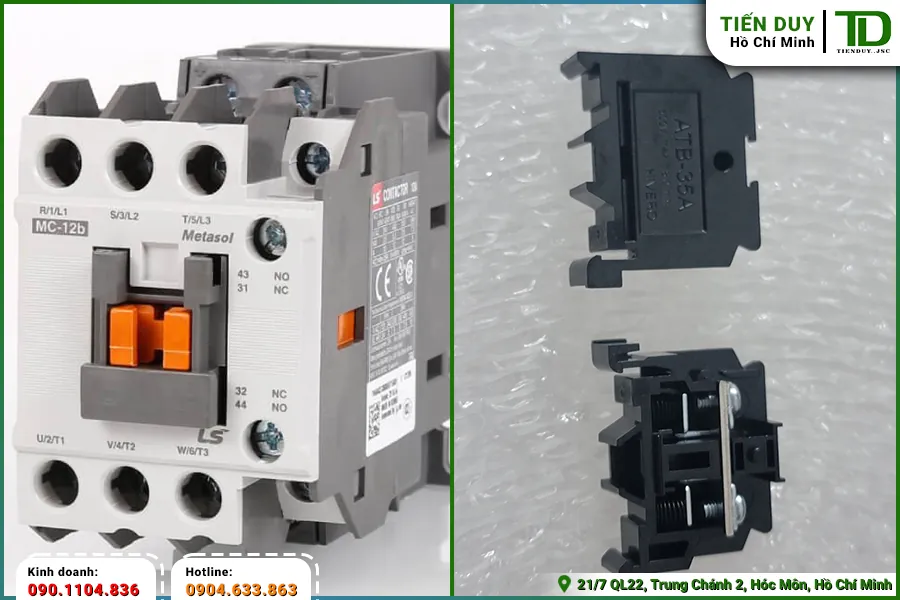

Trong các mạch khởi động động cơ, cáp nguồn từ ngõ ra của contactor thường không được kéo thẳng đến thiết bị hiện trường. Thay vào đó, kỹ thuật viên sẽ đấu nối cáp từ khởi động từ vào một bên của dải domino tép 35A. Bên còn lại của dải đấu nối sẽ tiếp nhận cáp nguồn kéo từ động cơ lên tủ điện. Phương pháp này giúp cách ly lực kéo cơ học từ tuyến cáp dài, bảo vệ các chân cực mỏng manh của contactor khỏi nguy cơ gãy vỡ. Việc đo đạc dòng điện hoặc kiểm tra điện áp pha cũng được thực hiện dễ dàng ngay tại các ốc siết trung gian này.

Sự phân tách rõ ràng giữa phần thiết bị đóng cắt và phần cáp ngoại vi giúp công tác bảo trì diễn ra an toàn hơn. Khi cần thay thế contactor bị hỏng, người thợ không phải tháo dỡ toàn bộ tuyến cáp nặng nề kéo từ dưới xưởng lên. Các điểm kết nối trung gian cũng tạo ra một khoảng đệm an toàn, ngăn chặn hiện tượng ngắn mạch lan truyền ngược về thiết bị điều khiển. Khoang chứa dây rộng rãi của mã hàng ATB-35 cho phép sử dụng các loại cáp động lực có tiết diện lên đến 6mm2. Đây là giải pháp thi công chuẩn mực được áp dụng rộng rãi tại các nhà máy sản xuất hiện đại.



2.2. Phân nhánh điện áp 3 pha cho máy bơm

Tại các trạm xử lý nước ở TP.HCM, tủ điện thường phải điều khiển nhiều cụm máy bơm hoạt động luân phiên. Ứng dụng cầu đấu 35A được triển khai để phân nhánh nguồn điện 3 pha 380VAC từ aptomat tổng đến từng nhánh khởi động từ riêng biệt. Kỹ thuật viên sẽ ghép ba mắt ATB-35 lại với nhau để tạo thành một cụm phân phối tương ứng với ba pha L1, L2 và L3. Dây cáp tiết diện lớn sẽ được siết chặt vào cụm đấu nối, đảm bảo dòng điện khởi động của máy bơm đi qua một cách an toàn. Sự sắp xếp gọn gàng này giúp khoang động lực của tủ điện trở nên chuyên nghiệp và dễ dàng bảo trì hơn.



2.3. Đảm bảo khoảng cách cách điện an toàn

Khi truyền tải dòng điện 35A, nguy cơ phóng điện hồ quang giữa các pha liền kề là một vấn đề kỹ thuật cần đặc biệt lưu tâm. Lớp vỏ nhựa của thiết bị được thiết kế với độ dày tiêu chuẩn, tạo ra vách ngăn cách điện vững chắc giữa các lõi đồng mang điện. Khoảng cách vật lý giữa các ốc siết được tính toán kỹ lưỡng để triệt tiêu hoàn toàn hiện tượng rò rỉ điện áp trong môi trường độ ẩm cao. Bề mặt vật liệu có khả năng tự dập tắt lửa, ngăn chặn sự lây lan của ngọn lửa nếu xảy ra sự cố ngắn mạch cục bộ. Nhờ vậy, hệ thống phân phối nguồn luôn duy trì được trạng thái vận hành an toàn tuyệt đối.



3. Các ứng dụng phân phối điện áp trong tủ điều khiển

Bên cạnh mạch động lực, cầu đấu mắt rời 35A Hivero còn đảm nhận vai trò phân phối điện áp cho các phụ tải nội bộ. Thiết bị giúp quy hoạch hệ thống dây dẫn một cách khoa học và trật tự.

3.1. Cấp nguồn cho hệ thống điện trở sấy

Các tủ điện đặt ngoài trời thường được trang bị hệ thống điện trở sấy để ngăn ngừa hiện tượng đọng sương làm hỏng linh kiện. Điện trở sấy công suất lớn đòi hỏi một đường cấp nguồn ổn định với khả năng chịu tải liên tục. Kỹ sư thiết kế thường sử dụng mã hàng ATB-35 Hivero để làm điểm kết nối trung gian giữa bộ điều khiển nhiệt độ và thanh gia nhiệt. Khoang chứa dây rộng rãi cho phép bấm các loại đầu cosse càng cua hoặc cosse tròn tiết diện lớn một cách dễ dàng. Điểm kết nối chắc chắn giúp ngăn ngừa tình trạng lỏng ốc sinh nhiệt, đảm bảo hệ thống sấy hoạt động hiệu quả.



3.2. Phân phối nguồn 220VAC nội bộ

Trong các vỏ tủ có kích thước lớn, nhu cầu sử dụng nguồn điện 220VAC cho đèn chiếu sáng, quạt thông gió và ổ cắm bảo trì là rất cao. Thiết bị này đóng vai trò như một thanh cái thu nhỏ, tiếp nhận nguồn tổng và chia nhỏ ra nhiều nhánh phụ tải khác nhau. Việc sử dụng các thanh đồng liên kết cắm ngang qua các mắt ghép giúp nối tắt nhiều cực lại với nhau một cách nhanh chóng. Giải pháp này thay thế hoàn toàn phương pháp nối dây thủ công quấn băng keo tiềm ẩn nhiều rủi ro chạm chập. Mạch điện nội bộ trở nên gọn gàng, dễ kiểm soát và đáp ứng đúng các tiêu chuẩn an toàn công nghiệp.



3.3. Kết nối van tuyến tính dòng cao

Các hệ thống điều khiển lưu lượng chất lỏng thường sử dụng van tuyến tính có dòng khởi động khá lớn. Tín hiệu điều khiển và nguồn cấp cho van cần được truyền dẫn qua một hệ thống đấu nối có độ tin cậy cao. Dải domino tép 35A cung cấp điểm tiếp xúc hoàn hảo, đảm bảo không có hiện tượng sụt áp làm sai lệch hành trình đóng mở của van. Lực siết ốc mạnh mẽ giữ cho cáp tín hiệu luôn bám chặt vào lõi đồng, loại bỏ tình trạng nhiễu điện từ do tiếp xúc chập chờn. Sự ổn định của điểm kết nối góp phần nâng cao độ chính xác cho toàn bộ chu trình tự động hóa.



3.4. Tích hợp linh hoạt nhờ cơ chế cầu đấu mắt rời Hivero

Khả năng tùy biến số lượng điểm kết nối là một ưu điểm vượt trội khi ứng dụng thiết bị vào thực tế thi công.

• Kỹ thuật viên có thể ghép nối chính xác số lượng module tương ứng với số lõi cáp cần phân phối.
• Việc bổ sung thêm một vài mắt ghép cho các phụ tải phát sinh được thực hiện dễ dàng mà không phá vỡ cấu trúc cũ.
• Cơ chế trượt khóa thông minh của cầu đấu mắt rời Hivero giúp các phần tử liên kết chặt chẽ trên thanh ray.
• Quá trình tháo rời một module bị lỗi diễn ra nhanh chóng, không làm gián đoạn hoạt động của các mạch điện lân cận.



4. Dùng làm trạm trung chuyển cáp hiện trường

Trong các dự án quy mô lớn, cầu đấu mắt rời 35A Hivero đóng vai trò như một trạm trung chuyển tín hiệu và năng lượng. Vị trí này thường được đặt ở dưới cùng của tủ điện để thuận tiện cho việc luồn cáp.

4.1. Tiếp nhận cáp nguồn từ xưởng sản xuất

Tuyến cáp động lực kéo từ các cỗ máy ngoài xưởng sản xuất thường có kích thước lớn và độ cứng rất cao. Việc uốn cong các sợi cáp này để đấu trực tiếp vào thiết bị đóng cắt bên trong tủ là một thách thức lớn đối với người thợ. Do đó, dải domino 35A được bố trí ngay tại cửa ngõ vào cáp để làm điểm tiếp nhận đầu tiên. Cáp hiện trường sẽ được siết chặt vào ngàm dưới của thiết bị, sau đó dùng dây nội bộ mềm hơn để đi lên các linh kiện phía trên. Phương pháp thi công này giúp giảm bớt áp lực cơ học lên vỏ tủ và tạo ra một không gian đi dây gọn gàng.

Sự hiện diện của trạm trung chuyển giúp phân tách rõ ràng ranh giới trách nhiệm giữa đội kéo cáp và đội đấu nối tủ điện. Đội thi công hiện trường chỉ cần đưa cáp vào đúng các vị trí đã được đánh số sẵn trên dải domino mà không cần mở sâu vào bên trong tủ. Điều này hạn chế tối đa rủi ro làm hỏng các bo mạch điện tử nhạy cảm do thao tác luồn cáp thô bạo. Các kỹ sư vận hành cũng dễ dàng kiểm soát được chất lượng của từng điểm đấu nối ngoại vi trước khi đóng điện. Một quy trình làm việc khoa học luôn bắt đầu từ việc quy hoạch không gian đấu nối hợp lý.



4.2. Cách ly lực kéo cơ học bảo vệ thiết bị

Khi máy móc vận hành, độ rung lắc truyền qua tuyến cáp có thể làm lỏng lẻo các điểm kết nối bên trong tủ điều khiển. Trạm trung chuyển đóng vai trò như một bộ giảm chấn, hấp thụ toàn bộ lực kéo và độ rung từ môi trường bên ngoài. Ngàm kẹp bám chặt vào thanh ray kết hợp với chặn sắt hai đầu giữ cho dải đấu nối đứng vững trước mọi tác động cơ học. Nhờ sự cách ly này, các thiết bị điện tử nhạy cảm như PLC hay biến tần được bảo vệ an toàn tuyệt đối. Tuổi thọ của toàn bộ hệ thống điều khiển được kéo dài đáng kể nhờ giải pháp thi công chuẩn mực này.



4.3. Quy hoạch dải màu dây dẫn trực quan

Việc quản lý hàng trăm sợi cáp đổ về tủ điện đòi hỏi một phương pháp quy hoạch khoa học và trực quan. Trạm trung chuyển cho phép kỹ sư sắp xếp các dải màu dây dẫn theo một trật tự nhất định, tương ứng với từng chức năng cụ thể. Dây pha, dây trung tính và dây tiếp địa được phân tách rõ ràng trên từng cụm mắt ghép riêng biệt. Sự ngăn nắp này giúp người vận hành dễ dàng nắm bắt sơ đồ đấu nối thực tế mà không cần phải lật giở bản vẽ nhiều lần. Một tủ điện có hệ thống dây dẫn được quy hoạch tốt luôn được đánh giá cao trong các đợt nghiệm thu kỹ thuật.



4.4. Hỗ trợ đo đạc kiểm tra thông mạch

Quá trình chạy thử nghiệm luôn đòi hỏi việc đo đạc và kiểm tra thông mạch liên tục tại nhiều vị trí khác nhau. Mặt trên của thiết bị cung cấp các điểm tiếp xúc lý tưởng để kỹ thuật viên đặt que đo của đồng hồ vạn năng. Người thợ có thể nhanh chóng xác định trạng thái có điện hay mất pha của từng nhánh cáp mà không cần phải tháo rời đầu nối. Khoảng cách an toàn giữa các ốc siết giúp thao tác đo đạc diễn ra thuận lợi, không lo chạm chập que đo gây ngắn mạch. Tính năng hỗ trợ này giúp rút ngắn đáng kể thời gian đưa hệ thống vào vận hành chính thức.



4.5. Rút ngắn thời gian bảo trì định kỳ

Công tác bảo dưỡng định kỳ tại các nhà máy luôn bị áp lực về mặt thời gian để không làm gián đoạn sản xuất. Việc sử dụng trạm trung chuyển giúp kỹ sư nhanh chóng khoanh vùng sự cố bằng cách cô lập từng nhánh cáp hiện trường. Khi cần thay thế một động cơ ngoài xưởng, người thợ chỉ việc tháo cáp tại dải domino thay vì can thiệp sâu vào bên trong tủ. Các thao tác siết ốc và kiểm tra lực kẹp cũng được thực hiện dễ dàng nhờ không gian thao tác rộng rãi ở phần đáy tủ. Sự tiện lợi này giúp tối ưu hóa chi phí nhân công và nâng cao hiệu quả của công tác bảo trì.

Nếu quý khách có nhu cầu tìm hiểu thêm về thông số kỹ thuật hoặc cần báo giá sỉ vật tư, vui lòng liên hệ Tiến Duy để được hỗ trợ nhanh chóng. Đội ngũ của chúng tôi luôn sẵn sàng cung cấp giải pháp tối ưu cho các đơn vị sản xuất tủ bảng điện. Hãy gọi ngay qua số điện thoại 0901.104.836 (Ms. Hiền) để nhận được chính sách chiết khấu dự án tốt nhất thị trường.



5. Hướng dẫn lắp ráp phụ kiện đồng bộ cho cụm thiết bị

Để hoàn thiện một dải đấu nối an toàn và đúng tiêu chuẩn, việc sử dụng các phụ kiện đi kèm là yêu cầu bắt buộc. Hệ sinh thái phụ kiện giúp bảo vệ thiết bị và cố định kết cấu cơ khí một cách vững chắc.

5.1. Nắp chặn cách điện ATB-S35

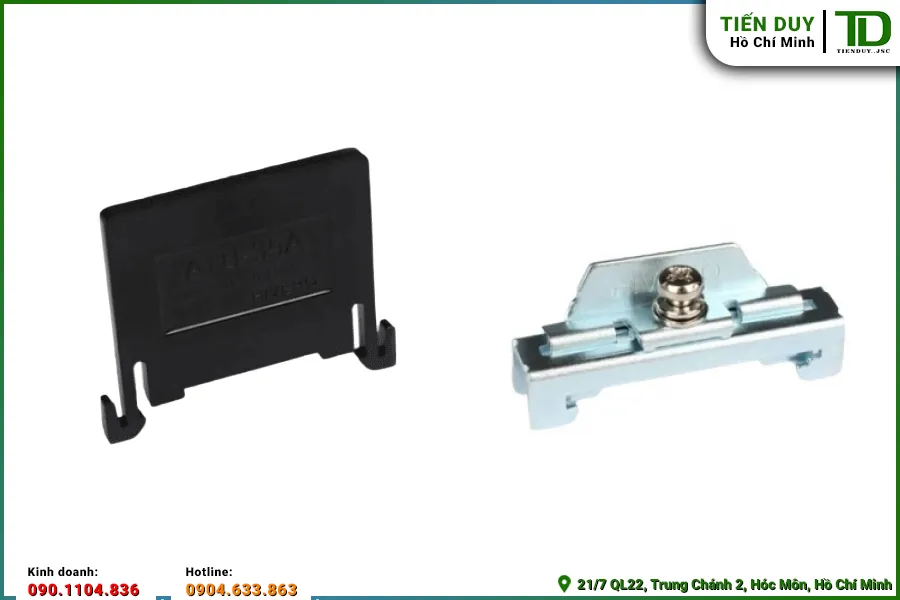

Do đặc thù thiết kế dạng module ghép nối, mắt ghép cuối cùng của dải domino luôn có một mặt hở lộ phần lõi đồng ra ngoài. Để khắc phục tình trạng này, người thi công phải sử dụng nắp chặn nhựa ATB-S35 để ốp kín mặt hở đó lại. Phụ kiện này được đúc theo đúng biên dạng của cầu đấu mắt rời 35A Hivero, tạo thành một khối hộp liền mạch và kín đáo. Thao tác gài nắp chặn rất đơn giản, chỉ cần ép chặt vào mắt cuối cùng cho đến khi các ngàm nhựa khớp vào nhau. Sự hiện diện của nắp chặn giúp cách ly hoàn toàn các chi tiết mang điện, bảo vệ người vận hành khỏi nguy cơ điện giật.



5.2. Chặn sắt cố định ATB-SN15

Để giữ cho toàn bộ cụm thiết bị không bị xê dịch dọc theo thanh ray, kỹ thuật viên bắt buộc phải dùng chặn sắt ATB-SN15 khóa chặt ở hai đầu. Phụ kiện kim loại này được trang bị ốc siết cường độ cao, ghim sâu vào mép thanh ray nhôm để tạo ra lực bám vững chắc. Lực ép từ hai đầu chặn sắt dồn các mắt ghép lại sát nhau, triệt tiêu mọi khe hở vật lý có thể gây lỏng lẻo kết cấu. Khác với các loại chặn nhựa dễ bị nứt vỡ, chặn sắt mang lại độ bền cơ học vượt trội trong suốt vòng đời của tủ điện. Đây là chi tiết nhỏ nhưng đóng vai trò then chốt trong việc duy trì sự ổn định cơ khí cho toàn bộ hệ thống đấu nối.



5.3. Nắp đậy nhựa và miếng đánh số

Trong các môi trường công nghiệp nhiều bụi bẩn, việc sử dụng nắp đậy bảo vệ toàn dải là một yêu cầu kỹ thuật cần thiết.

• Nắp đậy trong suốt giúp ngăn chặn mạt sắt hoặc hơi ẩm xâm nhập vào làm tăng điện trở tiếp xúc của lõi đồng.
• Người thợ vẫn có thể dễ dàng quan sát trạng thái dây dẫn và đọc rõ các nhãn đánh số bên dưới lớp bảo vệ.
• Miếng đánh số dạng dải dài được cắt nhỏ và cài vào rãnh trên lưng thiết bị để định danh từng điểm kết nối.
• Sự đồng bộ giữa các phụ kiện này giúp rút ngắn thời gian thi công và nâng cao tính thẩm mỹ cho tủ điện.

6. Tiêu chuẩn kiểm tra và nghiệm thu hệ thống đấu nối

Quá trình nghiệm thu một cụm cầu đấu mắt rời 35A Hivero đòi hỏi sự kiểm tra tỉ mỉ về cả mặt cơ khí lẫn điện học. Trước tiên, giám sát viên cần dùng tay lắc nhẹ toàn bộ dải domino để đảm bảo chúng đã được khóa chặt trên thanh ray bằng chặn sắt. Các mắt ghép phải nằm sát vào nhau, không có khe hở hở sáng và nắp chặn cách điện phải được lắp đặt đầy đủ ở vị trí cuối cùng. Dây dẫn đưa vào cực đấu nối phải được bấm đầu cosse gọn gàng, không để lộ các sợi đồng tơi xốp ra ngoài vùng kẹp của ốc siết. Việc kiểm tra lực siết ốc cũng rất quan trọng, đảm bảo ốc không bị lỏng nhưng cũng không siết quá tay gây nứt vỡ vỏ nhựa.

Về mặt điện học, kỹ thuật viên phải sử dụng đồng hồ vạn năng để đo thông mạch và kiểm tra điện trở tiếp xúc tại các điểm nối. Điện trở đo được phải nằm trong giới hạn cho phép, đảm bảo không có hiện tượng sụt áp khi dòng điện định mức chạy qua hệ thống. Khoảng cách cách điện giữa các pha phải được xác nhận bằng máy đo điện trở cách điện chuyên dụng để loại trừ nguy cơ phóng điện. Các nhãn đánh số thứ tự phải được gắn đầy đủ, rõ nét và khớp hoàn toàn với sơ đồ nguyên lý trong bản vẽ thiết kế tủ điện. Sự rõ ràng trong việc đánh dấu giúp công tác dò mạch và xử lý sự cố sau này diễn ra nhanh chóng và chính xác.

Cuối cùng, toàn bộ khu vực đấu nối phải được vệ sinh sạch sẽ, hút sạch mạt dây đồng và bụi bẩn phát sinh trong quá trình thi công. Nắp đậy bảo vệ trong suốt cần được lắp ráp ngay ngắn để che chắn cho hệ thống trước khi đóng điện vận hành thử nghiệm. Việc tuân thủ nghiêm ngặt các tiêu chuẩn nghiệm thu này giúp loại bỏ hoàn toàn các rủi ro tiềm ẩn, đảm bảo tủ điện hoạt động an toàn và bền bỉ. Một hệ thống được thi công chuẩn chỉ không chỉ mang lại sự an tâm cho người sử dụng mà còn khẳng định năng lực chuyên môn của đơn vị lắp ráp.
