Cầu đấu khối 30A Hivero (bao gồm các mã HFTB-303 đến HFTB-3010) là thiết bị kết nối trung gian chịu dòng 30A, thường được ứng dụng rộng rãi trong các loại tủ điện công nghiệp. Cụ thể, thiết bị được dùng trong tủ điện phân phối chiếu sáng để gom dây trung tính, tủ điều khiển động cơ cỡ nhỏ để cấp nguồn cho băng tải, và tủ điện máy gia công cơ khí nhờ khả năng chống rung lắc tốt. Sản phẩm giúp tối ưu hóa không gian trên bảng táp lô, đảm bảo an toàn cách điện và thuận tiện cho công tác bảo trì hệ thống.



1. Giới thiệu tổng quan về cầu đấu khối 30A Hivero

Thiết bị này là một trong những vật tư thiết yếu giúp kết nối và phân phối điện năng an toàn. Việc hiểu rõ bản chất sản phẩm sẽ giúp kỹ thuật viên ứng dụng chính xác vào từng hệ thống.

1.1. Đặc điểm nhận diện thiết bị

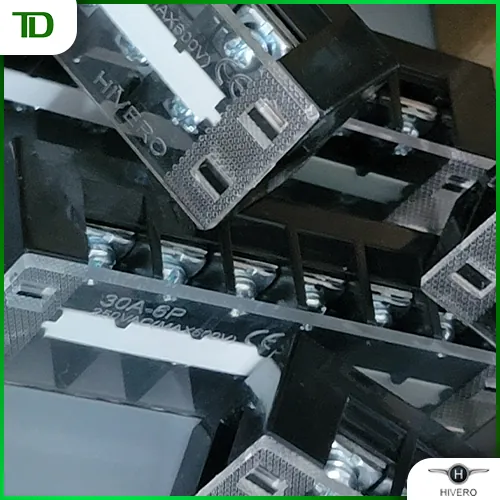

Sản phẩm được thiết kế dưới dạng một khối nhựa cách điện màu đen đặc trưng, tích hợp nhiều cực đấu nối liền kề nhau. Bề mặt thiết bị có in nổi logo thương hiệu Hivero cùng các thông số kỹ thuật cơ bản để người dùng dễ dàng tra cứu. Các ốc siết dây bằng kim loại sáng bóng được bố trí thành hai hàng song song, tạo sự thuận tiện tối đa khi thao tác bằng tua vít. Cấu trúc nguyên khối này không chỉ mang lại vẻ ngoài thẩm mỹ mà còn tăng cường độ cứng cáp cơ học. Nhờ thiết kế tiêu chuẩn, thiết bị dễ dàng được lắp đặt cố định lên các bảng táp lô bên trong không gian tủ điện.



1.2. Khả năng chịu tải định mức

Dòng điện định mức là yếu tố quan trọng nhất quyết định khả năng vận hành an toàn của cầu đấu khối 30A Hivero. Với ngưỡng chịu tải lên đến 30 Ampe, thiết bị hoàn toàn đáp ứng được nhu cầu truyền dẫn điện cho các mạch động lực công suất nhỏ. Thanh đồng thau nguyên chất bên trong đóng vai trò cốt lõi giúp dòng điện đi qua một cách trơn tru mà không gây ra hiện tượng sụt áp. Khả năng dẫn điện tốt cũng giúp triệt tiêu lượng nhiệt phát sinh tại các điểm tiếp xúc khi hệ thống hoạt động liên tục. Điều này đặc biệt có ý nghĩa trong các môi trường công nghiệp đòi hỏi độ tin cậy và tính ổn định cao.

Bên cạnh dòng điện, điện áp cách điện của thiết bị cũng được nhà sản xuất tính toán kỹ lưỡng theo tiêu chuẩn quốc tế. Lớp vỏ nhựa tổng hợp có khả năng chịu được điện áp cao, ngăn chặn triệt để hiện tượng phóng điện chéo giữa các pha liền kề. Các vách ngăn cách điện được đúc nhô cao tạo ra một khoảng cách an toàn tuyệt đối cho người thợ khi tiến hành đo đạc hoặc bảo trì. Sự kết hợp hoàn hảo giữa khả năng chịu tải và đặc tính cách điện giúp sản phẩm trở thành lựa chọn ưu tiên của nhiều kỹ sư cơ điện.

>>> Xem thêm: Domino 30A Hivero: thông tin, đặc điểm và ứng dụng



2. Cầu đấu khối 30A Hivero dùng trong tủ điện phân phối chiếu sáng

Hệ thống chiếu sáng nhà xưởng luôn đòi hỏi một tủ điện phân phối được tổ chức khoa học và an toàn. Thiết bị đấu nối đóng vai trò như một trạm trung chuyển giúp quản lý các lộ cáp hiệu quả.

2.1. Gom dây trung tính cho các lộ đèn

Trong các tủ điện chiếu sáng quy mô vừa và nhỏ, việc sử dụng thanh đồng cái để làm điểm nối trung tính thường gây lãng phí không gian. Thay vào đó, kỹ thuật viên sẽ sử dụng các loại Domino Hivero nhiều cực để gom toàn bộ dây trung tính của các lộ đèn về một mối. Các cực trên khối đấu nối được liên kết tắt với nhau bằng thanh đồng lược, tạo thành một điểm điện thế bằng không cực kỳ vững chắc. Giải pháp này giúp tiết kiệm đáng kể diện tích trên bảng táp lô, tạo sự thông thoáng cho các thiết bị đóng cắt khác. Việc đấu nối tập trung cũng giúp sơ đồ đi dây trở nên gọn gàng, dễ dàng kiểm soát hơn rất nhiều.

Khả năng chịu dòng 30A của thiết bị hoàn toàn dư dả để gánh tải cho dòng điện mất cân bằng chạy trên dây trung tính của hệ thống chiếu sáng. Các đầu cốt dây điện từ các nhánh đèn được siết chặt vào khe cắm, loại bỏ hoàn toàn nguy cơ lỏng lẻo gây ra tia lửa điện. Khi có nhu cầu mở rộng thêm lộ đèn mới, người thợ chỉ việc ghim thêm dây vào các cực còn trống một cách nhanh chóng. Sự tiện lợi này giúp rút ngắn thời gian thi công và tối ưu hóa chi phí vật tư cho toàn bộ dự án.



2.2. Phân nhánh nguồn điện một pha

Ngoài việc gom dây trung tính, tủ điện dùng cầu đấu khối 30A Hivero còn phát huy tác dụng trong việc phân nhánh nguồn điện pha cho các cụm đèn khác nhau. Nguồn điện từ aptomat tổng sẽ được đưa vào một cực của khối đấu nối, sau đó chia ra nhiều nhánh nhỏ đi đến các công tắc hoặc rơ le thời gian. Việc phân nhánh qua một trạm trung gian giúp cách ly các lỗi ngắn mạch cục bộ, không làm ảnh hưởng đến toàn bộ hệ thống chiếu sáng của nhà máy. Kỹ thuật viên có thể dễ dàng dùng đồng hồ vạn năng đo kiểm tra điện áp tại từng cực để xác định chính xác lộ đèn đang gặp sự cố.



3. Ứng dụng trong tủ điện điều khiển động cơ cỡ nhỏ

Các dây chuyền sản xuất tự động không thể thiếu các tủ điều khiển động cơ chuyên biệt. Linh kiện này là điểm then chốt giúp kết nối nguồn và tín hiệu một cách đồng bộ.

3.1. Kết nối cáp nguồn ra động cơ băng tải

Động cơ băng tải thường có công suất nhỏ nhưng lại hoạt động với tần suất khởi động và dừng liên tục trong suốt ca làm việc. Ứng dụng cầu đấu khối 30A Hivero được thể hiện rõ nhất qua việc làm điểm giao tiếp giữa cáp nguồn từ khởi động từ trong tủ và cáp điện kéo ra động cơ ngoài hiện trường. Ngàm kẹp dây hình chữ U của khối đấu nối ép chặt đầu cốt, đảm bảo dòng điện ba pha luôn được truyền tải đồng đều. Sự tiếp xúc hoàn hảo này giúp động cơ không bị mất pha đột ngột, ngăn ngừa tình trạng cháy cuộn dây stator gây thiệt hại lớn.

Việc bố trí một hàng các khối đấu nối ở dưới cùng của tủ điện giúp công tác kéo cáp từ mương cáp lên trở nên cực kỳ thuận tiện. Các nhãn tên được dán rõ ràng trên từng cực sẽ chỉ định chính xác lộ cáp nào thuộc về động cơ băng tải số mấy. Khi một động cơ bị hỏng cần tháo dỡ để mang đi quấn lại, thợ bảo trì chỉ việc nhả ốc tại khối đấu nối mà không cần đụng chạm đến phần mạch điều khiển phức tạp phía trên. Quy trình này đảm bảo an toàn tuyệt đối cho người thao tác và rút ngắn thời gian dừng máy của dây chuyền.



3.2. Đấu nối mạch bảo vệ quá tải

Mạch bảo vệ quá tải sử dụng rơ le nhiệt là thành phần bắt buộc phải có, và việc đấu nối chúng đòi hỏi sự tuân thủ các bước kỹ thuật sau:

• Nối tiếp các tiếp điểm phụ của rơ le nhiệt lại với nhau thành một chuỗi logic.
• Đưa tín hiệu tổng hợp ra các cực của khối đấu nối trước khi truyền về bộ điều khiển trung tâm.
• Siết chặt ốc vít để đảm bảo tín hiệu ngắt mạch luôn được truyền đi chính xác khi có sự cố kẹt trục.
• Dùng đồng hồ vạn năng đo thông mạch tại điểm tập trung này để xác nhận hệ thống bảo vệ đã sẵn sàng.



3.3. Cách ly tín hiệu từ biến tần

Biến tần là thiết bị điều khiển tốc độ động cơ đắt tiền và rất nhạy cảm với các xung nhiễu điện áp từ bên ngoài. Để bảo vệ các ngõ vào ra kỹ thuật số của biến tần, người ta thường dùng khối đấu nối làm lớp đệm cách ly cơ học với hệ thống nút nhấn ngoài mặt tủ. Các tín hiệu chạy, dừng, hoặc đảo chiều sẽ đi qua các cực của khối đấu nối trước khi tiến vào bo mạch điều khiển của biến tần. Nếu có lực kéo giật vô tình tác động lên bó dây, khối đấu nối sẽ giữ lại toàn bộ lực cơ học, bảo vệ an toàn cho các cổng kết nối mỏng manh.

Hơn nữa, việc sử dụng trạm nối trung gian giúp kỹ thuật viên dễ dàng thay đổi cấu hình điều khiển mà không phải tháo nắp bảo vệ của biến tần. Các thao tác đo đạc kiểm tra tín hiệu analog hoặc digital đều có thể thực hiện trực tiếp trên các ốc siết của khối đấu nối. Điều này đặc biệt hữu ích trong quá trình chạy thử nghiệm hoặc tinh chỉnh thông số vận hành của hệ thống băng tải. Một tủ điện được thiết kế qua các lớp cách ly bài bản luôn thể hiện được tính chuyên nghiệp và độ tin cậy cao.



4. Tích hợp vào tủ điện máy gia công cơ khí

Môi trường làm việc của các loại máy tiện, máy phay luôn đặt ra những thách thức lớn về độ rung lắc và bụi bẩn. Thiết bị đấu nối được thiết kế để khắc phục hoàn toàn những yếu tố bất lợi này.

4.1. Chống rung lắc cho các điểm nối dây

Máy gia công cơ khí khi hoạt động sẽ tạo ra những rung động tần số cao truyền trực tiếp vào khung vỏ tủ điện gắn liền trên thân máy. Nếu sử dụng các loại linh kiện kém chất lượng, ốc siết dây sẽ nhanh chóng bị nới lỏng, dẫn đến hiện tượng chập chờn tín hiệu hoặc mất nguồn đột ngột. Việc sử dụng cầu đấu khối Hivero giải quyết triệt để vấn đề này nhờ cơ cấu ren ốc sâu và ngàm kẹp dây bằng hợp kim cứng cáp. Lực ép được duy trì ổn định theo thời gian, đảm bảo các đầu cốt luôn bám chặt vào thanh đồng dẫn điện bất chấp mọi rung động cơ học.

Sự ổn định của các điểm đấu nối đóng vai trò quyết định đến độ chính xác của quá trình gia công phôi kim loại. Chỉ một tích tắc mất tín hiệu điều khiển cũng có thể làm sai lệch tọa độ dao cắt, gây hỏng hóc sản phẩm và thiệt hại về kinh tế. Do đó, việc trang bị cầu đấu khối 30A Hivero chất lượng cao là giải pháp phòng ngừa rủi ro rẻ tiền nhưng mang lại hiệu quả cực kỳ to lớn. Các kỹ sư chế tạo máy luôn ưu tiên lựa chọn những vật tư có khả năng chống chịu rung lắc tốt để nâng cao uy tín cho sản phẩm của mình.



4.2. Cấp nguồn cho hệ thống bơm làm mát

Quá trình cắt gọt kim loại sinh ra nhiệt lượng rất lớn, đòi hỏi phải có hệ thống bơm dung dịch làm mát hoạt động liên tục. Khối đấu nối 30A được sử dụng để cấp nguồn ba pha cho động cơ bơm chìm đặt trong bồn chứa dung dịch. Dòng khởi động của bơm thường khá cao, nhưng thanh đồng nguyên chất bên trong khối đấu nối hoàn toàn đủ khả năng chịu đựng mà không bị quá nhiệt. Việc kết nối chắc chắn giúp bơm hoạt động ổn định, cung cấp đủ lưu lượng dung dịch để bảo vệ tuổi thọ cho dao cụ và phôi gia công.



4.3. Liên kết tín hiệu cảm biến hành trình

Các máy CNC hiện đại sử dụng rất nhiều công tắc hành trình và cảm biến tiệm cận để xác định giới hạn di chuyển của các trục tọa độ. Dây tín hiệu từ các cảm biến này sẽ được kéo về tủ điện và ghim tập trung lên các cực của khối đấu nối. Dòng điện tín hiệu tuy nhỏ nhưng lại yêu cầu độ liền mạch tuyệt đối để bộ điều khiển trung tâm nhận diện chính xác vị trí cơ cấu chấp hành. Bề mặt tiếp xúc tốt của khối đấu nối giúp tín hiệu truyền về không bị suy hao, đảm bảo máy móc vận hành đúng theo chương trình đã lập trình.

Việc tập trung dây cảm biến cũng giúp công tác khắc phục sự cố diễn ra nhanh chóng hơn khi máy báo lỗi vượt quá hành trình. Kỹ thuật viên chỉ cần mở cửa tủ điện, dùng đồng hồ đo thông mạch tại các cực tương ứng để xác định xem cảm biến có bị hỏng hay đứt dây hay không. Phương pháp kiểm tra tại một điểm tập trung này hiệu quả hơn rất nhiều so với việc phải tháo dỡ các tấm ốp bảo vệ trên thân máy để đo trực tiếp. Sự tiện lợi này giúp giảm thiểu tối đa thời gian chết của thiết bị trong ca sản xuất.



4.4. Đảm bảo an toàn trong môi trường nhiều bụi

Xưởng cơ khí luôn tồn tại một lượng lớn mạt sắt và bụi kim loại lơ lửng trong không khí, dễ dàng xâm nhập vào bên trong tủ điện qua các khe thông gió. Nếu bụi kim loại bám vào các điểm đấu nối hở, chúng sẽ tạo ra đường dẫn điện gây ngắn mạch giữa các pha, dẫn đến cháy nổ nghiêm trọng. Lớp vỏ nhựa của khối đấu nối được thiết kế với các vách ngăn cách điện nhô cao, che chắn tối đa phần kim loại mang điện bên trong. Thiết kế này kết hợp với nắp che bụi trong suốt giúp bảo vệ an toàn tuyệt đối cho hệ thống điện trước các tác nhân ô nhiễm từ môi trường. Để hiểu rõ hơn về cấu tạo chi tiết và các thông số kỹ thuật của dòng sản phẩm này, quý khách có thể tham khảo thêm bài viết chuyên sâu.

Nếu quý khách có nhu cầu tìm hiểu thêm hoặc cần nhận báo giá sỉ các vật tư đấu nối tủ điện, vui lòng liên hệ Tiến Duy qua số điện thoại 0901.104.836 (Ms. Hiền) để được hỗ trợ nhanh chóng.



5. Những lưu ý khi lắp đặt thiết bị trong tủ điện

Để phát huy tối đa công năng của cầu đấu khối 30A Hivero, quá trình thi công cần tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật. Việc lắp đặt đúng chuẩn sẽ kéo dài tuổi thọ cho toàn bộ hệ thống.

5.1. Chọn tiết diện dây dẫn phù hợp

Việc lựa chọn tiết diện cáp điện tương thích với dòng định mức 30A là yếu tố tiên quyết để ngăn ngừa rủi ro cháy nổ do quá nhiệt. Kỹ thuật viên nên sử dụng các loại dây cáp đồng có tiết diện từ 2.5mm² đến 4.0mm² tùy thuộc vào công suất thực tế của phụ tải. Nếu dùng dây quá nhỏ, điện trở thuần của dây sẽ sinh ra nhiệt lượng lớn làm chảy lớp vỏ nhựa cách điện của khối đấu nối. Ngược lại, dây cáp quá to sẽ không thể lọt vừa vào khe cắm, gây khó khăn cho việc siết ốc và làm giảm diện tích tiếp xúc.

Trước khi đưa dây vào thiết bị, bắt buộc phải sử dụng kìm chuyên dụng để bấm đầu cốt chẻ hoặc cốt tròn cho tất cả các lõi đồng. Đầu cốt giúp gom gọn các sợi dây tơi xốp thành một khối vững chắc, tạo ra bề mặt tiếp xúc phẳng và rộng nhất với thanh dẫn điện. Tuyệt đối nghiêm cấm hành vi tuốt vỏ dây và nhét trực tiếp lõi đồng trần vào khe siết ốc vì điều này vi phạm nghiêm trọng tiêu chuẩn an toàn. Kỹ thuật bấm cốt đúng chuẩn không chỉ đảm bảo khả năng truyền tải điện mà còn mang lại vẻ đẹp thẩm mỹ cho tủ điện.



5.2. Bố trí khoảng cách cách điện an toàn

Khi định vị khối đấu nối lên bảng táp lô, người thợ cần tính toán khoảng cách an toàn thông qua các bước bố trí không gian sau:

• Tránh lắp đặt thiết bị quá sát với biến tần hoặc điện trở sấy để không bị ảnh hưởng bởi nhiệt lượng tỏa ra.
• Chừa đủ không gian trống phía trước và hai bên khối đấu nối để thuận tiện cho việc luồn dây cáp.
• Đảm bảo khoảng cách rò điện giữa các pha và giữa pha với vỏ tủ nối đất theo đúng quy chuẩn kỹ thuật.
• Bố trí linh kiện theo chiều ngang hoặc dọc một cách khoa học để luồng không khí làm mát lưu thông dễ dàng.



5.3. Đánh dấu nhãn tên cho từng lộ cáp

Một hệ thống điện chuyên nghiệp không thể thiếu hệ thống nhãn mác chỉ dẫn rõ ràng cho từng điểm đấu nối. Kỹ thuật viên cần sử dụng máy in nhãn chuyên dụng để tạo ra các thẻ tên tương ứng với bản vẽ thiết kế và dán lên từng cực của khối đấu nối. Nhãn tên phải thể hiện đầy đủ thông tin về chức năng của lộ cáp, ví dụ như nguồn cấp cho động cơ số 1 hoặc tín hiệu từ cảm biến số 2. Việc đánh dấu bài bản giúp bất kỳ người thợ nào cũng có thể đọc hiểu sơ đồ và tiến hành bảo trì mà không cần phải dò dây thủ công.

Ngoài nhãn dán trên thiết bị, các đầu dây cáp điện cũng cần được lồng ống gen đánh số thứ tự trước khi bấm đầu cốt. Sự đồng bộ giữa số thứ tự trên dây và nhãn tên trên khối đấu nối tạo ra một hệ thống tham chiếu chéo cực kỳ chính xác. Trong quá trình vận hành lâu dài, nếu có nhãn dán nào bị mờ hoặc bong tróc, ống gen đánh số sẽ là cơ sở để xác định lại chức năng của dây dẫn. Đây là một thói quen thi công tốt mà mọi nhà thầu cơ điện đều phải quán triệt cho đội ngũ kỹ thuật của mình.

6. Tiêu chuẩn đánh giá chất lượng tủ điện công nghiệp

Một tủ điện công nghiệp đạt chuẩn phải vượt qua hàng loạt các bài kiểm tra khắt khe về độ an toàn và tính ổn định trước khi đóng điện vận hành. Yếu tố đầu tiên được các giám sát viên đánh giá là chất lượng của các điểm đấu nối trung gian bên trong hệ thống. Lực siết ốc tại cầu đấu khối 30A Hivero phải đạt độ chặt tiêu chuẩn, không được phép có bất kỳ đầu cốt nào bị lỏng lẻo khi dùng tay lay nhẹ. Bề mặt các thanh đồng dẫn điện phải sáng bóng, không có dấu hiệu bị oxy hóa hay trầy xước sâu do thao tác thi công cẩu thả.

Tiêu chuẩn tiếp theo liên quan đến khả năng cách điện và tổ chức không gian bên trong vỏ tủ. Các bó dây cáp phải được luồn gọn gàng trong máng nhựa đục lỗ, không được để dây dẫn vắt ngang qua các thiết bị đóng cắt có nhiệt độ cao. Khoảng cách rò điện giữa các pha và giữa pha với vỏ tủ nối đất phải tuân thủ nghiêm ngặt theo quy chuẩn kỹ thuật điện hiện hành. Lớp vỏ nhựa của các linh kiện đấu nối phải chứng minh được khả năng chống cháy lan, đảm bảo sự cố ngắn mạch cục bộ không phát triển thành đám cháy lớn.

Cuối cùng, tính đồng bộ và hồ sơ hoàn công là thước đo sự chuyên nghiệp của đơn vị chế tạo tủ điện. Toàn bộ linh kiện sử dụng phải đúng mã hàng, đúng thông số định mức như đã cam kết trong dự toán ban đầu. Bản vẽ sơ đồ nguyên lý và sơ đồ đấu dây thực tế phải khớp nhau hoàn toàn, đi kèm với hệ thống nhãn mác chỉ dẫn rõ ràng, sắc nét. Những tủ điện đáp ứng trọn vẹn các tiêu chí này sẽ mang lại sự an tâm tuyệt đối cho chủ đầu tư, đảm bảo dây chuyền sản xuất tại TP.HCM mở rộng luôn vận hành với hiệu suất cao nhất.
