Cầu đấu điện tủ điều khiển (terminal block) là linh kiện cơ điện thiết yếu, đóng vai trò làm trạm trung chuyển trung gian để kết nối cáp tín hiệu từ bộ vi xử lý trung tâm (PLC, biến tần) ra các cơ cấu chấp hành ngoại vi (cảm biến, van điện từ, động cơ). Tại các nhà máy sản xuất thuộc siêu đô thị TP.HCM hiện nay, khi mức độ phức tạp của dây chuyền tự động hóa ngày càng cao, hệ thống cáp nội bộ có thể lên tới hàng ngàn sợi. Việc sử dụng cầu đấu chia dây chuẩn công nghiệp không chỉ giúp quy hoạch lưới điện chống nhiễu tín hiệu chéo hiệu quả, mà còn giúp kỹ sư giảm thiểu đáng kể thời gian dò dây khi bảo trì sự cố. Bài viết dưới đây sẽ phân tích chuyên sâu về cấu tạo, phân loại và ứng dụng thực tiễn của thiết bị này trong các xưởng cơ điện.

1. Cầu đấu điện tủ điều khiển là gì?

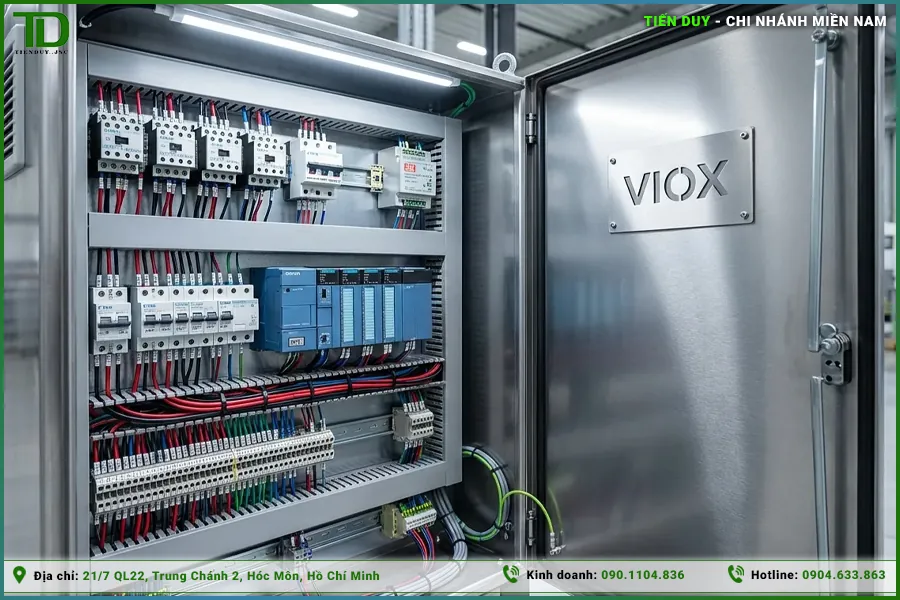

Cầu đấu điện tủ điều khiển (terminal block) là một cụm linh kiện cơ điện chuyên dụng, được thiết kế để kết nối hai hoặc nhiều đầu sợi cáp điện lại với nhau một cách an toàn, chắc chắn và có hệ thống. Trong một tủ điện tự động hóa, thiết bị này đóng vai trò như một “trạm kiểm soát biên giới”. Thay vì kéo cáp trực tiếp từ các cổng mỏng manh của bộ vi xử lý trung tâm (PLC, biến tần) ra thẳng các thiết bị ngoài hiện trường máy móc, toàn bộ mạng lưới dây dẫn sẽ được tập kết và đấu nối trung gian qua hệ thống cầu đấu.

Sự xuất hiện của terminal block giúp giải quyết triệt để bài toán rối dây trong các dự án có quy mô lớn, nơi số lượng tín hiệu ngõ vào/ra (I/O) có thể lên tới hàng ngàn điểm. Một khối cầu đấu tiêu chuẩn công nghiệp dù mang hình dáng nào cũng luôn được cấu thành từ ba bộ phận kỹ thuật cốt lõi:

– Lõi kim loại truyền dẫn: Thường được chế tạo từ đồng đỏ hoặc đồng thau mạ niken. Nhiệm vụ của nó là cho phép dòng điện và tín hiệu đi qua với mức điện trở tiếp xúc thấp nhất, triệt tiêu hiện tượng phát nhiệt tại điểm nối.

– Cơ cấu ngàm giữ cáp: Bao gồm hệ thống ốc siết (screw) hoặc lá nhíp lò xo (spring). Cơ cấu này tạo ra lực ép vật lý để ngàm chặt lõi cáp vào thanh đồng, đảm bảo dây không bị bung tuột dưới tác động của lực kéo hay độ rung lắc từ máy móc.

– Vỏ nhựa cách ly an toàn: Được đúc từ nhựa kỹ thuật cao cấp, làm nhiệm vụ bao bọc hoàn toàn phần mang điện, ngăn chặn nguy cơ rò rỉ dòng điện ra vỏ tủ kim loại và cách ly điện áp giữa các chân cực nằm sát nhau.

2. Phân loại cầu đấu dùng trong hệ thống tự động hóa

Dựa vào tiết diện dây dẫn, chức năng mạch điện và đặc thù không gian lắp ráp, cầu đấu điện tủ điều khiển được chia thành 4 nhóm thiết kế cơ bản sau đây.

2.1. Cầu đấu khối liền mạch động lực

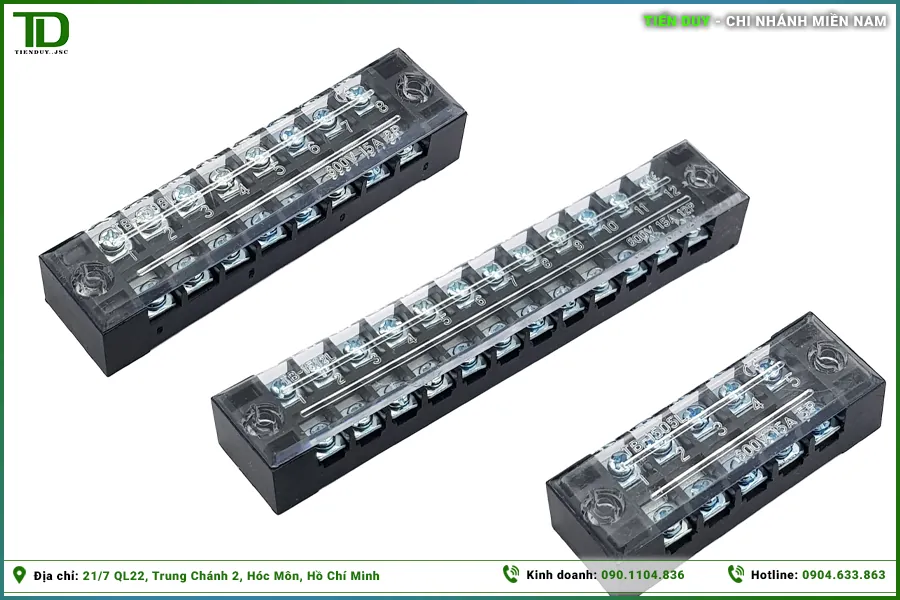

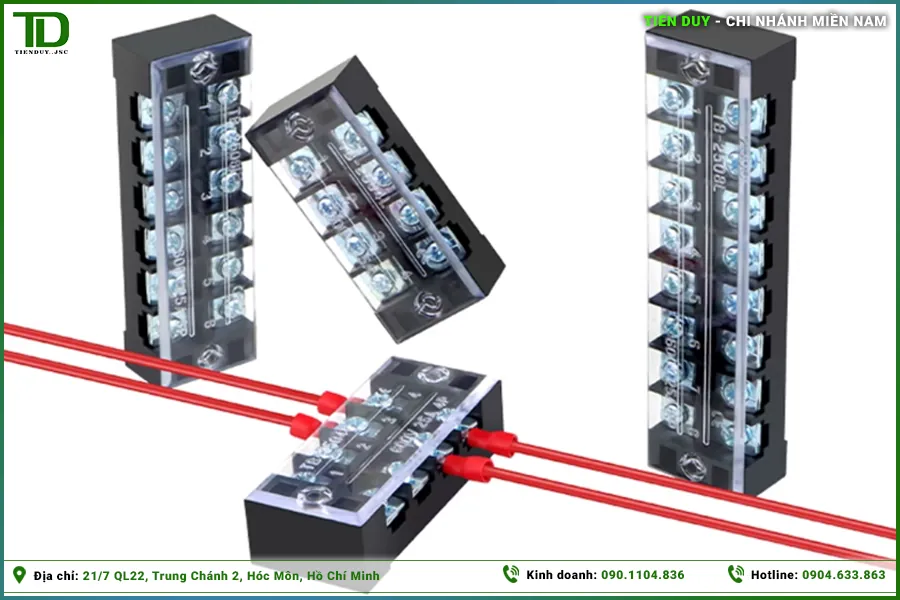

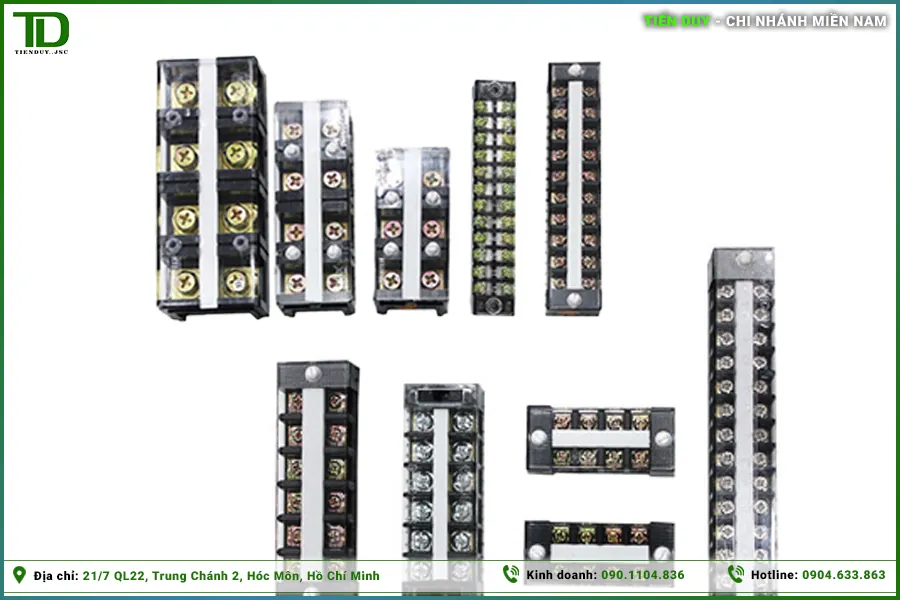

Cầu đấu khối liền là dòng sản phẩm được đúc nguyên khối với số lượng chân cực cố định (thường là 3, 4, 6 hoặc 12 cực) trên cùng một đế nhựa chịu nhiệt như Bakelite hoặc Polycarbonate. Điểm khác biệt của loại này là lõi đồng có tiết diện rất lớn, khe hở phóng điện giữa các pha được thiết kế rộng và có nắp meca trong suốt che chắn phía trên. Chúng chuyên được sử dụng để phân phối nguồn điện động lực ba pha cường độ cao, chịu dòng tải từ vài chục đến hàng trăm Ampe cấp cho các động cơ công suất lớn mà không bị nóng chảy.

2.2. Cầu đấu tép ghép mắt rời gắn ray

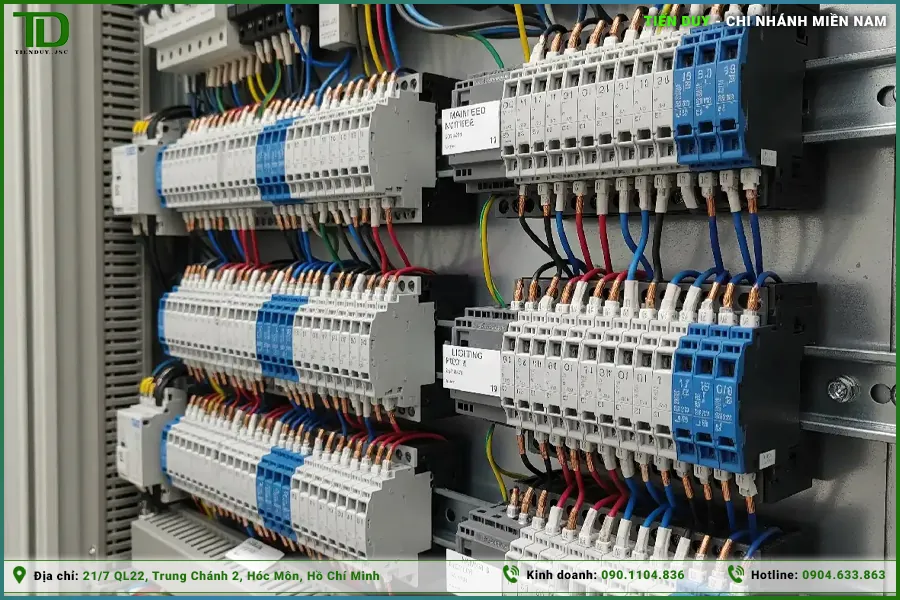

Trong các tủ điều khiển PLC, cầu đấu ghép mắt là loại vật tư phổ biến nhất. Khác với khối đúc liền, thiết bị này được sản xuất thành từng mắt mỏng đơn lẻ (chiều dày chỉ từ 5mm đến 10mm). Mặt dưới của cầu đấu có cấu tạo ngàm cài bằng lò xo để trượt và bám chặt lên thanh ray nhôm định hình (din-rail). Thiết kế này mang lại sự linh hoạt tuyệt đối, cho phép kỹ sư tự do thêm bớt số lượng cực, ghép các thanh đồng nối tắt (jumper) để chia chung một nguồn 24VDC cho hàng loạt cảm biến, đồng thời dễ dàng phân loại tín hiệu bằng các màu sắc nhựa khác nhau (xám cho tín hiệu, xanh dương cho dây trung tính, vàng xanh cho dây tiếp địa).

2.3. Cầu đấu dạng giắc cắm (pluggable terminal block)

Đối với các trạm I/O phân tán hoặc các cụm van điện từ thường xuyên phải tháo lắp bảo dưỡng, cầu đấu dạng giắc cắm là giải pháp tiết kiệm thời gian hoàn hảo. Thiết bị bao gồm một đế hàn cố định (hoặc gắn ray) và một phích cắm di động chứa các ngàm kẹp cáp. Thay vì phải dùng tuốc nơ vít vặn nhả từng sợi cáp một khi cần thay thế một module bị hỏng, kỹ sư chỉ cần một thao tác rút mạnh là có thể tách rời toàn bộ cụm dây tín hiệu, và cắm lại chính xác vào module mới mà không sợ đấu nhầm chân.

2.4. Cầu đấu thử nghiệm và đo lường

Cầu đấu thử nghiệm (test terminal block) là loại vật tư bắt buộc phải có trong các mạch đo lường sử dụng biến dòng (CT) hoặc biến áp (PT). Theo nguyên tắc kỹ thuật an toàn, cuộn thứ cấp của biến dòng tuyệt đối không được để hở mạch khi cuộn sơ cấp đang có điện, nếu không sẽ sinh ra điện áp xung cực cao gây cháy nổ và nguy hiểm đến tính mạng. Cầu đấu thử nghiệm được tích hợp một chốt trượt (slide link) cơ khí ở giữa nối liền hai cực. Khi kỹ sư cần tháo đồng hồ ampe ra để hiệu chuẩn hoặc thay thế, họ chỉ cần gạt chốt trượt này để nối tắt (ngắn mạch) an toàn cuộn thứ cấp của CT ngay tại cầu đấu, sau đó tháo dây đồng hồ ra một cách dễ dàng mà không cần phải cắt điện toàn bộ hệ thống nhà máy.

3. Ứng dụng thực tế của cầu đấu chia dây trong dây chuyền sản xuất

Bên cạnh việc làm cho không gian tủ điện trở nên gọn gàng, cầu đấu chia dây còn mang lại những giá trị cốt lõi về mặt vận hành và bảo trì mạng lưới điện.

3.1. Quy hoạch ma trận tín hiệu I/O và chống nhiễu điện từ

Nhiễu điện từ (EMI) là tác nhân hàng đầu khiến các tín hiệu analog (như 4-20mA từ cảm biến áp suất, nhiệt độ) bị sai số khi truyền về PLC. Bằng cách sử dụng cầu đấu, kỹ sư có thể phân tách rạch ròi các cấp điện áp. Cáp động lực 380V sinh từ trường mạnh sẽ được gom vào một cụm terminal block riêng biệt, nằm cách xa cụm cầu đấu dành cho tín hiệu điều khiển 24VDC. Ngoài ra, kỹ sư có thể sử dụng các loại tiếp điểm cầu đấu tiếp địa chuyên dụng (grounding terminal blocks) để kẹp trực tiếp lớp lưới bọc chống nhiễu (shield) của cáp tín hiệu, xả thẳng dòng điện nhiễu xuống thanh ray nhôm và dẫn ra hệ thống tiếp địa của nhà xưởng.

3.2. Cô lập vùng sự cố và tối ưu công tác đo kiểm thông mạch

Khi một thiết bị trên dây chuyền ngừng hoạt động, nếu không có hệ thống cầu đấu trung gian, kỹ sư bảo trì sẽ phải dùng đồng hồ đo chọc thẳng vào các chân cắm I/O cực kỳ nhỏ gọn và chật chội trên module PLC, nguy cơ làm chập mạch phá hỏng thiết bị là rất lớn. Khi có cầu đấu, nó đóng vai trò như một điểm kiểm tra (checkpoint) an toàn. Kỹ sư chỉ cần nhả ốc, tháo rời sợi dây nối ra hiện trường để cô lập thiết bị. Sau đó dùng đồng hồ VOM đo đạc trực tiếp tại cực cầu đấu để xác định xem lỗi mất tín hiệu là do đứt cáp bên ngoài máy móc hay do bo mạch ngõ ra của PLC bị hỏng, từ đó rút ngắn đến 80% thời gian chẩn đoán bệnh.

4. Tiêu chuẩn kỹ thuật cốt lõi khi lựa chọn terminal block

Một cầu đấu điện tủ điều khiển đạt chuẩn công nghiệp phải thỏa mãn nghiêm ngặt 4 tiêu chí kỹ thuật sau. Thứ nhất, vật liệu đúc vỏ cách điện phải là nhựa Polyamide (PA66) đạt tiêu chuẩn chống cháy lan cao nhất UL94 V-0. Trong trường hợp xảy ra quá dòng làm lõi cáp nóng đỏ, vỏ nhựa cầu đấu sẽ nóng chảy nhưng có khả năng tự dập tắt ngọn lửa trong vòng vài giây, không bắt cháy thành ngọn lửa hở làm lây lan sang các thiết bị khác trong tủ.

Thứ hai, độ đàn hồi và cơ cấu khóa của ngàm kẹp cáp. Lực siết của ốc vít phải tạo ra tiết diện tiếp xúc tối đa với lõi cáp mà không làm đứt gãy các sợi đồng tơ bên trong. Đồng thời, cơ cấu ren phải có thiết kế chống trượt (anti-loosening) để ốc không bị tự nới lỏng khi tủ điện chịu tần số rung động liên tục từ các máy ép cơ khí bên ngoài hiện trường.

Thứ ba, chất lượng của tiếp điểm kim loại. Việc sử dụng sắt mạ kẽm rẻ tiền sẽ nhanh chóng gây ra hiện tượng rỉ sét trong môi trường độ ẩm cao, làm tăng điện trở tiếp xúc và gây cháy tại điểm nối. Cầu đấu chất lượng phải sử dụng lõi hợp kim đồng thau nguyên chất mạ thiếc hoặc mạ niken để duy trì khả năng dẫn điện ổn định qua hàng chục năm.

Thứ tư, tính chuẩn hóa cơ khí. Phần rãnh cài ở đáy cầu đấu ghép mắt phải được thiết kế với dung sai cực nhỏ, đảm bảo lắp vừa vặn và ôm khít vào thanh ray nhôm tiêu chuẩn DIN 35mm. Điều này giúp cả một hàng dài hàng trăm cầu đấu đứng vững thành một khối cứng cáp, không bị xô lệch trượt khỏi ray khi thợ điện dùng lực ép tuốc nơ vít vào để siết dây.

5. Thiết bị điện Tiến Duy – Tổng kho phân phối cầu đấu tủ điều khiển

Tại các khu công nghiệp trọng điểm thuộc siêu đô thị TP.HCM mở rộng, nhu cầu sử dụng vật tư tủ bảng điện chuẩn kỹ thuật cho các dự án nâng cấp dây chuyền tự động hóa đang tăng vọt. Sự thiếu hụt hay chậm trễ trong việc cung ứng terminal block có thể khiến toàn bộ khâu đấu nối I/O của nhà thầu phải tạm dừng.

Công ty cổ phần sản xuất và thương mại thiết bị điện Tiến Duy tự hào là tổng kho phân phối trực tiếp giải pháp vật tư đấu nối chuyên nghiệp. Với kho hàng quy mô lớn đặt tại Hóc Môn, chúng tôi luôn sẵn kho số lượng cực lớn các mã cầu đấu chia dây, tiếp điểm cầu đấu thương hiệu Hivero (Hàn Quốc) – dòng sản phẩm nổi tiếng với chất lượng nhựa PA66 chống cháy và ngàm kẹp đồng mạ niken siêu bền. Các sản phẩm do Tiến Duy cung cấp luôn đi kèm bộ chứng từ CO, CQ hợp lệ, sẵn sàng đáp ứng mọi yêu cầu khắt khe của chủ đầu tư dự án.

6. Các câu hỏi thường gặp về cầu đấu điện tủ điều khiển

Dưới đây là tổng hợp những thắc mắc mang tính thực chiến nhất mà các kỹ sư thiết kế và đội ngũ thợ đấu nối thường xuyên gặp phải trong quá trình làm việc với hệ thống terminal block.

Hỏi: Cầu đấu điện tủ điều khiển có bị suy giảm khả năng dẫn điện theo thời gian không?

Đáp: Chắc chắn có nếu bạn sử dụng hàng kém chất lượng có lõi bằng hợp kim sắt. Trong môi trường nhà xưởng độ ẩm cao, bề mặt kim loại bị oxy hóa sẽ tạo ra một lớp cách điện mỏng, làm tăng điện trở tiếp xúc. Khi dòng điện đi qua điểm có điện trở cao sẽ sinh nhiệt, lâu dần làm giòn vỏ nhựa và gây mô ve đánh lửa. Do đó, nên đầu tư cầu đấu lõi đồng mạ niken ngay từ đầu.

Hỏi: Khi nào nên sử dụng công nghệ kẹp nhíp lò xo thay vì vặn vít truyền thống trên cầu đấu?

Đáp: Cầu đấu kẹp lò xo (spring clamp) là lựa chọn bắt buộc cho các tủ điện được gá lắp trực tiếp lên thân các cỗ máy rung lắc mạnh (như máy dập, cẩu trục, băng tải rung). Lá nhíp lò xo có khả năng tự động đàn hồi để ép chặt lấy sợi cáp liên tục, bù đắp lại các dao động cơ học. Trong khi đó, hệ thống vặn vít sẽ bị trôi ren và lỏng ốc sau một thời gian chịu rung động.

Hỏi: Cần lưu ý gì khi bóp đầu cốt để cắm vào terminal block?

Đáp: Nguyên tắc cốt lõi là không bao giờ nhét trực tiếp bó dây đồng tơ trần vào ngàm cầu đấu vặn vít. Lực xoắn của đầu ốc sẽ cắt đứt các sợi đồng nhỏ, làm giảm tiết diện chịu tải của cáp. Bạn bắt buộc phải dùng kềm chuyên dụng để ép chặt các loại đầu cốt kim hoặc cốt pin rỗng bọc nhựa vào lõi cáp trước khi đưa vào ngàm siết của terminal block.

Hỏi: Có thể nối chung cáp tín hiệu analog và cáp nguồn 220V trên cùng một dải cầu đấu ghép mắt liền kề nhau được không?

Đáp: Tuyệt đối không. Cáp nguồn AC khi có dòng điện chạy qua sẽ tạo ra một trường điện từ xung quanh nó. Nếu bạn xếp cầu đấu cáp nguồn nằm sát rạt với cầu đấu của cáp tín hiệu analog (như 4-20mA), tín hiệu nhạy cảm này sẽ bị nhiễu cảm ứng, dẫn đến việc PLC đọc sai giá trị đo lường, làm hệ thống tự động hóa ra lệnh sai lệch hoàn toàn.
