Mặc dù rất phổ biến, có nhiều trường hợp không nên dùng thanh din rail (DIN rail mounting limitations) trong lắp ráp tủ điện công nghiệp. Tại các khu công nghiệp thuộc TP.HCM, kỹ sư cơ điện được khuyến cáo không dùng thanh ray cho các thiết bị quá nặng (ACB, MCCB lớn, biến tần công suất cao), môi trường rung lắc mạnh (máy dập, cẩu trục), hoặc thiết bị tỏa nhiệt lớn cần bắt trực tiếp vào mặt bích tủ. Việc cố tình lạm dụng thanh ray sai mục đích sẽ dẫn đến các rủi ro nghiêm trọng như võng ray, bung ngàm thiết bị gây chập cháy và mất an toàn hệ thống.

1. Trường hợp thiết bị có tải trọng vượt quá giới hạn cơ học

Mặc dù mang lại nhiều tiện ích trong thi công, vẫn có những trường hợp không nên dùng thanh din rail để gá lắp thiết bị. Yếu tố đầu tiên cần xem xét chính là giới hạn chịu tải cơ học của thanh kim loại định hình.

1.1. Gá lắp máy cắt không khí (ACB) và MCCB cỡ lớn

Máy cắt không khí (ACB) và các loại Aptomat khối (MCCB) khung lớn thường có khối lượng lên tới hàng chục kilogram. Cấu trúc cơ khí của các thiết bị này được thiết kế để bắt vít cố định trực tiếp lên khung tủ hoặc các thanh đỡ gia cường. Việc cố gắng chế ngàm để gài chúng lên thanh ray là một sai lầm kỹ thuật nghiêm trọng trong thiết kế tủ điện. Trọng lượng quá lớn sẽ tạo ra mô-men uốn vượt quá khả năng chịu đựng của biên dạng hình mũ chuẩn TS35. Do đó, các kỹ sư luôn phải tuân thủ tài liệu hướng dẫn lắp đặt từ nhà sản xuất để đảm bảo an toàn.

Khi thiết bị đóng cắt cỡ lớn hoạt động, lực cơ học sinh ra từ quá trình nạp lò xo và dập hồ quang là rất mạnh. Nếu gá lắp trên thanh ray, lực chấn động này sẽ truyền trực tiếp vào ngàm nhựa, gây nứt vỡ ngay trong những lần đóng cắt đầu tiên. Phương pháp bắt vít trực tiếp (direct bolting) lên mặt bích tủ là giải pháp duy nhất để triệt tiêu các lực tác động này. Điều này giúp thiết bị duy trì trạng thái ổn định, không bị xê dịch khỏi vị trí ban đầu. Nhờ vậy, các tiếp điểm động lực luôn tiếp xúc tốt và hạn chế nguy cơ phát sinh nhiệt.

1.2. Treo các biến tần (VFD) công suất cao

Biến tần (VFD) công suất cao cũng nằm trong danh sách các trường hợp không nên dùng thanh din rail khi thi công tủ điều khiển. Các bộ biến tần từ vài chục kW trở lên sở hữu khối tản nhiệt bằng nhôm đúc rất nặng và cồng kềnh. Trọng tâm của thiết bị thường nằm khá xa so với mặt phẳng gá lắp, tạo ra lực đòn bẩy lớn tác động lên thanh ray. Việc treo các khối thiết bị nặng nề này trên một thanh kim loại mỏng manh sẽ gây ra rủi ro rơi rớt rất cao trong quá trình vận hành. Kỹ sư cần sử dụng các bulong cường độ cao để neo chặt biến tần vào khung tủ theo đúng chỉ định. Biện pháp này đảm bảo an toàn tuyệt đối cho cả thiết bị đắt tiền lẫn người thợ bảo trì.

1.3. Rủi ro biến dạng và võng thanh ray kim loại

Khi phải gánh vác tải trọng vượt ngưỡng, thanh ray kim loại sẽ xuất hiện hiện tượng võng ở phần giữa hai điểm bắt vít. Sự biến dạng này làm thay đổi khoảng cách tiêu chuẩn của biên dạng, khiến các ngàm cài không còn bám chặt vào gờ mép. Hậu quả là các thiết bị lân cận có thể bị lỏng lẻo, gây ra hiện tượng mô-ve sinh nhiệt tại các điểm đấu nối cáp điện. Để hạn chế tình trạng này đối với các thiết bị tải trung bình, người dùng nên ưu tiên các sản phẩm có độ cứng cao như Thanh din Chaer bằng thép mạ kẽm dày 1.0mm đến 1.2mm. Việc lựa chọn đúng vật tư cơ khí ngay từ đầu sẽ giúp hệ thống vận hành ổn định và kéo dài tuổi thọ.

Việc nhận biết sớm các dấu hiệu quá tải cơ học là kỹ năng quan trọng của người thợ bảo trì hệ thống điện. Khi quan sát bằng mắt thường, bạn có thể dễ dàng phát hiện những bất thường trên hệ thống gá lắp. Những cảnh báo này cho thấy kỹ sư đã vi phạm các nguyên tắc thiết kế cơ bản. Nếu không được khắc phục kịp thời, hệ thống sẽ đối mặt với nguy cơ rã đám cơ học. Dưới đây là những dấu hiệu điển hình cho thấy thanh ray đang phải chịu tải trọng vượt mức cho phép:

• Thanh ray bị cong võng rõ rệt tại vị trí giữa hai điểm bắt vít cố định.
• Thiết bị gá lắp bị nghiêng ngả, không nằm trên cùng một mặt phẳng chuẩn.
• Ngàm nhựa của thiết bị có dấu hiệu rạn nứt hoặc biến dạng trắng màu.
• Xuất hiện tiếng kêu rung lắc bất thường khi hệ thống đóng cắt hoạt động.

2. Trường hợp hệ thống chịu độ rung lắc cơ học cực lớn

Môi trường làm việc thực tế của tủ điện cũng quyết định phương pháp gá lắp thiết bị. Độ rung lắc cơ học là một trong những trường hợp không nên dùng thanh din rail để đảm bảo tính liên kết.

2.1. Ứng dụng trên máy dập và cần trục hạng nặng

Tại các nhà máy công nghiệp nặng, tủ điện thường được gắn trực tiếp lên thân các cỗ máy dập kim loại hoặc hệ thống cần trục. Quá trình vận hành của các loại máy móc này tạo ra những chấn động cơ học liên tục với biên độ và tần số rất cao. Lực rung lắc này sẽ truyền trực tiếp vào vỏ tủ và tác động lên toàn bộ các linh kiện bên trong. Cơ chế gài ngàm lò xo của thanh ray định hình không được thiết kế để chống lại các lực văng đa chiều liên tục như vậy. Do đó, việc bắt vít cố định từng thiết bị là yêu cầu bắt buộc để duy trì sự liền mạch của mạch điều khiển.

2.2. Hiện tượng bung ngàm cài thiết bị ngoài ý muốn

Hiện tượng bung ngàm cài là rủi ro lớn nhất khi cố tình sử dụng thanh ray trong môi trường rung động mạnh. Khi lò xo của ngàm thiết bị bị mỏi do dao động liên tục, lực bám giữ sẽ suy giảm nhanh chóng. Chỉ cần một chấn động đủ lớn, thiết bị có thể bị văng ra khỏi thanh ray và rơi xuống đáy tủ. Tình huống này cực kỳ nguy hiểm vì nó có thể kéo đứt các dây dẫn đang mang điện, gây ra sự cố ngắn mạch nghiêm trọng. Việc nhận diện đúng các trường hợp không nên dùng thanh din rail sẽ giúp kỹ sư phòng tránh được những tai nạn đáng tiếc.

Để giải quyết bài toán rung lắc, các nhà sản xuất thiết bị thường cung cấp thêm các phụ kiện gá lắp bằng vít đi kèm. Kỹ sư sẽ tháo bỏ phần ngàm cài phía sau và sử dụng các tai bắt vít để neo thiết bị trực tiếp lên tấm bích. Phương pháp này tạo ra một liên kết cứng vững, không bị ảnh hưởng bởi các dao động từ môi trường bên ngoài. Sự cẩn trọng trong khâu thiết kế cơ khí sẽ mang lại một hệ thống điện bền bỉ theo thời gian. Nó đáp ứng tốt các điều kiện vận hành khắc nghiệt nhất tại các khu công nghiệp thuộc TP.HCM.

3. Trường hợp thiết bị tỏa nhiệt lượng quá cao

Yếu tố nhiệt độ cũng đóng vai trò quan trọng trong việc lựa chọn phương án bố trí thiết bị. Các linh kiện sinh nhiệt lớn là một trường hợp không nên dùng thanh din rail điển hình.

3.1. Lắp đặt điện trở xả và máy biến áp lớn

Trong các hệ thống điều khiển động cơ, điện trở xả và máy biến áp cách ly thường tỏa ra một lượng nhiệt rất lớn khi hoạt động. Nhiệt độ bề mặt của các thiết bị này có thể lên tới hàng trăm độ C, gây nguy hiểm cho các linh kiện lân cận. Nếu gá lắp chúng trên thanh ray chung với các thiết bị nhựa khác, nhiệt lượng bức xạ sẽ làm chảy hoặc biến dạng ngàm cài. Hơn nữa, thanh ray kim loại có thể trở thành vật dẫn nhiệt, truyền hơi nóng sang các khu vực nhạy cảm bên trong tủ. Việc tách biệt các nguồn nhiệt này ra khỏi hệ thống ray định hình là nguyên tắc thiết kế cơ bản.

Máy biến áp điều khiển cỡ lớn cũng không phù hợp để treo trên thanh ray do sự kết hợp giữa trọng lượng nặng và nhiệt lượng tỏa ra. Cấu trúc lõi thép từ tính của biến áp cần một mặt phẳng tiếp xúc rộng để phân tán nhiệt và giảm thiểu rung động do từ trường sinh ra. Việc bắt vít trực tiếp biến áp xuống đáy tủ hoặc lên một khu vực riêng biệt trên mặt bích sẽ giải quyết được cả hai vấn đề này. Kỹ sư cần tính toán kỹ lưỡng khoảng cách an toàn giữa các thiết bị sinh nhiệt và các linh kiện điện tử. Điều này đảm bảo hệ thống tản nhiệt hoạt động hiệu quả và không gây suy giảm tuổi thọ vật tư.

3.2. Yêu cầu tản nhiệt trực tiếp lên mặt bích tủ

Một số thiết bị công suất bán dẫn như rơ le bán dẫn (SSR) yêu cầu phải tản nhiệt trực tiếp thông qua bề mặt kim loại của tấm lưng tủ. Mặt bích tủ điện lúc này đóng vai trò như một tấm tản nhiệt khổng lồ, giúp hấp thụ và phân tán nhiệt lượng ra môi trường bên ngoài. Nếu sử dụng thanh ray để gá lắp, thiết bị sẽ bị cách ly khỏi mặt bích bởi một khoảng hở không khí, làm mất đi khả năng tản nhiệt truyền dẫn. Hậu quả là các linh kiện bán dẫn sẽ nhanh chóng bị quá nhiệt và cháy hỏng chỉ sau một thời gian ngắn vận hành. Đây là một trường hợp không nên dùng thanh din rail mà các kỹ sư thiết kế cần đặc biệt lưu tâm.

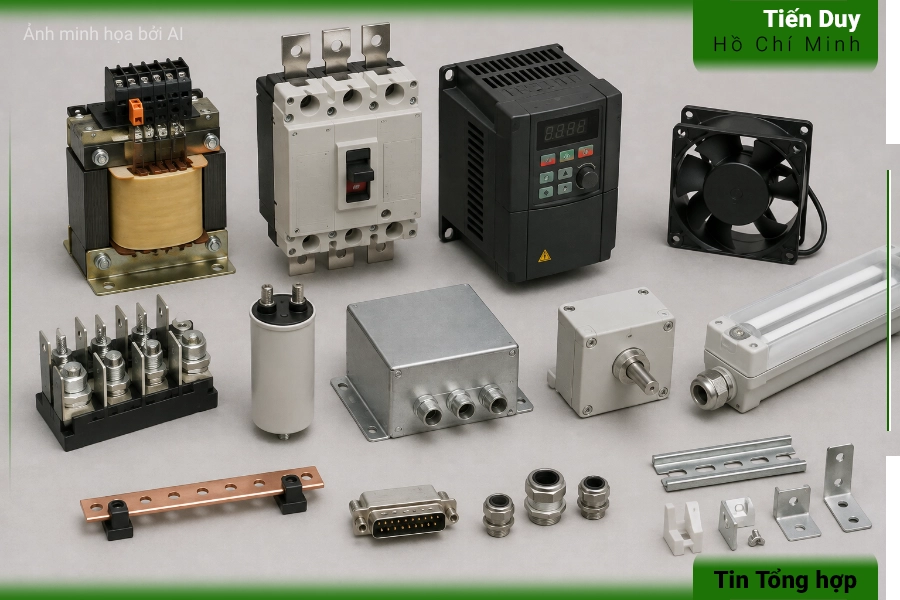

4. Trường hợp thiết bị phi tiêu chuẩn không có ngàm cài

Sự đồng bộ về mặt cơ khí là điều kiện tiên quyết để sử dụng hệ thống ray định hình. Các linh kiện không theo chuẩn chung sẽ tạo ra những trường hợp không nên dùng thanh din rail trong thực tế.

4.1. Các bo mạch điện tử (PCB) tự phát triển

Trong nhiều dự án tự động hóa đặc thù, các kỹ sư thường phải tự thiết kế và chế tạo các bo mạch điện tử (PCB) riêng lẻ để xử lý tín hiệu. Các bo mạch trần này thường không được trang bị vỏ hộp nhựa có tích hợp sẵn ngàm cài tiêu chuẩn. Việc cố gắng dán hoặc chế cháo các ngàm nhựa rời vào mặt lưng PCB thường không mang lại độ bền cơ học như mong muốn. Lớp keo dán có thể bị lão hóa và bong tróc dưới tác động của nhiệt độ bên trong tủ điện. Phương án an toàn nhất là sử dụng các trụ đồng để bắt vít cố định bo mạch trực tiếp lên mặt bích.

4.2. Thiết bị đời cũ hoặc linh kiện đặc chủng

Khi tiến hành cải tạo các hệ thống điện lâu đời, kỹ sư thường xuyên bắt gặp các thiết bị đặc chủng không tuân theo bất kỳ chuẩn ngàm cài nào. Các linh kiện này được sản xuất từ nhiều thập kỷ trước, khi mà chuẩn TS35 hay TS32 chưa thực sự phổ biến trên toàn cầu. Việc tìm kiếm các phụ kiện chuyển đổi cho những thiết bị này thường rất khó khăn và tốn kém chi phí. Cố tình ép buộc chúng lên thanh ray bằng các biện pháp tạm bợ sẽ phá vỡ tính thẩm mỹ và độ an toàn của toàn bộ hệ thống. Người thợ cần đánh giá đúng tình hình thực tế để đưa ra phương án gá lắp phù hợp nhất.

Khi đối mặt với các thiết bị phi tiêu chuẩn, người thợ điện cần linh hoạt áp dụng các biện pháp gia công cơ khí phù hợp. Việc cố tình ép buộc thiết bị lên sai chuẩn ngàm cài sẽ phá vỡ tính thẩm mỹ và độ an toàn của toàn bộ hệ thống. Các giải pháp thay thế đòi hỏi sự tỉ mỉ và độ chính xác cao trong khâu đo đạc lấy dấu. Mục tiêu cuối cùng là tạo ra một liên kết cứng vững, không bị ảnh hưởng bởi các tác động ngoại lực. Kỹ sư có thể áp dụng các phương pháp gá lắp thay thế an toàn như sau:

• Sử dụng bulong và đai ốc để bắt cố định qua các lỗ có sẵn trên thân thiết bị.
• Gia công các tấm gá kim loại (mounting bracket) trung gian để chuyển đổi khoảng cách lỗ.
• Dùng các trụ đỡ cách điện để nâng thiết bị lên khỏi bề mặt tấm bích.

4.3. Hệ thống giá đỡ thanh cái đồng (Busbar support)

Hệ thống giá đỡ thanh cái đồng trong các tủ phân phối chính cũng là một ví dụ điển hình không sử dụng thanh ray. Các giá đỡ này phải chịu lực điện động cực kỳ lớn sinh ra khi có dòng điện ngắn mạch chạy qua các thanh cái. Lực đẩy giữa các pha có thể lên tới hàng chục ngàn Newton, dễ dàng xé toạc bất kỳ liên kết ngàm cài bằng nhựa nào. Do đó, giá đỡ thanh cái luôn được đúc nguyên khối từ vật liệu cách điện cường độ cao và bắt vít thẳng vào khung thép chịu lực của vỏ tủ. Việc nhận thức rõ các trường hợp không nên dùng thanh din rail giúp đảm bảo tính toàn vẹn của hệ thống phân phối điện.

4.4. Giải pháp thay thế bằng phương pháp bắt vít trực tiếp

Phương pháp bắt vít trực tiếp luôn là giải pháp thay thế đáng tin cậy nhất cho các thiết bị phi tiêu chuẩn. Kỹ sư chỉ cần đo đạc chính xác khoảng cách các lỗ bắt vít trên thiết bị và tiến hành khoan taro trực tiếp lên tấm lưng tủ. Mặc dù phương pháp này tốn nhiều thời gian gia công cơ khí hơn so với việc gài ngàm, nhưng nó mang lại sự an tâm về mặt chịu lực. Tại các xưởng lắp ráp ở TP.HCM, việc kết hợp linh hoạt giữa thanh ray cho thiết bị nhỏ và bắt vít cho thiết bị lớn là kỹ năng cơ bản. Sự linh hoạt này giúp các nhà thầu giải quyết triệt để mọi bài toán hóc búa trong quá trình thi công.

5. Những nguy cơ và rủi ro từ các trường hợp không nên dùng thanh din rail

Việc lạm dụng và phớt lờ các trường hợp không nên dùng thanh din rail sẽ dẫn đến những hệ lụy kỹ thuật vô cùng nghiêm trọng. Nguy cơ đầu tiên và dễ nhận thấy nhất là sự xô lệch và rơi rớt thiết bị bên trong vỏ tủ khi hệ thống đang mang điện. Một chiếc biến tần hay Contactor cỡ lớn khi rơi xuống có thể va đập vào các linh kiện khác, làm đứt gãy hàng loạt dây dẫn tín hiệu và động lực. Tình trạng này không chỉ gây gián đoạn dây chuyền sản xuất mà còn tạo ra nguy cơ phóng điện hồ quang. Nó đe dọa trực tiếp đến tính mạng của nhân viên vận hành và tài sản của nhà máy.

Rủi ro tiếp theo liên quan đến việc mất kết nối tiếp địa an toàn cho các thiết bị công suất. Khi ngàm cài bị lỏng lẻo do quá tải hoặc rung lắc, bề mặt tiếp xúc giữa thiết bị và thanh ray kim loại sẽ không còn được duy trì liên tục. Điều này làm tăng điện trở tiếp xúc, khiến dòng điện rò không thể thoát xuống hệ thống nối đất một cách nhanh chóng. Trong trường hợp xảy ra chạm vỏ, các thiết bị bảo vệ như RCBO có thể không hoạt động kịp thời, gây ra nguy cơ điện giật rất cao. Sự chủ quan trong khâu thiết kế cơ khí luôn tiềm ẩn những cái giá phải trả rất đắt trong quá trình vận hành thực tế.

Cuối cùng, việc cố tình gá lắp sai kỹ thuật sẽ gây ra vô vàn khó khăn cho công tác bảo trì và khắc phục sự cố về sau. Khi các thanh ray bị cong võng, việc tháo lắp hoặc thay thế một linh kiện hỏng hóc sẽ trở nên cực kỳ chật vật vì các ngàm cài đã bị kẹt cứng. Người thợ bảo trì có thể phải tháo dỡ toàn bộ dãy thiết bị chỉ để thay thế một chiếc rơ le nằm ở giữa. Điều này làm tăng thời gian dừng máy của nhà máy, gây thiệt hại lớn về mặt kinh tế. Do đó, việc tuân thủ nghiêm ngặt các khuyến cáo kỹ thuật và nhận biết rõ giới hạn của vật tư là yếu tố sống còn để xây dựng một hệ thống điện an toàn.
