Cầu đấu điện là linh kiện tiện lợi trong lắp ráp tủ điện, nhưng cũng sẽ có những trường hợp không nên dùng cầu đấu để đảm bảo an toàn cho hệ thống. Tại Việt Nam, với đặc thù khí hậu nóng ẩm, việc sử dụng linh kiện này ngoài trời mà không có tủ bảo vệ kín sẽ dễ gây chập mạch do đọng sương. Bên cạnh đó, các trường hợp không nên dùng cầu đấu còn bao gồm những vị trí gắn trực tiếp trên động cơ rung lắc mạnh, hệ thống cáp điện di động thường xuyên bị kéo căng, hoặc các điểm nối cáp ngầm chôn trực tiếp dưới đất. Theo các tiêu chuẩn an toàn công nghiệp từ Ủy ban Kỹ thuật Điện Quốc tế (IEC), những môi trường khắc nghiệt này đòi hỏi các giải pháp chuyên dụng như hộp nối đổ keo, phích cắm công nghiệp hoặc đầu cốt ép vòng để duy trì kết nối ổn định và phòng tránh rủi ro rò rỉ điện.

1. Tổng quan về sự phù hợp của cầu đấu trong lắp đặt thực tế

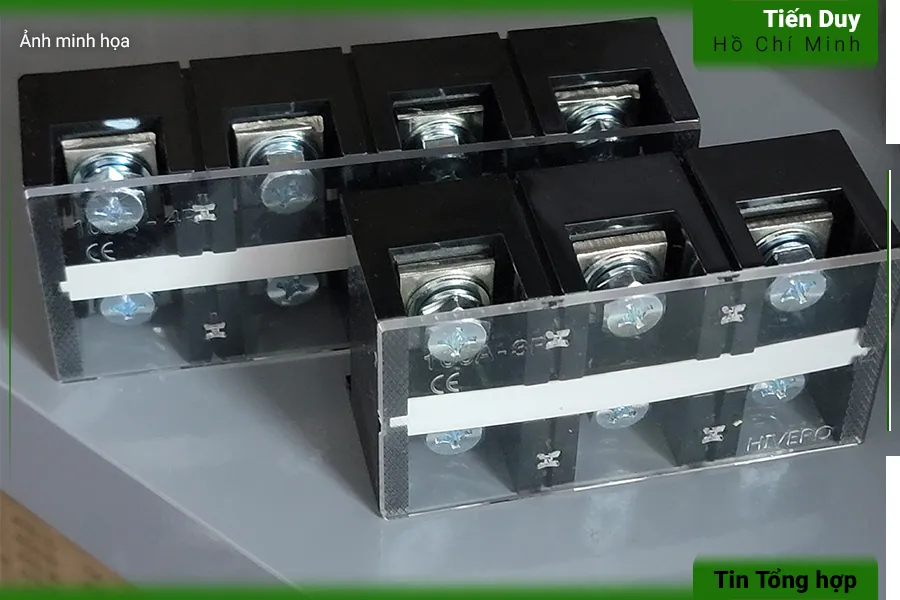

Cầu đấu là linh kiện quen thuộc giúp việc nối dây trở nên gọn gàng và dễ kiểm tra. Tuy nhiên, việc ứng dụng thiết bị này cần được xem xét kỹ lưỡng dựa trên điều kiện thực tế của từng dự án.

1.1. Vai trò của cầu đấu trong không gian tủ điện tiêu chuẩn

Trong các tủ điều khiển công nghiệp, thiết bị này đóng vai trò như một trạm trung chuyển tín hiệu giữa các bo mạch và cụm máy móc bên ngoài. Môi trường bên trong vỏ tủ thường được duy trì ở trạng thái khô ráo, ít bụi bẩn và không chịu tác động trực tiếp từ thời tiết. Nhờ điều kiện lý tưởng này, cơ cấu kẹp kim loại bên trong linh kiện có thể duy trì lực ép ổn định lên lõi đồng trong nhiều năm. Các kỹ sư thường ưu tiên sử dụng chúng để dễ dàng tháo lắp, đo đạc thông số hoặc thay đổi sơ đồ đấu nối khi cần thiết. Sự tiện lợi này giúp rút ngắn đáng kể thời gian thi công so với các phương pháp nối dây thủ công truyền thống. Việc quy hoạch dây dẫn qua các điểm nối tập trung cũng giúp tủ điện trở nên khoa học và an toàn hơn.

1.2. Tại sao cần đánh giá đúng môi trường thi công

Dù mang lại nhiều lợi ích, thiết bị này vẫn có những giới hạn vật lý nhất định về khả năng chống nước, chống bụi và chịu lực kéo cơ học. Nếu đặt linh kiện vào một môi trường làm việc không phù hợp, các ưu điểm ban đầu sẽ nhanh chóng trở thành nguyên nhân gây ra sự cố. Thực tế thi công tại nhiều công trình cho thấy việc lạm dụng cầu đấu ở mọi vị trí thường dẫn đến tình trạng chập cháy hoặc nhiễu tín hiệu. Người thợ điện cần nhận biết rõ những giới hạn này để đưa ra quyết định lựa chọn vật tư chính xác. Việc đánh giá đúng môi trường ngay từ khâu thiết kế giúp hệ thống vận hành ổn định và giảm bớt gánh nặng bảo trì.

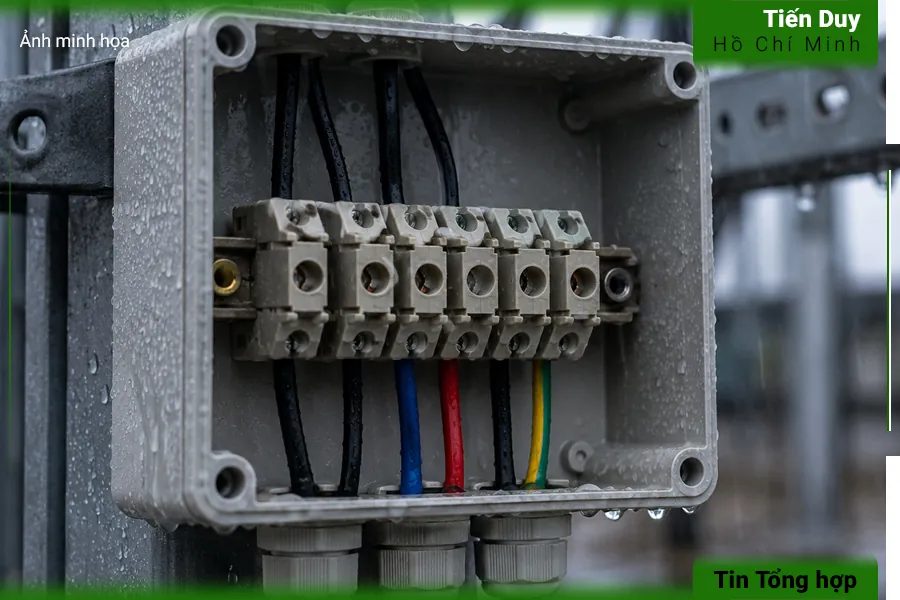

2. Không nên dùng cầu đấu ở ngoài trời mưa ẩm

Môi trường ngoài trời luôn tiềm ẩn nhiều rủi ro đối với các điểm nối điện hở. Đây là một trong những trường hợp không nên dùng cầu đấu nếu không có biện pháp che chắn chuyên dụng.

2.1. Đặc thù khí hậu nóng ẩm và mưa nhiều tại Việt Nam

Khí hậu nhiệt đới gió mùa tại Việt Nam mang đến lượng mưa lớn và độ ẩm không khí thường xuyên duy trì ở mức cao. Các thiết bị điện lắp đặt ngoài trời phải đối mặt với sự thay đổi nhiệt độ liên tục giữa ngày và đêm, kèm theo tác động ăn mòn từ hơi nước. Nếu sử dụng cầu đấu trần để nối cáp chiếu sáng cảnh quan hoặc bơm nước ngoài vườn, hơi ẩm sẽ nhanh chóng xâm nhập vào các khe hở kim loại. Nước mưa mang theo bụi bẩn và tạp chất có tính dẫn điện sẽ bám vào bề mặt nhựa cách điện của linh kiện. Quá trình này diễn ra âm thầm nhưng để lại hậu quả rất nặng nề cho hệ thống truyền tải điện. Điều kiện thời tiết khắc nghiệt này làm suy giảm nhanh chóng tuổi thọ của các điểm nối không được bảo vệ kín. Việc lựa chọn thiết bị không phù hợp với môi trường sẽ làm tăng nguy cơ rò rỉ điện ra xung quanh.

2.2. Hiện tượng đọng sương làm chập mạch các chân kẹp

Khi nhiệt độ môi trường giảm xuống vào ban đêm, hơi nước trong không khí sẽ ngưng tụ thành những giọt sương li ti bám trên bề mặt thiết bị. Các giọt nước này len lỏi vào khoảng trống giữa các pha liền kề trên thanh ray, tạo thành một đường dẫn điện ngoài ý muốn. Dòng điện rò rỉ qua lớp sương ẩm sẽ sinh ra nhiệt lượng, dần dần nung chảy lớp vỏ nhựa và gây ra hiện tượng ngắn mạch. Nhiều sự cố nhảy aptomat liên tục vào sáng sớm tại các hệ thống điện chiếu sáng ngoài trời đều bắt nguồn từ nguyên nhân này. Việc để hở các chân kẹp kim loại trong môi trường đọng sương là một sai lầm kỹ thuật cần tránh trong thi công cơ điện.

2.3. Giải pháp thay thế bằng hộp nối đổ keo chống nước

Để đảm bảo an toàn cho các điểm nối cáp ngoài trời, kỹ sư thường ưu tiên sử dụng các loại hộp nối kín nước chuyên dụng. Sau khi đấu nối các sợi dây bên trong hộp, người thợ sẽ bơm đầy một loại keo epoxy hoặc silicon cách điện vào toàn bộ khoảng trống. Lớp keo này khi đông cứng sẽ bao bọc kín các điểm tiếp xúc kim loại, ngăn chặn hoàn toàn sự xâm nhập của nước và không khí. Phương pháp này cung cấp cấp độ bảo vệ rất cao, giúp mối nối hoạt động ổn định ngay cả khi bị ngập nước cục bộ trong những ngày mưa lớn. Mặc dù chi phí vật tư cao hơn và khó tháo lắp khi cần sửa chữa, đây vẫn là lựa chọn an toàn cho hệ thống điện ngoại cảnh. Việc đầu tư vào các giải pháp chống thấm chuyên nghiệp sẽ giúp hạn chế tối đa các rủi ro về điện giật.

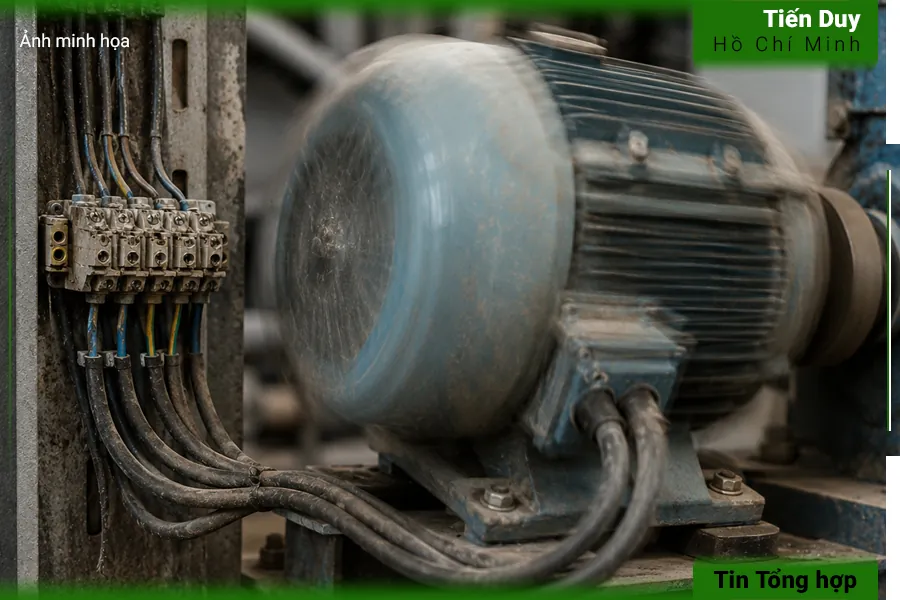

3. Những vị trí gắn trực tiếp trên động cơ có độ rung lắc mạnh

Các loại máy móc công nghiệp khi vận hành thường tạo ra lực chấn động lớn truyền trực tiếp lên hệ thống dây dẫn. Việc sử dụng linh kiện kẹp cơ học tại những vị trí này thường không mang lại độ tin cậy cao.

3.1. Tác động của lực rung lên ốc siết dây

Động cơ điện, máy nén khí hay các dàn dập kim loại luôn tạo ra tần số rung động liên tục trong suốt quá trình làm việc. Lực rung này truyền dọc theo sợi cáp và tác động trực tiếp lên cơ cấu ren của các ốc siết bên trong cầu đấu. Dưới tác động cơ học lặp đi lặp lại, các vòng ren bằng thép dần bị trượt khỏi vị trí khóa ban đầu. Quá trình nới lỏng diễn ra âm thầm theo thời gian, khiến diện tích tiếp xúc giữa dây dẫn và ngàm kẹp bị thu hẹp đáng kể. Sự suy giảm lực ép này là nguyên nhân chính làm tăng điện trở tiếp xúc tại điểm nối.

3.2. Rủi ro tuột dây khi máy móc vận hành liên tục

Khi ốc siết bị lỏng, sợi cáp không còn được giữ chặt và rất dễ bị tuột ra ngoài nếu có lực kéo nhẹ. Trong các mạch động lực, việc một pha của động cơ ba pha bị tuột dây sẽ dẫn đến tình trạng mất pha, gây cháy cuộn dây stator nếu rơ le bảo vệ không tác động kịp. Đối với các mạch tín hiệu cảm biến gắn trên thân máy, sự lỏng lẻo cơ học tạo ra hiện tượng chập chờn, làm sai lệch dữ liệu gửi về bộ điều khiển. Tia lửa điện sinh ra do tiếp xúc kém tại khu vực có nhiều dầu mỡ công nghiệp còn tiềm ẩn nguy cơ hỏa hoạn rất lớn. Những rủi ro này cho thấy sự bất cập của việc dùng linh kiện kẹp ốc tại các khu vực rung động. Việc giám sát và siết lại ốc định kỳ tốn rất nhiều thời gian của đội ngũ bảo trì nhà máy.

3.3. Khuyến cáo từ các tiêu chuẩn an toàn công nghiệp

Các tổ chức đánh giá chất lượng quốc tế luôn đưa ra những lưu ý khắt khe về việc lựa chọn thiết bị cho môi trường rung động. Theo hướng dẫn từ Ủy ban Kỹ thuật Điện Quốc tế (IEC), các điểm nối chịu lực chấn động mạnh cần được thiết kế để duy trì lực ép không đổi mà không cần bảo trì thường xuyên. Tiêu chuẩn này khuyến cáo hạn chế sử dụng các loại kẹp vít thông thường không có cơ cấu hãm chống trượt tại những vị trí gắn trực tiếp trên động cơ. Việc tuân thủ các quy định an toàn giúp nhà máy giảm thiểu tần suất dừng máy đột ngột do lỗi tiếp xúc điện. Kỹ sư thiết kế cần căn cứ vào thông số rung động của từng loại máy để đưa ra phương án đấu nối phù hợp.

3.4. Phương án sử dụng đầu cốt ép vòng hoặc hàn cố định

Để giải quyết bài toán rung lắc, phương pháp sử dụng đầu cốt khuyên tròn kết hợp với bu lông đai ốc có vòng đệm vênh thường được ưu tiên. Vòng đệm vênh tạo ra lực đàn hồi liên tục, giữ cho đai ốc không bị trượt ra dù máy móc có rung động mạnh đến đâu. Đối với các mạch tín hiệu nhỏ, kỹ thuật hàn chì cố định dây dẫn trực tiếp vào chân cảm biến là một giải pháp mang lại độ tin cậy cao. Mối hàn tạo ra một khối kim loại liền mạch, loại bỏ hoàn toàn nguy cơ lỏng lẻo cơ học theo thời gian. Những phương pháp thay thế này đòi hỏi nhiều thời gian thi công hơn nhưng lại đảm bảo tính ổn định lâu dài cho dây chuyền sản xuất. Việc lựa chọn đúng kỹ thuật kết nối giúp máy móc vận hành trơn tru trong suốt vòng đời thiết kế.

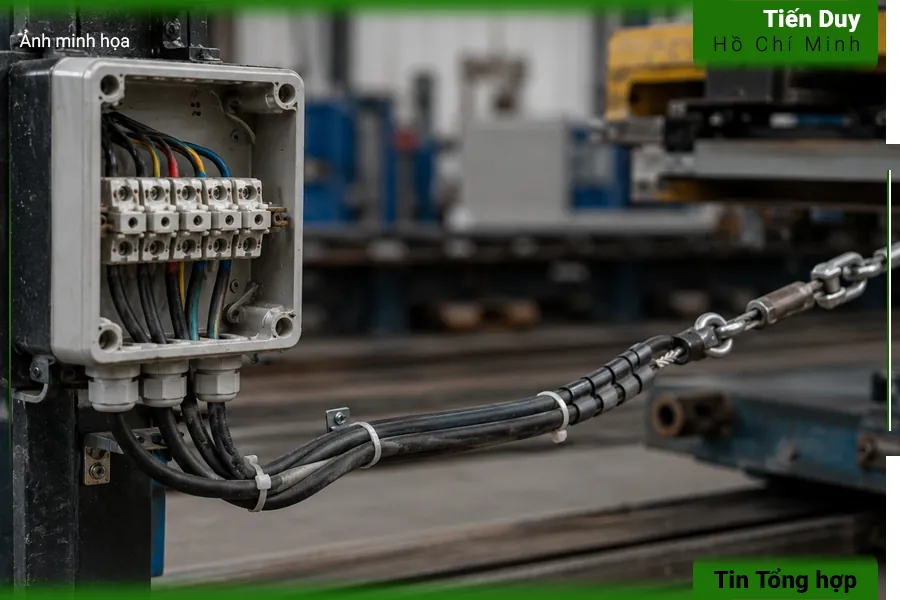

4. Các hệ thống dây cáp di động hoặc thường xuyên bị kéo căng

Một số thiết bị điện đòi hỏi sự di chuyển liên tục trong không gian làm việc, kéo theo sự dịch chuyển của hệ thống cáp nguồn. Đây là môi trường làm việc không phù hợp cho các linh kiện kết nối cố định.

4.1. Đặc điểm của cáp nguồn cho thiết bị nâng hạ

Cầu trục, palăng điện hay các loại máy cầm tay thường sử dụng cáp mềm nhiều sợi để linh hoạt di chuyển theo hành trình của thiết bị. Trong quá trình vận hành, sợi cáp liên tục bị uốn cong, kéo giãn và cọ xát với các bề mặt xung quanh. Trọng lượng của đoạn cáp treo lơ lửng cũng tạo ra một lực kéo thẳng đứng tác động trực tiếp lên các điểm đấu nối ở hai đầu. Đặc tính làm việc động này khác hoàn toàn so với việc đi dây cố định bên trong các máng cáp của tủ điện thông thường. Sự thay đổi trạng thái liên tục đòi hỏi điểm nối phải có khả năng chịu lực cơ học tốt để không bị đứt gãy.

4.2. Nguy cơ đứt gãy lõi đồng khi chịu lực kéo ngang

Cầu đấu được thiết kế chủ yếu để giữ dây dẫn ở trạng thái tĩnh, không chịu lực tác động từ bên ngoài. Khi sợi cáp bị kéo căng đột ngột, lực kéo này sẽ truyền trực tiếp vào ngàm kẹp kim loại đang siết chặt lõi đồng. Các sợi đồng nhỏ bên trong cáp mềm rất dễ bị đứt gãy tại vị trí bị ốc tì đè, làm giảm tiết diện truyền dẫn của dây. Nếu tình trạng kéo căng diễn ra thường xuyên, toàn bộ lõi cáp có thể bị đứt lìa, gây mất điện đột ngột cho thiết bị đang hoạt động. Sự cố này đặc biệt nguy hiểm đối với các thiết bị nâng hạ đang cẩu hàng hóa nặng trên cao. Việc đứt cáp nguồn có thể làm rơi tải trọng, đe dọa trực tiếp đến tính mạng của công nhân bên dưới.

4.3. Sự lỏng lẻo cơ học do di chuyển liên tục

Việc uốn cong cáp liên tục tại khu vực gần điểm nối tạo ra hiệu ứng đòn bẩy, làm nới lỏng dần cơ cấu kẹp bên trong linh kiện. Lớp vỏ nhựa của cáp khi bị vặn xoắn sẽ truyền lực ứng suất vào lõi đồng, khiến dây dẫn có xu hướng xoay nhẹ bên trong lỗ kẹp. Chuyển động vi mô này diễn ra hàng nghìn lần mỗi ngày, làm mài mòn bề mặt tiếp xúc và làm giảm lực ép ban đầu. Điện trở tại điểm nối tăng cao sẽ sinh ra nhiệt lượng, làm nóng chảy lớp vỏ cách điện và gây chập mạch. Do đó, việc dùng linh kiện kẹp tĩnh cho các ứng dụng động là một sai lầm phổ biến cần được khắc phục. Việc nhận diện đúng tính chất chuyển động của cáp giúp kỹ sư tránh được những lỗi thiết kế cơ bản.

4.4. Lựa chọn phích cắm công nghiệp chuyên dụng

Đối với các thiết bị cần di chuyển linh hoạt, phích cắm và ổ cắm công nghiệp là giải pháp thay thế hoàn hảo. Các thiết bị này được thiết kế với lớp vỏ nhựa chịu lực dày dặn, bảo vệ an toàn cho các chân đồng bên trong khỏi va đập vật lý. Phích cắm cho phép người dùng tháo lắp nguồn điện một cách nhanh chóng, an toàn mà không cần can thiệp vào các lõi cáp bên trong. Cơ cấu ngàm khóa cơ học giúp phích cắm bám chặt vào ổ cắm, không bị tuột ra ngay cả khi sợi cáp bị kéo mạnh. Việc sử dụng phích cắm công nghiệp giúp chuẩn hóa các điểm cấp nguồn di động trong nhà máy.

4.5. Yêu cầu về kẹp giữ cáp giảm chấn

Dù sử dụng phích cắm hay đấu nối trực tiếp vào hộp điện của động cơ, sợi cáp di động luôn cần được trang bị phụ kiện giảm chấn. Ốc siết cáp là một linh kiện quan trọng giúp cố định chặt lớp vỏ ngoài của cáp vào vỏ thiết bị. Phụ kiện này làm nhiệm vụ hấp thụ toàn bộ lực kéo cơ học phát sinh trong quá trình vận hành. Nhờ đó, lực căng sẽ không thể truyền vào các lõi đồng mỏng manh bên trong, giúp bảo vệ điểm nối an toàn.

Các yêu cầu cơ bản khi lắp đặt phụ kiện giữ cáp di động bao gồm:

• Lựa chọn ốc siết cáp có đường kính ron cao su vừa khít với vỏ cáp để đảm bảo độ bám.
• Chừa lại một đoạn cáp chùng hợp lý bên trong hộp nối để giảm thiểu ứng suất căng.
• Sử dụng thêm ruột gà lõi thép bọc nhựa để bảo vệ cáp khỏi sự cọ xát cơ học.
• Kiểm tra định kỳ độ chặt của ốc siết cáp để phát hiện sớm tình trạng lão hóa cao su.

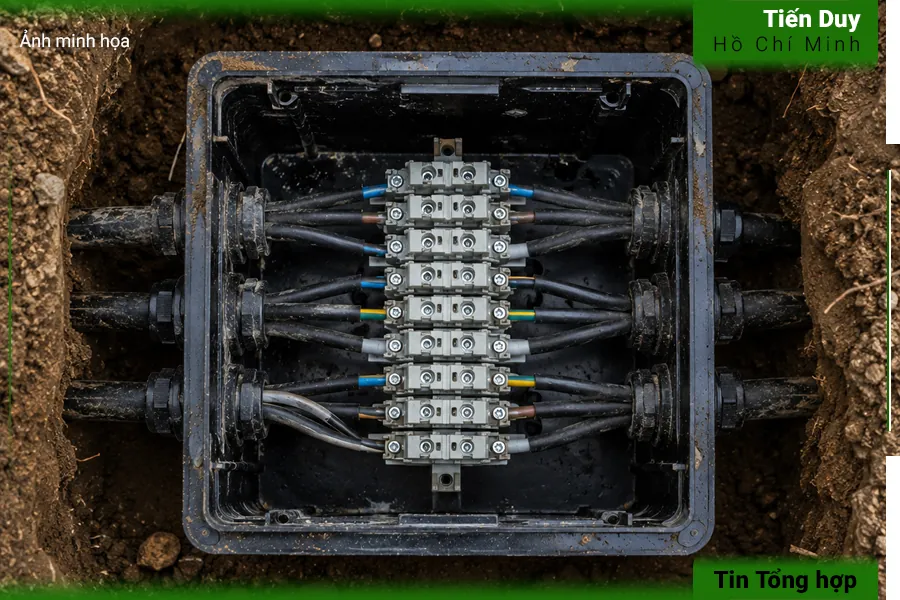

5. Điểm nối cáp điện ngầm chôn trực tiếp dưới lòng đất

Thi công cáp ngầm là một hạng mục đòi hỏi các tiêu chuẩn kỹ thuật rất cao về khả năng cách điện và chống thấm. Đây là môi trường làm việc khắc nghiệt mà các linh kiện kết nối thông thường không thể đáp ứng.

5.1. Tác động của độ ẩm đất và áp lực cơ học

Lòng đất là môi trường luôn duy trì độ ẩm cao, chứa nhiều khoáng chất và các vi sinh vật có khả năng ăn mòn vật liệu. Khi chôn cáp trực tiếp, điểm nối phải chịu thêm áp lực cơ học rất lớn từ trọng lượng của lớp đất đá phía trên. Nếu sử dụng cầu đấu đặt trong các hộp nhựa thông thường, nước ngầm sẽ nhanh chóng thẩm thấu qua các khe hở và làm ngập điểm nối. Dòng điện rò rỉ ra môi trường đất ẩm ướt không chỉ gây thất thoát điện năng mà còn tạo ra rủi ro điện giật nghiêm trọng. Áp lực đất cũng có thể làm bẹp hộp nối, gây đứt gãy các chi tiết nhựa và kim loại bên trong.

5.2. Ứng dụng măng sông đúc keo nhựa resin thay thế

Để giải quyết bài toán nối cáp ngầm, các nhà thầu cơ điện thường sử dụng bộ măng sông đúc keo nhựa resin chuyên dụng. Người thợ sẽ dùng ống đồng ép thủy lực để nối cứng các lõi cáp lại với nhau, tạo ra một liên kết cơ học cực kỳ vững chắc. Sau đó, một lớp khuôn nhựa trong suốt được ốp chặt bên ngoài để định hình cho toàn bộ khu vực đấu nối. Cuối cùng, kỹ thuật viên tiến hành đổ dung dịch keo resin hai thành phần vào bên trong khuôn để lấp đầy các khoảng trống.

Quy trình đổ keo resin mang lại những đặc tính bảo vệ vượt trội cho mối nối ngầm như sau:

• Lớp keo đông cứng tạo thành một khối đặc, ngăn chặn tuyệt đối sự xâm nhập của nước ngầm.
• Khả năng chịu lực nén cơ học rất cao, bảo vệ điểm nối khỏi áp lực từ lớp đất đá lấp phía trên.
• Đặc tính cách điện của nhựa resin giúp ngăn ngừa hiện tượng rò rỉ dòng điện ra môi trường xung quanh.
• Kháng lại sự ăn mòn của các loại hóa chất, axit hoặc kiềm tự nhiên có sẵn trong lòng đất.
