Quá trình lắp đặt và bảo dưỡng cầu đấu khối (terminal block) đóng vai trò quyết định đến độ tin cậy và tuổi thọ của toàn bộ hệ thống tủ bảng điện công nghiệp. Theo các quy định an toàn từ hệ thống Tiêu chuẩn Quốc gia (TCVN) và Ủy ban Kỹ thuật Điện Quốc tế (IEC), việc thi công phải tuân thủ nghiêm ngặt các thông số về lực siết cơ học, chiều dài tuốt vỏ cáp và sử dụng đúng loại đầu cốt kim loại để duy trì điện trở tiếp xúc ở mức thấp nhất. Trong giai đoạn vận hành, Hiệp hội Phòng cháy Chữa cháy Quốc gia Hoa Kỳ (NFPA) khuyến cáo các kỹ sư cần thực hiện quy trình bảo dưỡng định kỳ bằng cách sử dụng camera ảnh nhiệt hồng ngoại để phát hiện sớm các điểm phát nhiệt bất thường do ốc vít bị nới lỏng. Việc kết hợp hài hòa giữa kỹ năng lắp ráp chuẩn xác ban đầu và chế độ kiểm tra nghiêm ngặt về sau giúp ngăn chặn triệt để các nguy cơ ngắn mạch, phóng điện hồ quang, đảm bảo dây chuyền sản xuất luôn hoạt động an toàn và liên tục.



1. Tổng quan về quy trình lắp đặt và bảo dưỡng cầu đấu khối

Việc thi công thiết bị nối dây đòi hỏi sự chính xác tuyệt đối để đảm bảo an toàn cho toàn bộ hệ thống điện. Một quy trình chuẩn mực sẽ giúp ngăn ngừa những sự cố chập cháy không đáng có.

1.1. Tầm quan trọng của việc tuân thủ quy chuẩn kỹ thuật

Theo các tài liệu hướng dẫn của Ủy ban Kỹ thuật Điện Quốc tế (IEC), mọi thao tác đấu nối đều phải tuân thủ các thông số định mức khắt khe. Các tiêu chuẩn này được thiết lập dựa trên hàng ngàn giờ thử nghiệm phá hủy trong phòng thí nghiệm. Việc tuân thủ quy chuẩn giúp đảm bảo thiết bị hoạt động đúng với giới hạn chịu tải cơ nhiệt đã được thiết kế. Nếu người thợ làm việc theo cảm tính, hệ thống sẽ luôn tiềm ẩn những điểm yếu vật lý không thể lường trước. Một điểm nối đạt chuẩn quốc tế là nền tảng vững chắc cho sự ổn định của cả một dây chuyền sản xuất.

Sự đồng bộ trong quy trình thi công còn mang lại lợi ích to lớn cho công tác quản lý chất lượng dự án. Khi tất cả các kỹ thuật viên đều áp dụng chung một bộ quy tắc của Ủy ban Kỹ thuật Điện Quốc tế (IEC), người giám sát có thể dễ dàng nghiệm thu khối lượng công việc. Bất kỳ một sai lệch nhỏ nào so với bản vẽ thiết kế cũng sẽ được phát hiện và khắc phục ngay lập tức. Tính kỷ luật trong thi công chính là rào chắn đầu tiên bảo vệ tài sản và tính mạng con người.



1.2. Các rủi ro khi thi công sai nguyên tắc cơ bản

Những sai lầm tưởng chừng như vô hại trong quá trình lắp ráp lại có thể dẫn đến những hậu quả vô cùng thảm khốc. Khi một lõi cáp không được siết đủ lực, điện trở tiếp xúc tại điểm đó sẽ tăng vọt và sinh ra nhiệt lượng khổng lồ. Lượng nhiệt này tích tụ lâu ngày sẽ làm nóng chảy lớp vỏ nhựa cách điện, tạo điều kiện cho tia lửa điện phóng ra ngoài. Sự cố ngắn mạch xảy ra sau đó có sức tàn phá đủ lớn để thiêu rụi toàn bộ các bo mạch điều khiển đắt tiền xung quanh. Do đó, sự cẩn trọng trong từng thao tác nhỏ nhất là yêu cầu bắt buộc đối với mọi người thợ điện.



2. Các nguyên tắc an toàn trước và trong khi tiến hành lắp ráp

Giai đoạn chuẩn bị và thực thi lắp ráp quyết định trực tiếp đến chất lượng của các điểm kết nối. Người thợ cần nắm vững các nguyên tắc cơ học và điện học để thao tác chính xác.

2.1. Kiểm tra thông số kỹ thuật và tính tương thích vật liệu

Trước khi bắt tay vào việc lắp đặt và bảo dưỡng cầu đấu khối, kỹ thuật viên phải đối chiếu cẩn thận mã sản phẩm với bản vẽ thiết kế. Bước kiểm tra này nhằm xác nhận thiết bị có đủ khả năng chịu đựng mức điện áp và dòng điện định mức của hệ thống hay không. Việc sử dụng một khối nối dây điện áp thấp cho mạch động lực công suất lớn là một sai lầm chết người. Kỹ sư cũng cần xem xét kỹ lưỡng tính tương thích giữa vật liệu của thanh dẫn và lõi cáp để tránh hiện tượng ăn mòn điện hóa. Sự chuẩn bị kỹ lưỡng này giúp loại bỏ hoàn toàn các rủi ro do sai sót vật tư ngay từ vạch xuất phát.

Môi trường làm việc thực tế cũng là một yếu tố quan trọng cần được đánh giá trước khi thi công. Nếu tủ điện được đặt trong khu vực có độ ẩm cao hoặc chứa nhiều hóa chất ăn mòn, người thợ phải lựa chọn các thiết bị có lớp mạ chống oxy hóa đặc biệt. Các khối nhựa cách điện cũng phải được kiểm tra xem có bị nứt vỡ hay biến dạng trong quá trình vận chuyển hay không. Bất kỳ một linh kiện nào có dấu hiệu khiếm khuyết vật lý đều phải được loại bỏ và thay thế ngay lập tức. Sự tỉ mỉ trong khâu kiểm tra đầu vào là thước đo đánh giá sự chuyên nghiệp của một đội ngũ thi công.



2.2. Xử lý đầu cáp và sử dụng đầu cốt đúng chuẩn

Công đoạn tuốt vỏ và bấm cốt dây cáp đòi hỏi sự khéo léo và tuân thủ nghiêm ngặt các quy định của Tiêu chuẩn Quốc gia (TCVN) về an toàn điện. Việc xử lý đầu cáp sai cách sẽ làm suy giảm nghiêm trọng khả năng truyền tải dòng điện của toàn bộ hệ thống. Để đảm bảo chất lượng tiếp xúc hoàn hảo, người thợ cần lưu ý các nguyên tắc cơ bản sau đây:

• Sử dụng kìm tuốt dây chuyên dụng để không làm đứt gãy các sợi đồng con bên trong lõi cáp.
• Chiều dài phần lõi đồng được tuốt vỏ phải khớp chính xác với độ sâu của ngàm kẹp kim loại.
• Lựa chọn đầu cốt có kích thước tương thích tuyệt đối với tiết diện dây dẫn và ép chặt bằng kìm thủy lực.
• Không bao giờ được hàn thiếc trực tiếp lên lõi cáp nhiều sợi trước khi đưa vào ngàm kẹp ốc vít.

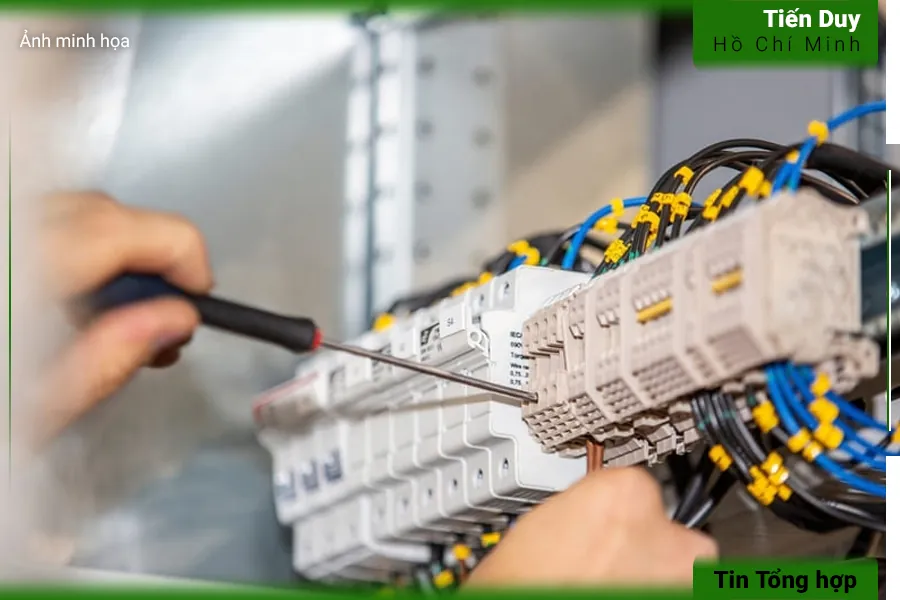

2.3. Kiểm soát lực siết ốc vít bằng dụng cụ chuyên dụng

Lực siết ốc vít là yếu tố quyết định trực tiếp đến độ bền cơ học và điện trở tiếp xúc của mọi điểm nối. Nếu lực siết quá nhẹ, dây cáp sẽ dễ dàng bị tuột ra ngoài khi có lực kéo hoặc rung động từ máy móc truyền tới. Ngược lại, nếu người thợ dùng sức quá mạnh, các sợi đồng mỏng manh sẽ bị nghiền nát, làm giảm tiết diện truyền dẫn và gây đứt gãy ngầm. Để giải quyết bài toán này, các nhà sản xuất luôn cung cấp một bảng thông số mô men xoắn tiêu chuẩn đi kèm với từng dòng sản phẩm. Việc tuân thủ bảng thông số này là nguyên tắc bất di bất dịch trong kỹ thuật lắp ráp tủ điện.

Để đạt được lực siết chính xác tuyệt đối, kỹ thuật viên bắt buộc phải sử dụng các loại tua vít lực có khả năng điều chỉnh mô men xoắn. Dụng cụ này sẽ tự động trượt và phát ra tiếng kêu tách khi lực siết đạt đến ngưỡng đã được cài đặt trước. Việc đầu tư trang bị tua vít lực cho toàn bộ đội ngũ thi công giúp đồng đều hóa chất lượng của hàng ngàn điểm nối trên công trường. Người giám sát cũng có thể dễ dàng kiểm tra chéo chất lượng thi công bằng cách sử dụng một cây cờ lê lực độc lập. Sự hỗ trợ của các dụng cụ đo lường chính xác giúp loại bỏ hoàn toàn yếu tố cảm tính của con người trong quá trình làm việc.



3. Hướng dẫn quy trình kiểm tra và bảo dưỡng định kỳ

Một hệ thống điện chỉ thực sự an toàn khi được chăm sóc và kiểm tra thường xuyên. Quy trình bảo dưỡng bài bản giúp phát hiện sớm các mầm mống gây hỏng hóc thiết bị.

3.1. Sử dụng thiết bị đo lường nhiệt độ hồng ngoại

Trong quá trình vận hành, nhiệt độ là chỉ báo rõ ràng nhất về tình trạng sức khỏe của các điểm đấu nối. Theo các phương pháp đo lường tiên tiến của Viện Tiêu chuẩn và Công nghệ Quốc gia Hoa Kỳ (NIST), việc sử dụng camera ảnh nhiệt hồng ngoại là cách hiệu quả nhất để kiểm tra hệ thống đang mang điện. Thiết bị này cho phép kỹ thuật viên quét toàn bộ bề mặt tủ điện từ một khoảng cách an toàn mà không cần chạm tay vào các chi tiết kim loại. Bất kỳ một điểm nối nào bị lỏng lẻo đều sẽ phát sinh nhiệt lượng cao bất thường và hiển thị dưới dạng một đốm sáng rực rỡ trên màn hình camera. Việc phát hiện sớm các điểm phát nhiệt này giúp ngăn chặn kịp thời những sự cố chập cháy thảm khốc.

Khi phân tích hình ảnh nhiệt, người thợ cần so sánh nhiệt độ của điểm nối nghi ngờ với các điểm nối lân cận đang chịu cùng một mức tải. Các chuyên gia từ Viện Tiêu chuẩn và Công nghệ Quốc gia Hoa Kỳ (NIST) khuyến cáo rằng một mức chênh lệch nhiệt độ quá lớn là dấu hiệu cảnh báo khẩn cấp về sự suy giảm chất lượng tiếp xúc. Lúc này, kỹ thuật viên phải lập tức lên kế hoạch cắt điện khu vực đó để tiến hành siết lại ốc vít hoặc thay thế linh kiện. Công nghệ đo lường hồng ngoại đã biến công tác bảo trì từ bị động sửa chữa sang chủ động phòng ngừa rủi ro. Đây là một công cụ không thể thiếu đối với mọi nhà máy công nghiệp hiện đại.



3.2. Vệ sinh bề mặt và kiểm tra độ suy giảm cách điện

Bụi bẩn công nghiệp và hơi ẩm là những kẻ thù thầm lặng phá hủy khả năng cách điện của các thiết bị nối dây. Việc vệ sinh định kỳ giúp duy trì khoảng cách đường rò an toàn và kéo dài tuổi thọ cho toàn bộ hệ thống. Quy trình làm sạch và kiểm tra bề mặt cần tuân thủ các bước cơ bản sau đây:

• Ngắt hoàn toàn nguồn điện và treo biển cảnh báo an toàn trước khi mở cửa tủ điều khiển.
• Sử dụng máy hút bụi công nghiệp kết hợp với cọ lông mềm để loại bỏ các mảng bám trên bề mặt vỏ nhựa.
• Dùng đồng hồ đo điện trở cách điện để kiểm tra mức độ rò rỉ dòng điện giữa các pha liền kề.
• Tuyệt đối không sử dụng các loại dung môi bay hơi mạnh vì chúng có thể làm giòn gãy cấu trúc của vật liệu polymer.



3.3. Tiêu chuẩn thay thế linh kiện sau thời gian dài vận hành

Mọi linh kiện cơ điện đều có một vòng đời hữu hạn và sẽ dần bị lão hóa dưới tác động của môi trường. Các khối nhựa cách điện sau nhiều năm chịu đựng nhiệt độ cao sẽ bắt đầu chuyển màu, trở nên giòn và dễ vỡ khi có tác động lực. Các ngàm kẹp kim loại cũng có thể bị oxy hóa nghiêm trọng, làm tăng điện trở tiếp xúc vượt quá ngưỡng cho phép. Khi phát hiện những dấu hiệu xuống cấp vật lý này, kỹ thuật viên phải mạnh dạn đề xuất thay thế linh kiện mới thay vì cố gắng sửa chữa tạm bợ. Việc chắp vá các thiết bị đã quá hạn sử dụng chỉ làm tăng thêm nguy cơ mất an toàn cho toàn bộ dây chuyền sản xuất.

Quá trình thay thế linh kiện cũ phải được thực hiện một cách cẩn trọng để không làm xáo trộn cấu trúc của các bó cáp xung quanh. Người thợ cần đánh dấu kỹ lưỡng vị trí của từng sợi dây trước khi tháo chúng ra khỏi ngàm kẹp hỏng. Thiết bị mới được đưa vào thay thế phải có thông số kỹ thuật tương đương hoặc cao hơn so với linh kiện nguyên bản. Sau khi hoàn tất việc lắp ráp, toàn bộ cụm thiết bị phải được kiểm tra lại bằng đồng hồ vạn năng để đảm bảo tính thông mạch. Sự dứt khoát trong việc loại bỏ các linh kiện kém chất lượng là chìa khóa để duy trì sự ổn định dài hạn.



3.4. Ghi chép nhật ký bảo trì hệ thống điện

Một hệ thống quản lý bảo trì chuyên nghiệp không thể thiếu những cuốn sổ nhật ký ghi chép chi tiết mọi hoạt động can thiệp vào tủ điện. Mỗi lần thực hiện việc lắp đặt và bảo dưỡng cầu đấu khối, kỹ thuật viên phải ghi rõ ngày tháng, thông số lực siết và tình trạng vật lý của thiết bị. Những dữ liệu lịch sử này vô cùng quý giá, giúp các kỹ sư phân tích được chu kỳ hỏng hóc và dự đoán chính xác thời điểm cần thay thế vật tư. Việc lưu trữ hồ sơ bảo trì còn là bằng chứng pháp lý quan trọng để giải trình với các cơ quan kiểm định an toàn nhà nước. Một cuốn nhật ký được cập nhật liên tục thể hiện tinh thần trách nhiệm cao độ của đội ngũ vận hành nhà máy.



4. Những sai lầm phổ biến cần tránh trong quá trình thi công

Thực tiễn trên công trường luôn tồn tại những thói quen thi công sai lệch do sự chủ quan của con người. Việc nhận diện và loại bỏ những sai lầm này giúp nâng cao chất lượng công trình.

4.1. Bỏ qua việc lắp đặt vách ngăn và chặn cuối

Một trong những lỗi thi công phổ biến nhất là việc người thợ lười biếng không lắp đặt các tấm vách ngăn cách điện và chặn cuối bằng kim loại. Họ thường cho rằng các phụ kiện này chỉ mang tính chất trang trí và không ảnh hưởng đến khả năng truyền tải dòng điện. Tuy nhiên, sự thiếu hụt vách ngăn sẽ làm phơi bày các chi tiết mang điện áp cao ra ngoài không khí, tạo điều kiện lý tưởng cho hiện tượng phóng điện hồ quang. Hơn nữa, nếu không có chặn cuối khóa chặt hai đầu, toàn bộ dải thiết bị sẽ bị trượt dọc theo thanh ray khi có lực tác động. Sự cẩu thả này đã từng là nguyên nhân trực tiếp dẫn đến vô số vụ chập cháy tủ điện nghiêm trọng.

Các nhà sản xuất luôn tính toán rất kỹ lưỡng vai trò của từng món phụ kiện nhỏ nhất trong hệ sinh thái sản phẩm của họ. Tấm vách ngăn không chỉ tăng cường khoảng cách đường rò mà còn giúp gia cố độ cứng vững cơ học cho các khối nhựa mỏng manh. Chặn cuối bằng kim loại đóng vai trò như một mỏ neo vững chắc, chịu toàn bộ lực đẩy ngang khi người thợ tiến hành siết ốc vít. Việc tuân thủ tuyệt đối tài liệu hướng dẫn lắp ráp và sử dụng đầy đủ phụ kiện là nguyên tắc không thể thỏa hiệp. Các giám sát viên công trình cần phải xử lý nghiêm khắc những trường hợp thi công cắt xén vật tư này.



4.2. Đấu nối quá nhiều lõi cáp vào cùng một ngàm kẹp

Nhiều kỹ thuật viên thường có thói quen nhét hai hoặc ba sợi cáp vào chung một lỗ xỏ dây để tiết kiệm không gian và vật tư. Hành động này vi phạm nghiêm trọng các nguyên tắc về an toàn điện vì ngàm kẹp kim loại chỉ được thiết kế để ôm trọn một lõi cáp duy nhất. Khi có nhiều sợi cáp nằm chồng lên nhau, lực ép của ốc vít sẽ phân bố không đồng đều, khiến những sợi cáp nằm ở góc ngoài cùng bị lỏng lẻo. Sự lỏng lẻo này tạo ra các điểm thắt nút sinh nhiệt cực kỳ nguy hiểm khi hệ thống vận hành ở công suất tối đa. Để giải quyết nhu cầu chia nhánh dòng điện, người thợ bắt buộc phải sử dụng các thanh lược đồng chuyên dụng thay vì nhồi nhét cáp một cách bừa bãi.



4.3. Nhầm lẫn giữa các tiêu chuẩn đo lường tiết diện cáp

Sự khác biệt giữa hệ đo lường cáp của Mỹ và chuẩn milimet vuông của châu Âu thường gây ra những nhầm lẫn tai hại trong quá trình chọn thiết bị. Nếu người thợ chọn một khối nối dây có lỗ xỏ quá nhỏ so với tiết diện thực tế của cáp, họ sẽ có xu hướng cắt bớt các sợi đồng con để nhét vừa vào ngàm. Việc làm này làm giảm nghiêm trọng khả năng chịu tải của dây dẫn, biến điểm nối thành một lò sưởi thu nhỏ bên trong tủ điện. Đây là một lỗi thi công cơ bản nhưng lại để lại hậu quả vô cùng nặng nề cho độ bền của mạng lưới điện.

Ngược lại, nếu lỗ xỏ quá lớn so với sợi cáp nhỏ, lực ép của ốc vít sẽ không thể dàn đều lên toàn bộ bề mặt lõi đồng. Dây cáp sẽ dễ dàng tuột ra ngoài khi có lực kéo nhẹ hoặc rung động từ máy móc truyền tới. Để giải quyết triệt để vấn đề này, các kỹ sư phải luôn mang theo bảng quy đổi tiêu chuẩn quốc tế khi bóc tách vật tư. Việc sử dụng thêm các đầu cốt kim loại bấm chặt vào lõi cáp trước khi đưa vào ngàm kẹp cũng là một giải pháp kỹ thuật hoàn hảo để đảm bảo độ tiếp xúc. Sự tỉ mỉ trong từng thao tác đấu nối nhỏ nhất chính là thước đo cho sự chuyên nghiệp của một người thợ điện bậc cao.



4.4. Bỏ qua bước kiểm tra lực kéo cơ học sau khi siết

Sau khi hoàn tất việc vặn ốc vít, nhiều người thợ thường bỏ qua bước kiểm tra lực kéo cơ học để xác nhận độ chắc chắn của điểm nối. Một điểm nối trông có vẻ hoàn hảo bên ngoài nhưng thực chất lõi cáp bên trong có thể chưa được ngàm kẹp giữ chặt. Kỹ thuật viên cần dùng tay kéo nhẹ sợi cáp với một lực vừa phải để đảm bảo nó không bị tuột ra khỏi thiết bị. Thao tác kiểm tra đơn giản này chỉ mất vài giây nhưng lại giúp loại bỏ hoàn toàn những rủi ro lỏng lẻo tiềm ẩn. Việc xây dựng thói quen tự kiểm tra chéo sau mỗi bước thi công là cách tốt nhất để nâng cao chất lượng công việc.



4.5. Sử dụng sai loại hóa chất tẩy rửa công nghiệp

Trong quá trình vệ sinh tủ điện, việc sử dụng bừa bãi các loại hóa chất tẩy rửa có thể gây ra những tổn thương không thể phục hồi cho thiết bị. Các dung môi mạnh sẽ phản ứng hóa học với lớp vỏ nhựa, làm chúng bị biến dạng và mất đi đặc tính cách điện. Để bảo vệ an toàn cho hệ thống, nhân viên bảo trì cần tuyệt đối tránh xa những sai lầm sau đây:

• Phun trực tiếp các loại dung dịch tẩy rỉ sét công nghiệp vào bên trong ngàm kẹp kim loại.
• Sử dụng cồn công nghiệp nồng độ cao để lau chùi bề mặt các khối nhựa bảo vệ.
• Dùng vòi xịt khí nén có lẫn hơi nước và dầu máy để thổi bụi bẩn bên trong tủ điều khiển.
• Bôi các loại mỡ bò bôi trơn thông thường lên thanh dẫn điện để chống oxy hóa.

5. Tầm quan trọng của việc duy trì kỷ luật bảo dưỡng hệ thống

Việc duy trì một chế độ bảo dưỡng nghiêm ngặt không chỉ là trách nhiệm kỹ thuật mà còn là một chiến lược quản trị rủi ro hiệu quả của doanh nghiệp. Theo các báo cáo thống kê từ Hiệp hội Phòng cháy Chữa cháy Quốc gia Hoa Kỳ (NFPA), phần lớn các vụ hỏa hoạn tại các nhà máy công nghiệp đều bắt nguồn từ sự cố chập điện tại các điểm đấu nối lỏng lẻo. Khi một tủ điện bị thiêu rụi, thiệt hại không chỉ dừng lại ở chi phí thay thế vật tư mà còn bao gồm cả những tổn thất khổng lồ do dây chuyền sản xuất bị đình trệ. Việc đầu tư thời gian và nguồn lực cho công tác kiểm tra định kỳ chính là một hình thức mua bảo hiểm rẻ nhất cho toàn bộ nhà máy. Một hệ thống điện được chăm sóc kỹ lưỡng sẽ luôn vận hành trơn tru, mang lại sự an tâm tuyệt đối cho ban lãnh đạo.

Để xây dựng một văn hóa bảo trì chuyên nghiệp, các doanh nghiệp cần thiết lập những quy trình kiểm soát chất lượng rõ ràng và minh bạch. Sự phối hợp nhịp nhàng giữa bộ phận quản lý và đội ngũ kỹ thuật viên trực tiếp thực thi sẽ tạo ra một hàng rào bảo vệ vững chắc. Những hành động cụ thể cần được triển khai đồng bộ bao gồm:

• Tổ chức các khóa đào tạo định kỳ để cập nhật kiến thức về an toàn điện cho toàn bộ công nhân viên.
• Trang bị đầy đủ các dụng cụ đo lường chính xác như tua vít lực và camera ảnh nhiệt hồng ngoại.
• Xây dựng phần mềm quản lý tài sản để theo dõi lịch sử bảo trì của từng thiết bị nối dây trong nhà máy.
• Áp dụng chế độ khen thưởng xứng đáng cho những cá nhân phát hiện và xử lý kịp thời các nguy cơ tiềm ẩn.



Tóm lại, việc lắp đặt và bảo dưỡng cầu đấu khối là một nghệ thuật đòi hỏi sự kết hợp hoàn hảo giữa kiến thức chuyên môn và tính kỷ luật cao độ. Từ những thao tác tuốt vỏ cáp đơn giản cho đến việc phân tích hình ảnh nhiệt phức tạp, mọi công đoạn đều đóng góp vào sự thành bại của hệ thống. Các tiêu chuẩn quốc tế và quy định an toàn trong nước luôn là kim chỉ nam soi sáng cho mọi quyết định kỹ thuật trên công trường. Khi mỗi người thợ điện đều ý thức được tầm quan trọng của công việc mình đang làm, chất lượng của các công trình công nghiệp sẽ được nâng lên một tầm cao mới. Một điểm kết nối vững chắc hôm nay chính là nền tảng cho sự phát triển bền vững của doanh nghiệp trong tương lai.
