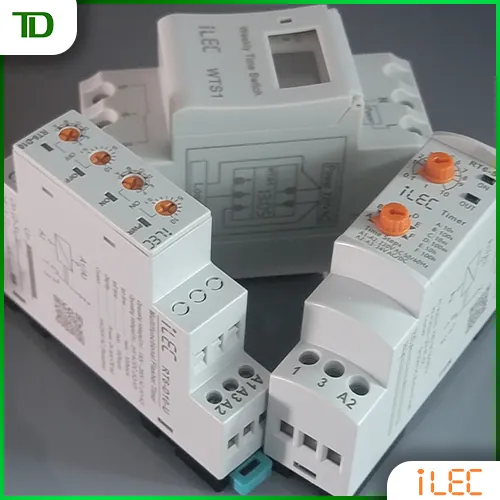

Timer ILEC là dải thiết bị rơ le thời gian chuyên dụng gắn thanh DIN rail 35mm cho tủ điện. Hãng cung cấp 4 dòng sản phẩm chính: Timer 24h (mã WTS1) có màn hình LCD, hẹn giờ 16 lần/tuần, tích hợp siêu tụ 150 giờ; Timer ON delay (mã RT6-S10-U) dải chỉnh 0.1s – 100h; Timer đôi ON/OFF delay (mã RT6-D10-U) chỉnh thời gian chạy/nghỉ độc lập; và Timer sao/tam giác (mã RT6-SD30-U) có thời gian khóa chéo 10-500ms. Các dòng RT6 đều hỗ trợ nguồn cấp kép A1-A2 (220VAC) và A2-A3 (24VAC/DC), ngõ ra tiếp điểm 5A, đáp ứng linh hoạt các yêu cầu điều khiển tự động hóa.

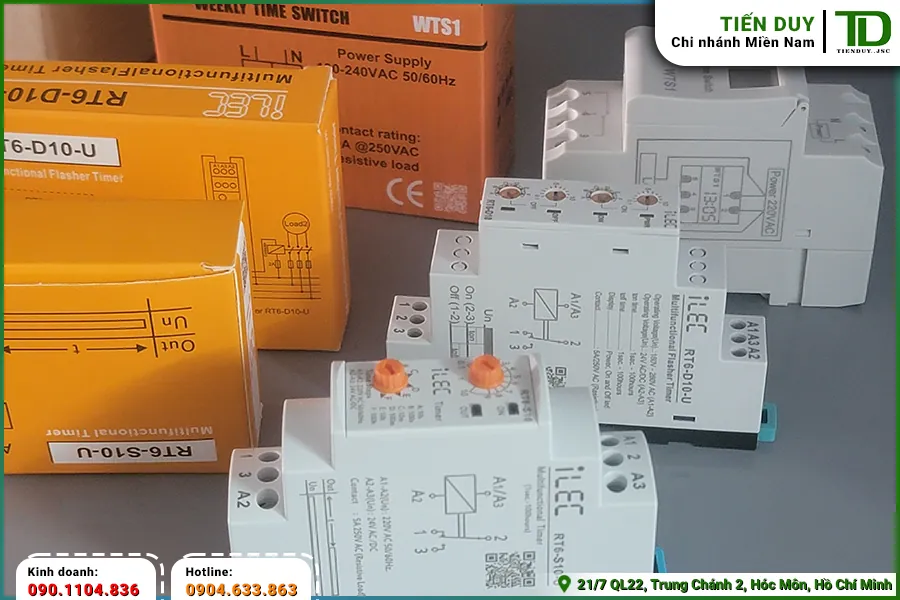

1. Giới thiệu chung và bảng so sánh các loại timer ILEC

Việc nắm rõ thông số của các thiết bị định thời giúp kỹ sư dễ dàng bố trí không gian trên mặt táp lô. Dòng sản phẩm này được thiết kế tối ưu cho các hệ thống tủ điện công nghiệp hiện đại.

1.1. Đặc điểm thiết kế module gắn thanh DIN rail 35mm

Các dòng rơ le thời gian của hãng được thiết kế với kích thước nhỏ gọn, tối ưu hóa cho không gian bên trong tủ điện. Phần đế của thiết bị được đúc sẵn ngàm cài, tương thích hoàn toàn với thanh ray nhôm DIN rail 35mm tiêu chuẩn. Thiết kế này giúp kỹ thuật viên lắp ráp nhanh chóng bằng tay mà không cần sử dụng ốc vít phức tạp. Khi cần bảo trì hoặc thay thế, người dùng chỉ cần dùng tua vít bẩy nhẹ chốt khóa là có thể tháo rời thiết bị một cách dễ dàng. Sự đồng bộ về mặt cơ khí giúp các xưởng sản xuất tủ bảng điện tiết kiệm đáng kể thời gian thi công.



1.2. Bảng so sánh thông số kỹ thuật các mã hàng phổ biến

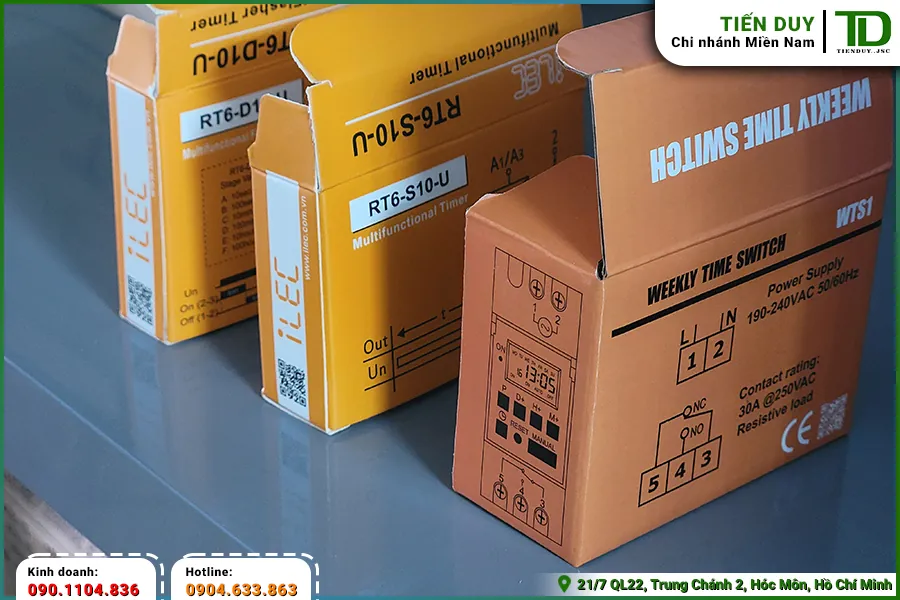

Để thuận tiện cho việc lựa chọn, hãng đã phân chia rõ ràng các mã hàng theo từng chức năng điều khiển cụ thể. Dưới đây là bảng so sánh các loại timer ILEC phổ biến nhất đang được ứng dụng rộng rãi tại các nhà máy. Việc tra cứu nhanh các thông số này giúp phòng thu mua tiết kiệm thời gian khi đối chiếu với bản vẽ thiết kế. Kỹ thuật viên cũng dễ dàng nhận diện thiết bị khi tiến hành lắp ráp thực tế tại xưởng. Bảng so sánh này cung cấp cái nhìn trực quan nhất về dải thời gian và đặc điểm nổi bật của từng mã hàng.

Bảng 1: Bảng so sánh thông số kỹ thuật các dòng timer ILEC phổ biến

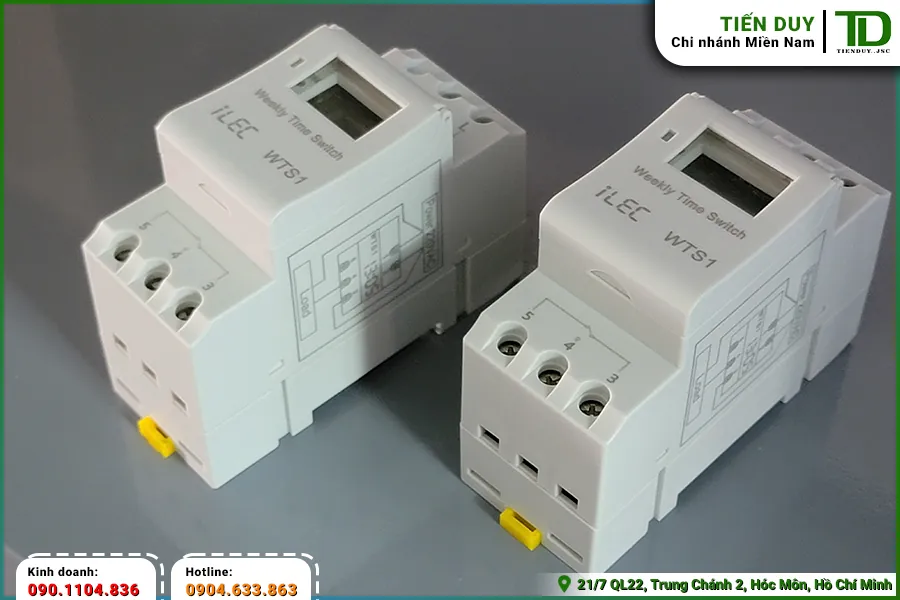

2. Đặc tính kỹ thuật và cách chọn timer 24h ILEC mã WTS1

Dòng thiết bị định thời gian thực mang lại khả năng tự động hóa cao cho các hệ thống hoạt động theo chu kỳ ngày đêm. Mã hàng WTS1 sở hữu những thông số kỹ thuật đáp ứng tốt các tiêu chuẩn điều khiển khắt khe.

2.1. Khả năng lập trình 16 chu kỳ lặp lại hàng tuần

Mã hàng WTS1 là dòng thiết bị định thời gian thực, cho phép người dùng cài đặt các chu kỳ bật tắt theo giờ thực tế trong ngày. Thiết bị hỗ trợ lập trình lên đến 16 lần ON và 16 lần OFF, lặp lại tự động theo chu kỳ hàng tuần. Độ chia thời gian nhỏ nhất đạt mức 1 phút, mang lại độ chính xác tuyệt đối cho các hệ thống yêu cầu khắt khe về thời gian. Tính năng này cực kỳ hữu ích cho các ứng dụng điều khiển tự động hóa mà không cần sự can thiệp thủ công của con người.

Khi lựa chọn timer 24h ILEC, kỹ sư cần xác định rõ số lượng chu kỳ đóng ngắt cần thiết trong một ngày để đảm bảo thiết bị đáp ứng đủ. Việc cài đặt các chu kỳ này được thực hiện dễ dàng thông qua các phím nhấn mềm và màn hình LCD trực quan trên mặt thiết bị. Người dùng có thể thiết lập các ngày nghỉ cuối tuần để hệ thống tự động ngưng hoạt động, giúp tiết kiệm năng lượng tối đa. Chức năng khóa bàn phím cũng được tích hợp để ngăn chặn những người không có thẩm quyền tự ý thay đổi thông số.



2.2. Tích hợp siêu tụ điện nuôi nguồn dự phòng 150 giờ

Một trong những rủi ro lớn nhất của các bộ định thời gian thực là việc mất dữ liệu cài đặt khi hệ thống điện bị cúp đột ngột. Để giải quyết vấn đề này, mã WTS1 được nhà sản xuất trang bị một siêu tụ điện bên trong mạch vi xử lý. Siêu tụ này có khả năng duy trì hoạt động của đồng hồ nội bộ lên đến 150 giờ liên tục mà không cần nguồn cấp ngoài. Khi có điện trở lại, thiết bị sẽ tiếp tục chạy đúng theo thời gian thực tế mà không cần kỹ thuật viên phải cài đặt lại từ đầu. Đây là một ưu điểm vượt trội giúp giảm thiểu công sức bảo trì tại các trạm bơm đặt ở những vị trí hẻo lánh.



2.3. Ứng dụng thực tế cho hệ thống chiếu sáng và bơm tưới

Trong thực tế, dòng sản phẩm này được ứng dụng cực kỳ phổ biến để điều khiển hệ thống chiếu sáng đèn đường hoặc đèn nhà xưởng. Kỹ thuật viên có thể cài đặt đèn tự động bật vào lúc 18h00 tối và tắt vào lúc 06h00 sáng hôm sau một cách chính xác. Đối với các hệ thống bơm tưới tiêu nông nghiệp, thiết bị giúp phân bổ thời gian tưới hợp lý vào các khung giờ mát mẻ trong ngày. Việc tự động hóa các quy trình này giúp doanh nghiệp cắt giảm đáng kể chi phí nhân công vận hành hàng tháng.

Khác với các dòng rơ le trung gian thông thường, mã WTS1 sở hữu ngõ ra tiếp điểm có khả năng chịu tải lên đến 16A. Với dòng tải lớn này, rơ le thời gian ILEC có thể đóng cắt trực tiếp các dàn đèn LED công suất nhỏ mà không cần qua khởi động từ. Khi thống kê khối lượng vật tư, việc tận dụng tối đa công suất tiếp điểm này giúp nhà thầu tiết kiệm được một khoản chi phí đáng kể. Nó làm cho cấu trúc tủ điện trở nên tinh gọn và giảm bớt các điểm đấu nối trung gian dễ sinh nhiệt.

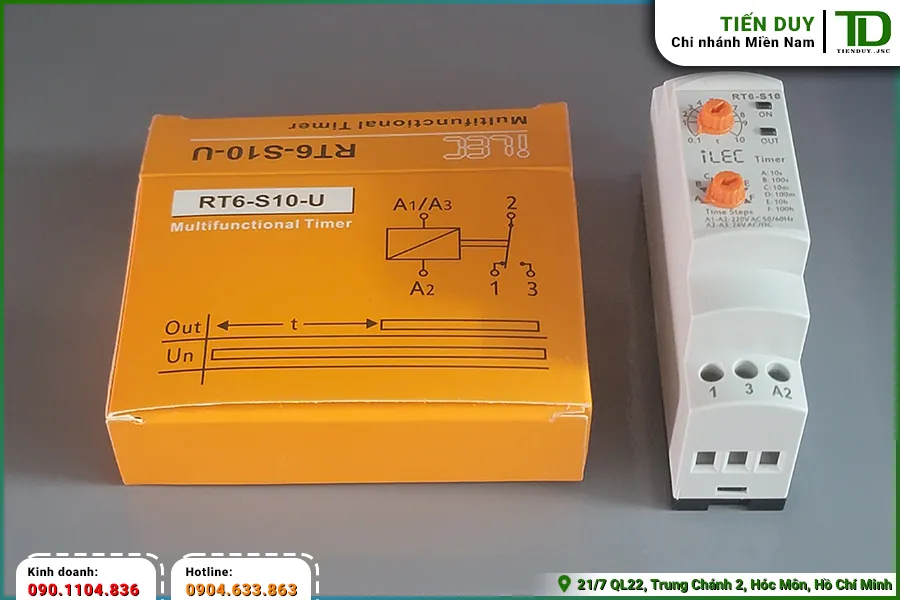

3. Nguyên lý hoạt động và cách chọn timer ON delay ILEC mã RT6-S10-U

Dòng sản phẩm tạo trễ thời gian đóng tiếp điểm vẫn giữ vai trò quan trọng trong nhiều dự án cơ điện. Mã hàng RT6-S10-U mang đến giải pháp điều khiển tuần tự cực kỳ hiệu quả.

3.1. Dải thời gian cài đặt linh hoạt từ 0.1 giây đến 100 giờ

Mã hàng RT6-S10-U hoạt động dựa trên nguyên lý trễ thời gian đóng tiếp điểm sau khi được cấp nguồn nuôi. Thiết bị cung cấp một dải thời gian cài đặt cực kỳ rộng, từ 0.1 giây cho đến tối đa 100 giờ. Người dùng có thể lựa chọn các dải chỉnh cơ bản như 10S, 100S, 10M, 100M, 10H và 100H thông qua núm vặn trên mặt thiết bị. Sự linh hoạt này giúp một mã timer ILEC duy nhất có thể đáp ứng được hầu hết các yêu cầu tạo trễ trong công nghiệp. Nó giúp phòng vật tư không phải lưu kho quá nhiều mã hàng khác nhau, tối ưu hóa chi phí quản lý chuỗi cung ứng.



3.2. Khả năng tương thích với nguồn cấp 220VAC và 24VDC

Một tính năng nổi bật của dòng RT6 là khả năng hoạt động ổn định với nhiều mức điện áp nguồn nuôi khác nhau. Thiết bị được thiết kế với ba chân cấp nguồn độc lập, trong đó cặp A1-A2 sử dụng cho điện áp xoay chiều 220VAC thông dụng. Nếu hệ thống điều khiển sử dụng điện áp an toàn, kỹ sư có thể đấu nối nguồn vào cặp chân A2-A3 để chạy điện áp 24VAC hoặc 24VDC. Khả năng tương thích kép này giúp thiết bị dễ dàng tích hợp vào cả tủ điện động lực lẫn tủ điều khiển PLC. Nó mang lại sự tiện lợi tối đa cho người thiết kế khi không phải lo lắng về việc sai lệch cấp điện áp.



3.3. Ứng dụng trong mạch khởi động tuần tự của động cơ

Trong các dây chuyền sản xuất có nhiều động cơ công suất lớn, việc khởi động đồng loạt sẽ gây ra hiện tượng sụt áp nghiêm trọng trên lưới điện. Để khắc phục, kỹ sư thường sử dụng rơ le ON delay để tạo ra các khoảng thời gian trễ giữa các lần khởi động của từng máy. Khi nhấn nút chạy hệ thống, động cơ số một sẽ khởi động ngay, trong khi động cơ số hai phải chờ đếm hết thời gian cài đặt mới được phép chạy. Phương pháp khởi động tuần tự này giúp bảo vệ máy biến áp tổng không bị quá tải bởi dòng điện khởi động khổng lồ.

Nếu phòng thu mua đang cần lên dự toán cho các dự án nâng cấp tủ điều khiển, hãy liên hệ ngay với Tiến Duy qua hotline 0901.104.836 (Ms Hiền) để nhận báo giá sỉ. Chúng tôi luôn có sẵn số lượng lớn các dòng rơ le thời gian ILEC tại kho, đảm bảo cung ứng kịp thời cho mọi tiến độ khẩn cấp. Đội ngũ kỹ thuật sẽ hỗ trợ tư vấn cấu hình tối ưu nhất để giảm thiểu chi phí sản xuất cho doanh nghiệp của bạn. Việc hợp tác với một nhà phân phối uy tín giúp bạn hoàn toàn an tâm về chất lượng và nguồn gốc xuất xứ của thiết bị.

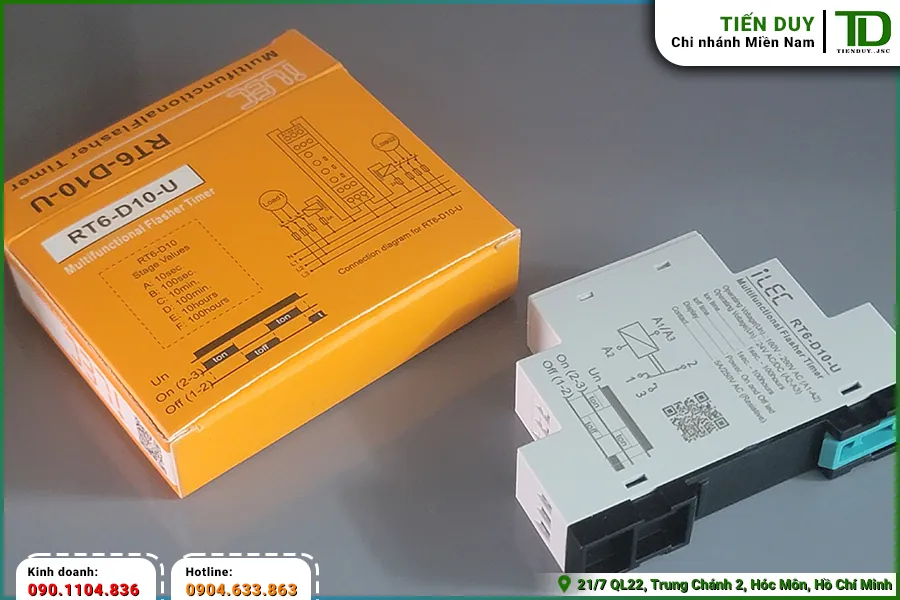

4. Khả năng điều khiển của timer đôi ON/OFF delay mã RT6-D10-U

Đối với các hệ thống yêu cầu chạy nghỉ luân phiên, thiết bị định thời đôi là lựa chọn không thể thiếu. Mã hàng RT6-D10-U mang đến giải pháp tự động hóa chu kỳ một cách hoàn hảo.

4.1. Cơ chế chỉnh thời gian chạy và nghỉ hoàn toàn độc lập

Mã hàng RT6-D10-U là một thiết bị định thời đặc biệt, tích hợp cả hai chức năng ON delay và OFF delay vào trong một module duy nhất. Điểm khác biệt cốt lõi là người dùng có thể cài đặt thời gian chạy (T-ON) và thời gian nghỉ (T-OFF) hoàn toàn độc lập với nhau. Hai núm vặn riêng biệt trên mặt thiết bị cho phép tinh chỉnh dải thời gian từ 0.1 giây đến 100 giờ cho mỗi chu kỳ. Khi được cấp nguồn, thiết bị sẽ liên tục đóng ngắt tiếp điểm ngõ ra theo đúng chu kỳ thời gian đã được thiết lập.

Cơ chế hoạt động luân phiên này giúp tự động hóa các quy trình sản xuất lặp đi lặp lại mà không cần đến bộ điều khiển PLC đắt tiền. Khi lựa chọn timer ILEC loại đôi này, kỹ sư cần tính toán kỹ lưỡng chu kỳ hoạt động của máy móc để cài đặt dải thời gian cho phù hợp. Việc thiết lập sai dải đo có thể khiến hệ thống đóng ngắt quá nhanh hoặc quá chậm, gây ảnh hưởng đến chất lượng sản phẩm đầu ra. Thiết kế giao diện với hai màu sắc núm vặn khác nhau giúp người dùng dễ dàng phân biệt giữa thời gian chạy và thời gian nghỉ.



4.2. Giải pháp tối ưu cho hệ thống bơm luân phiên tự động

Ứng dụng phổ biến nhất của dòng thiết bị này là trong các hệ thống bơm nước thải hoặc quạt thông gió chạy luân phiên. Việc để một động cơ chạy liên tục suốt ngày đêm sẽ làm giảm tuổi thọ vòng bi và tăng nguy cơ cháy cuộn dây do quá nhiệt. Bằng cách sử dụng mã RT6-D10-U, kỹ sư có thể cài đặt cho bơm số một chạy trong 2 giờ, sau đó nghỉ 2 giờ để bơm số hai hoạt động. Quá trình chuyển đổi này diễn ra hoàn toàn tự động, đảm bảo các máy móc được hao mòn đồng đều theo thời gian.

Khi lên dự toán vật tư, việc đưa thiết bị này vào danh sách sẽ giúp nhà thầu cung cấp một giải pháp điều khiển thông minh với chi phí cực kỳ hợp lý. Nó loại bỏ sự cần thiết của các mạch rơ le trung gian phức tạp, giúp tủ điện trở nên gọn nhẹ và dễ dàng bảo trì hơn. Các đèn báo trạng thái PWR, ON và OFF trên mặt thiết bị cung cấp thông tin trực quan về chu kỳ hiện tại của hệ thống. Kỹ thuật viên vận hành chỉ cần nhìn lướt qua là biết chính xác bơm nào đang chạy và bơm nào đang trong thời gian nghỉ.

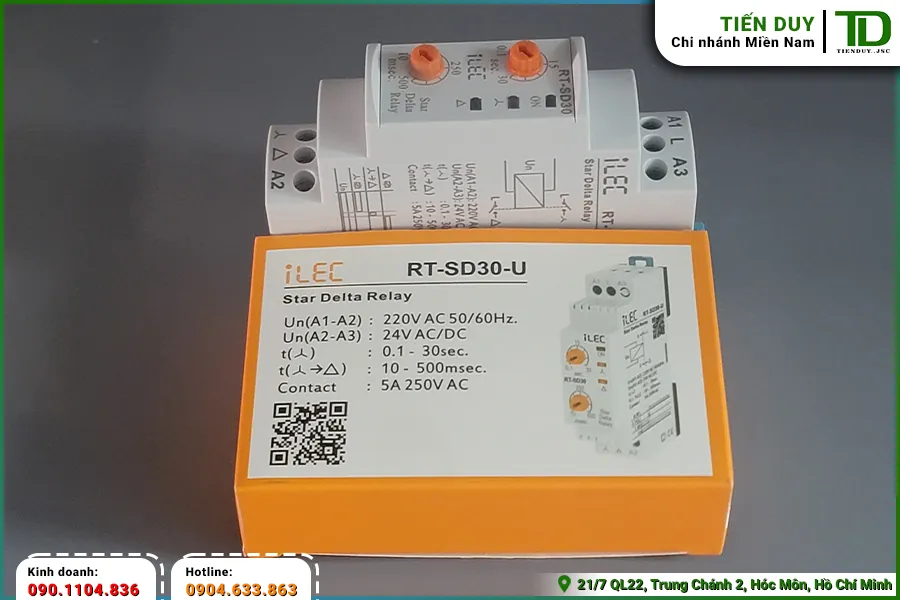

5. Các bước chọn timer sao tam giác ILEC mã RT6-SD30-U chuẩn xác

Việc chọn đúng mã hàng không chỉ đảm bảo kỹ thuật mà còn giúp quá trình mua sắm vật tư diễn ra trơn tru. Dưới đây là những tiêu chí quan trọng cần xem xét kỹ lưỡng khi thiết kế mạch khởi động.

5.1. Xác định dải thời gian chuyển đổi sao sang tam giác

Khởi động sao tam giác là phương pháp kinh điển để giảm dòng khởi động cho các động cơ không đồng bộ ba pha công suất lớn. Mã hàng RT6-SD30-U được thiết kế chuyên dụng cho mục đích này với dải thời gian cài đặt từ 0.1 đến 30 giây. Bước đầu tiên khi chọn thiết bị là phải tính toán thời gian cần thiết để động cơ đạt được khoảng 75% tốc độ định mức ở chế độ sao. Nếu cài đặt thời gian quá ngắn, động cơ chưa kịp tăng tốc đã chuyển sang tam giác, gây ra dòng xung kích lớn làm nhảy aptomat.

Ngược lại, nếu để thời gian quá dài, động cơ sẽ bị kẹt ở chế độ sao, không đủ momen để kéo tải nặng. Việc lựa chọn đúng dải thời gian của rơ le thời gian ILEC phụ thuộc rất nhiều vào đặc tính tải của từng loại máy móc cụ thể. Tải nhẹ như quạt thông gió thường chỉ cần vài giây, trong khi tải nặng như máy nghiền có thể cần đến hai mươi giây để khởi động hoàn tất. Kỹ sư thiết kế cần tham khảo kỹ tài liệu của nhà sản xuất động cơ để đưa ra con số cài đặt chính xác nhất.



5.2. Tính toán thời gian khóa chéo an toàn cho khởi động từ

Trong mạch sao tam giác, việc hai khởi động từ sao và tam giác đóng cùng lúc sẽ gây ra hiện tượng ngắn mạch trực tiếp ba pha cực kỳ nguy hiểm. Để ngăn chặn thảm họa này, thiết bị được tích hợp sẵn một khoảng thời gian trễ trung gian gọi là thời gian khóa chéo. Khoảng thời gian này có thể điều chỉnh từ 10 đến 500 mili giây, tạo ra một vùng an toàn giữa hai trạng thái chuyển đổi. Nó đảm bảo khởi động từ sao đã nhả ra hoàn toàn và dập tắt hết hồ quang điện trước khi khởi động từ tam giác được phép đóng lại. Kỹ sư cần căn cứ vào tốc độ phản hồi cơ khí của loại khởi động từ đang dùng để cài đặt thông số này cho chuẩn xác.



5.3. Kiểm tra điện áp điều khiển của toàn bộ hệ thống

Bước tiếp theo trong quá trình lựa chọn là xác nhận lại mức điện áp điều khiển của toàn bộ hệ thống tủ điện. Giống như các dòng RT6 khác, mã RT6-SD30-U hỗ trợ cả nguồn 220VAC và 24VAC/DC thông qua các chân đấu nối riêng biệt. Kỹ thuật viên thi công cần đọc kỹ bản vẽ nguyên lý để cấp đúng nguồn vào chân A1-A2 hoặc A2-A3. Việc cấp nhầm điện áp 220V vào chân 24V sẽ làm cháy cuộn dây bên trong thiết bị ngay lập tức. Sự cẩn trọng trong khâu đấu nối giúp bảo vệ an toàn cho thiết bị và đảm bảo tiến độ bàn giao tủ điện không bị chậm trễ.



5.4. Lưu ý khi lên danh mục vật tư cho mạch khởi động

Khi thống kê khối lượng vật tư cho một tủ khởi động sao tam giác, sự đồng bộ giữa các thiết bị điều khiển là yếu tố then chốt. Bên cạnh ba khởi động từ chính, việc chọn đúng mã timer ILEC chuyên dụng sẽ quyết định sự thành bại của toàn bộ mạch điện. Nhiều kỹ sư trẻ thường mắc sai lầm khi dùng rơ le ON delay thông thường thay cho loại sao tam giác chuyên dụng. Điều này cực kỳ rủi ro vì loại thông thường không có chức năng khóa chéo an toàn, dễ dẫn đến sự cố chập cháy khi hệ thống cơ khí bị kẹt.

Do đó, phòng thu mua cần kiểm tra kỹ lưỡng mã hàng RT6-SD30-U trên báo giá để đảm bảo nhà cung cấp giao đúng chủng loại yêu cầu. Việc sử dụng đúng thiết bị chuyên dụng không chỉ đảm bảo an toàn mà còn kéo dài tuổi thọ cho các tiếp điểm của khởi động từ. Các xưởng sản xuất tủ điện chuyên nghiệp luôn tuân thủ nghiêm ngặt nguyên tắc này để giữ vững uy tín với chủ đầu tư.

>>> Xem thêm: ILEC là gì? Vì sao ILEC là hãng thiết bị điện giá tốt cho tủ điện

6. Phương pháp kiểm tra tồn kho và nghiệm thu rơ le thời gian

Trong bối cảnh chuỗi cung ứng toàn cầu thường xuyên biến động, việc quản trị rủi ro thiếu hụt vật tư là nhiệm vụ sống còn của các xưởng cơ điện. Khi lên dự toán cho một dự án lớn, phòng thu mua cần yêu cầu nhà cung cấp cập nhật liên tục số lượng tồn kho thực tế của các mã thiết bị định thời. Việc này giúp đảm bảo tiến độ sản xuất không bị đình trệ chỉ vì thiếu một vài linh kiện nhỏ trên mặt tủ. Các tổng kho phân phối lớn luôn duy trì một lượng hàng dự trữ an toàn để sẵn sàng bơm hàng cho các đối tác chiến lược bất cứ lúc nào. Việc chủ động nguồn cung giúp các nhà thầu tự tin hơn khi cam kết tiến độ bàn giao với chủ đầu tư.

Trong trường hợp mã hàng yêu cầu tạm thời hết hàng, kỹ sư điện cần linh hoạt đưa ra phương án thay thế tương đương mà không làm thay đổi nguyên lý mạch. Ví dụ, nếu thiếu mã RT6-S10-U, bạn hoàn toàn có thể dùng mã RT6-D10-U và chỉnh thời gian T-OFF về mức 0 để giả lập chức năng ON delay. Khi thi công, công nhân chỉ cần đấu dây vào cặp tiếp điểm thường mở và bỏ qua các tính năng nâng cao là hệ thống vẫn hoạt động bình thường. Mặc dù chi phí vật tư có thể nhỉnh hơn một chút, nhưng nó giải quyết được bài toán tiến độ giao hàng khẩn cấp. Sự linh hoạt trong việc ứng dụng các dòng timer 24h ILEC và timer công nghiệp thể hiện trình độ chuyên môn cao của đội ngũ thiết kế.

Quá trình nghiệm thu tủ điện trước khi xuất xưởng luôn bao gồm bước kiểm tra kỹ lưỡng hoạt động của các thiết bị định thời. Kỹ thuật viên sẽ sử dụng đồng hồ bấm giây để đo đạc thực tế khoảng thời gian trễ của tiếp điểm ngõ ra so với mức cài đặt. Nếu phát hiện sai số quá lớn hoặc đèn báo trạng thái không hoạt động, thiết bị đó bắt buộc phải được thay thế ngay lập tức. Các ốc vít cố định dây tín hiệu phía sau thiết bị cũng phải được đánh dấu bằng bút sơn để xác nhận đã được siết đủ lực theo tiêu chuẩn. Những chi tiết nhỏ trong việc lắp đặt góp phần tạo nên sự chuyên nghiệp và đẳng cấp cho các sản phẩm tủ điện công nghiệp.



Quý khách hàng là nhà thầu cơ điện hoặc xưởng sản xuất tủ bảng điện có nhu cầu nhập sỉ vật tư vui lòng liên hệ trực tiếp với Tiến Duy để nhận chính sách chiết khấu tốt nhất. Chúng tôi cam kết giao hàng chành xe hỏa tốc trong ngày tại khu vực TP.HCM, đảm bảo tiến độ thi công không bị gián đoạn. Toàn bộ sản phẩm đều đi kèm hồ sơ chứng từ CO, CQ minh bạch, hỗ trợ tối đa cho công tác nghiệm thu công trình.
