Máng nhựa Chaer là linh kiện đi dây cơ điện tiêu chuẩn (dài 2 mét, nan nhỏ, màu ghi xám). Các loại máng nhựa Chaer phổ biến được chia theo tiết diện: nhóm nhỏ (H25xW25, H40xW25) dành cho cáp tín hiệu điều khiển; nhóm vừa và lớn (H60xW60, H80xW60, H100xW100) chuyên cố định cáp động lực. Cách chọn máng nhựa Chaer chuẩn xác yêu cầu kỹ sư phải tính toán diện tích tổng bó cáp, đảm bảo tỷ lệ lấp đầy không gian lòng máng luôn dưới 60% để duy trì đối lưu tản nhiệt. Việc lập dự toán vật tư cần kết hợp thêm dụng cụ cắt CS-01 để tối ưu thời gian thi công tại các nhà xưởng thuộc TP.HCM.



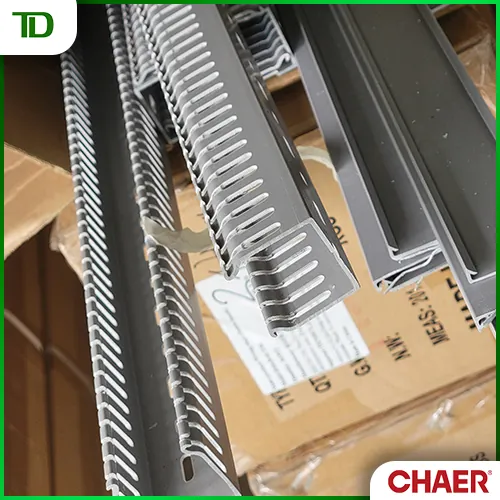

1. Định nghĩa và thông số cơ sở của máng nhựa Chaer

Để đảm bảo hệ thống cáp nội bộ được quy hoạch chuyên nghiệp, máng nhựa Chaer luôn là vật tư không thể thiếu trong các vỏ tủ. Nắm rõ thông số cơ sở sẽ giúp quá trình thống kê khối lượng diễn ra nhanh chóng.

1.1. Chất liệu nhựa PVC nguyên sinh chống cháy lan

Máng nhựa Chaer được đúc ép hoàn toàn từ hạt nhựa PVC nguyên sinh chất lượng cao, không pha trộn các loại tạp chất tái chế. Đặc tính nổi bật nhất của vật liệu này là khả năng cách điện tuyệt đối và tự dập tắt ngọn lửa khi có sự cố hồ quang ngắn mạch. Sự dẻo dai của cấu trúc phân tử nhựa giúp sản phẩm không bị giòn gãy hay nứt vỡ dưới tác động của nhiệt độ môi trường công nghiệp. Khả năng chống cháy lan này đóng vai trò sống còn nhằm bảo vệ hệ thống dây chuyền đắt tiền khỏi nguy cơ hỏa hoạn lan rộng.



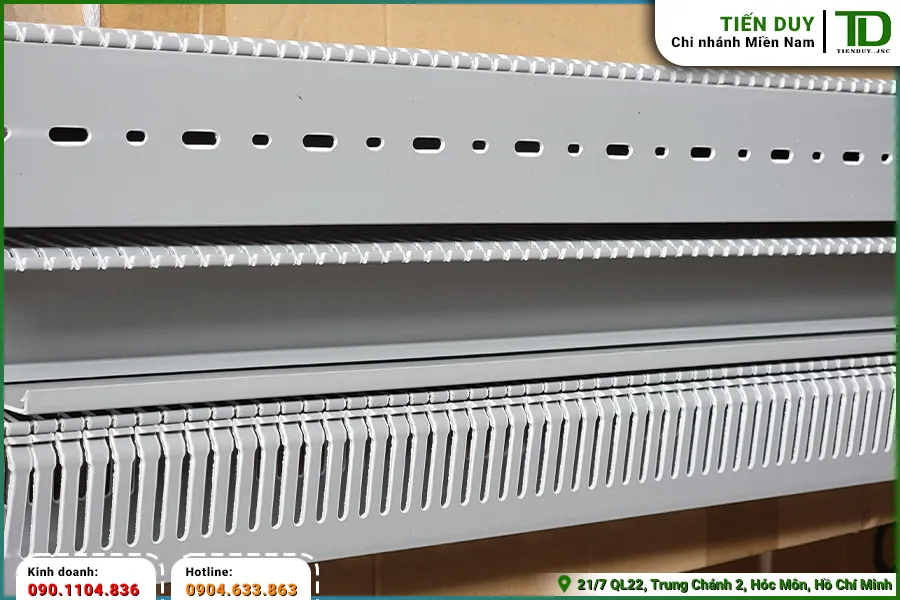

1.2. Kiểu dáng nan nhỏ thông thoáng hỗ trợ rẽ nhánh cáp

Thiết kế đặc trưng của dòng sản phẩm này là hàng loạt các rãnh hở hẹp chạy dọc liên tục hai bên thành nhựa. Cấu trúc nan nhỏ tạo ra sự thông thoáng lý tưởng để luồng không khí nóng sinh ra từ lõi cáp đồng dễ dàng thoát ra môi trường bên ngoài. Khoảng cách giữa các nan hở được tính toán chi tiết nhằm hỗ trợ kỹ thuật viên luồn cáp điều khiển rẽ nhánh sang các linh kiện một cách gọn gàng. Phần nắp đậy đi kèm sở hữu thiết kế ngàm trượt vô cùng thông minh, ôm sát miệng ống dẫn để chống lại lực bung bật từ sức căng của cụm cáp bên trong.



1.3. Quy chuẩn chiều dài 2 mét và màu ghi xám công nghiệp

Nhằm tạo sự đồng bộ cho khâu gia công chế tạo tủ bảng, hãng đã thiết lập những quy chuẩn vật lý định hình vô cùng nghiêm ngặt. Các thông số tiêu chuẩn chung áp dụng cố định cho mọi mã hàng máng nhựa Chaer trên thị trường bao gồm:

• Chiều dài cắt cố định chính xác 2 mét cho mỗi thanh vật tư tiêu hao.
• Bề mặt mang tông màu ghi xám tĩnh điện tiệp màu vỏ tủ.

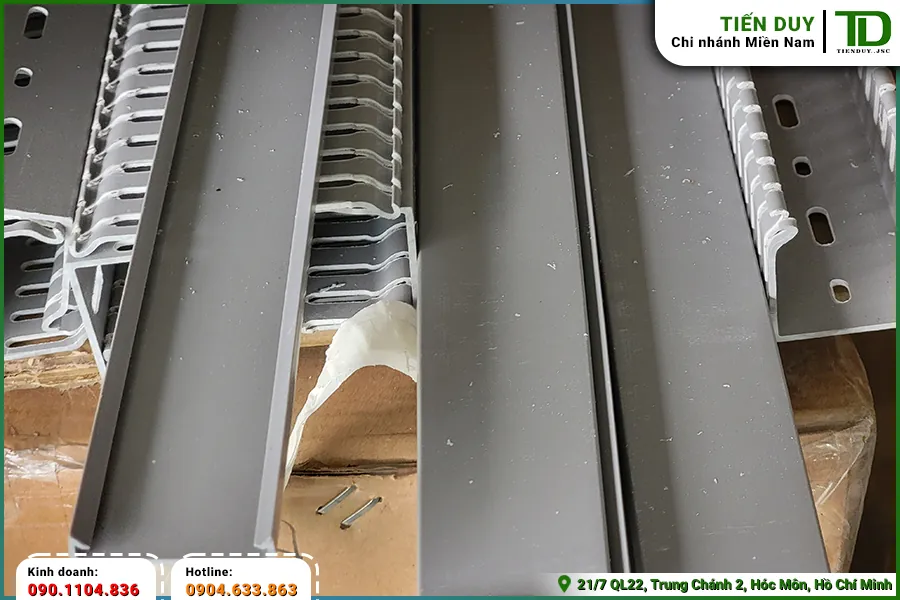

• Tích hợp hàng lỗ đột thuôn dài cách đều nhau dọc theo mặt đáy.
• Đi kèm nắp đậy nhựa đồng màu và đồng chất liệu chống cháy.



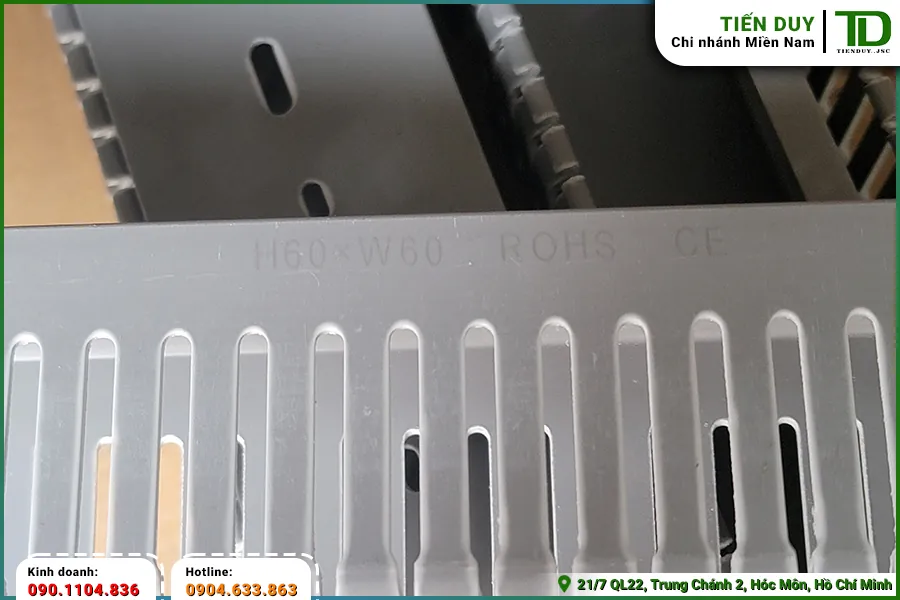

2. Các loại máng nhựa Chaer tiết diện nhỏ dùng cho tủ điều khiển

Khu vực điều khiển trung tâm thường chứa hàng ngàn sợi dây tín hiệu mảnh mai đan xen phức tạp. Việc sử dụng các loại máng nhựa Chaer cỡ nhỏ giúp quy hoạch luồng giao thông điện tử này trở nên cực kỳ khoa học.

2.1. Mã hàng H25xW25 tối ưu cho tủ nút nhấn và trạm PLC nhỏ

Sở hữu tiết diện cắt ngang khiêm tốn nhất trong hệ sinh thái, mã H25xW25 sinh ra để phục vụ những không gian làm việc vô cùng chật hẹp. Kích thước cao 25mm và rộng 25mm này hoàn toàn vừa vặn để đi cáp cho các trạm nút nhấn độc lập hoặc mặt lưng của màn hình HMI gắn cửa. Những kỹ sư lập trình luôn tận dụng phụ kiện dẫn cáp này để gom các cụm dây từ mô đun PLC chạy men theo viền panel thép. Bố cục tiết kiệm diện tích giúp triệt tiêu tình trạng cáp lòa xòa làm mất thẩm mỹ và cản trở thao tác bảo trì phần cứng vi mạch.



2.2. Mã hàng H40xW25 và H60xW25 chuyên quy hoạch cáp rơ le tín hiệu

Khi mật độ dây tín hiệu tăng lên tại các khu vực tập trung rơ le trung gian, mã H40xW25 và H60xW25 sẽ là những phương án thay thế tối ưu. Chiều rộng giữ nguyên 25mm giúp tiết kiệm tối đa diện tích mặt bích thép, trong khi việc tăng chiều cao lên 40mm hoặc 60mm mang lại dung lượng chứa cáp lớn hơn hẳn. Thiết kế thon cao đặc biệt này cực kỳ phù hợp để phân tách luồng cáp analog nhạy cảm ra khỏi khu vực mang điện áp nhiễu động lực. Bằng cách ứng dụng các loại máng nhựa tủ điện Chaer chuyên biệt này, không gian sẽ duy trì được cấu trúc ngăn nắp tuyệt đối.



3. Các loại máng nhựa Chaer cỡ lớn chuyên cho tủ động lực

Khác biệt hoàn toàn với hệ điều khiển, cáp động lực mang theo dòng tải định mức lớn và rất cứng khó uốn nắn. Các dòng thiết bị nhựa cỡ lớn được chế tạo để chịu được sức nặng cơ học khổng lồ này.

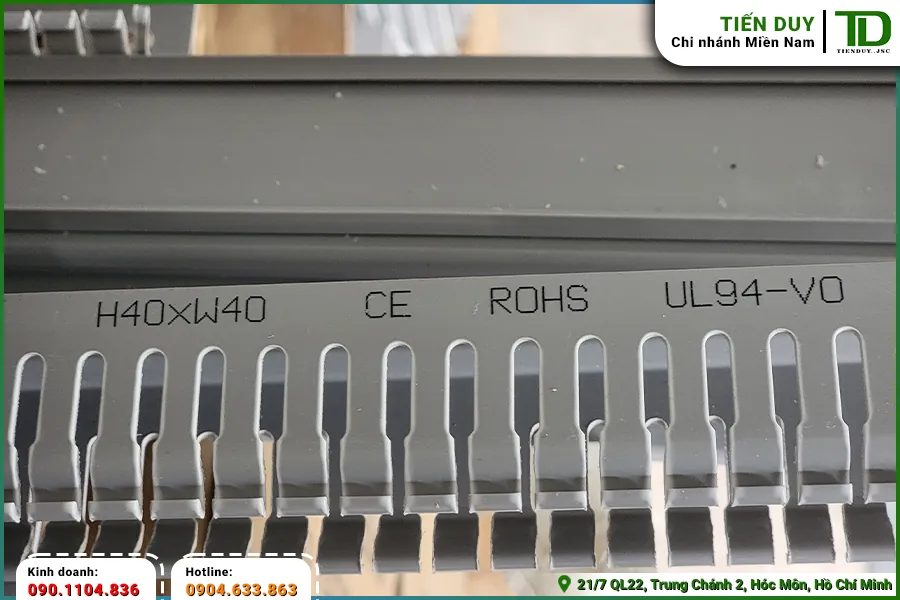

3.1. Mã hàng H40xW40 và H60xW40 dành cho cụm khởi động từ nhánh

Tiết diện mặt cắt hình vuông của thiết bị dẫn cáp mã H40xW40 và H60xW40 mang lại sự cân bằng hoàn hảo giữa khả năng gom dây và độ cứng cơ học. Dải sản phẩm này thường được triển khai gia công ngay sát bên dưới các cụm khởi động từ nhánh để làm giá đỡ cho toàn bộ rễ cáp phân phối. Sự vững chãi của vách nhựa giúp cố định những đoạn dây đồng tiết diện lớn, ngăn chặn tình trạng xô lệch vật lý làm hỏng chân cực tiếp xúc của thiết bị đóng cắt. Chuyên viên phòng vật tư thường xuyên đưa mã hàng này vào danh mục tổng hợp vì tính ứng dụng cực kỳ đa năng trong nhiều bản vẽ khác nhau.



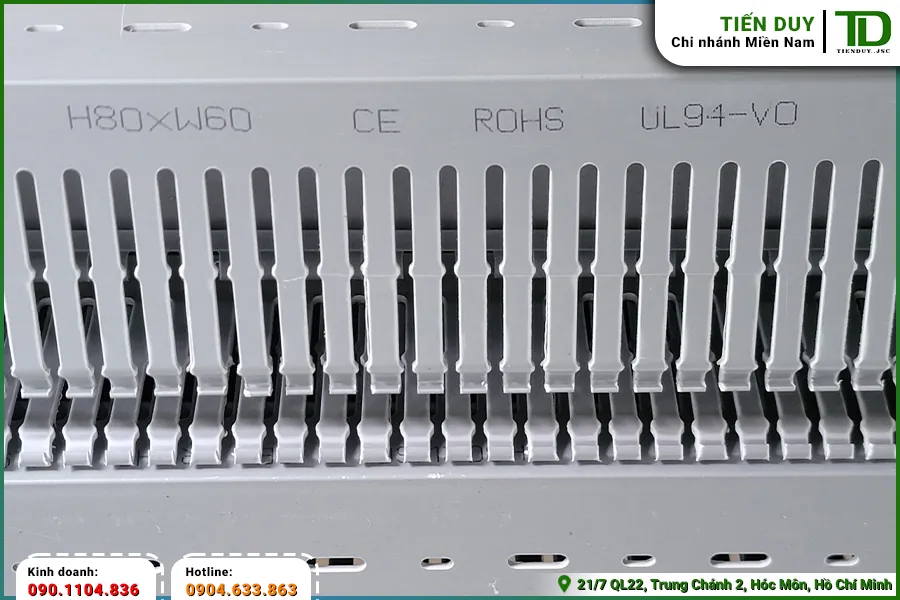

3.2. Mã hàng H80xW60 hỗ trợ tản nhiệt cho luồng cáp biến tần

Thiết bị biến tần công suất cao luôn là nguồn phát sinh nhiệt lượng và xung nhiễu điện từ rất mạnh trong quá trình nhà máy vận hành liên tục. Mã thiết bị ống nhựa H80xW60 cung cấp một thể tích lòng trong cực kỳ rộng rãi, tạo điều kiện cho các luồng khí đối lưu len lỏi qua từng khe nan cách điện. Khoảng không gian thoáng đãng này đóng vai trò giải phóng nhiệt lượng trực tiếp cho cụm vỏ bọc cáp PVC, chống hiện tượng om nhiệt gây lão hóa phân tử dẫn điện. Việc bố trí đúng kích thước máng nhựa Chaer giúp hệ thống khởi động mềm luôn duy trì hiệu suất cực đại mà không bị báo lỗi quá tải nhiệt.



3.3. Mã hàng H100xW80 chứa cáp nguồn trục chính từ aptomat tổng

Tuyến cáp nguồn cái đi từ khối aptomat tổng (MCCB) luôn sở hữu đường kính vô cùng lớn và trọng lượng kéo trì rất nặng. Mã kích thước H100xW80 được nhà sản xuất nâng cấp độ dày thành nhựa nhằm đáp ứng các yêu cầu kỹ thuật vô cùng khắt khe sau:

• Chịu tải trọng lực ép cực lớn từ hàng chục mét cáp đồng cái nguyên khối.
• Hấp thụ lực văng cơ học do sức căng cáp khi xảy ra sự cố dòng ngắn mạch.
• Cung cấp quỹ không gian dư dả để kỹ thuật viên thực hiện thao tác uốn góc cáp.
• Tránh tình trạng nắp đậy bảo vệ bị bung trượt dưới áp lực nén từ lõi đồng.



3.4. Mã hàng đại cực H100xW100 cho hệ thống phân phối trạm biến áp

Mã H100xW100 tự hào là thiết bị có tiết diện mặt cắt lớn nhất trong toàn bộ dải ống dẫn nhựa công nghiệp của hãng. Kích thước khổng lồ này chuyên trị các tuyến cáp tải cái chạy dọc theo trục đứng thẳng tắp của tủ phân phối hạ thế hoặc trạm biến áp tổng. Sức chứa vượt trội giúp gom hàng loạt rễ cáp động lực vào chung một hành lang an toàn, giữ cho buồng điện hạ thế luôn gọn gàng và hạn chế bám bụi bẩn kim loại. Khi kiểm tra tồn kho tại các khu công nghiệp thuộc TP.HCM, những mã hàng cỡ đại này luôn được nhà thầu ưu tiên dự trữ để phục vụ các siêu dự án nhà máy.



4. Cách chọn kích thước máng nhựa Chaer chuẩn xác theo bản vẽ

Lựa chọn sai quy cách kích thước sẽ dẫn đến tình trạng lãng phí vật tư hoặc hệ lụy không thể đóng được nắp đậy cách điện. Cách chọn máng nhựa Chaer bắt buộc kỹ sư phải thu thập chính xác những số liệu đo lường vật lý thực tế.

4.1. Tập hợp tổng đường kính ngoài của bó cáp thực tế

Bước tính toán đầu tiên mang tính chất quyết định là việc đo lường chính xác thông số đường kính vỏ bọc ngoài của mọi sợi cáp dự kiến đi qua rãnh máng. Kỹ sư bóc tách cần liệt kê chi tiết mọi loại cáp, từ dây điện tín hiệu nhỏ bé cho đến cụm cáp động lực bọc giáp cỡ lớn. Bằng cách bình phương đường kính mỗi sợi lõi rồi nhân với số lượng sợi thực tế tương ứng, người thợ sẽ xác định được tổng diện tích chiếm chỗ không gian. Con số tổng hợp này chính là dữ liệu nền tảng cơ sở để bước sang công đoạn đối chiếu trực tiếp với tiết diện lòng ống của thiết bị nhựa.



4.2. Tính toán không gian lòng trong dựa trên chiều cao và rộng

Diện tích lòng trong của thiết bị chứa cáp được giải mã cực kỳ nhanh gọn bằng công thức lấy chiều cao (H) nhân với chiều rộng (W) danh định. Khi đã nắm chắc trong tay tổng diện tích vật lý của cụm bó cáp, kỹ thuật viên chỉ việc chỉ định mã sản phẩm có tiết diện rỗng lớn hơn hẳn con số thực tế vừa tính. Các giám đốc dự án dày dặn kinh nghiệm thường sử dụng các hàm hàm tính toán Excel nhằm tự động ánh xạ thông số cáp sang đúng kích thước vỏ nhựa. Thao tác đối soát cẩn trọng giúp phòng tránh vĩnh viễn rủi ro cáp bị ép chặt gây tổn hại cơ học đến bề mặt lớp vỏ bọc cách điện.



4.3. Đảm bảo tỷ lệ lấp đầy dây dẫn không vượt quá 60% thể tích

Một quy chuẩn thiết kế bất di bất dịch trong ngành gia công cơ điện là tỷ lệ lấp đầy của bó cáp tuyệt đối không được phép phá vỡ ngưỡng sáu mươi phần trăm. Khoảng không rỗng rải rác còn lại đóng vai trò như một luồng gió đối lưu tự nhiên, cuốn trôi triệt để lượng nhiệt ma sát bức xạ từ các lõi đồng đang ngậm điện. Nếu kỹ sư cố tình nhồi nhét lên tới tám mươi phần trăm thể tích, các sợi dây sẽ bị chèn nén chặt cứng, làm triệt tiêu hoàn toàn khả năng tản nhiệt thụ động. Thêm vào đó, khoảng trống rỗng còn là phần diện tích hạ tầng dự phòng mang tính chiến lược để nâng cấp thêm cáp phụ trợ trong những năm tới.



4.4. Đối chiếu chiều cao H với độ sâu lùi của linh kiện trên cánh tủ

Bên cạnh bài toán sức chứa không gian, thông số chiều cao của vách nhựa phải được rà soát cực kỳ tinh vi so với khoảng không hẹp nằm phía sau cánh cửa thép. Các đèn báo pha màu sắc hoặc nút nhấn điều khiển nhô ra ở mặt trước thường có phần đuôi tiếp điểm lùi rất sâu vào bên trong không gian tủ. Nếu phòng thiết kế chọn loại thân nhựa có thông số chiều cao quá lớn đặt ngay sát vị trí này, nắp đậy sẽ lập tức đâm sầm vào cụm khối tiếp điểm mang điện. Người thao tác phải dùng thước kẹp đo đạc mặt cắt nghiêng bản vẽ nhằm duy trì một khoảng hở cách ly an toàn tối thiểu 20 milimet.



4.5. Quy đổi số lượng thanh đơn sang quy cách thùng để tối ưu cước phí

Sau khi đã định hình xong khối lượng mét tới theo tỷ lệ bản vẽ cơ điện, chuyên viên vật tư cần tiến hành làm tròn số lượng để quy đổi sang đơn vị thùng nguyên kiện. Các loại tiết diện lòng nhỏ thường được nhà máy xuất kho với quy cách 50 thanh mỗi hộp, trong khi mã cỡ đại chỉ chứa khoảng 6 đến 12 thanh để tránh móp méo hàng hóa. Khâu làm tròn số liệu giúp bảo vệ tính toàn vẹn cơ học của khối nhựa khi di chuyển qua chành xe và tiết giảm đáng kể chi phí bốc dỡ lưu bãi kho bãi. Sự am hiểu tường tận về các quy cách đóng gói sẽ giúp chuyên viên mua sắm dự trù chính xác bài toán chi phí kho vận.

>>> Xem thêm: Bảng giá máng nhựa tủ điện Chaer mới nhất 2026



5. Những phụ kiện đi kèm khi lên danh mục máng nhựa Chaer

Một bộ hồ sơ dự toán thiết kế hoàn chỉnh không bao giờ được phép thiếu vắng các linh kiện gia công phụ trợ đi kèm. Sự hỗ trợ từ đồ nghề chuyên dụng giúp đẩy nhanh tốc độ chế tạo của đội ngũ nhân sự cơ điện.

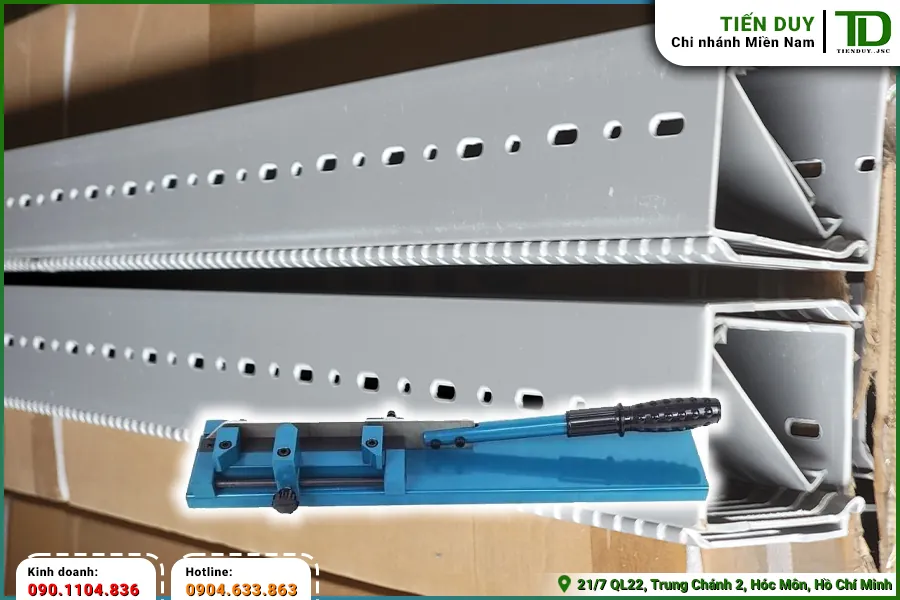

5.1. Dụng cụ kìm cắt chuyên dụng CS-01 chống tạo mạt nhựa

Thao tác cắt gọt tạo góc chữ T ngã ba hay góc vát 45 độ trên thân nhựa cứng đòi hỏi một mặt cắt thật sự phẳng phiu và không dính dăm ba vớ. Kìm cắt chuyên dụng mã CS-01 là công cụ trợ lực cơ khí đắc lực giải quyết triệt để bài toán này bằng bộ lưỡi ép hợp kim siêu bén. Việc trang bị kìm cắt tiêu chuẩn giúp kỹ thuật viên làm đứt lìa lớp cấu trúc PVC trong tích tắc mà không sinh ra mạt nhựa độc hại phát tán trong không gian xưởng. Mép nhựa được xử lý nhẵn bóng giúp các đoạn ống ôm khít chặt chẽ vào nhau, mang lại tính thẩm mỹ công nghiệp tuyệt đối cho luồng cáp điều khiển.



5.2. Tính toán khối lượng đinh vít tương ứng với dải lỗ đột dưới đáy

Xuyên suốt dọc theo bề mặt đáy của mỗi đoạn thanh dẫn 2 mét luôn được dập lỗ sẵn để kỹ thuật viên bắt vít cố định trực tiếp xuống tấm lưng mạ kẽm. Người phụ trách lên dự toán cần đếm nhẩm tổng số lỗ đột định hình này nhằm dự trù dư dả số lượng đinh vít đầu chìm cần thiết cho giai đoạn gá lắp toàn nhà máy. Thao tác bắn thiếu ốc vít cố định sẽ làm suy giảm độ cứng vững của thanh dẫn khi phải gánh chịu tải trọng tĩnh ép xuống từ bó cáp nguồn động lực. Nếu quý đối tác đang có nhu cầu rà soát lại toàn bộ danh mục vật tư phụ kiện và nhận chiết khấu sỉ, vui lòng liên hệ ngay 0904.633.863 (Mr. Ninh) để đội ngũ vận hành hỗ trợ kiểm tra tồn kho tự động nhanh chóng.

6. Tiêu chuẩn nghiệm thu lắp ráp máng nhựa Chaer tại xưởng

Giai đoạn đánh giá nghiệm thu chất lượng hệ thống đi dây cơ điện là hàng rào chốt chặn cuối cùng nhằm xác minh hạ tầng đã tuân thủ chuẩn quy phạm công nghiệp. Một hệ thống cáp dẫn nội bộ hoàn mỹ phải toát lên sự liền lạc, các mối nối nhựa ôm khít nhau không để lọt khe hở lớn mất thẩm mỹ. Phần nắp đậy cách điện phải được ấn sập khóa ngàm cực kỳ kiên cố dọc theo suốt chiều dài tuyến ống, không chấp nhận những đoạn phồng rộp do nhồi nhét quá lố lõi dây đồng. Giám sát viên QA/QC sẽ trực tiếp dùng tay miết dọc các rãnh bẻ góc rẽ nhánh nhằm đảm bảo không còn sót lại bất kỳ mảnh dăm nhựa nhọn nào có thể cứa rách màng vỏ bọc tín hiệu.

Sự kiên cố về mặt liên kết cơ học của các thanh nhựa trên mặt bích panel thép là tiêu chí kiểm định không thể lơ là trong môi trường đấu thầu B2B. Chuyên viên đánh giá sẽ dùng lực tay lay lắc thật mạnh các cụm tuyến ống để kiểm chứng mức độ siết chặt của hàng đinh vít mạ kẽm ghim dưới mặt đáy. Mạng lưới máng nhựa tủ điện Chaer phải được cố định vững như bàn thạch, tuyệt đối không được phép nảy sinh độ rơ lỏng lẻo khi có xung lực rung động từ máy móc truyền vào. Tại các cửa sổ nan hở có cáp nguồn luồn lách ra ngoài, độ uốn cong của lõi đồng phải tuân thủ chuẩn bán kính tự nhiên, dập tắt hiện tượng bẻ gập góc vuông làm đứt gãy kết cấu phân tử truyền dẫn bên trong.

Để quá trình bàn giao hạ tầng diễn ra thuận buồm xuôi gió, các nhà xưởng gia công quy mô lớn luôn thiết lập sẵn một hệ tiêu chí rà soát vô cùng minh bạch bao gồm:

• Kiểm đếm mức độ lấp đầy không gian rỗng không được phép chạm ngưỡng cảnh báo sáu mươi phần trăm.
• Đo đạc khoảng hở tĩnh điện cách ly giữa thân nhựa cách nhiệt và các module biến tần sinh nhiệt xung quanh.
• Xác minh độ sạch bóng của mặt vỏ PVC, đảm bảo không bị loang lổ vết dầu mỡ hay bụi bẩn công nghiệp.
• Đối chiếu độ phủ màu ghi xám tĩnh điện nguyên bản xuyên suốt mọi ngóc ngách không gian của buồng thép.



Thương hiệu thiết bị điện Tiến Duy là tổng kho phân phối sỉ vật tư phụ kiện tủ bảng điện dẫn đầu với trữ lượng hàng hóa sẵn sàng cực kỳ dồi dào. Chúng tôi luôn cam kết duy trì mạng lưới giao hàng chành xe tốc hành toàn quốc, đồng thời cung ứng trọn bộ hồ sơ chứng từ kiểm định CO, CQ minh bạch cho mọi mã hàng thiết bị nhập khẩu. Hạ tầng kho bãi chuẩn mực và chuyên nghiệp chính là bệ phóng niềm tin giúp các nhà thầu mạnh dạn hoàn thành nghiệm thu dự án vượt tiến độ.
