Máng nhựa đi dây Chaer sở hữu đa dạng các kích thước tiêu chuẩn với chiều dài cố định 2 mét mỗi thanh. Dải sản phẩm được phân loại thành nhóm tiết diện nhỏ (H25xW25, H40xW25, H60xW25) ứng dụng cho mạch tín hiệu; nhóm phổ thông (H40xW40, H60xW40, H60xW60) chuyên dùng trong tủ điều khiển tự động hóa; và nhóm cỡ lớn (H80xW60, H80xW80, H100xW100) dành cho tủ phân phối động lực tải cao. Việc nắm vững hệ thống kích thước đa dạng này giúp bộ phận thiết kế dễ dàng lên danh mục vật tư phù hợp với từng yêu cầu tản nhiệt và mật độ cáp của dự án.



1. Tổng quan kỹ thuật và thiết kế đặc trưng của máng nhựa Chaer

Việc nắm vững kích thước máng đi dây Chaer là bước cơ bản nhất để kỹ sư triển khai thiết kế khoang tủ gọn gàng. Sản phẩm này sở hữu những đặc tính cơ lý nổi bật phục vụ trực tiếp cho quá trình luồn cáp động lực và điều khiển.

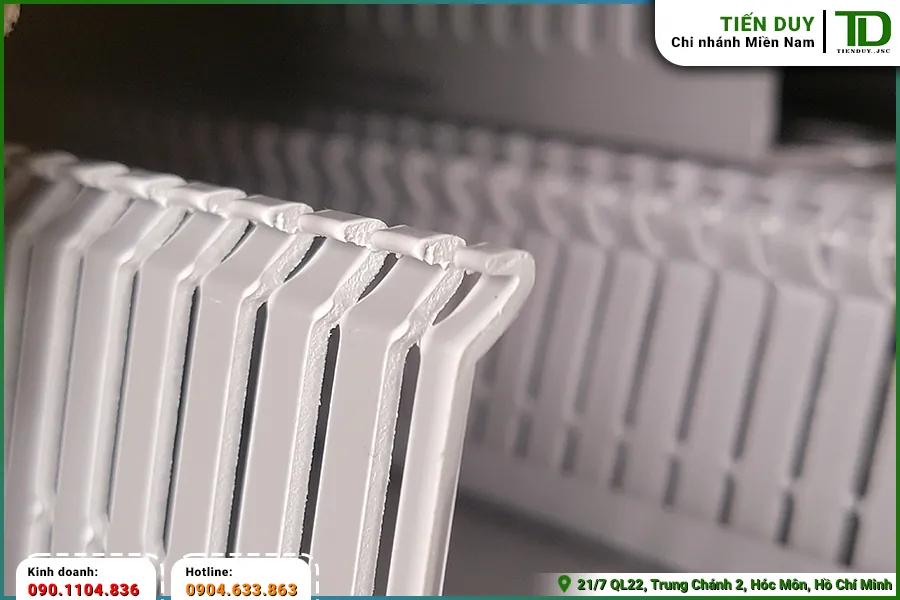

1.1. Cấu trúc nan nhỏ hỗ trợ luồn cáp linh hoạt

Máng nhựa hãng Chaer được gia công theo định dạng thiết kế nan nhỏ với các rãnh răng lược hẹp chạy dọc song song hai bên vách thành. Cấu trúc cơ khí này cho phép người thợ kỹ thuật dễ dàng dùng tay hoặc kìm chuyên dụng để bẻ gãy từng nan nhựa khi cần thiết. Việc tạo ra các lỗ hở này giúp luồn dây cáp điện từ trục chính rẽ nhánh đi thẳng vào các thiết bị đóng cắt như aptomat hay contactor một cách cực kỳ thuận tiện. Thiết kế mép nan được bo tròn cẩn thận đảm bảo hoàn toàn không làm trầy xước hay cọ rách lớp vỏ bọc cách điện PVC của dây cáp trong quá trình kéo xéo. Một hệ thống kích thước máng đi dây Chaer phù hợp sẽ phát huy tối đa công năng của kiểu thiết kế nan lược linh hoạt này.



1.2. Quy cách chiều dài tiêu chuẩn và chứng nhận vật liệu

Mọi mã sản phẩm máng hộp luồn cáp của thương hiệu này đều được xuất xưởng với thông số chiều dài cố định chuẩn là 2 mét cho mỗi thanh. Lớp vật liệu nhựa đúc cao cấp mang màu sắc ghi xám công nghiệp đặc trưng có khả năng chống cháy lan và tự dập tắt ngọn lửa cực kỳ an toàn. Hãng sản xuất đã đăng ký và vượt qua hàng loạt bài kiểm tra khắt khe để đạt được các bộ chứng nhận chất lượng quốc tế quan trọng bao gồm tiêu chuẩn ISO9001 và chỉ thị an toàn môi trường RoHS. Các đơn vị nhà thầu hoàn toàn có thể yên tâm đưa vật tư này vào hồ sơ trình duyệt nghiệm thu cho những dự án nhà máy công nghiệp yêu cầu tính minh bạch cao về nguồn gốc xuất xứ.



2. Nhóm kích thước máng đi dây Chaer tiết diện nhỏ và ứng dụng

Phân khúc tiết diện nhỏ bao gồm các mã hàng có chiều rộng đáy tiêu chuẩn chỉ ở mức 25mm. Đây là nhóm kích thước máng nhựa Chaer tối ưu nhất cho những không gian khoang tủ chật hẹp cần luồn cáp phụ trợ.

2.1. Phân loại các mã máng H25xW25

Sản phẩm có mã định danh H25xW25 sở hữu chiều cao vách thành là 25mm và chiều rộng đáy cũng là 25mm tạo thành một khối hộp vuông vức nhỏ gọn. Nhà máy sản xuất áp dụng quy cách đóng gói tiêu chuẩn cho mã hàng này là 50 thanh được xếp gọn gàng vào trong một thùng carton bảo vệ cứng cáp. Thông số máng nhựa Chaer này thường được các kỹ sư tính toán đưa vào bảng dự toán vật tư cho các dự án module điều khiển có quy mô siêu nhỏ. Thể tích lòng máng hạn chế đòi hỏi thợ thi công phải bó cáp thật chặt và sắp xếp lớp lang cẩn thận để nắp đậy có thể sập khớp hoàn toàn.

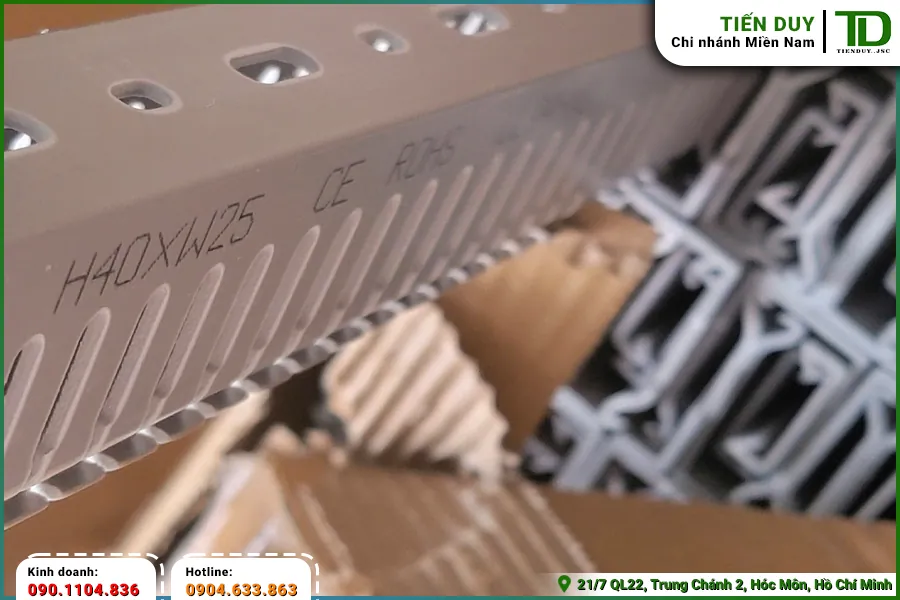

2.2. Phân loại các mã máng H40xW25 và H60xW25

Khi cần thêm không gian theo chiều dọc nhưng vẫn phải giữ nguyên độ hẹp của đáy bệ đỡ, người thiết kế sẽ chuyển sang chỉ định mã hàng H40xW25 hoặc H60xW25. Hai tùy chọn kích thước máng đi dây Chaer này nâng mức chiều cao của vách nan lược lên ngưỡng 40mm và 60mm trong khi bề rộng tiếp xúc tấm gá vẫn duy trì đúng 25mm. Giống như dòng vuông nhỏ nhất, hai mã quy chuẩn này cũng được hãng duy trì mức đóng hộp xuất xưởng là 50 thanh cho một kiện hàng hóa nguyên đai. Việc tăng thêm chiều cao vách giúp gia tăng đáng kể sức chứa lượng cáp tín hiệu bên trong mà không lấn chiếm thêm diện tích mặt bằng tấm panel kim loại.



2.3. Ứng dụng luồn cáp tín hiệu trong các tủ chiếu sáng

Do thể tích lòng máng không quá lớn, nhóm sản phẩm kích thước tiết diện nhỏ này là sự lựa chọn hoàn hảo dành riêng cho hệ thống mạch điều khiển vòng ngoài. Chúng được ứng dụng rộng rãi bậc nhất trong các cụm vỏ tủ điện chiếu sáng công cộng hoặc hộp nút nhấn điều khiển cầu trục tại phân xưởng gia công cơ khí. Khoảng không gian máng đi dây Chaer loại hẹp này vừa đủ vặn để ôm trọn vẹn một hoặc hai bó cáp tín hiệu có tiết diện lõi đồng dao động từ 0.5mm² đến 1.5mm². Việc quy hoạch tách biệt rạch ròi đường đi của cáp dòng yếu này giúp giảm thiểu tối đa hiện tượng nhiễu sóng điện từ phát sinh từ các đường cáp động lực nằm lân cận.



3. Nhóm kích thước máng đi dây Chaer phổ thông và ứng dụng

Các dòng máng có độ rộng 40mm và 60mm là dải vật tư phổ thông xuất hiện với tần suất dày đặc nhất trong các bản vẽ kỹ thuật hiện nay. Mã hàng tầm trung này đáp ứng xuất sắc tính đa dụng cho nhiều form tủ phân phối.

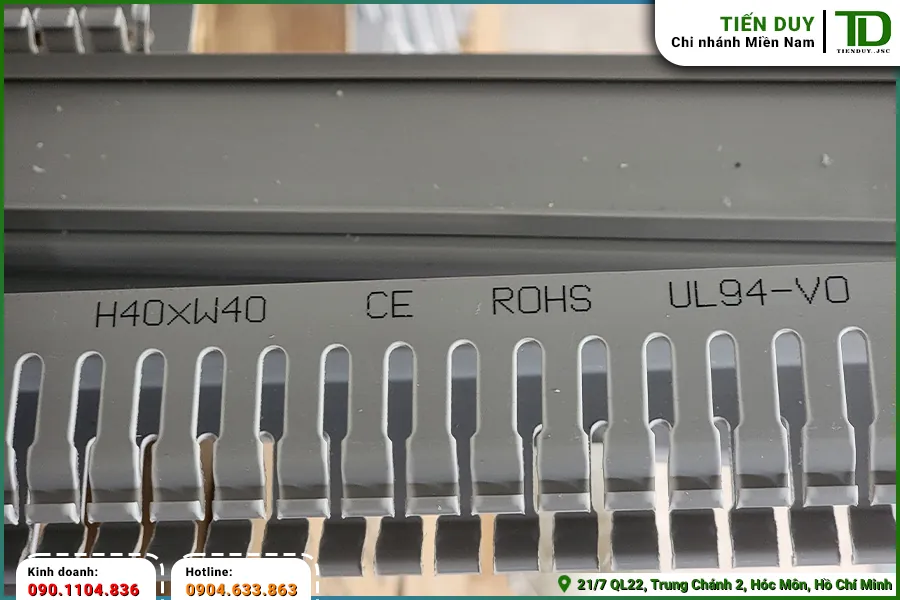

3.1. Phân loại mã máng kích thước H40xW40

Dòng sản phẩm máng vuông H40xW40 sở hữu chiều rộng đáy 40mm và chiều cao vách vươn lên 40mm mang lại không gian đi cáp tương đối thoải mái cho thợ điện. Mã kích thước máng đi dây Chaer này được đóng gói với số lượng 50 thanh trên một thùng carton giúp dễ dàng di chuyển vận tải qua hệ thống chành xe tuyến tỉnh. Thể tích vuông vức cân đối giúp thiết bị dễ dàng gá lắp vào các góc tủ hẹp mà vẫn đảm bảo đủ bán kính uốn cong an toàn cho dây dẫn bọc nhựa. Sự cân bằng hoàn hảo giữa chiều rộng và chiều cao giúp mã vật tư này luôn nằm trong top đầu danh sách tiêu thụ của các xưởng lắp ráp thiết bị công nghiệp.



3.2. Phân loại mã máng kích thước H60xW40

Mã vật tư H60xW40 tiếp tục duy trì bề rộng đáy 40mm nhưng đẩy chiều cao vách chắn nan lược lên tới 60mm để mở rộng tối đa thể tích xếp chồng dây cáp. Quy cách xuất xưởng của dòng thông số máng hộp nhựa này cũng được ấn định cố định ở mức 50 thanh cho một kiện hàng hóa tiêu chuẩn. Lòng vách cao vút này đặc biệt hữu ích khi thợ thi công phải đối mặt với các trạm thiết bị dồn ứ nhiều dây tín hiệu tại một ngã rẽ góc cua tủ điện. Các sợi cáp sẽ được nằm ngay ngắn tựa chồng lên nhau theo trục dọc mà hoàn toàn không bị tràn lòi ra ngoài gây vướng víu khó chịu khi tiến hành sập nắp bảo vệ.

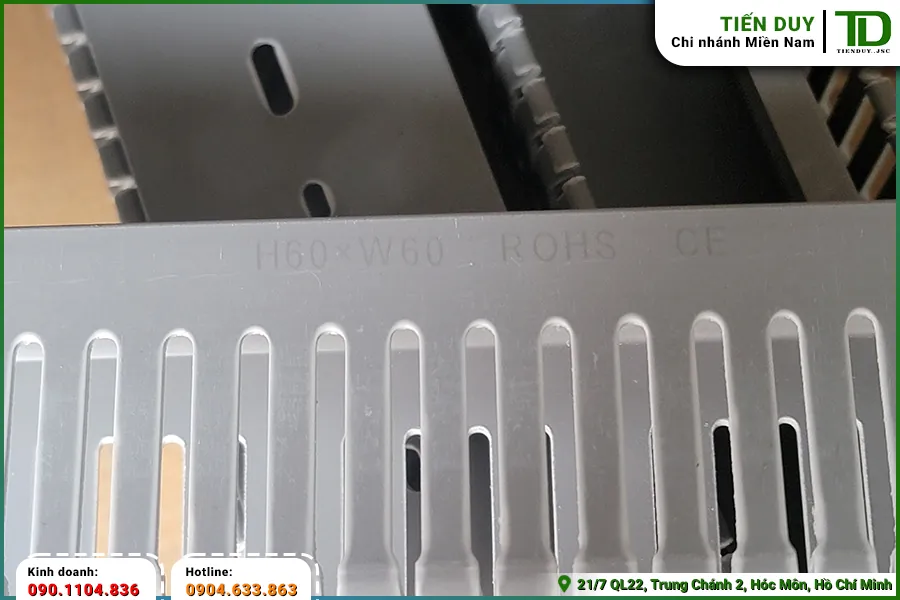

3.3. Phân loại mã máng kích thước H60xW60

Dòng máng vuông khối lượng lớn H60xW60 mở rộng đồng thời cả kích thước đáy lên 60mm và chiều cao thành cũng đạt mức 60mm tạo nên một khung sườn đi cáp cực kỳ rộng rãi. Do sở hữu tiết diện thể tích kích thước máng nhựa Chaer đồ sộ hơn hẳn, nhà sản xuất đã quyết định thu hẹp số lượng đóng gói xuống chỉ còn 30 thanh nằm trong một thùng hàng. Khoảng không gian lòng máng bao la này cho phép kỹ sư thoái mái trải phẳng các nhóm cáp có lớp vỏ cách điện bọc dày hoặc cáp ruột đồng tiết diện lớn. Khi lên dự toán thống kê khối lượng cho các dự án điều khiển trung tâm, mã kích thước rộng này luôn được ưu tiên chỉ định để làm các đường trục ngang chính trên đỉnh tủ.



3.4. Ứng dụng quản lý cáp cho khoang tủ điều khiển PLC

Nhóm hệ sản phẩm vật tư tầm trung này sinh ra là để phục vụ cho các hệ thống tủ điều khiển tự động hóa dùng bộ vi xử lý PLC hoặc biến tần khởi động mềm. Không gian bên trong lòng đủ sức chứa song song cùng lúc cả bó cáp điều khiển dòng rò nhỏ và cụm cáp động lực cấp nguồn có tiết diện dây dao động khoảng 2.5mm² đến 6mm². Việc bố trí các tuyến đường dẫn cáp rộng rãi giúp kỹ thuật viên dễ dàng đánh số đầu cốt dò dây sửa chữa khi một khởi động từ bị lỗi cuộn hút không hít. Hơn thế nữa, thể tích lớn còn giúp giảm thiểu hiện tượng gia nhiệt cục bộ do cáp bị ép chặt quá mức trong quá trình máy móc sản xuất chạy vận hành liên tục qua nhiều ca làm việc.

• Hệ thống trục ngang liên kết các hàng module vi xử lý tự động hóa.
• Các tuyến chạy dọc sườn tủ gom dây từ biến tần xuống động cơ.
• Mạng lưới xương cá phân nhánh nối liền dàn contactor và rơ le nhiệt bên dưới.

Đối tác làm tủ điện có nhu cầu lên danh mục vật tư thiết bị đi dây hãy liên hệ ngay Hotline 0904.633.863 (Mr. Ninh) để hệ thống Tiến Duy hỗ trợ kiểm tra tồn kho và cấp báo giá sỉ ưu đãi nhất. Đội ngũ nhân viên kinh doanh của tổng kho luôn túc trực để tư vấn giải pháp quy hoạch cáp tối ưu chi phí dự toán.



4. Nhóm kích thước máng đi dây Chaer cỡ lớn và ứng dụng

Đối với các tủ phân phối điện áp thấp chứa nhiều mạch lộ ra phụ tải lớn, hệ thống cáp ngoại cỡ đòi hỏi phải có lòng hộp đủ sức chứa. Các thông số siêu lớn chính là giải pháp cơ khí tối ưu nhất.

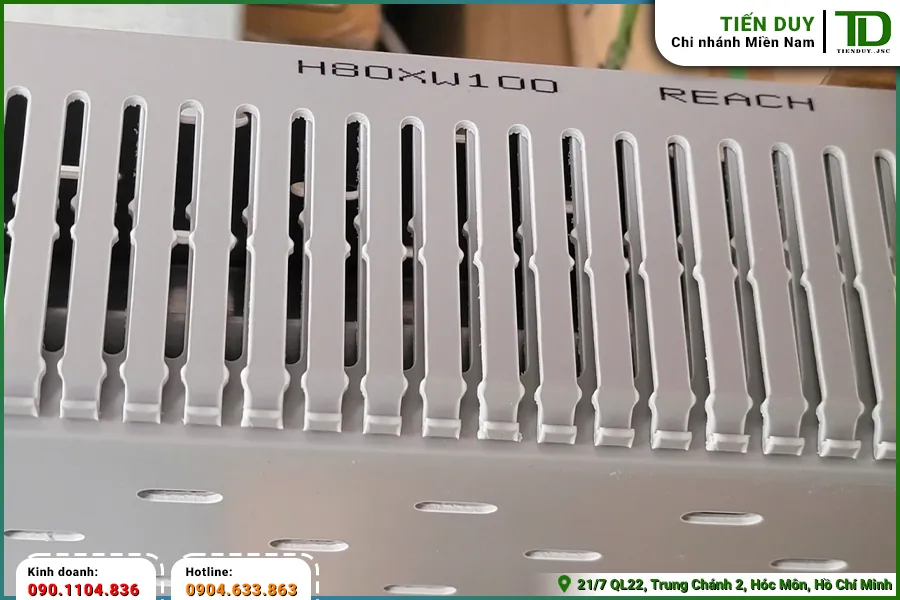

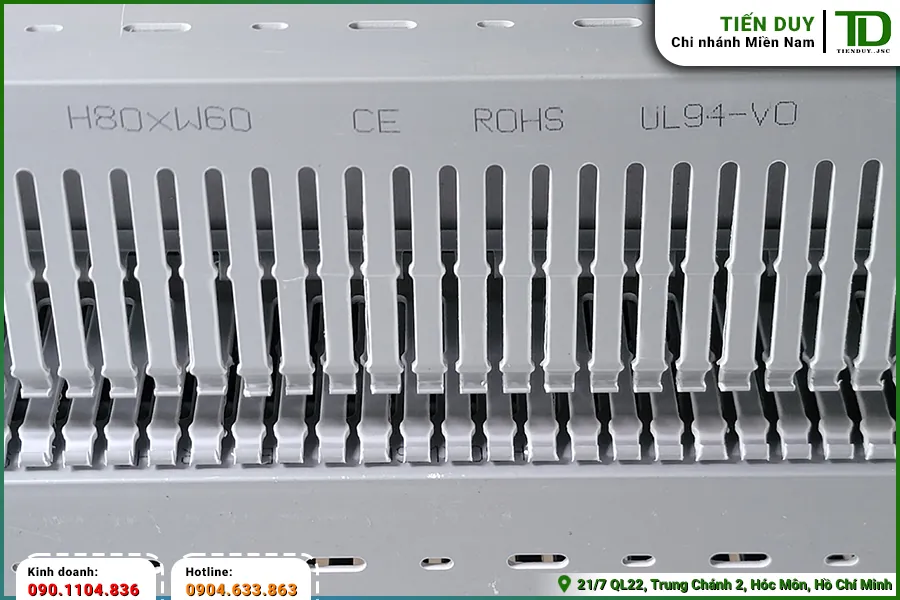

4.1. Phân loại các mã máng H80xW60 đến H80xW80

Dải vật tư chuyên trị sức chứa lớn bao gồm các mã hàng H80xW60, H100xW60, H80xW80, H100xW80, H80xW100 và khổng lồ nhất là H100xW100. Các mã kích thước máng đi dây Chaer có chiều rộng 60mm thường được đóng gói 30 thanh mỗi thùng, trong khi mã vuông H80xW80 xếp 24 thanh, và mã bự nhất H100xW100 chỉ xếp vỏn vẹn 12 thanh một thùng. Sự đa dạng về biên độ thể tích lòng hở này giúp giám đốc dự án cực kỳ dễ dàng chốt hạ bảng danh mục vật tư cho những hệ thống khoang tủ đồ sộ phức tạp nhất. Lớp nhựa thành đứng của nhóm cỡ bự này cũng được đúc dày dặn hơn hẳn để chịu được sức nén bung nở khổng lồ từ các cụm cáp động lực lõi đồng cứng cáp uốn cong.



4.2. Ứng dụng tản nhiệt cáp trong tủ phân phối nhánh DB

Ứng dụng cốt lõi của phân khúc siêu lớn này là định tuyến hệ thống cáp nguồn tại các cụm tủ phân phối nhánh DB hoặc tủ bù công suất phản kháng nhiều cấp. Lòng hộp rộng thênh thang từ 80mm đến 100mm tạo điều kiện lý tưởng để trải đều song song các sợi cáp động lực có tiết diện lõi khổng lồ từ 10mm² lên đến 35mm². Việc không bắt buộc bó ép các sợi dây to bản này lại với nhau sẽ tạo ra những luồng không khí luân chuyển tự do giúp tản nhiệt làm mát bề mặt vỏ bọc dây dẫn. Nhờ việc áp dụng các kích thước máng nhựa Chaer khổng lồ, kỹ sư vận hành nhà máy có thể gạt bỏ triệt để nỗi lo chập cháy nổ dây truyền do hiện tượng quá tải nhiệt gây ra trong buồng khoang kín.



5. Hướng dẫn tính toán và lựa chọn thông số máng nhựa tối ưu

Để hạn chế tình trạng thừa thiếu vật tư lãng phí trên công trường, người làm dự toán phải nắm rõ nguyên tắc thiết kế thể tích hệ thống luồn cáp. Quy trình đo đạc chuẩn xác đòi hỏi các bước khảo sát tỉ mỉ dưới đây.

5.1. Khảo sát mật độ cáp trên bản vẽ nguyên lý

Bước đi đầu tiên mang tính sống còn là kỹ sư phải tiến hành rà soát thật kỹ lưỡng bản vẽ sơ đồ nguyên lý mạch điện và bản vẽ bố trí thiết bị mặt panel. Từ các nét vẽ này, người thiết kế sẽ hình dung rõ ràng được đường đi lối lại cụ thể của các trục gom ngang và hệ thống trục rẽ nhánh dọc. Kỹ thuật viên phải tiến hành kiểm đếm định lượng tổng số đầu dây cáp dự kiến sẽ chui vào và chui ra tại một điểm giao cắt ngã tư trên tấm bích. Sự thấu hiểu tường tận về mạch điện nguyên lý sẽ là hệ quy chiếu gốc để ấn định xem tọa độ nào cần dùng kích thước máng đi dây Chaer to rộng và khu vực nào chỉ cần lắp loại vuông cỡ nhỏ cho tiết kiệm chi phí.



5.2. Tính toán tỷ lệ lấp đầy khoảng không lòng máng

Trong bộ tiêu chuẩn thực hành thiết kế vỏ tủ công nghiệp, tỷ lệ khoảng trống lấp đầy cáp bên trong hộp dẫn bắt buộc không được phép vượt quá ngưỡng 60% đến 70% tổng thể tích. Kỹ sư phòng vật tư sẽ lấy tổng tiết diện bề mặt ngoài của tất cả các sợi cáp đi qua một đoạn cắt ngang để đối chiếu áp vào tiết diện thực của lòng định mức kích thước máng nhựa Chaer dự kiến. Quãng không gian trống 30% còn lại đóng vai trò là khoang đệm thoát nhiệt dự phòng và chừa lại quỹ đất rỗng cho những kế hoạch nâng cấp kéo thêm dây điều khiển trong tương lai xa. Nếu phép tính toán nhẩm vượt qua ngưỡng an toàn này, người lập thiết kế buộc phải chủ động gạch bỏ cấu hình cũ để nâng cấp lên mã hộp có bề rộng đáy hoặc chiều cao thành lớn hơn một cấp.



5.3. Lên danh mục khối lượng vật tư đồng bộ

Sau khi chốt hạ xong xuôi bộ thông số các tuyến đường đi cáp dọc ngang, kỹ sư dự án sẽ tiến hành cộng dồn tổng chiều dài thực tế để chia ngược lại cho 2 mét nhằm quy đổi ra số lượng thanh nguyên bản. Bảng kê khai lên danh mục vật tư này cần phải liệt kê rành mạch cụ thể mã quy chuẩn kích thước máng đi dây Chaer ví dụ như loại H60xW40 kèm theo số lượng kiện thùng và lẻ thanh tương ứng. Người lập bảng cũng phải chủ động tự giác cộng dồn thêm một tỷ lệ phần trăm hao hụt rủi ro nhất định từ 3 đến 5 phần trăm để bù đắp cho lượng đầu mẩu nhựa bị cắt bỏ góc vát trong lúc làm phôi thi công thực tế. Bảng số liệu thống kê khối lượng vật tư đầy đủ bài bản này sẽ được ký nháy chuyển thẳng sang cho bộ phận phòng thu mua tiến hành gọi điện đặt hàng với các đối tác tổng kho lớn.

• Số lượng thanh hộp phải được quy tròn chẵn theo quy cách đóng thùng của nhà máy sản xuất.
• Bổ sung thêm danh sách đinh tán đinh rút rivet nhôm đi kèm để phục vụ gá lắp đế xuống mặt sắt.
• Ghi chú rõ ràng màu sắc ghi xám công nghiệp đặc trưng để đối tác rà soát kiểm soát khâu xuất kho bãi.



5.4. Kiểm tra tồn kho tại nhà cung cấp sỉ B2B

Công đoạn cuối cùng trước khi chính thức xuống tiền là liên hệ làm việc với các hệ thống đơn vị thương mại phân phối B2B chuyên nghiệp về mảng phụ kiện vỏ tủ. Bộ phận thu mua sẽ căn cứ vào bảng mã kích thước máng nhựa Chaer đã chốt để yêu cầu nhân viên kinh doanh của tổng kho rà soát ngay lập tức lượng hàng hóa thực tế đang còn sẵn trên các kệ pallet. Nếu vô tình một mã hàng lẻ tẻ nào đó rơi vào tình trạng đứt gãy đứt dở chuỗi cung ứng, chuyên viên tư vấn sẽ nhanh trí đề xuất phương án chuyển đổi đổi chéo linh hoạt sang một thiết diện tương đương liền kề để tuyệt đối không làm gián đoạn tiến độ công trình xưởng. Việc hợp tác kết nối sâu với một tổng kho điện uy tín sẽ mang lại cho doanh nghiệp lợi thế cạnh tranh vô cùng to lớn về mức chiết khấu giá sỉ cũng như tốc độ đẩy hàng thần tốc trong ngày.

6. Giải đáp thắc mắc về phương án xử lý thiếu hụt vật tư

Trong bối cảnh chuỗi cung ứng hàng hóa thiết bị điện công nghiệp đôi khi gặp phải những đợt đứt gãy cục bộ do vấn đề thông quan nhập khẩu chậm trễ, sự thiếu hụt vắng bóng một vài mã hộp rỗng là điều hoàn toàn có thể lường trước. Giám đốc quản lý dự án tủ điện cần phải trang bị sẵn sàng tư duy linh hoạt chuyển đổi đổi chéo các mã vật tư tương đương để duy trì nhịp độ sản xuất cắt phôi không bị đình trệ gián đoạn. Điển hình như trường hợp kích thước máng đi dây Chaer tầm trung loại H60xW40 không may tạm hết sạch tồn kho, đội ngũ kỹ sư thiết kế hoàn toàn có đủ năng lực hiệu chỉnh bản vẽ để chuyển sang sử dụng loại vuông H40xW40 hoặc loại lớn hơn một chút là H60xW60 để đắp vào. Sự linh hoạt uyển chuyển trong tư duy tính toán cơ khí này giúp cho cả một guồng máy hệ thống nhà xưởng rộng lớn không bị ép buộc phải nằm im bất động chịu chết chỉ vì lý do lãng xẹt là thiếu đi vài cây thanh luồn lẻ tẻ.

Phương thức hạch toán hạch toán chi phí vận chuyển chành xe đối với mặt hàng nhựa cồng kềnh cũng là một ẩn số bài toán nan giải khiến các bộ phận phòng thu mua luôn phải đau đầu suy tính hàng đêm. Do đặc thù bản chất vật tư là các thanh rỗng có chiều dài lên tới 2 mét nên thể tích chiếm chỗ trên sàn xe tải thùng kín là cực kỳ đồ sộ so với trọng lượng bản thân nhẹ bẫng của chúng. Đối với các hệ thống tổ hợp nhà máy sản xuất nằm trải dài tại các khu công nghiệp thuộc địa phận khu vực TP.HCM, nhà thầu công trình nên đàm phán gộp dồn các mã kích thước máng nhựa Chaer lại thành một chuyến xe tải nguyên đai nguyên kiện duy nhất để ép tối ưu hóa tối đa chi phí cước vận chuyển lưu bãi. Việc yêu cầu đơn vị đầu mối cấp sỉ dùng màng co dẻo bọc kín quấn chặt nhiều lớp thùng carton lại với nhau sẽ giúp giảm thiểu triệt để hoàn toàn nguy cơ nứt gãy vỡ hỏng bẹp méo vách nan lược trong suốt chu trình xe cộ di chuyển rung lắc lăn bánh trên cao tốc.

Yếu tố pháp lý về sự minh bạch chuẩn chỉ của bộ hồ sơ chứng từ truy vết nguồn gốc xuất xứ hàng hóa lại đóng vai trò là chìa khóa then chốt mang tính quyết định để xưởng tủ đưa được thiết bị vào nghiệm thu tại công trường. Bất kỳ một bó khối lượng thiết bị định tuyến nào khi xuất ra khỏi cổng kho đều bắt buộc phải được đính kèm kẹp sẵn bộ chứng chỉ giấy tờ CO/CQ bản gốc và các bản dịch thuật công chứng đầy đủ dấu đỏ mộc tròn. Bộ phận kiểm soát chất lượng KCS của bên thu mua cần phải trực tiếp dùng kính lúp soi chiếu kỹ lưỡng độ khớp thông số máng đi dây Chaer in trên vỏ thùng carton đối chiếu so sánh thẳng với giấy tờ thông quan hải quan nhập khẩu. Hệ thống hồ sơ chứng từ thép minh bạch rõ ràng này chính là một lá chắn phòng ngự vững chãi nhất giúp nhà thầu điện vượt qua mọi khâu rà soát thẩm định kiểm duyệt gắt gao nhất từ phía ban quản lý dự án của chủ đầu tư cuối cùng.
