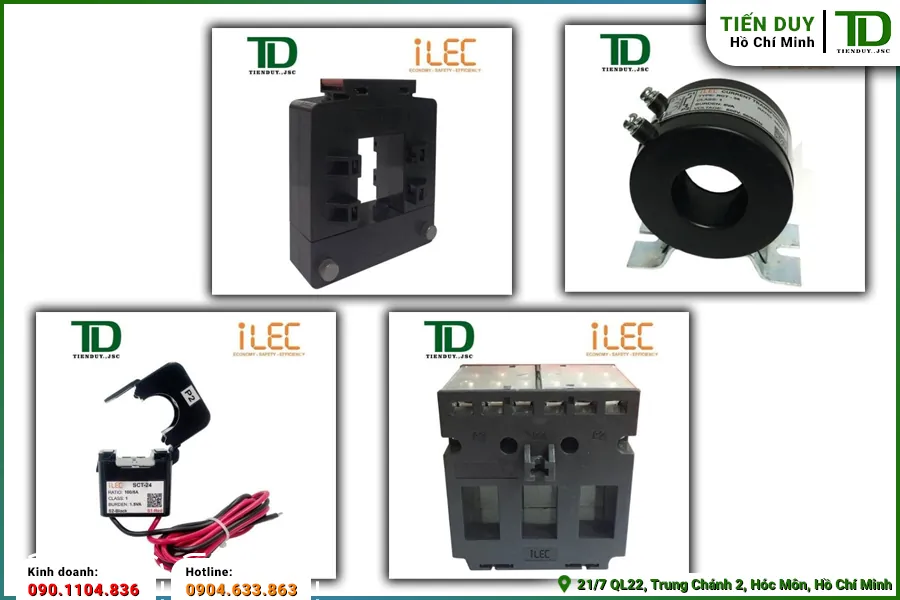

Các hình dạng biến dòng ILEC được thiết kế đa dạng để đáp ứng mọi cấu trúc thanh cái và cáp động lực trong tủ điện công nghiệp. Hệ sinh thái sản phẩm bao gồm 3 hình dáng cơ bản: dạng kẹp lõi hở Split-core (series JP, SCT) chuyên dùng cho cải tạo không cần cắt điện; dạng tròn nguyên khối đế sắt (series RCT từ phi 35 đến phi 200) mang lại độ chính xác cao và chống rung động; dạng hộp đúc 3 pha (series TPCT) giúp tối ưu không gian lắp đặt. Sự đa dạng về khuôn đúc cơ khí giúp các kỹ sư tại TP.HCM dễ dàng lựa chọn thiết bị đo lường phù hợp với dải dòng điện từ 50A đến 10000A, đảm bảo tín hiệu 5A truyền về hệ thống SCADA luôn ổn định.

1. Nhận diện tổng quan về các hình dạng biến dòng ILEC

Để xây dựng một hệ thống đo lường chuẩn xác, việc tìm hiểu các hình dạng biến dòng ILEC là bước nền tảng vô cùng quan trọng. Mỗi thiết kế cơ khí đều mang một sứ mệnh giải quyết những bài toán không gian đặc thù trong tủ điện.

1.1. Sự đa dạng trong thiết kế khuôn đúc cơ khí

Nhà sản xuất đã nghiên cứu rất kỹ lưỡng cấu trúc của các thanh cái đồng và cáp động lực để tạo ra nhiều khuôn đúc cơ khí khác nhau. Sự đa dạng này không phải là ngẫu nhiên mà xuất phát từ nhu cầu thực tế khi thi công lắp ráp tủ bảng điện công nghiệp. Một thiết bị đo lường tốt không chỉ cần độ chính xác cao mà còn phải tương thích hoàn hảo về mặt vật lý với vật dẫn điện sơ cấp. Việc ép buộc một thiết bị có hình dáng không phù hợp vào vị trí chật hẹp sẽ gây ra ứng suất cơ học, làm nứt vỡ vỏ nhựa cách điện. Do đó, sự phong phú về mặt thiết kế giúp các kỹ sư linh hoạt hơn trong việc bố trí thiết bị bên trong máng nhựa.

1.2. Ý nghĩa của việc phân loại theo hình dáng

Việc phân loại rõ ràng các thiết kế cơ khí giúp người thiết kế dễ dàng định hình được không gian cần thiết cho từng lộ ra. Khi nhìn vào bản vẽ bố trí thiết bị, kỹ sư có thể quyết định ngay việc sử dụng loại tròn, loại hộp đúc 3 pha hay loại kẹp để tối ưu hóa diện tích khoang tủ. Sự lựa chọn đúng đắn ngay từ khâu thiết kế ban đầu sẽ giúp tiết kiệm hàng chục giờ lao động cho đội ngũ thi công tại xưởng. Hơn nữa, một tủ điện được bố trí khoa học, các thiết bị ăn khớp với nhau sẽ mang lại tính thẩm mỹ công nghiệp rất cao. Điều này thể hiện năng lực và sự chuyên nghiệp của các nhà thầu cơ điện trước chủ đầu tư.

Bên cạnh yếu tố không gian, mỗi hình dáng còn quyết định đến phương pháp gá lắp và cố định thiết bị lên khung tủ. Có loại sử dụng chân đế bắt vít trực tiếp vào tấm panel, có loại lại kẹp lơ lửng trên thanh cái hoặc dùng dây thít nhựa để siết chặt. Việc am hiểu các phương pháp cố định này giúp đảm bảo thiết bị không bị xê dịch khi có lực điện động sinh ra do dòng ngắn mạch. Các phòng thu mua B2B cũng dựa vào sự phân loại này để lên dự toán vật tư một cách chính xác, tránh tình trạng mua nhầm thiết bị không thể lắp ráp. Sự đồng bộ từ khâu thiết kế đến khâu mua sắm là chìa khóa để dự án diễn ra suôn sẻ.

2. Đặc điểm của hình dạng biến dòng ILEC dạng kẹp lõi hở

Trong số các thiết kế hiện nay, hình dạng biến dòng ILEC dạng kẹp lõi hở mang lại sự đột phá lớn nhất về tính tiện dụng. Thiết bị này sinh ra để giải quyết bài toán thi công trong những điều kiện ngặt nghèo nhất.

2.1. Cấu trúc chia đôi (Split-core) tiện dụng

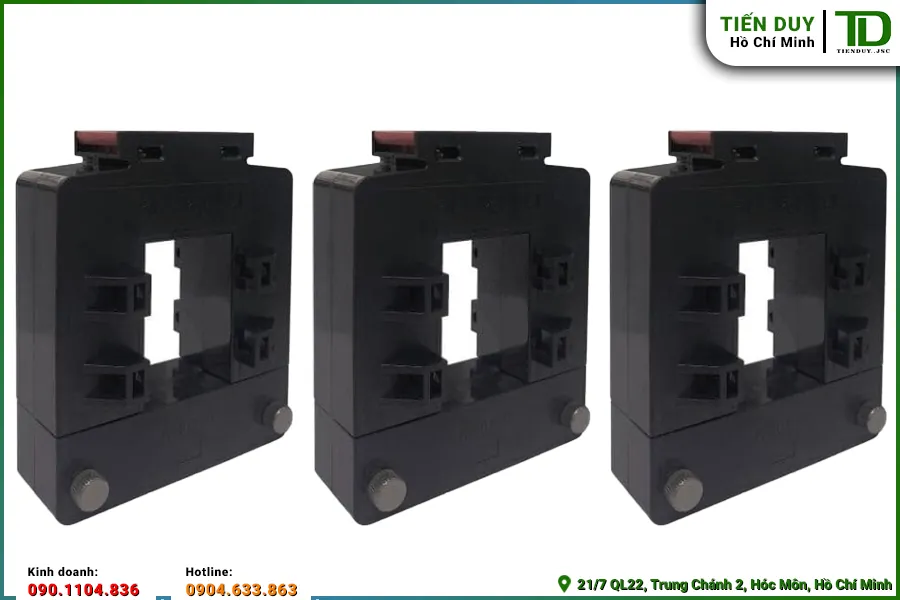

Đặc điểm nổi bật nhất của thiết kế này là phần lõi thép silic được cắt làm hai nửa hoàn toàn độc lập và liên kết với nhau bằng một bản lề cơ khí. Cấu trúc ngàm mở cho phép người thợ tách đôi thiết bị ra và ốp trực tiếp vào sợi cáp động lực đang nằm sẵn trên khay cáp. Khi khép lại, hai bề mặt lõi từ sẽ tiếp xúc khít với nhau nhờ lực ép của hệ thống lò xo và chốt khóa an toàn bên ngoài vỏ nhựa. Thiết kế thông minh này đảm bảo từ thông sinh ra từ dòng điện sơ cấp không bị rò rỉ qua các khe hở không khí. Sự liền mạch của từ trường là yếu tố cốt lõi để duy trì độ chính xác cho tín hiệu thứ cấp truyền về đồng hồ.

Hệ thống chốt khóa cơ khí được gia công cực kỳ chắc chắn để ngăn chặn tình trạng thiết bị tự bung ra khi có dòng điện lớn chạy qua. Khi thao tác, người thợ chỉ cần bóp mạnh hai nửa vỏ nhựa lại cho đến khi nghe thấy tiếng tách dứt khoát là ngàm đã vào đúng vị trí. Lớp vỏ bọc bên ngoài làm từ nhựa chống cháy cao cấp giúp bảo vệ an toàn tuyệt đối cho người vận hành khỏi nguy cơ điện giật. Thiết kế nguyên khối này cũng hạn chế tối đa bụi bẩn và hơi ẩm xâm nhập làm rỉ sét bề mặt tiếp xúc của lõi thép. Sự chỉn chu trong từng chi tiết cơ khí giúp thiết bị hoạt động bền bỉ trong môi trường nhà xưởng khắc nghiệt.

2.2. Các series JP và SCT đặc trưng

Để đáp ứng đa dạng các loại vật dẫn, nhà sản xuất đã chia thiết kế dạng kẹp thành hai series chính với cấu trúc cửa sổ luồn cáp khác nhau. Sự phân chia này giúp tối ưu hóa khả năng thu thập từ trường cho từng loại tiết diện cụ thể:

• Series JP sở hữu cửa sổ hình chữ nhật, chuyên dùng để kẹp các thanh cái đồng bản rộng.
• Series SCT có cửa sổ hình vuông gọn gàng, phù hợp để ôm sát các bó cáp động lực tiết diện tròn.
• Cả hai series đều có nhiều kích cỡ khác nhau, đáp ứng dải dòng điện từ 50A đến 10000A.
• Các chốt khóa và cực đấu nối S1, S2 được bố trí chìm để tránh va đập vật lý.

2.3. Ứng dụng tối ưu cho tủ điện cải tạo

Lợi thế tuyệt đối của thiết kế lõi hở là khả năng thi công nâng cấp hệ thống đo lường mà không cần phải xin lịch cắt điện của nhà máy. Đối với các loại thiết bị đúc liền khối, người thợ bắt buộc phải tháo dỡ các mối nối bulong của thanh cái mới có thể luồn thiết bị vào. Quá trình này tốn rất nhiều thời gian, công sức và gây thiệt hại kinh tế nghiêm trọng do dây chuyền sản xuất phải dừng hoạt động. Với dạng kẹp, kỹ thuật viên chỉ cần mang đồ bảo hộ tiêu chuẩn và thao tác kẹp trực tiếp lên đường dây đang mang điện một cách an toàn. Giải pháp này giúp các nhà thầu cơ điện tiết kiệm hàng chục giờ lao động tại công trường.

Bên cạnh đó, thiết bị này còn là công cụ đắc lực cho các đơn vị thực hiện dịch vụ kiểm toán năng lượng tại các khu công nghiệp thuộc TP.HCM. Họ có thể dễ dàng kẹp thiết bị vào các lộ cáp để lấy mẫu dữ liệu điện năng trong vài ngày, sau đó tháo ra và chuyển sang vị trí khác. Tính cơ động cao giúp giảm thiểu chi phí đầu tư thiết bị đo kiểm cố định cho từng dự án. Các sự cố hỏng hóc đồng hồ đo lường cũng được khắc phục nhanh chóng nhờ khả năng thay thế nóng của dòng sản phẩm này. Đây thực sự là một thiết kế mang tính cách mạng trong lĩnh vực đo lường điện năng công nghiệp.

3. Phân tích hình dạng biến dòng ILEC dạng tròn đế sắt (RCT)

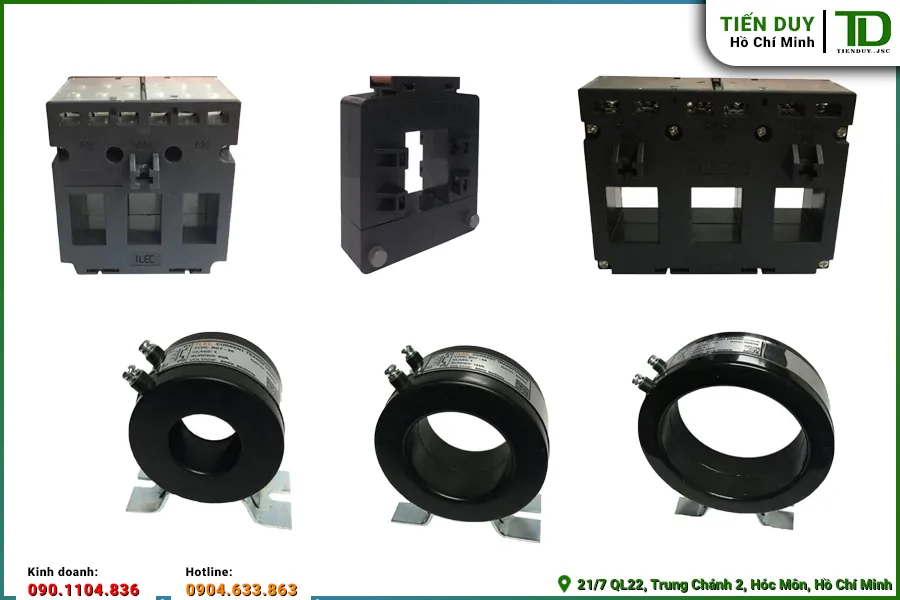

Trái ngược với sự cơ động của loại kẹp, hình dạng biến dòng ILEC dạng tròn đế sắt lại mang đến sự vững chãi và độ chính xác tuyệt đối. Đây là dòng sản phẩm truyền thống được sử dụng rộng rãi nhất trong các tủ phân phối xây mới.

3.1. Lõi từ nguyên khối hình xuyến

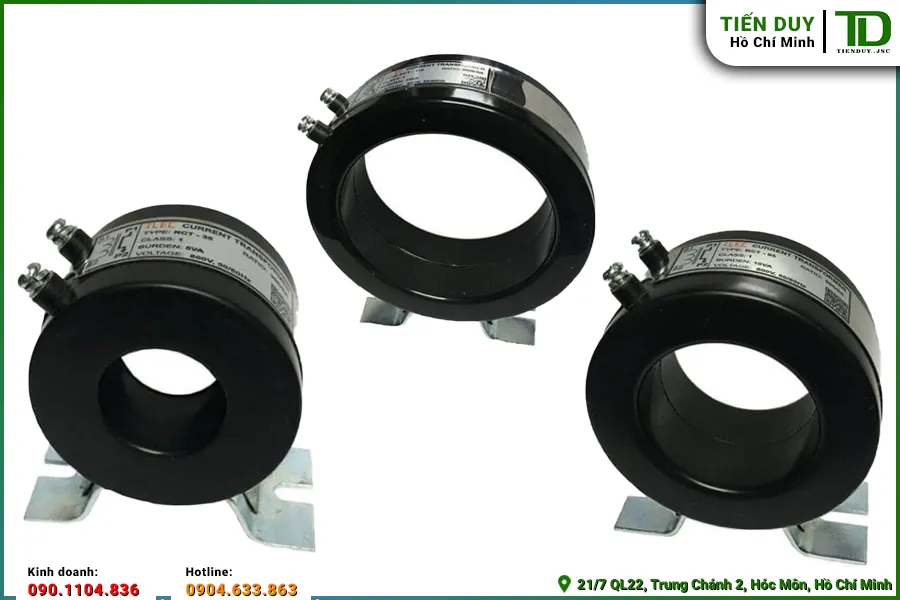

Cấu trúc cốt lõi của series RCT là một khối thép silic định hướng được quấn liên tục thành hình xuyến, hoàn toàn không có bất kỳ điểm cắt nào. Thiết kế liền mạch này tạo ra một đường dẫn từ thông hoàn hảo, giúp toàn bộ năng lượng từ trường sinh ra từ cáp sơ cấp được hấp thụ trọn vẹn. Nhờ không có khe hở không khí, nội trở của mạch từ được giảm xuống mức thấp nhất, mang lại hiệu suất chuyển đổi tín hiệu cực kỳ cao. Đây là lý do tại sao các thiết bị dạng tròn luôn dễ dàng đạt được cấp chính xác Class 1.0 theo tiêu chuẩn đo lường quốc tế. Sự ổn định của tín hiệu đầu ra giúp các đồng hồ ampe kế hiển thị thông số một cách trung thực nhất.

Cuộn dây thứ cấp được quấn rải đều xung quanh lõi hình xuyến bằng máy quấn tự động công nghệ cao. Việc phân bổ đều các vòng dây đồng giúp triệt tiêu các hiện tượng nhiễu điện từ phát sinh từ các thiết bị đóng cắt lân cận. Sau khi quấn xong, toàn bộ cấu trúc này được đặt vào khuôn và đúc kín bằng nhựa epoxy cách điện. Lớp vỏ nhựa dày dặn này tạo thành một bức tường bảo vệ vững chắc, mang lại nhiều giá trị kỹ thuật cốt lõi:

• Ngăn chặn hồ quang điện phóng qua giữa mạch sơ cấp và mạch thứ cấp.
• Bảo vệ cuộn dây đồng khỏi sự ăn mòn của hóa chất trong không khí.
• Tăng cường độ cứng vững cơ học khi xảy ra va đập vật lý.
• Đảm bảo an toàn tuyệt đối cho người thợ khi thao tác đo kiểm.

3.2. Chân đế kim loại gia cố chống rung

Điểm nhấn cơ khí đáng chú ý nhất của series này là hệ thống chân đế làm từ thép mạ kẽm được gắn chặt vào thân vỏ nhựa. Chân đế này có sẵn các rãnh bắt vít tiêu chuẩn, cho phép người thợ cố định thiết bị trực tiếp lên tấm panel hoặc thanh ray của tủ điện. Trong môi trường công nghiệp, lực điện động sinh ra từ dòng ngắn mạch hoặc độ rung của máy móc có thể làm xê dịch các thiết bị gá lắp lỏng lẻo. Đế sắt đóng vai trò như một mỏ neo kiên cố, giữ cho khối nhựa không bị nứt vỡ do va đập vào các thanh cái đồng xung quanh. Sự vững chãi này là yếu tố quyết định để duy trì tuổi thọ lâu dài cho toàn bộ cụm đo lường.

3.3. Kích thước cửa sổ luồn cáp đa dạng

Để tương thích với mọi quy mô tủ điện, nhà sản xuất cung cấp dải kích thước lỗ luồn cáp vô cùng phong phú, bắt đầu từ phi 35mm. Kích thước nhỏ gọn này rất phù hợp để luồn các sợi cáp động lực tiết diện từ 16mm2 đến 120mm2 trong các khoang tủ nhánh chật hẹp. Khi tiến lên các cấp công suất trung bình, các mã RCT-90 hay RCT-110 sẽ cung cấp không gian rộng rãi hơn để luồn lọt các thanh cái đồng bản rộng. Việc lựa chọn đúng kích thước lỗ phi giúp quá trình thi công diễn ra thuận lợi, không làm trầy xước lớp vỏ cách điện của cáp sơ cấp.

Đối với các tủ phân phối tổng MSB khổng lồ, các mã hàng đặc chủng như RCT-130 và RCT-200 sẽ phát huy tối đa công năng. Cửa sổ luồn cáp siêu rộng này cho phép kỹ sư thoải mái ôm trọn cụm thanh cái ba pha ghép song song mà không lo bị cấn ép cơ khí. Khoảng không gian dư thừa xung quanh vật dẫn còn giúp tản nhiệt tốt hơn, ngăn ngừa hiện tượng ủ nhiệt cục bộ làm chảy nhựa thiết bị. Sự đa dạng về kích thước vật lý giúp giải quyết triệt để bài toán bố trí không gian ba chiều bên trong các hệ thống tủ bảng điện phức tạp.

3.4. Khả năng chịu tải dòng sơ cấp lớn

Cấu trúc lõi từ hình xuyến nguyên khối cho phép thiết bị chịu đựng được những dòng điện sơ cấp cực kỳ lớn mà không bị bão hòa từ. Dải đo lường của series RCT trải dài từ mức 50A cho đến mức tối đa là 6000A, đáp ứng mọi yêu cầu của các trạm biến áp hạ thế. Ở các mức dòng điện hàng ngàn ampe, từ trường sinh ra là vô cùng mãnh liệt, đòi hỏi khối lượng thép silic phải đủ lớn để hấp thụ toàn bộ năng lượng. Nhà sản xuất đã tính toán kỹ lưỡng tỷ lệ vật liệu để đảm bảo tín hiệu thứ cấp 5A luôn tuyến tính trên toàn bộ dải đo. Khả năng gánh tải ấn tượng này khẳng định vị thế của dòng sản phẩm trong các dự án công nghiệp nặng.

Quý đối tác, nhà thầu cơ điện và phòng thu mua cần nhận báo giá sỉ hoặc kiểm tra tồn kho số lượng lớn cho dự án, vui lòng liên hệ ngay hotline 0904.633.863 (Mr. Ninh). Tổng kho Thiết bị điện Tiến Duy luôn sẵn sàng cung cấp mức chiết khấu B2B tốt nhất thị trường cùng dịch vụ hỗ trợ kỹ thuật chuyên sâu.

4. Những đặc điểm của hình dạng biến dòng ILEC dạng hộp đúc 3 pha

Khi không gian lắp đặt trở thành một bài toán nan giải, hình dạng biến dòng ILEC dạng hộp đúc 3 pha chính là lời giải hoàn hảo nhất. Thiết kế này thể hiện sự tinh gọn và tư duy tối ưu hóa không gian tuyệt vời.

4.1. Thiết kế khối chữ nhật tích hợp 3 pha (TPCT)

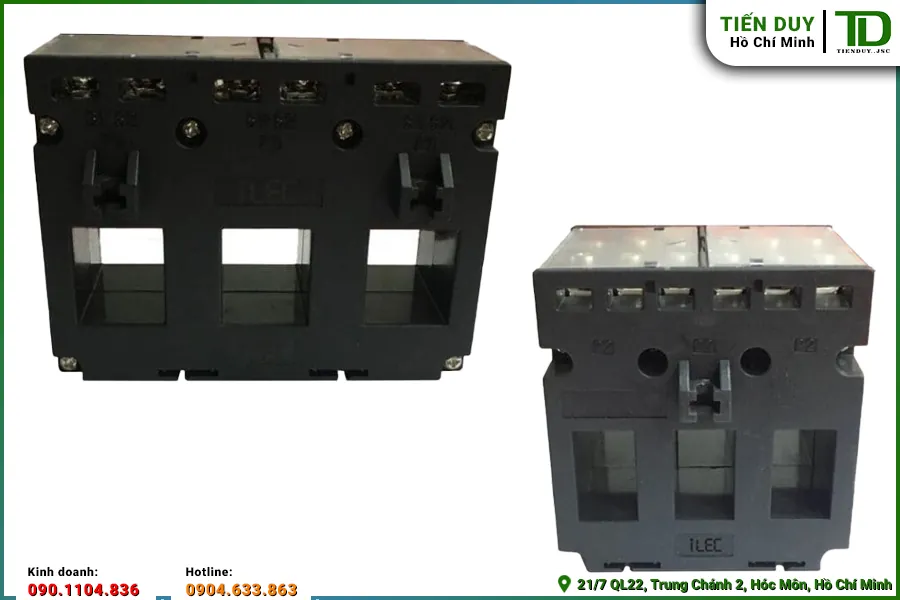

Thay vì sử dụng ba thiết bị đo lường độc lập cho ba pha A, B, C, series TPCT gom tất cả vào chung một khối vỏ nhựa hình chữ nhật duy nhất. Bên trong lớp vỏ đúc liền khối này là ba cuộn lõi từ riêng biệt được bố trí song song với khoảng cách cách điện đạt chuẩn an toàn. Thiết kế này tạo ra ba cửa sổ luồn cáp vuông vức, xếp thẳng hàng với nhau, tương ứng hoàn hảo với khoảng cách tiêu chuẩn của các cực aptomat khối (MCCB). Người thợ chỉ cần đặt khối thiết bị này ngay phía dưới MCCB và luồn thẳng ba thanh cái đồng xuyên qua các lỗ tương ứng. Sự tích hợp thông minh này giúp giảm thiểu tối đa các thao tác căn chỉnh cơ khí phức tạp tại công trường.
