Tổng hợp các con số ấn tượng về cầu đấu điện, phản ánh những giới hạn kỹ thuật mà các nhà sản xuất đã đạt được trong ngành công nghiệp phụ trợ. Kỷ lục về khả năng chịu tải hiện thuộc về các dòng thiết bị công suất lớn với tiết diện dây 300mm² và dòng điện cực đại 520A. Trong lĩnh vực năng lượng tái tạo, mức điện áp 1500V DC là một tiêu chuẩn kỹ thuật đáng chú ý dành riêng cho hệ thống quang điện. Về mặt thiết kế không gian, kích thước siêu mỏng chỉ 3.5mm giúp tối ưu hóa diện tích lắp đặt trên thanh ray DIN, trong khi vật liệu gốm sứ cho phép thiết bị hoạt động ổn định ở nhiệt độ khắc nghiệt lên tới 800°C. Ngoài ra, quy mô sản xuất khổng lồ từ các tập đoàn lâu đời như Dinkle cũng là một minh chứng rõ nét cho sự phát triển không ngừng của thị trường thiết bị kết nối điện toàn cầu.

1. Tổng quan về các giới hạn kỹ thuật của cầu đấu điện

Ngành công nghiệp sản xuất thiết bị đóng cắt luôn phải đối mặt với bài toán nâng cao hiệu suất và thu nhỏ kích thước. Để đáp ứng yêu cầu này, các nhà sản xuất liên tục nghiên cứu và phá vỡ những giới hạn vật lý truyền thống của linh kiện. Những con số kỷ lục về dòng điện, điện áp hay khả năng chịu nhiệt không tự nhiên sinh ra mà xuất phát từ nhu cầu thực tế của các dự án đặc thù. Việc hiểu rõ nguồn gốc và mục đích của các thông số này giúp kỹ sư có cơ sở khoa học để lựa chọn thiết bị. Dưới đây là những giới hạn kỹ thuật đã được các tổ chức kiểm định xác nhận.

Các nhóm thông số thường được dùng để đánh giá giới hạn của thiết bị kết nối bao gồm:

• Khả năng chịu tải dòng điện lớn trong các hệ thống truyền tải năng lượng.
• Mức điện áp một chiều cực đại phục vụ cho các nhà máy điện mặt trời.
• Kích thước vật lý thu gọn tối đa để lắp đặt trong không gian hẹp.
• Sức chịu đựng các tác động cơ học và nhiệt độ môi trường khắc nghiệt.

2. Tiết diện 300mm² và khả năng chịu tải dòng điện 520A

Kỷ lục về khả năng truyền tải dòng điện hiện nay thuộc về các dòng cầu đấu công suất lớn do tập đoàn Phoenix Contact phát triển. Cụ thể, dòng sản phẩm UKH của hãng này được thiết kế để tiếp nhận cáp điện có tiết diện lên tới 300mm². Khối lượng đồng khổng lồ bên trong cáp đòi hỏi một cơ cấu kẹp đặc biệt chắc chắn để duy trì lực ép cơ học. Khi kết nối thành công, thiết bị có khả năng chịu được dòng điện cực đại lên đến 520A một cách liên tục. Con số này tương đương với dòng điện chạy qua một trạm phân phối điện hạ thế quy mô trung bình.

Mục đích chính của việc tạo ra thiết bị này là để thay thế cho các thanh cái bằng đồng trần truyền thống trong công nghiệp nặng. Trước đây, kỹ sư thường phải dùng bu lông để bắt trực tiếp các đầu cốt cáp lớn vào thanh đồng, gây ra nhiều rủi ro về chạm chập. Với cầu đấu 300mm², điểm nối được bọc kín hoàn toàn trong lớp vỏ nhựa cách điện, đảm bảo an toàn cho người vận hành. Ứng dụng phổ biến nhất của thiết bị này là trong các tuabin điện gió và hệ thống điều khiển động cơ công suất lớn. Việc sử dụng linh kiện đóng gói sẵn giúp rút ngắn thời gian thi công và đơn giản hóa quy trình bảo trì.

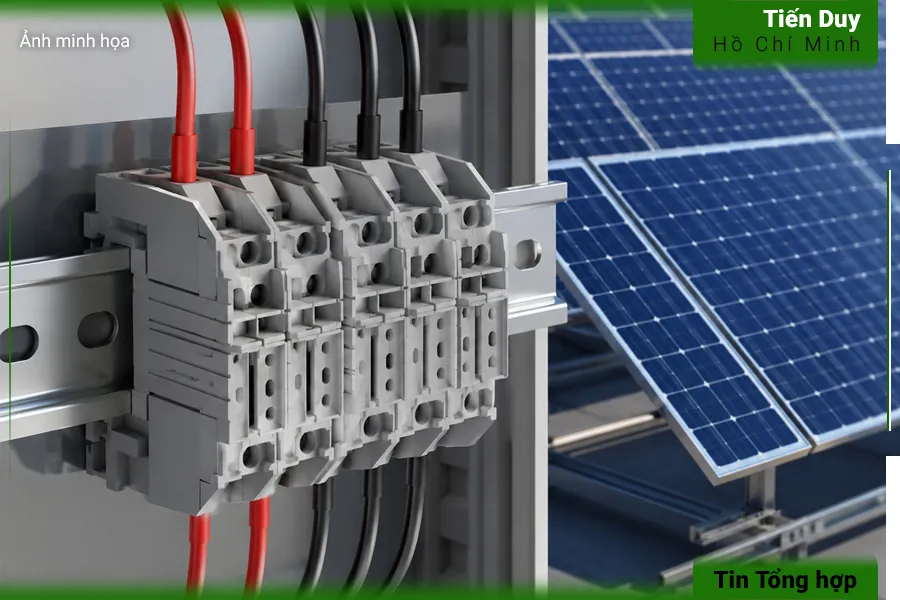

3. Mức điện áp 1500V DC phục vụ ngành năng lượng mặt trời

Trong lĩnh vực năng lượng tái tạo, mức điện áp 1500V DC hiện là một con số tiêu chuẩn mang tính bước ngoặt. Các nhà sản xuất thiết bị điện hàng đầu như Weidmüller đã tập trung nguồn lực để phát triển các dòng cầu đấu đáp ứng mức điện áp này. Nguyên nhân sâu xa của sự dịch chuyển này xuất phát từ bài toán tối ưu hóa chi phí truyền tải tại các cánh đồng pin mặt trời. Khi tăng điện áp hệ thống từ 1000V lên 1500V, cường độ dòng điện sẽ giảm xuống tương ứng với cùng một mức công suất. Dòng điện nhỏ hơn cho phép các nhà thầu sử dụng cáp dẫn có tiết diện nhỏ hơn, từ đó tiết kiệm đáng kể chi phí vật tư.

Để đạt được chứng nhận vận hành ở mức 1500V DC, thiết bị phải đáp ứng các yêu cầu thiết kế khắt khe bao gồm:

• Chiều dài đường rò cách điện trên bề mặt vỏ nhựa phải được gia tăng đáng kể.
• Khoảng cách khe hở không khí giữa các điểm mang điện phải tuân thủ nghiêm ngặt tiêu chuẩn an toàn.
• Vật liệu chế tạo phải có chỉ số theo dõi tương đối cao để chống lại hiện tượng phóng điện cục bộ.

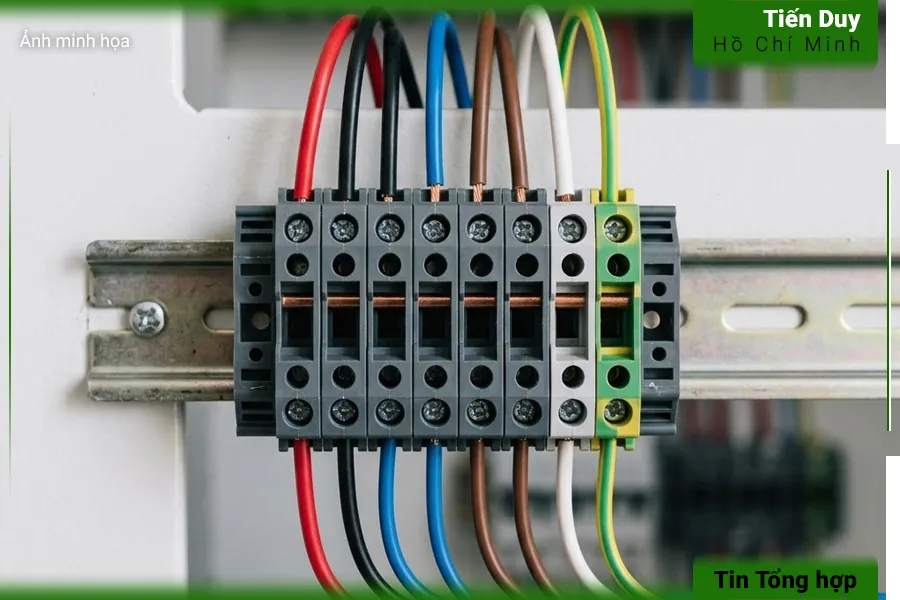

4. Thiết kế siêu mỏng 3.5mm giúp tối ưu hóa không gian tủ điện

Xu hướng thu nhỏ kích thước linh kiện đang diễn ra mạnh mẽ trong lĩnh vực tự động hóa nhà máy. Để giải quyết bài toán không gian, các kỹ sư đã chế tạo ra những khối cầu đấu siêu mỏng với bề rộng chỉ đạt 3.5mm. Kích thước này chỉ nhỉnh hơn một chút so với đường kính của một sợi cáp tín hiệu tiêu chuẩn. Mục đích của việc ép mỏng thiết bị là để tăng mật độ kết nối bên trong các tủ điều khiển logic lập trình. Trong các dây chuyền sản xuất hiện đại, một tủ điện có thể phải chứa hàng nghìn điểm tín hiệu đầu vào và đầu ra. Việc giảm bề rộng linh kiện từ 6.2mm xuống 3.5mm giúp tiết kiệm gần một nửa diện tích gá lắp trên thanh ray.

Để đạt được độ mỏng kỷ lục này mà vẫn giữ được chức năng truyền dẫn, các nhà sản xuất đã phải loại bỏ hoàn toàn cơ cấu kẹp vít cồng kềnh. Thay vào đó, công nghệ kết nối bằng lò xo đẩy được tích hợp trực tiếp vào bên trong thân thiết bị. Người thợ chỉ cần cắm trực tiếp lõi dây vào rãnh mà không cần sử dụng bất kỳ dụng cụ hỗ trợ nào. Cơ cấu lò xo được chế tạo từ hợp kim thép đặc biệt, cung cấp lực ép đủ lớn để giữ chặt dây dẫn có tiết diện 1.5mm². Thiết kế này không chỉ giải quyết vấn đề không gian mà còn giúp rút ngắn thời gian đấu nối trên công trường.

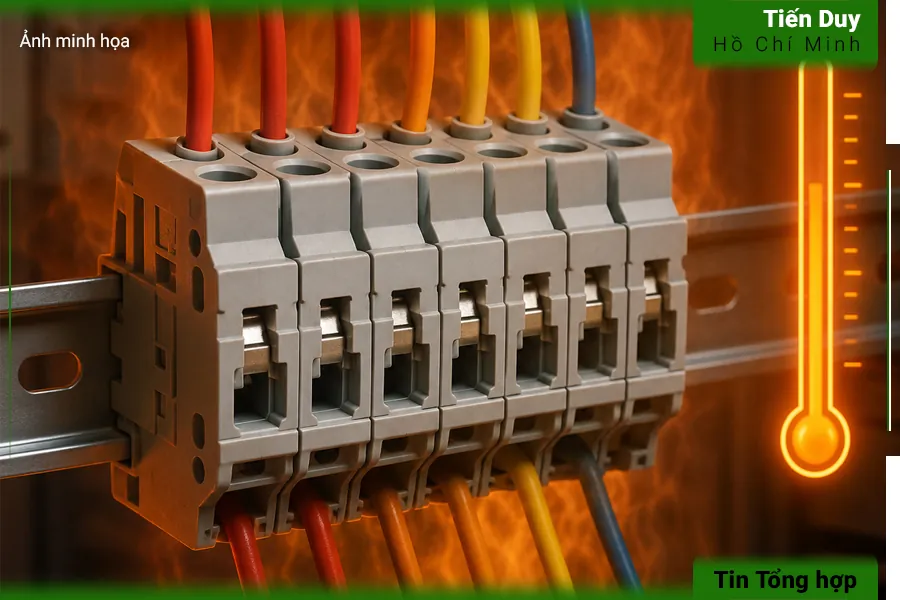

5. Khả năng chịu nhiệt độ khắc nghiệt lên tới 800°C

Đa số các loại nhựa kỹ thuật dùng trong ngành điện chỉ có thể duy trì đặc tính cách điện ở nhiệt độ dưới 130°C. Tuy nhiên, trong các ngành công nghiệp luyện kim, sản xuất thủy tinh hay lò nung, nhiệt độ môi trường có thể vượt ngưỡng 500°C. Ở điều kiện này, vỏ nhựa thông thường sẽ bị nóng chảy ngay lập tức, gây ra hiện tượng ngắn mạch nguy hiểm. Để khắc phục giới hạn này, các nhà sản xuất vật liệu chịu lửa đã tạo ra dòng cầu đấu sử dụng thân bằng gốm steatite. Khối gốm này có khả năng chịu đựng mức nhiệt độ cực đại lên tới 800°C mà không bị biến dạng cấu trúc.

Đi kèm với thân gốm là các chi tiết dẫn điện được gia công từ hợp kim thép không gỉ hoặc đồng thau mạ niken. Sự kết hợp vật liệu này đảm bảo thiết bị không bị oxy hóa nhanh chóng dưới tác động của nhiệt độ cao và khí ăn mòn. Các điểm nối bằng gốm thường được lắp đặt ngay sát các thanh gia nhiệt hoặc cảm biến nhiệt độ bên trong lò công nghiệp. Mặc dù gốm sứ có nhược điểm là trọng lượng nặng và dễ nứt vỡ khi va đập, đây vẫn là giải pháp khả thi cho môi trường nhiệt độ cao. Con số 800°C là minh chứng rõ ràng cho khả năng thích ứng của linh kiện điện với các điều kiện vận hành khắc nghiệt nhất.

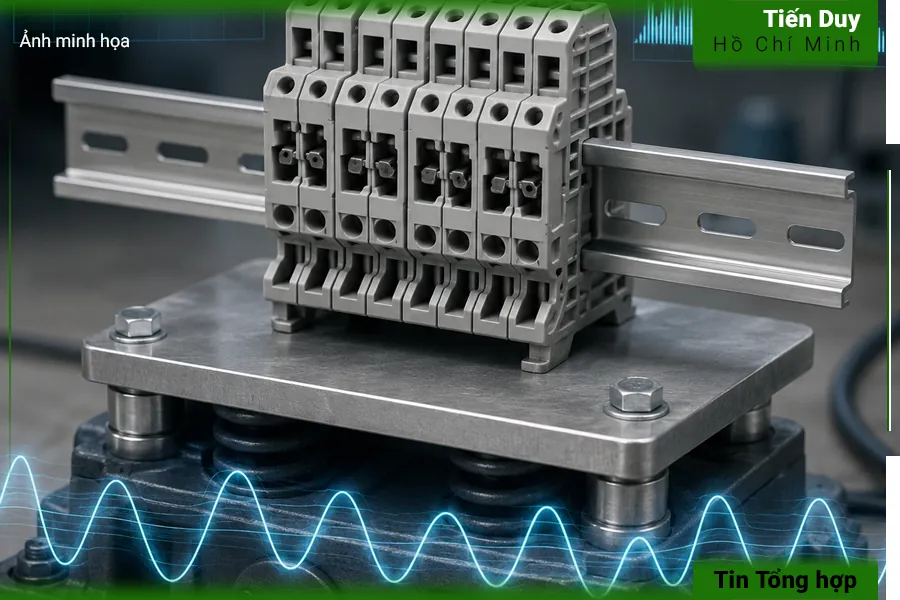

6. Khả năng chịu thử nghiệm rung động 2000 Hz trong ngành đường sắt

Khả năng chịu đựng các tác động cơ học liên tục là một thử thách lớn đối với các điểm nối mạch điện. Trong ngành công nghiệp đường sắt, các toa tàu khi di chuyển tạo ra lực rung lắc rất mạnh, làm lỏng lẻo các mối nối vặn vít truyền thống. Để giải quyết triệt để vấn đề này, hãng WAGO đã phát triển công nghệ kẹp lò xo có khả năng chống rung động vượt trội. Các sản phẩm này đã vượt qua bài kiểm tra rung động với tần số lên tới 2000 Hz theo tiêu chuẩn quốc tế. Cơ cấu lò xo liên tục tự điều chỉnh để duy trì áp lực không đổi lên lõi đồng, bất chấp sự thay đổi của môi trường cơ học.

Việc thiết lập kỷ lục về khả năng chống rung giúp loại bỏ hoàn toàn hiện tượng ngắt quãng tín hiệu dù chỉ trong vài mili giây. Các kỹ sư đường sắt không còn phải thực hiện công việc bảo trì định kỳ để siết lại hàng nghìn con ốc bên trong tủ điện toa xe. Tiêu chuẩn thử nghiệm khắt khe này hiện cũng được áp dụng rộng rãi cho các thiết bị lắp đặt trên tàu biển và máy móc khai thác mỏ. Những con số ấn tượng về độ bền cơ học khẳng định vai trò quan trọng của công nghệ vật liệu trong việc đảm bảo an toàn vận hành. Sự tiến hóa của các cơ cấu kẹp dây cho thấy ngành công nghiệp luôn tìm cách vượt qua những giới hạn vật lý để đáp ứng nhu cầu thực tiễn.
