Việc đo lường và giám sát cường độ dòng điện chính xác là nền tảng cốt lõi để duy trì độ ổn định cho mọi hệ thống phân phối điện năng quy mô lớn. Đặc biệt tại các khu công nghiệp thuộc TP.HCM mở rộng, nơi có phụ tải biến thiên liên tục với cường độ khắc nghiệt, việc ứng dụng biến dòng ILEC đang trở thành tiêu chuẩn kỹ thuật thiết yếu cho các trạm biến áp. Thiết bị này không chỉ đóng vai trò chuyển đổi dòng điện động lực lớn thành dòng tín hiệu nhỏ an toàn mà còn quyết định trực tiếp đến hiệu năng hoạt động của toàn bộ mạng lưới rơ le bảo vệ.



1. Biến dòng ILEC có cấu tạo và đặc điểm gì nổi bật?

Khả năng thu thập thông số lưới điện của thiết bị phụ thuộc rất lớn vào kết cấu vật liệu bên trong. Hãy cùng khám phá cấu trúc cơ khí tạo nên độ tin cậy cho dòng sản phẩm biến dòng tủ điện này.

1.1. Đặc điểm thiết kế vật lý

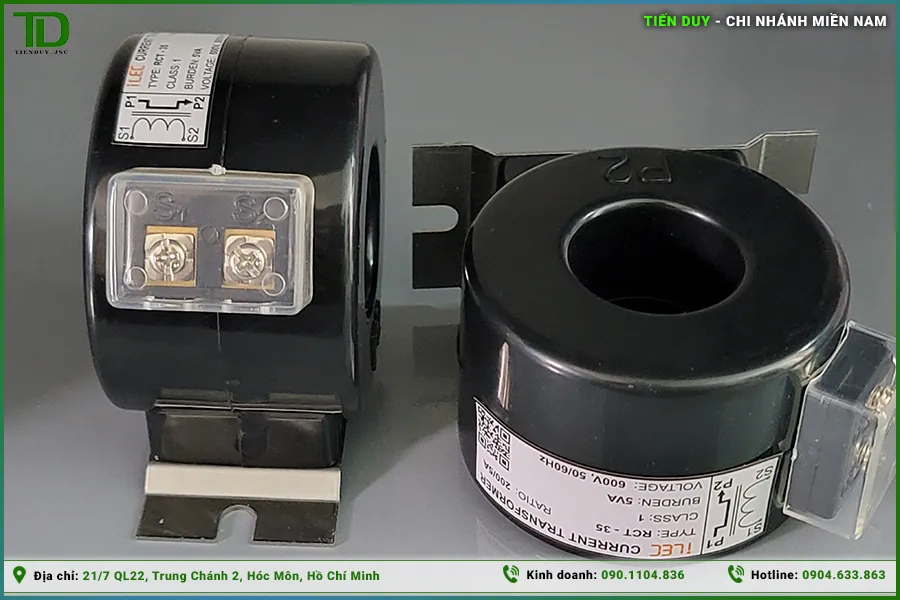

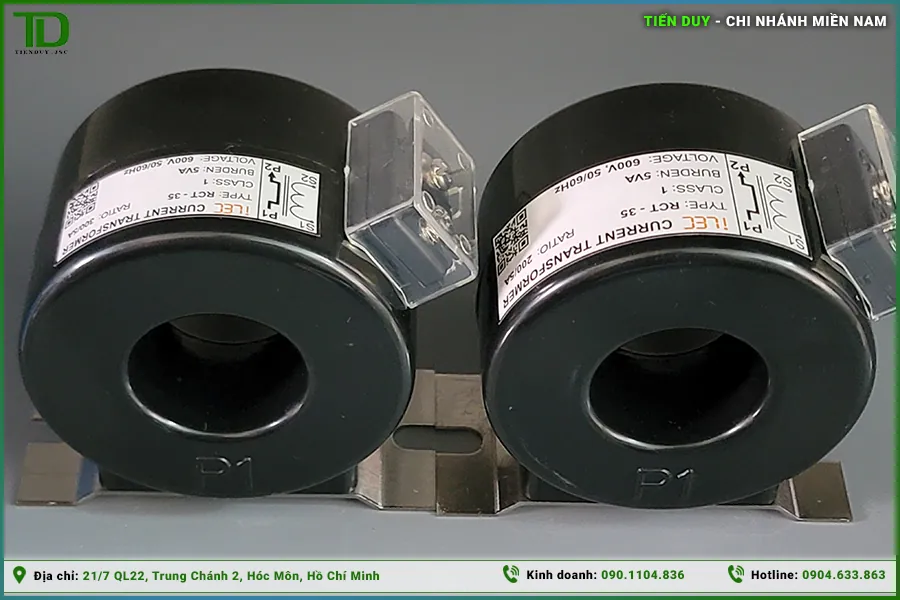

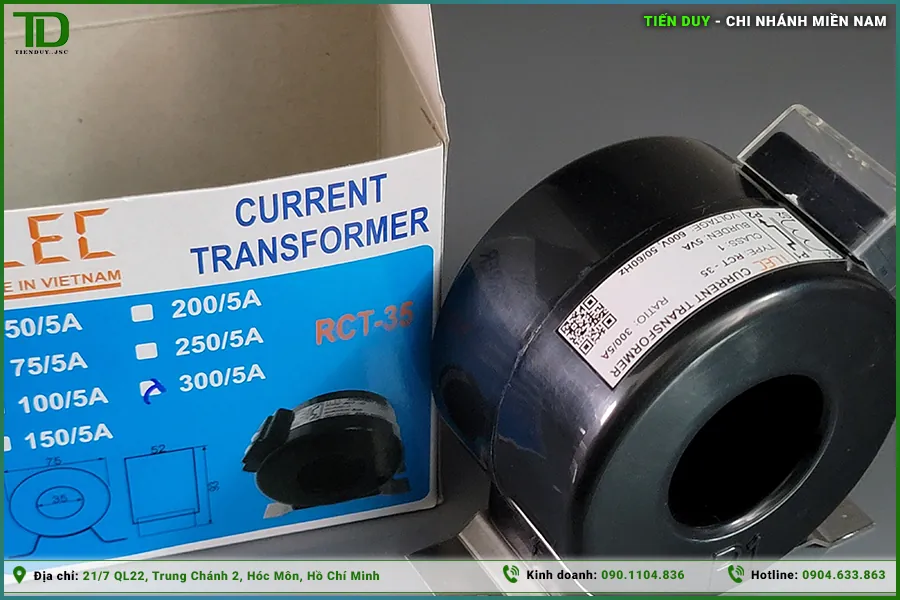

Lớp vỏ ngoài của biến dòng ILEC được đúc nguyên khối từ hợp chất nhựa epoxy hoặc polycarbonate có khả năng chịu nhiệt và chống cháy cực tốt. Thiết kế theo dạng hình xuyến hoặc khối hộp chữ nhật giúp linh kiện dễ dàng xuyên qua các thanh cái đồng mà không gây cản trở không gian. Nhà sản xuất luôn tối ưu hóa kích thước cơ khí để thiết bị có thể nằm gọn gàng ngay trên các bộ gá đỡ sứ cách điện. Sự liền mạch trong lớp vỏ bảo vệ này ngăn chặn tuyệt đối tình trạng rò rỉ điện áp cao từ thanh cái sang cuộn dây thứ cấp. Điều này mang lại sự an toàn tối đa cho đội ngũ kỹ thuật viên thao tác trong bảng panel.

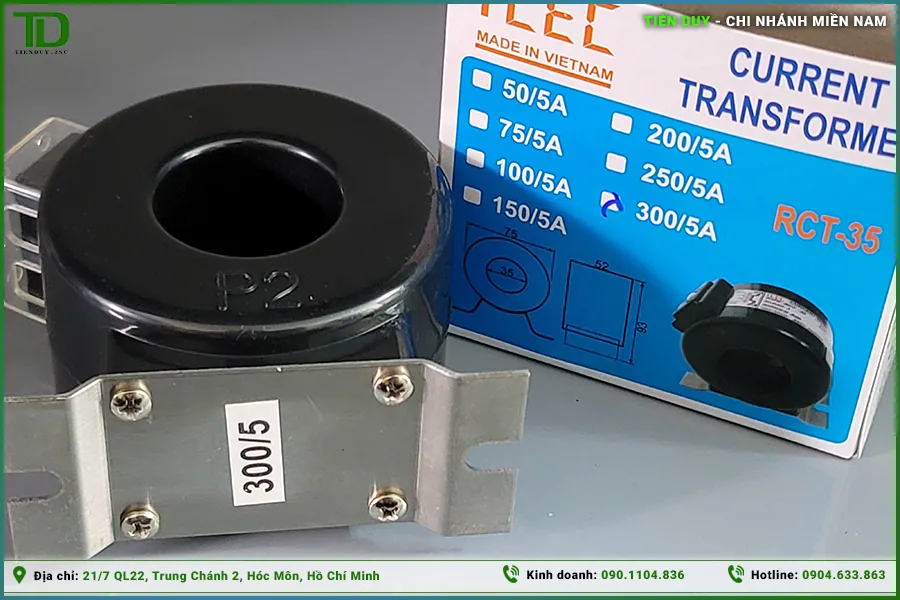

Để đảm bảo quá trình gá lắp diễn ra thuận lợi, thiết bị đo lường ILEC thường đi kèm với bộ phụ kiện đồng bộ bao gồm:

• Ngàm kẹp cố định vào mặt phẳng tôn mạ kẽm.
• Ốc vít ép chặt thanh đồng đi xuyên qua tâm.

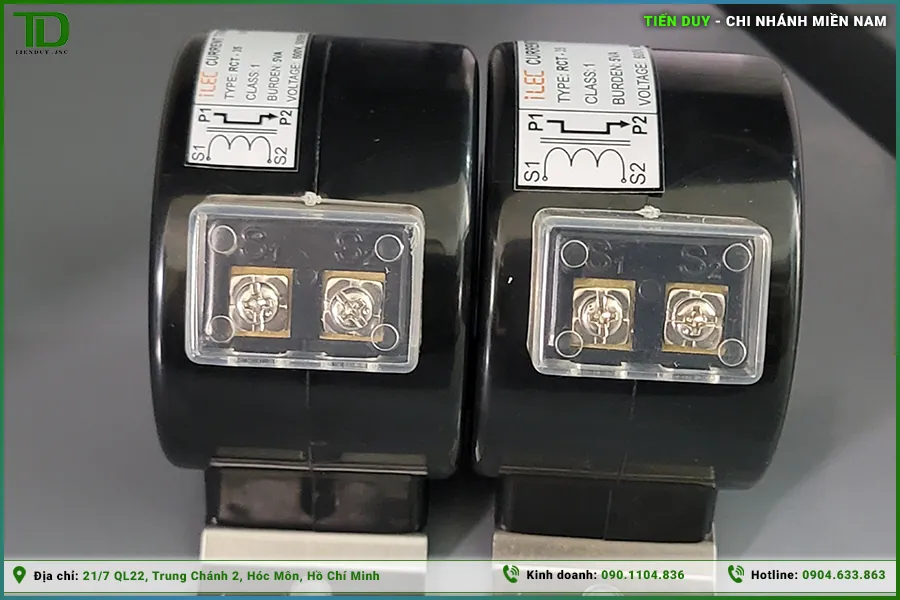

• Nắp đậy bảo vệ các cọc đấu nối cáp tín hiệu.



1.2. Cấu tạo lõi từ và cuộn dây

Trái tim của mọi chiếc biến dòng chính là phần lõi tôn silic được cán mỏng và cuộn ghép cực kỳ khít với nhau. Lõi từ của biến dòng ILEC sở hữu độ từ thẩm cao, giúp thu nhận trọn vẹn từ trường sinh ra từ dòng điện sơ cấp chạy qua thanh cái. Bao bọc xung quanh lõi tôn silic là cuộn dây thứ cấp được quấn từ những vòng dây đồng tinh khiết có lớp men cách điện siêu bền. Số lượng vòng dây được nhà máy tính toán tỷ lệ nghịch chính xác với hệ số chuyển đổi dòng điện danh định. Chất lượng đồng nguyên chất giúp giảm thiểu suy hao nội trở, đảm bảo biên độ tín hiệu truyền về các đồng hồ đo luôn phản ánh đúng giá trị thực tế của tải.



2. Các cấp chính xác của biến dòng tủ điện ILEC

Mỗi khu vực trên bản vẽ sơ đồ điện đòi hỏi một mức độ sai số đo lường hoàn toàn khác nhau. Việc phân loại theo cấp chính xác giúp nhà thầu tối ưu hóa chi phí đầu tư cho dự án.

2.1. Cấp đo lường cơ bản

Các dòng biến dòng tủ điện sở hữu cấp chính xác từ class 1.0 đến class 3.0 thường được ứng dụng cho mục đích hiển thị thông số thông thường. Tín hiệu dòng điện thứ cấp 5A từ linh kiện này sẽ được dẫn trực tiếp đến các đồng hồ ampe cơ hoặc đồng hồ điện tử gắn trên mặt cửa vỏ tủ. Mặc dù có biên độ sai số tương đối rộng, dòng sản phẩm này vẫn đáp ứng hoàn hảo nhu cầu giám sát tải tổng của các xưởng sản xuất cỡ nhỏ. Chi phí đầu tư cho thiết bị đo lường ILEC ở phân khúc này khá thấp, phù hợp với bài toán kinh tế của nhiều nhà chế tạo cơ điện.



2.2. Cấp đo lường chính xác cao

Khi cần thu thập dữ liệu cho các hệ thống thanh toán điện năng hoặc phần mềm giám sát SCADA, kỹ sư bắt buộc phải sử dụng biến dòng ILEC có cấp class 0.5 hoặc class 0.2. Lõi từ của những sản phẩm này được xử lý nhiệt đặc biệt để triệt tiêu hiện tượng trễ từ, duy trì tính tuyến tính tuyệt đối ngay cả khi phụ tải biến thiên đột ngột. Tín hiệu thu thập từ đây sở hữu độ trung thực cực kỳ cao, đảm bảo công tơ điện tử tính toán điện năng tiêu thụ chính xác đến từng watt. Việc lựa chọn biến dòng khắt khe ở thông số này là yếu tố sống còn nhằm tránh thất thoát tài chính cho chủ đầu tư khi nghiệm thu trạm biến áp.



2.3. Ứng dụng theo cấp bảo vệ

Khác với nhóm đo lường, biến dòng cấp bảo vệ thường có nhiệm vụ cung cấp tín hiệu cho rơ le bảo vệ khi xảy ra sự cố cực đoan. Khi dòng điện ngắn mạch tăng vọt gấp nhiều lần định mức, lõi từ của thiết bị biến dòng ILEC loại này được thiết kế để không bị bão hòa từ quá sớm. Khả năng duy trì biên độ tín hiệu trong vùng sự cố giúp rơ le trung gian nhận diện chính xác độ lớn của dòng chập chờn để ra lệnh cắt máy cắt tự động. Đây là thành phần không thể tách rời trong các sơ đồ thiết kế bảo vệ quá dòng cho trạm phân phối điện.



3. Ứng dụng thực tế của biến dòng ILEC là gì?

Sự hiện diện của cụm thiết bị thu nhận tín hiệu này mang lại khả năng kiểm soát toàn diện cho hệ thống lưới điện công nghiệp. Dưới đây là những phạm vi ứng dụng phổ biến nhất tại các xí nghiệp hiện nay.

3.1. Hệ thống đo lường điện năng

Chức năng cơ bản và quen thuộc nhất của biến dòng tủ điện chính là cung cấp thông số đầu vào cho các khối đồng hồ hiển thị. Bất kỳ một tủ điện tổng MSB nào cũng cần hiển thị rõ ràng cường độ dòng điện đang tiêu thụ trên cả ba pha pha A, pha B và pha C. Tín hiệu 5A từ biến dòng ILEC sẽ được truyền dẫn qua hệ thống domino thử nghiệm để đi vào khối xử lý của công tơ. Nhờ giải pháp chuyển đổi này, nhân viên vận hành không cần phải thao tác trực tiếp với các thanh cái mang điện áp 380V nguy hiểm. Việc giám sát điện năng trở nên vô cùng trực quan và đảm bảo tuyệt đối an toàn lao động.



3.2. Giám sát tải động cơ

Tại các dây chuyền nghiền xi măng hay trạm bơm nước công suất lớn, dòng khởi động của động cơ điện ba pha thường cao gấp hàng chục lần dòng làm việc bình thường. Kỹ thuật viên thường tròng biến dòng ILEC qua đường cáp động lực cấp nguồn cho mô tơ để liên tục giám sát đồ thị dòng tải. Nếu phát hiện dòng điện tăng cao bất thường vượt quá định mức do kẹt rác hoặc quá tải cơ khí, thiết bị điều khiển sẽ lập tức nhả khởi động từ. Giải pháp này giúp ngăn chặn triệt để tình trạng cháy cuộn dây stato của động cơ, tiết kiệm hàng trăm triệu đồng chi phí sửa chữa.



3.3. Kết hợp relay bảo vệ mạch

Các mạng lưới điện phức tạp tại khu công nghiệp thường xuyên phải đối mặt với nguy cơ sụt áp hoặc ngắn mạch cục bộ. Biến dòng ILEC đóng vai trò như những đôi mắt cảm biến nhạy bén, thu thập tín hiệu liên tục để gửi về các rơ le bảo vệ quá dòng kỹ thuật số. Khi dòng sự cố xuất hiện, rơ le sẽ phân tích thời gian trễ và ra lệnh cho máy cắt không khí ACB ngắt mạch ngay lập tức. Sự phối hợp nhịp nhàng giữa linh kiện thu thập đo lường và khối chấp hành tạo ra một hàng rào phòng thủ vững chắc cho toàn bộ xưởng sản xuất.



3.4. Tích hợp vào tủ điện điều khiển trung tâm

Hệ thống điều khiển thông minh ngày nay luôn yêu cầu các thông số dòng điện phải được số hóa để đưa vào vi xử lý PLC. Biến dòng tủ điện cung cấp nền tảng vật lý hoàn hảo để kết hợp cùng các bộ chuyển đổi tín hiệu analog chuyên dụng. Thông số dòng tải cường độ cao sẽ được thu nhỏ thành tín hiệu tuyến tính 4-20mA, tương thích hoàn toàn với các cổng đọc dữ liệu của bộ lập trình. Khi có nhu cầu tư vấn thiết kế và lên dự toán cho Trọn bộ thiết bị tủ điện ILEC tiêu chuẩn cho mọi công trình, quý đối tác có thể liên hệ ngay với công ty Tiến Duy qua hotline 0904.633.863 hoặc bộ phận kinh doanh 0901.104.836 để nhận mức chiết khấu tốt nhất. Việc ứng dụng đồng bộ dải sản phẩm thiết bị đo lường ILEC này giúp hệ thống trung tâm phân tích dữ liệu vô cùng nhạy bén và chuẩn xác.



4. Quy trình chọn biến dòng ILEC chuẩn xác cho hệ thống

Lựa chọn linh kiện đo lường không đơn thuần là dựa vào cảm tính mà phải bám sát các chỉ số kỹ thuật của bản vẽ cơ điện. Dưới đây là các bước tính toán cốt lõi để tìm ra mã sản phẩm tối ưu.

4.1. Xác định dòng tải định mức của trạm

Khởi điểm của mọi bài toán thiết kế luôn bắt đầu từ việc nắm rõ tổng công suất cực đại mà trạm biến áp phải gánh vác. Người thợ cần quy đổi công suất kilowatt sang dòng điện ampe để xác định chính xác cường độ dòng điện sơ cấp lớn nhất có thể xuất hiện. Căn cứ vào số liệu này, người thiết kế sẽ khoanh vùng được dải sản phẩm biến dòng ILEC có năng lực chịu tải tương ứng. Tránh tình trạng chọn linh kiện quá nhỏ gây cháy cuộn từ hoặc quá lớn khiến kim đồng hồ không thể hiển thị rõ nét ở dải tải thấp. Sự tính toán cẩn thận ngay từ đầu giúp tối ưu hóa cả về không gian lẫn ngân sách vật tư.



4.2. Chọn tỷ số biến dòng phù hợp

Tỷ số chuyển đổi chính là thông số quan trọng nhất quyết định đến giá trị xuất ra từ cuộn thứ cấp truyền về tủ trung tâm. Nguyên tắc chung khi lựa chọn biến dòng tủ điện là dòng sơ cấp danh định phải lớn hơn dòng tải thực tế khoảng 20 phần trăm. Chẳng hạn, nếu hệ thống máy bơm tiêu thụ dòng điện định mức khoảng 400A, bạn nên ưu tiên sử dụng dòng thiết bị đo lường ILEC có tỷ số 500/5A. Mức dung sai an toàn này giúp lõi từ không bị rơi vào trạng thái bão hòa khi xuất hiện các xung dòng khởi động động cơ ngắn hạn.



4.3. Tính toán dung lượng tải (VA)

Sức mạnh đầu ra của linh kiện đo lường được thể hiện qua thông số dung lượng biểu kiến, đơn vị đo là Volt-Ampere. Chỉ số dung lượng của biến dòng ILEC phải bù đắp được toàn bộ điện hao trên hệ thống dây dẫn tín hiệu và tổng trở của các đồng hồ kẹp nối tiếp. Nếu khoảng cách từ vị trí lắp đặt trên thanh cái đến mặt cửa panel quá xa, điện trở cáp đồng sẽ tiêu hao một lượng công suất đáng kể. Trong trường hợp này, xưởng lắp ráp bắt buộc phải chọn mã thiết bị có mức dung lượng từ 10VA đến 15VA để đảm bảo độ chính xác. Bỏ qua thông số dung lượng sẽ dẫn đến hệ lụy sai số trầm trọng cho toàn hệ thống đo đếm điện năng.



4.4. Lựa chọn kích thước cửa sổ xuyên cáp

Không gian vật lý cũng là một rào cản kỹ thuật cần được giải quyết thấu đáo trong quá trình rà soát vật tư cơ điện. Kỹ sư phải đối chiếu kích thước cửa sổ rỗng của thiết bị đo lường ILEC với tiết diện bề mặt ngang của thanh cái đồng hoặc số lượng cáp động lực luồn qua. Nếu tròng biến dòng quá nhỏ, lực ép cơ học sẽ làm xước lớp gen co nhiệt bảo vệ thanh cái, gây nguy cơ chạm chập điện áp cao rất nguy hiểm. Ngược lại, nếu cửa sổ quá lớn so với thanh đồng, linh kiện sẽ bị lỏng lẻo, tạo ra tiếng kêu rung rè rè do cộng hưởng từ trường xoay chiều.

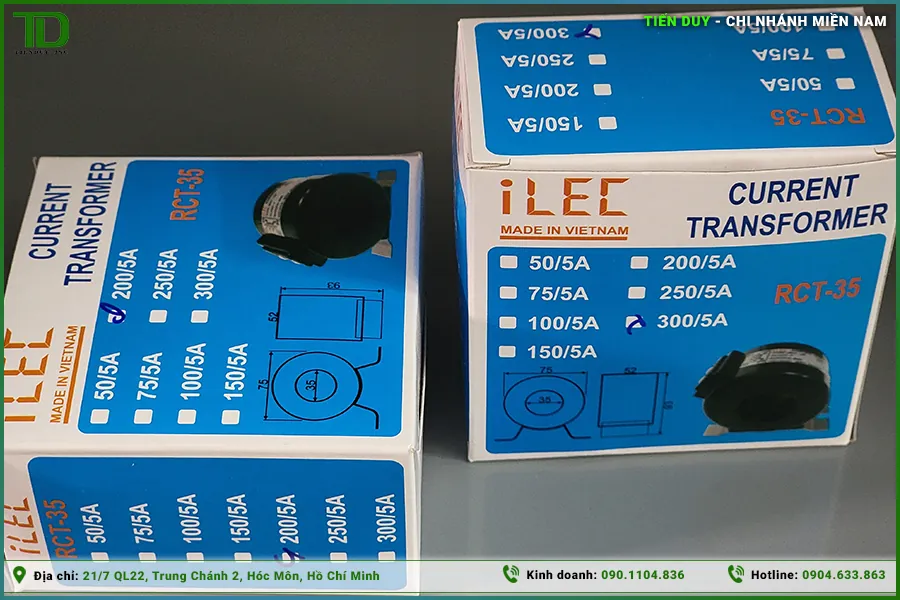

Việc am hiểu bảng thông số kích thước cơ khí giúp kỹ thuật viên dễ dàng đặt hàng chính xác mã sản phẩm cần thiết. Hệ thống bán lẻ mangnhuatudien.com luôn cung cấp đầy đủ các bản vẽ hình học chi tiết của từng mã hàng để hỗ trợ đối tác thiết kế panel. Một cấu trúc gá lắp vừa vặn mang lại sự vững chãi tuyệt đối cho cụm hệ thống phân phối nguồn.



4.5. Xem xét tiêu chuẩn môi trường lắp đặt

Đặc thù khí hậu nhiệt đới tại các khu công nghiệp phía nam thường tiềm ẩn rất nhiều yếu tố độ ẩm và bụi bẩn công nghiệp. Môi trường không khí khắc nghiệt này có khả năng làm lão hóa lớp vỏ nhựa cách điện của các linh kiện tủ bảng điện theo thời gian. Khi lựa chọn biến dòng tủ điện, người dùng nên lưu ý đến các chứng chỉ chống chịu nhiệt độ và giới hạn độ ẩm vận hành do nhà máy công bố. Thiết bị đo lường ILEC được nhiệt đới hóa cấu trúc vỏ bọc sẽ đảm bảo lõi tôn silic không bị gỉ sét ăn mòn, duy trì chất lượng đường truyền tín hiệu cực kỳ bền bỉ.

Các chuyên gia cơ điện luôn khuyến cáo bổ sung quạt hút gió và lưới lọc bụi cho những trạm phân phối điện phải hoạt động trong xí nghiệp sản xuất. Phương pháp cải thiện không gian vi khí hậu này giúp gia tăng đáng kể tuổi thọ cho toàn bộ vật tư từ thanh cái cho đến rơ le. Sự chủ động bảo vệ thiết bị mang lại hiệu quả kinh tế lâu dài cho nhà đầu tư.



5. Những lưu ý an toàn khi lắp đặt thiết bị biến dòng

Thao tác đấu nối cho linh kiện điện áp cao luôn tiềm ẩn những nguy hiểm rình rập đối với tính mạng con người. Kỹ thuật viên bắt buộc phải tuân thủ các quy tắc an toàn cơ bản sau đây.

5.1. Đảm bảo ngắn mạch cuộn thứ cấp

Đây là quy tắc vàng mang tính sống còn đối với bất kỳ thợ điện nào thao tác trên hệ thống thu thập thông số dòng điện. Khi mạch sơ cấp trên thanh cái đang mang điện tải mà hai đầu dây thứ cấp của biến dòng ILEC bị hở mạch, điện áp cảm ứng sinh ra tại các cọc đấu nối sẽ tăng vọt lên hàng ngàn volt. Mức điện áp cực lớn này không chỉ làm nổ tung lớp vỏ cách điện của linh kiện mà còn gây phóng điện trực tiếp gây giật chết người. Vì vậy, trước khi tiến hành tháo đồng hồ ampe ra để bảo dưỡng, thợ điện bắt buộc phải dùng dây đồng nối tắt hai cọc S1 và S2 của thiết bị biến dòng tủ điện lại với nhau.

Để gia tăng tính chủ động trong khâu bảo dưỡng đo lường, thiết bị điện Tiến Duy khuyên dùng các phụ kiện domino thử nghiệm kèm theo với các đặc tính sau:

• Có cầu liên động trượt giúp ngắn mạch biến dòng nhanh chóng.
• Đánh dấu màu sắc rõ ràng cho mạch dòng và mạch áp.
• Tích hợp ốc siết chống rung lắc tuột dây dẫn tín hiệu.

Sự hỗ trợ của khối domino chuyên dụng giúp quy trình cách ly tín hiệu diễn ra an toàn và đúng chuẩn quy phạm điện lực. Nó loại trừ hoàn toàn yếu tố sai sót chủ quan của người thợ khi thao tác vội vàng trong không gian tủ hẹp. Đầu tư một khoản chi phí nhỏ cho phụ kiện này là cách thức bảo vệ sinh mạng hiệu quả nhất trong môi trường công nghiệp.



5.2. Cố định cáp động lực vững chắc

Lực từ trường sinh ra bởi dòng điện cường độ cao chạy qua thanh cái có thể tạo ra độ rung lắc vật lý cực kỳ lớn mạnh. Nếu biến dòng ILEC không được bắt vít neo giữ cẩn thận, độ rung này sẽ truyền trực tiếp lên các điểm nối cáp thứ cấp mỏng manh. Quá trình ma sát cơ học kéo dài khiến lớp vỏ gen cách điện của thiết bị dần bị bong tróc, gây chập chạm phần đồng vào vỏ tủ mạ kẽm. Khi tiến hành lắp đặt, hãy luôn sử dụng các bộ ke góc hoặc sứ đỡ định hình để kẹp chặt linh kiện đo lường ILEC vào khung xương cứng của tấm panel. Thao tác gia cố vững chãi này mang lại sự êm ái tuyệt đối cho tổ hợp trạm phân phối điện khi gánh tải cực đại.

Việc sử dụng súng bắn bulong lực cũng cần được thực hiện cẩn trọng với một mô men xoắn vừa đủ theo khuyến cáo. Lực ép quá mạnh từ các ốc siết thanh cái có thể vô tình làm nứt nẻ lớp vỏ nhựa đúc của bộ linh kiện. Một khối kiến trúc cơ điện hoàn hảo phải đảm bảo sự hài hòa giữa độ vững chắc cơ học và sự an toàn cho vật liệu cách ly nguồn điện.

6. Cung cấp vật tư đo lường điện công nghiệp toàn diện

Thị trường cung ứng linh kiện tự động hóa tại khu vực TP.HCM luôn đòi hỏi các tiêu chuẩn chất lượng vô cùng khắt khe từ giới nhà thầu cơ điện. Công ty thiết bị điện Tiến Duy tự hào là đơn vị phân phối thương mại uy tín, chuyên cung cấp hệ sinh thái vật tư đóng cắt và đo lường điện năng chính hãng. Chúng tôi luôn duy trì một lượng tồn kho lớn các dải sản phẩm biến dòng ILEC với đa dạng tỷ số từ vài chục ampe lên đến hàng ngàn ampe. Năng lực dự trữ hàng hóa dồi dào tại tổng kho giúp công ty sẵn sàng đáp ứng tiến độ bàn giao thần tốc cho mọi dự án nhà máy công nghiệp lớn nhỏ. Toàn bộ thiết bị đo lường ILEC do chúng tôi cung ứng đều được đính kèm đầy đủ giấy tờ chứng nhận kiểm định và nguồn gốc xuất xứ minh bạch rõ ràng.

Bằng sự am hiểu chuyên sâu về thông số định mức của các dải thiết bị cơ điện, phòng kinh doanh luôn đồng hành cùng khách hàng trong việc bóc tách số lượng hợp lý. Chúng tôi hỗ trợ tư vấn đối chiếu mã hàng thiết bị biến dòng tủ điện, giúp chủ đầu tư chọn đúng cấp chính xác và dung lượng VA phù hợp với từng sơ đồ panel. Sự chia sẻ giải pháp kỹ thuật này nhằm triệt tiêu hoàn toàn rủi ro mua sai chủng loại gây lãng phí ngân sách vật tư cho xưởng lắp ráp. Mục tiêu cốt lõi của Tiến Duy là thiết lập một chuỗi cung ứng vật liệu linh hoạt, mang lại biên độ lợi nhuận tối đa cho các công ty sản xuất tủ bảng điện thương mại.

Quy trình làm việc tại hệ thống cửa hàng luôn hướng tới sự minh bạch, nhanh gọn và tối ưu hóa thời gian giao dịch cho đối tác. Ngay khi nhận được danh sách vật tư dự toán, hệ thống sẽ tự động xuất ra bảng báo giá với tỷ lệ chiết khấu cực kỳ cạnh tranh trên thị trường. Hàng hóa được bộ phận thủ kho đóng gói chuyên nghiệp bằng màng co chống ẩm mốc và điều phối các chuyến xe tải giao tận chân công trình xây dựng. Trở thành mắt xích phân phối đáng tin cậy cho sự thịnh vượng của các xưởng cơ điện chính là triết lý kinh doanh bất biến của tập thể nhân sự công ty.



Để nhận báo giá cấu hình vật tư đo lường điện và thiết bị tủ bảng điện với mức chiết khấu tốt nhất thị trường, quý khách hàng vui lòng liên hệ trực tiếp với bộ phận kinh doanh của Tiến Duy. Đội ngũ chuyên viên tư vấn của chúng tôi luôn sẵn sàng hỗ trợ giải đáp mọi thắc mắc và cung cấp giải pháp vật tư chuẩn xác nhất cho dự án của bạn.
