Cos đồng mạ thiết Chaer (mã SC) là thiết bị đấu nối điện công nghiệp được chế tạo từ đồng đỏ nguyên chất và phủ một lớp thiếc chống oxy hóa trên bề mặt. Sản phẩm hỗ trợ dải tiết diện cáp dẫn từ 4mm² đến 185mm² cùng đường kính lỗ bắt ốc đa dạng (6mm đến 14mm), tương thích lắp đặt trực tiếp lên thanh cái đồng (busbar) hoặc chân cực MCCB trong các hệ thống tủ phân phối hạ thế, tủ điều khiển và mạng lưới cáp tiếp địa, giúp giảm thiểu tối đa điện trở tiếp xúc.



1. Giới thiệu chung về cos đồng mạ thiết Chaer

Việc trang bị các linh kiện đấu nối chuẩn xác là yêu cầu bắt buộc để duy trì tính ổn định của toàn bộ mạng lưới điện công nghiệp. Trong đó, cos đồng mạ thiết Chaer luôn được giới kỹ sư đánh giá cao nhờ thiết kế tối ưu cho các điểm tiếp xúc cường độ dòng điện lớn.

1.1. Khái niệm phụ kiện đấu nối dòng SC

Dòng sản phẩm mang mã định danh SC này là phụ kiện chuyên dụng đóng vai trò làm đầu nối trung gian giữa cáp điện dẫn và các thiết bị đóng cắt hoặc thanh cái đồng. Thiết bị được đúc nguyên khối từ vật liệu kim loại cao cấp, trải qua quá trình gia công cơ khí chính xác để tạo ra phần ống luồn dây và phần mặt bích bắt ốc hoàn hảo. Sự đồng bộ về mặt cấu trúc giúp triệt tiêu hoàn toàn các khoảng hở vật lý khi thực hiện thao tác bấm kẹp bằng dụng cụ thủy lực chuyên nghiệp. Lớp mạ bảo vệ bên ngoài không chỉ mang lại tính thẩm mỹ mà còn bảo vệ lõi kim loại khỏi các tác nhân gây hại từ môi trường khí hậu đặc thù tại các nhà máy. Để rà soát đầy đủ các biến thể kích thước và thông số đi kèm của dòng phụ kiện này, người dùng cần tham khảo thêm danh mục kỹ thuật tổng hợp.

>>> Xem thêm: Các sản phẩm Đầu cos – đầu cốt – đầu nối Chaer



1.2. Nhận diện thiết bị qua thông số vật lý

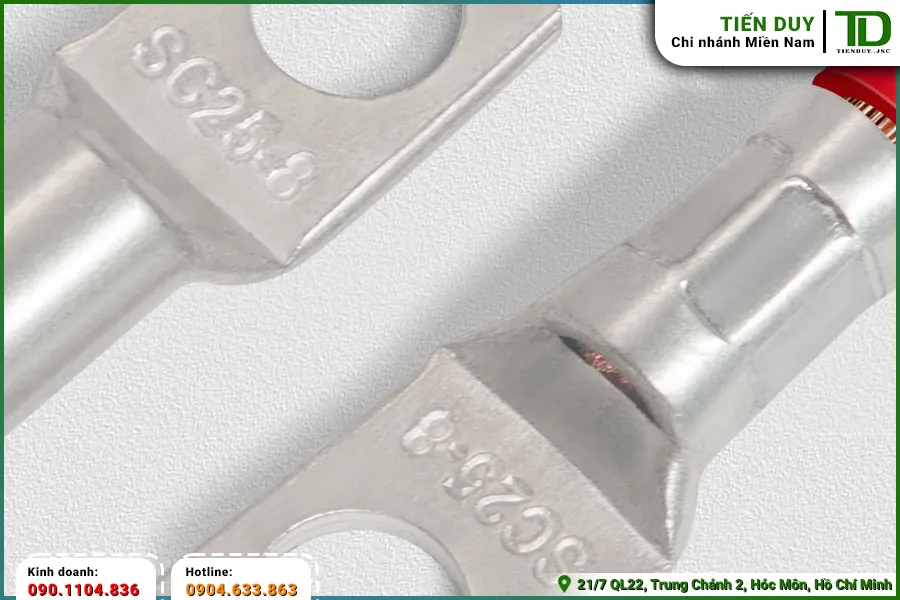

Các kỹ thuật viên vận hành có thể dễ dàng nhận biết sản phẩm chính hãng thông qua các đặc điểm vật lý được khắc nổi hoặc in rõ ràng trên thân thiết bị. Cụ thể, các thông số nhận diện tiêu chuẩn bao gồm:

• Ký hiệu SC dập chìm thể hiện mã phân loại dòng sản phẩm đấu nối bằng đồng đỏ.
• Con số thể hiện tiết diện cáp tương thích được ghi chú ngay bên cạnh mã chữ.
• Kích thước lỗ bắt ốc được biểu diễn bằng một con số phía sau dấu gạch nối.
• Bề mặt sản phẩm luôn có độ sáng bóng đặc trưng của thiếc mà không bị xỉn màu hay rỗ bọt khí.



1.3. Vai trò đảm bảo an toàn truyền tải điện

Vai trò cốt lõi của phụ kiện này là đảm bảo điện trở tiếp xúc tại các điểm nối luôn duy trì ở mức thấp nhất, từ đó ngăn chặn tình trạng phát nhiệt cục bộ gây cháy nổ tủ điện. Khi dòng điện tải vận hành ở mức tối đa, bề mặt tiếp xúc rộng của cos đồng mạ thiết Chaer sẽ phân tán nhiệt lượng nhanh chóng ra môi trường xung quanh. Điều này giúp lớp vỏ cách điện của cáp dẫn không bị nóng chảy, bảo vệ an toàn tuyệt đối cho các linh kiện điện tử nhạy cảm nằm lân cận trong cùng một khoang chứa.

Khả năng chịu lực cơ học của thiết bị cũng là một yếu tố quan trọng giúp hệ thống chống lại các rung chấn sinh ra từ hoạt động của máy biến áp hoặc động cơ công suất lớn. Các ngàm kẹp ép chặt vào sợi cáp đồng bên trong sẽ không bị nới lỏng theo thời gian, triệt tiêu nguy cơ phóng hồ quang điện do điểm nối lỏng lẻo. Hệ thống điện công nghiệp sẽ vận hành xuyên suốt và an toàn hơn khi các điểm đấu nối quan trọng đều được gia cố bằng phụ kiện tiêu chuẩn.



2. Đặc điểm cấu tạo của cos đồng mạ thiết Chaer

Cấu trúc vật lý và thành phần vật liệu là hai yếu tố then chốt quyết định hiệu suất làm việc của bất kỳ linh kiện đấu nối cơ điện nào. Tìm hiểu sâu về cấu tạo của thiết bị sẽ giúp bộ phận kỹ thuật đưa ra quyết định thống kê khối lượng chính xác hơn.

2.1. Lõi đồng đỏ nguyên chất dẫn điện cao

Phần lõi của sản phẩm được chế tác hoàn toàn từ đồng đỏ nguyên chất, trải qua quy trình nhiệt luyện tinh vi để đạt được độ dẫn điện tối đa theo tiêu chuẩn quốc tế. Khác với các loại hợp kim pha tạp, đồng đỏ mang lại độ dẻo dai tuyệt vời, cho phép thành ống biến dạng hoàn hảo ôm khít lấy các bó sợi cáp mà không hề xuất hiện các vết nứt tế vi. Cấu trúc nguyên khối này đảm bảo dòng điện không bị cản trở bởi bất kỳ ranh giới vật liệu hay mối hàn trung gian nào bên trong thân phụ kiện. Sự liền mạch trong kết cấu giúp giảm thiểu suy hao điện năng trên hệ thống cáp truyền tải, đặc biệt quan trọng đối với các nhà xưởng có khoảng cách kéo cáp dài.

Độ dày thành ống luồn cáp được nhà máy tính toán vô cùng cẩn thận, cân bằng giữa khả năng chịu lực ép thủy lực và không gian chiếm dụng bên trong máng nhựa tủ điện. Lượng kim loại đồng cấu thành mỗi sản phẩm luôn tuân thủ đúng định mức, không xảy ra tình trạng bớt xén nguyên liệu làm suy giảm tiết diện truyền dẫn. Nhờ vậy, thiết bị có thể chịu đựng được các đợt quá tải ngắn hạn do dòng khởi động của động cơ điện mà không bị nung đỏ hay thay đổi tính chất vật lý cơ bản.



2.2. Lớp mạ thiếc gia tăng khả năng chống ăn mòn

Bao phủ toàn bộ bề mặt lõi đồng đỏ là một lớp mạ thiếc kỹ thuật có độ dày đồng đều, bám dính chặt chẽ ở cấp độ phân tử thông qua công nghệ mạ nhúng nóng hiện đại. Chức năng chính của lớp mạ này là cách ly hoàn toàn vật liệu đồng khỏi lượng oxy và hơi ẩm có trong không khí, ngăn chặn triệt để phản ứng oxy hóa tạo ra lớp gỉ đồng xanh có tính cách điện. Nhờ bề mặt bảo vệ này, cos đồng mạ thiết Chaer duy trì được diện mạo sáng bóng và độ dẫn điện ổn định qua hàng chục năm vận hành trong môi trường khắc nghiệt. Lớp thiếc mỏng còn đóng vai trò như một chất bôi trơn rắn, giúp lấp đầy các vi kẽ hở giữa mặt bích thiết bị và thanh cái khi siết chặt bu-lông ép.

Trong môi trường công nghiệp tại TP.HCM, nơi có độ ẩm không khí cao và nhiều hơi hóa chất từ các dây chuyền sản xuất, việc sử dụng phụ kiện mạ thiếc là yêu cầu bắt buộc để chống ăn mòn điện hóa. Lớp mạ này đã được thử nghiệm phun sương muối theo tiêu chuẩn nghiêm ngặt nhằm chứng minh khả năng kháng lại các tác nhân phá hủy vật liệu. Các kỹ sư bảo trì hoàn toàn có thể yên tâm bỏ qua hạng mục đánh bóng và làm sạch các điểm đấu nối định kỳ, giúp tiết kiệm đáng kể thời gian và nguồn lực nhân sự.



2.3. Thiết kế đầu bích phẳng tối ưu mặt tiếp xúc

Phần mặt bích kết nối được thiết kế phẳng tuyệt đối, loại bỏ hoàn toàn các gờ kim loại dư thừa sinh ra trong quá trình đột dập khuôn cơ khí. Bề mặt nhẵn mịn này đảm bảo diện tích tiếp xúc với thanh busbar đạt mức tối đa, không xuất hiện các điểm hở li ti làm tăng điện trở và sinh ra tia lửa điện. Kích thước vòng cung ngoài của mặt bích được bo tròn tinh tế, vừa tối ưu hóa lượng vật liệu vừa ngăn chặn hiện tượng phóng điện vầng quang tại các góc nhọn sắc cạnh. Việc tuân thủ dung sai cơ khí nhỏ nhất giúp thiết bị tích hợp mượt mà vào bất kỳ kết cấu tủ điện tiêu chuẩn nào.



3. Các ứng dụng kỹ thuật của cos đồng mạ thiết Chaer

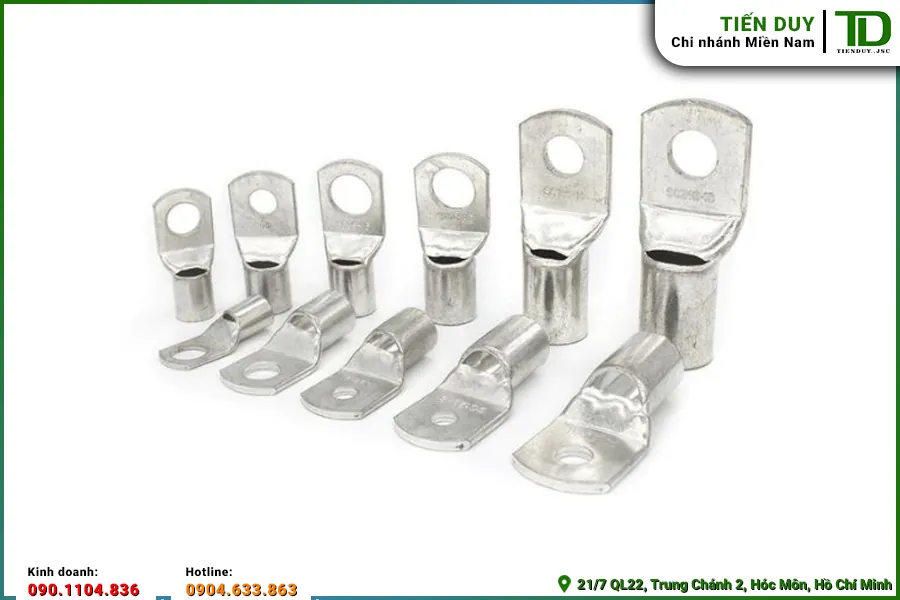

Sự đa dạng về kích cỡ giúp linh kiện này xuất hiện ở hầu hết các vị trí trọng yếu trong một mạng lưới điện công nghiệp hoàn chỉnh. Việc phân bổ phụ kiện đúng mục đích sẽ tối ưu hóa hiệu suất truyền dẫn cho từng phân khu.

3.1. Đấu nối bên trong tủ phân phối hạ thế

Tại khoang phân phối chính của trạm biến áp hạ thế, sản phẩm được ứng dụng để liên kết trực tiếp các sợi cáp cấp nguồn tiết diện lớn với hệ thống thanh cái tổng. Kỹ thuật viên sẽ thực hiện thao tác tuốt bỏ vỏ bọc cách điện PVC, lồng bó cáp đồng lõi cứng vào trong ống kim loại và dùng máy ép thủy lực chuyên dụng để đóng chặt mối nối. Lực ép lên tới hàng chục tấn làm cho các sợi cáp đồng nhỏ biến dạng và hòa quyện vào phần thành ống mạ thiếc, tạo ra một khối dẫn điện đặc chắc không có khoảng trống. Khối kết nối này phải đủ vững chãi để chịu đựng trọng lượng của phần dây cáp thả chùng xuống, không được phép biến dạng dưới tác động cơ học kéo trễ.

Để hoàn thiện quy trình đấu nối, nhân sự thi công thường bọc thêm một lớp ống gen co nhiệt màu phủ từ mép cáp lên tới chân mặt bích của phụ kiện. Cách làm này không chỉ tăng cường lớp cách điện an toàn cho phần lõi đồng hở mà còn giúp nhận diện rõ ràng các pha điện trong hệ thống tủ điện ba pha. Các thao tác kỹ thuật chuẩn mực này đảm bảo cụm phân phối nguồn hoạt động bền bỉ, không bị rò rỉ điện áp ra vỏ tủ kim loại gây nguy hiểm cho người vận hành.



3.2. Lắp đặt tại hệ thống cáp nối đất an toàn

Hệ thống nối đất an toàn và chống sét của nhà máy cũng là một khu vực ứng dụng quan trọng không thể thiếu loại thiết bị kết nối này. Trong mạng lưới tiếp địa, các điểm tiếp xúc phải đảm bảo dẫn truyền dòng rò hoặc dòng sét vọt lố một cách nhanh nhất xuống bãi cọc âm dưới lòng đất. Những vị trí thường xuyên yêu cầu lắp ráp phụ kiện đấu nối trong mạng tiếp địa bao gồm:

• Đấu nối dây te từ cánh tủ điện vào khung vỏ tủ chính bằng cáp đồng bọc màu vàng sọc xanh.
• Kẹp chặt cáp đồng trần vào thanh đồng tiếp địa tổng đặt dưới chân tủ phân phối.
• Kết nối các dây nối đất đẳng thế liên kết hệ thống khay cáp, máng cáp kim loại chạy dọc xưởng.
• Cố định đường dây chống sét từ kim thu sét trên mái nhà dẫn xuống hộp kiểm tra điện trở.



3.3. Kết nối cáp dẫn với thanh cái đồng nguyên bản

Khi tiến hành đi dây cho các tủ tụ bù công suất phản kháng, cáp cấp nguồn cho các tụ điện thường được bấm đầu cos để bắt bu-lông cố định lên hệ thống thanh đồng cái. Dòng điện nạp xả liên tục của tụ bù đòi hỏi điểm tiếp xúc phải có độ đàn hồi và chịu nhiệt tốt, không bị mo-ve đánh lửa do tác động của xung dòng điện. Sử dụng cos đồng mạ thiết Chaer sẽ giúp điểm đấu nối duy trì được tính liên tục, hạn chế sinh nhiệt làm giảm tuổi thọ của dung môi điện môi bên trong bình tụ. Bu-lông kết nối cũng được trang bị thêm vòng đệm vênh để chống hiện tượng tự tháo lỏng do rung động tần số thấp phát ra từ các cuộn kháng.

Tại các ngăn lộ điều khiển chiếu sáng phân xưởng, tiết diện dây dẫn thường nhỏ hơn nhưng số lượng điểm đấu nối lại cực kỳ dày đặc trên cùng một thanh cái. Kích thước bản bích gọn gàng của dòng sản phẩm SC cho phép kỹ thuật viên xếp chồng hoặc đặt sát các phụ kiện lại với nhau mà không gây chạm chập giữa các pha. Sự ngăn nắp và khoa học trong không gian hẹp này giúp việc dò tuyến cáp và bảo trì hệ thống chiếu sáng trở nên trực quan, chính xác hơn.



3.4. Tích hợp trực tiếp vào chân cực khối MCCB

Các thiết bị đóng cắt như aptomat khối (MCCB) hay khởi động từ công suất lớn đều thiết kế sẵn các vách ngăn cách điện và cực đấu nối dạng bắt ốc. Phụ kiện đầu cốt sẽ được luồn thẳng vào khe hở của chân cực thiết bị, sau đó siết chặt bằng lục giác để cố định mặt phẳng bích đồng vào đế tiếp xúc kim loại của tủ. Lớp mạ thiếc trên bề mặt phụ kiện kết hợp hoàn hảo với lớp mạ của chân thiết bị đóng cắt, tạo ra một đường truyền điện áp thấp lý tưởng cho động cơ công nghiệp. Độ tương thích cao này giúp tránh tình trạng gãy chân cực thiết bị đắt tiền do lực ép bu-lông quá mức.

Để cập nhật tình trạng tồn kho thực tế và nhận hỗ trợ lên danh mục vật tư chi tiết, quý khách hàng vui lòng liên hệ phòng kinh doanh Tiến Duy qua hotline 0904.633.863 (Mr. Ninh). Đội ngũ chuyên viên sẽ tư vấn mã hàng tương đương và cung cấp báo giá sỉ với mức chiết khấu tốt nhất cho các dự án tổng thầu B2B.



4. Những thông số kỹ thuật cốt lõi của cos đồng mạ thiết Chaer

Sự chính xác trong việc lựa chọn thông số định danh là cơ sở để thiết lập hệ thống truyền tải điện an toàn. Các giám sát công trình cần nắm rõ các dải thông số để lên dự toán vật tư không bị sai lệch so với bản vẽ.

4.1. Tiết diện cáp tương thích từ 4mm² đến 185mm²

Dải tiết diện cáp mà thiết bị dòng SC hỗ trợ trải dài từ mức 4mm² dùng cho dây điều khiển cho đến mức 185mm² chuyên dụng cho cáp động lực. Việc lựa chọn mã hàng phải hoàn toàn trùng khớp với thông số lõi đồng của sợi cáp điện để đảm bảo lực kẹp cơ học đạt mức tối ưu nhất khi ép bằng máy. Nếu sử dụng phụ kiện có đường kính ống quá rộng so với cáp, mối nối sẽ bị lỏng lẻo, tạo ra khe hở chứa không khí dẫn đến hiện tượng hồ quang đánh thủng và phát nhiệt. Ngược lại, nếu cố nhồi nhét cáp tiết diện lớn vào ống có kích cỡ nhỏ hơn, thợ thi công buộc phải cắt bỏ bớt các sợi đồng con, làm suy giảm nghiêm trọng khả năng chịu tải của đường dây.

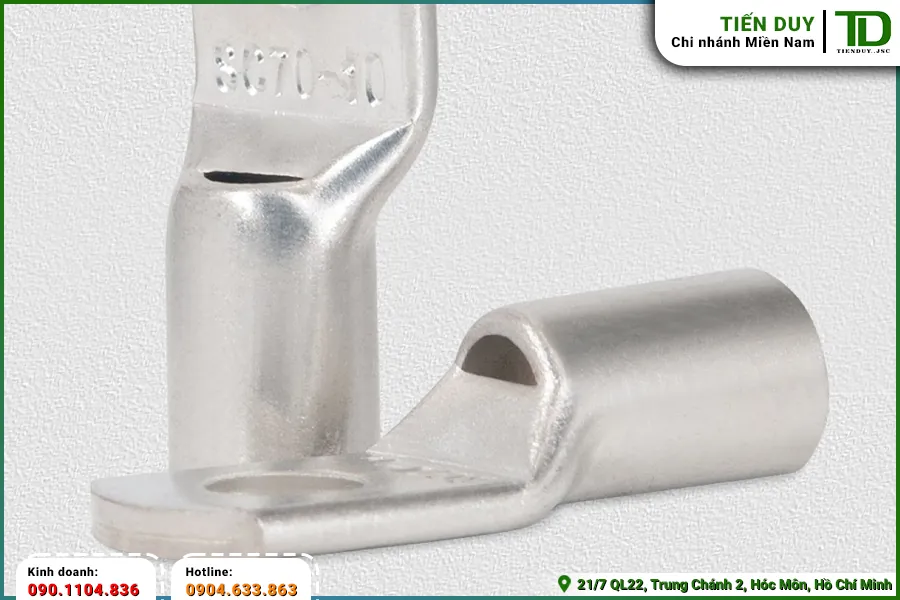

Thông số kỹ thuật định mức này luôn được công khai trong các tài liệu catalogue và in dập chìm trực tiếp lên phần bích phẳng của từng sản phẩm. Nhân viên vật tư chỉ cần đọc con số đầu tiên ngay sau chữ SC để xác định chính xác cos đồng mạ thiết Chaer này sinh ra để phục vụ cho loại cáp kích cỡ bao nhiêu. Việc kiểm soát chặt chẽ thông số vật lý tại kho lưu trữ giúp loại bỏ hoàn toàn các rủi ro lắp lẫn gây mất an toàn điện cho hệ thống nhà xưởng sản xuất. Bảng kê vật tư dựa trên các thông số này sẽ giúp khâu mua sắm diễn ra nhanh chóng và sát với thực tế thi công.

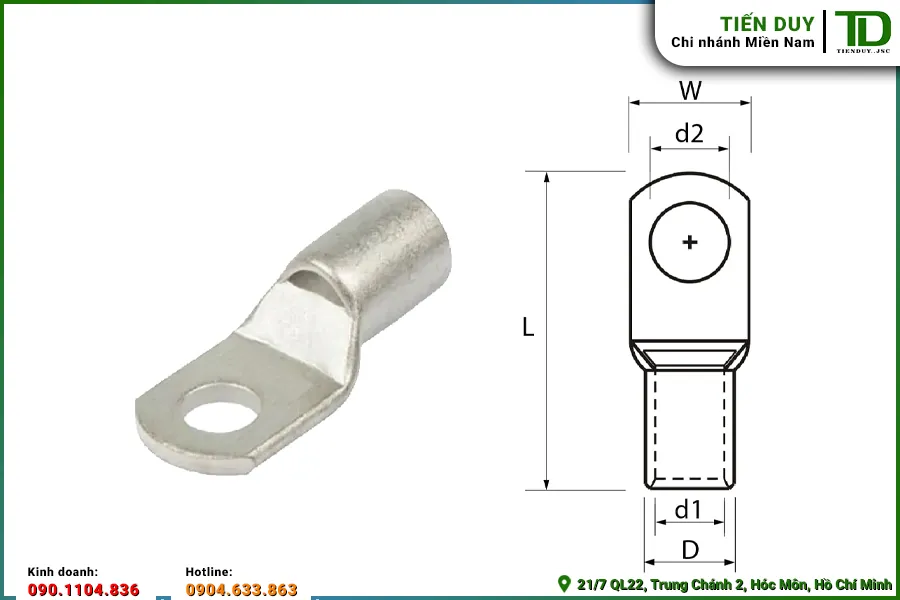

4.2. Đường kính lỗ bắt ốc tiêu chuẩn công nghiệp

Bên cạnh thông số về tiết diện, đường kính lỗ bắt bu-lông cũng là một tiêu chí bắt buộc phải rà soát khi tiến hành thống kê khối lượng. Sự tương thích giữa lỗ thiết bị và ốc vít cố định trên thanh cái sẽ quyết định diện tích tiếp xúc thực tế của toàn bộ mối ghép. Các hệ lỗ tiêu chuẩn được nhà sản xuất đục dập sẵn bao gồm:

• Lỗ đường kính 4mm dành cho các kết nối tín hiệu và thiết bị điện dân dụng công suất nhỏ.
• Lỗ đường kính 6mm và 8mm dùng phổ biến cho việc bắt vào chân các aptomat tép hoặc rơ le trung gian.
• Lỗ đường kính 10mm và 12mm đáp ứng việc gắn chặt lên thanh busbar cái của các khoang lộ ra.
• Lỗ đường kính 14mm thiết kế riêng cho các ứng dụng cáp động lực chịu tải nặng tại máy biến áp tổng.



5. Bảng giá cos đồng mạ thiết Chaer cập nhật mới nhất

Việc cập nhật chi phí cấu thành nên tủ điện là bước quan trọng giúp phòng mua hàng quản trị tốt ngân sách gói thầu. Các mức giá niêm yết của thiết bị luôn phản ánh đúng hàm lượng kim loại và chất lượng gia công cơ khí.

5.1. Chi tiết báo giá các mã hàng dòng SC

Bảng dữ liệu dưới đây tổng hợp chi tiết mức giá tiêu chuẩn của các mã hàng thông dụng nhất từ SC4 đến SC185 theo đúng công bố từ nhà máy sản xuất. Đây là căn cứ dữ liệu quan trọng để các nhà thầu cơ điện lập hồ sơ báo giá cạnh tranh cho các dự án xây dựng hạ tầng kỹ thuật B2B. Mức giá này đóng vai trò là mốc tham chiếu cơ sở, chưa bao gồm thuế giá trị gia tăng và các khoản giảm trừ thương mại tùy theo khối lượng đặt hàng thực tế. Việc cung cấp bảng giá cos đồng mạ thiết Chaer minh bạch giúp khách hàng dễ dàng đối chiếu sổ sách trong khâu thanh toán.

Bảng 1: Bảng giá niêm yết các mã hàng dòng SC



5.2. Tương quan giữa kích thước vật lý và thông số giá

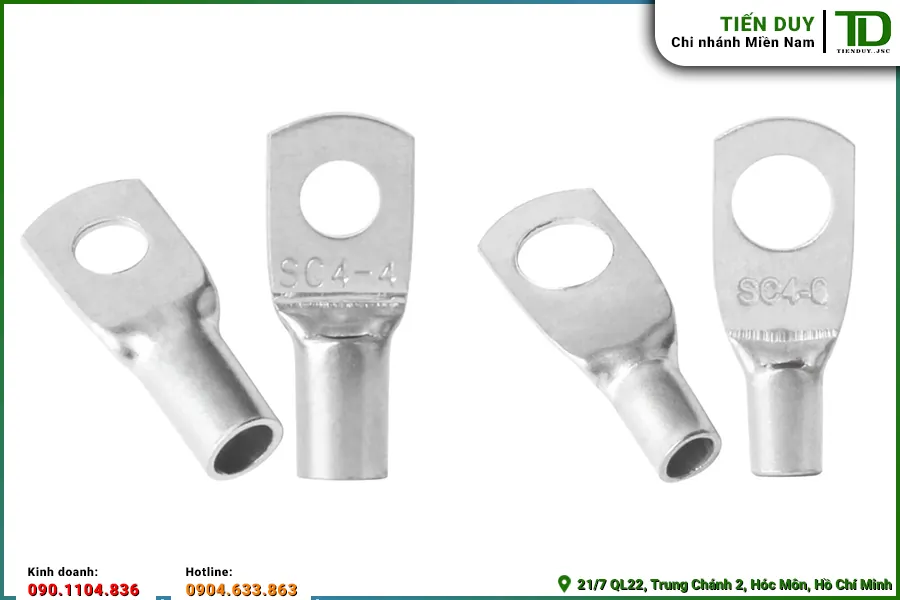

Thông qua việc phân tích báo giá, dễ dàng nhận thấy sự gia tăng chi phí tỷ lệ thuận với khối lượng đồng đỏ nguyên chất được đúc thành phần thân thiết bị. Nhóm mã hàng có tiết diện nhỏ từ SC4 đến SC25 duy trì mức giá khá thấp, dao động từ 1.600 đến 3.600 VNĐ cho mỗi chiếc. Đây là các loại phụ kiện có tần suất sử dụng dày đặc trong các tủ điều khiển tự động hóa PLC hoặc hệ thống điều khiển động cơ, nên chi phí đầu tư tổng thể không gây áp lực lớn lên dự toán ngân sách. Mức giá này cực kỳ cạnh tranh khi xét đến độ bền cơ học mà sản phẩm mang lại.

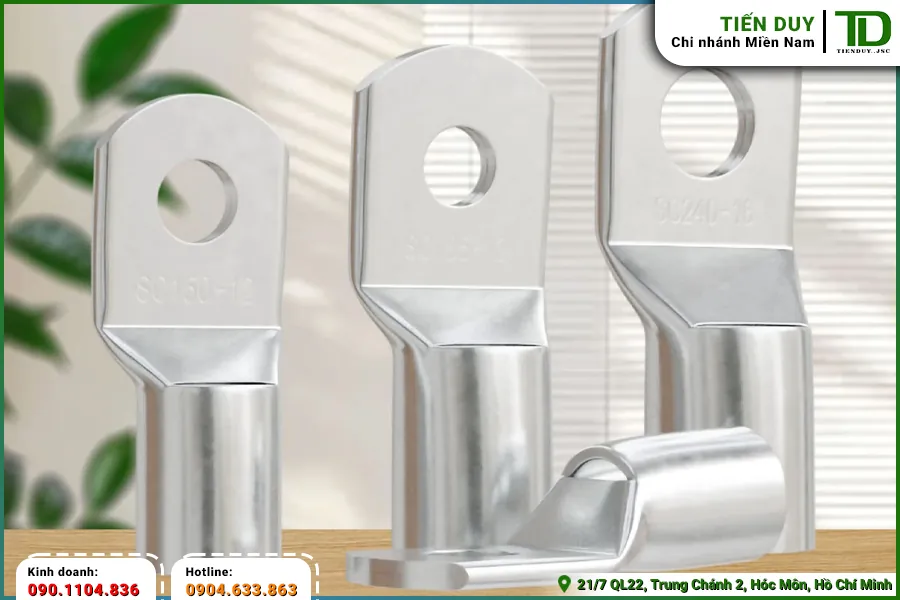

Khi bước sang phân khúc cáp động lực từ SC70 đến SC185, cấu trúc thân kim loại bắt buộc phải dày dặn hơn để chịu được lực siết cực lớn và dòng tải nặng, dẫn đến giá thành sản xuất tăng theo. Mức niêm yết 15.000 VNĐ cho mã lỗ 12 hay 52.400 VNĐ cho mã cáp 185 là hoàn toàn hợp lý với một khối kim loại đồng nguyên chất được gia công mạ thiếc tinh xảo. Các công ty lắp ráp tủ bảng điện chuyên nghiệp luôn ưu tiên phân bổ ngân sách cho dòng phụ kiện chất lượng cao này nhằm bảo vệ uy tín thương hiệu và tránh mọi rủi ro chập cháy hỏa hoạn tại công trình.

6. Yêu cầu kỹ thuật khi bấm cos đồng mạ thiết Chaer

Để phát huy tối đa khả năng truyền dẫn của cos đồng mạ thiết Chaer, quá trình gia công cơ khí bằng dụng cụ ép thủy lực phải tuân thủ nghiêm ngặt các tiêu chuẩn an toàn ngành điện. Trước tiên, bề mặt cáp đồng trần phải được làm sạch hoàn toàn các lớp oxit bám dính, đảm bảo các sợi đồng con lộ ra sáng bóng. Lõi cáp cần được cắt bằng phẳng, luồn sâu vào hết chiều dài phần ống kim loại chờ sẵn cho đến khi chạm sát vào vách ngăn của mặt bích. Lực ma sát tạo ra khi nhét cáp vào ống phải đủ chặt, không để lòi bất kỳ sợi đồng con nào ra bên ngoài mép thiết bị, tránh tình trạng phóng điện vầng quang khi đóng điện.

Lựa chọn hàm ép lục giác của kìm thủy lực phải tương thích tuyệt đối với thông số tiết diện ghi trên thân phụ kiện đấu nối để tạo ra một khối kim loại đặc chắc. Khi tiến hành bơm áp suất, điểm ép đầu tiên phải nằm sát với phía mặt bích bẹt, sau đó mới dịch chuyển dần ra phía đuôi ống luồn cáp để đẩy không khí thừa thoát ra ngoài. Lực ép đạt chuẩn sẽ làm cho tiết diện ống đồng biến dạng theo hình lục lăng, ôm siết lấy toàn bộ các sợi cáp lõi mà không gây ra hiện tượng rạn nứt hay xé rách lớp vỏ bảo vệ bên ngoài. Hành trình ép kết thúc khi hai má khuôn kìm chạm khít vào nhau, đảm bảo lực cơ học đã nén chặt cấu trúc phân tử của hệ thống dây dẫn.

Khâu nghiệm thu chất lượng mối ép cũng đóng vai trò quan trọng không kém để phòng ngừa các sự cố hỏng hóc do thi công lỗi gây ra trong tương lai. Một mối liên kết đạt chuẩn yêu cầu phần ống kim loại không bị cong vênh bất thường, bề mặt lớp mạ thiếc vẫn giữ nguyên đặc tính không bong tróc, và không có hiện tượng gãy ở các mép lục giác. Thợ kỹ thuật phải kiểm tra độ chắc chắn bằng cách kéo thử dây cáp với một lực tương đối; nếu sợi dây không bị tuột hoặc lỏng lẻo thì quá trình gia công mới được xem là hoàn tất. Toàn bộ khu vực kết nối sau đó sẽ được cách điện tăng cường bằng ống gen nhiệt trước khi đưa vào lắp ráp cố định lên thanh cái tủ điện công nghiệp.
