Trong các dây chuyền sản xuất tự động hóa tại các khu công nghiệp thuộc siêu đô thị TP.HCM, việc kiểm soát nhiệt độ môi trường bên trong vỏ tủ là yếu tố sống còn để bảo vệ các linh kiện đắt tiền. Phụ kiện đóng vai trò giám sát và ra lệnh đóng cắt hệ thống làm mát chính là bộ điều khiển nhiệt. Mặc dù có cấu tạo khá đơn giản, nhưng khi phải hoạt động liên tục trong môi trường nhiều khói bụi, độ ẩm và độ rung cơ học lớn, thiết bị này vẫn thường xuyên phát sinh những trục trặc ngoài ý muốn. Việc nắm bắt chính xác nguyên nhân sẽ giúp kỹ sư tiết kiệm được rất nhiều thời gian chết của máy móc. Dưới đây là phân tích chi tiết 5 lỗi phổ biến nhất trên thiết bị này và cách khắc phục nhanh chóng ngay tại xưởng.

1. Bộ điều khiển nhiệt là gì và tại sao chúng dễ gặp sự cố?

Trước khi đi sâu vào các bài toán sửa chữa, người thợ bảo trì cần phải hiểu rõ bản chất vật lý và cấu tạo bên trong của thiết bị mà mình đang xử lý. Khác với các vi mạch điện tử phức tạp, thermostat tủ điện thường hoạt động dựa trên các nguyên lý cơ học thuần túy. Chính sự đơn giản này mang lại độ bền bỉ cao, nhưng đồng thời cũng khiến chúng trở nên nhạy cảm với các biến đổi cực đoan từ môi trường bên ngoài. Việc nắm rõ giới hạn hoạt động của linh kiện sẽ giúp bạn chẩn đoán lỗi bộ điều khiển nhiệt một cách nhanh chóng và chính xác nhất.

1.1. Nguyên lý hoạt động của thermostat tủ điện

Bộ điều khiển nhiệt cơ học hoạt động dựa trên nền tảng của một cảm biến lưỡng kim (thermostatic bimetal). Cấu tạo của nó bao gồm hai thanh kim loại có hệ số giãn nở nhiệt khác nhau được ép chặt vào nhau. Khi nhiệt độ môi trường xung quanh tăng lên, thanh kim loại có hệ số giãn nở lớn hơn sẽ dài ra nhanh hơn, làm cho toàn bộ dải lưỡng kim bị uốn cong về một phía. Chuyển động cơ học vi mô này sẽ tạo ra lực đẩy lên một hệ thống đòn bẩy nhỏ, từ đó kích hoạt làm đóng hoặc mở các lá tiếp điểm điện bên trong. Khi nhiệt độ hạ xuống, dải lưỡng kim co lại, nhả lẫy và đưa tiếp điểm trở về trạng thái ban đầu. Toàn bộ quá trình này diễn ra hoàn toàn tự động, không cần bất kỳ nguồn điện nuôi bo mạch nào, giúp thiết bị hoạt động cực kỳ độc lập và ổn định.

1.2. Những tác nhân từ môi trường công nghiệp làm giảm tuổi thọ thiết bị

Mặc dù được thiết kế để chịu đựng điều kiện công nghiệp, nhưng tuổi thọ của bộ điều khiển nhiệt vẫn bị đe dọa bởi ba tác nhân chính tại xưởng sản xuất. Thứ nhất là bụi bẩn công nghiệp, đặc biệt là bụi kim loại và mùn cưa, có thể lọt qua các khe hở trên vỏ nhựa và bám vào bề mặt dải lưỡng kim, làm giảm khả năng cảm nhận nhiệt độ của nó. Thứ hai là độ ẩm bão hòa, thường gặp tại các nhà máy chế biến thực phẩm hoặc trạm bơm nước, gây ra hiện tượng oxy hóa bề mặt các lá tiếp điểm dẫn điện. Cuối cùng là độ rung lắc cơ học truyền từ các cỗ máy phay, máy tiện CNC lên mặt panel vỏ tủ, làm xô lệch các hiệu chỉnh cơ khí bên trong và khiến thiết bị đóng cắt sai chu kỳ. Việc nhận diện đúng các tác nhân này sẽ giúp kỹ thuật viên có phương án bảo vệ và thay thế kịp thời.

2. Lỗi 1: Cài đặt sai dải nhiệt độ khiến hệ thống luân phiên bật tắt

Một trong những lỗi thường gặp nhất không xuất phát từ hư hỏng linh kiện mà lại đến từ sự thiếu kinh nghiệm của người trực tiếp thi công. Biểu hiện rõ ràng nhất của tình trạng này là hệ thống quạt hút phía trên nóc tủ chạy liên tục không bao giờ nghỉ, hoặc ngược lại, nhiệt độ trong tủ đã nóng hầm hập nhưng quạt vẫn đứng im. Đôi khi, bạn lại thấy quạt cứ bật lên vài giây rồi lại tắt ngay lập tức, tạo ra những tiếng đóng cắt lạch cạch liên hồi.

Nguyên nhân gốc rễ của hiện tượng này là do kỹ thuật viên đã vặn núm cài đặt nhiệt độ ở một ngưỡng quá phi thực tế. Nếu bạn cài đặt mức nhiệt độ kích hoạt ở 25 độ C trong khi nhiệt độ môi trường tự nhiên của xưởng đã là 32 độ C, dải lưỡng kim sẽ luôn trong trạng thái bị uốn cong, khiến tiếp điểm đóng chặt và quạt phải chạy vĩnh viễn cho đến khi cháy bạc đạn. Ngược lại, nếu bạn cài ở ngưỡng 60 độ C, các bo mạch biến tần bên trong có thể đã bị nướng chín trước khi thermostat tủ điện kịp ra lệnh cho quạt làm việc. Thêm vào đó, việc hệ thống bật tắt liên tục (hunting) thường do người dùng không tính toán đến biên độ trễ nhiệt (hysteresis).

Để khắc phục lỗi này, nhân viên bảo trì cần tiến hành tinh chỉnh lại núm vặn theo thông số chuẩn hóa. Đối với các hệ thống tủ điều khiển chứa biến tần và PLC, ngưỡng nhiệt độ lý tưởng để cài đặt khởi động quạt nên nằm trong khoảng từ 35 độ C đến 40 độ C. Mức cài đặt này đảm bảo quạt chỉ chạy khi tủ thực sự sinh nhiệt lớn do mang tải, và sẽ tự ngắt khi máy móc chuyển sang trạng thái chờ. Bạn chỉ cần dùng tua vít dẹp vặn nhẹ núm xoay màu đỏ hoặc xanh trên mặt thiết bị về đúng vạch số mong muốn, sau đó dùng nhiệt kế hồng ngoại đo lại nhiệt độ thực tế bên trong tủ để nghiệm thu khả năng đóng cắt.

3. Lỗi 2: Nhầm lẫn tai hại giữa tiếp điểm thường mở (NO) và thường đóng (NC)

Trong thế giới của các thiết bị kiểm soát nhiệt độ, việc đấu nối sai chức năng của các chân tín hiệu là một thảm họa kỹ thuật thực sự. Nhiều người thợ điện dân dụng khi mới bước chân vào mảng công nghiệp thường mặc định mọi chiếc rơ le đều hoạt động giống nhau, dẫn đến việc đi dây sai nguyên lý và gây ra hậu quả trái ngược hoàn toàn với mong muốn thiết kế ban đầu.

3.1. Hậu quả khi cắm sai chân thiết bị tản nhiệt và điện trở sấy

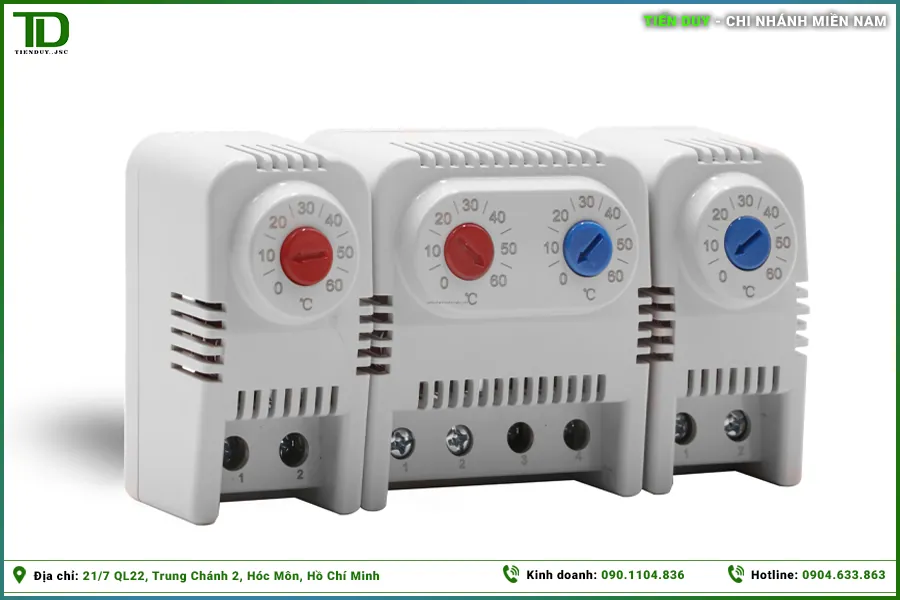

Trên thị trường hiện nay, thermostat được chia làm hai loại cơ bản dựa trên trạng thái tiếp điểm khi ở nhiệt độ phòng: loại tiếp điểm NO (Normally Open) và loại NC (Normally Closed). Loại NO được sinh ra để điều khiển quạt tản nhiệt, nghĩa là khi tủ nóng lên, tiếp điểm sẽ đóng lại để cấp điện cho quạt chạy. Trong khi đó, loại NC được thiết kế để điều khiển điện trở sấy chống ngưng tụ hơi nước, nghĩa là khi nhiệt độ trong tủ quá lạnh, tiếp điểm đóng để bật máy sấy, và khi đủ ấm thì nó mở ra để tắt. Nếu người thợ lấy một chiếc thermostat loại NC đem đi đấu nối cho quạt tản nhiệt, hệ quả là quạt sẽ chạy liên tục khi máy đang nguội, nhưng khi máy móc hoạt động sinh ra lượng nhiệt khổng lồ, thermostat lại ngắt điện làm quạt dừng hẳn. Sự nhầm lẫn ngược đời này chính là nguyên nhân hàng đầu làm cháy nổ hàng loạt bo mạch đắt tiền bên trong tủ điện.

3.2. Cách đọc sơ đồ đấu nối chuẩn trên rơ le nhiệt độ Natural

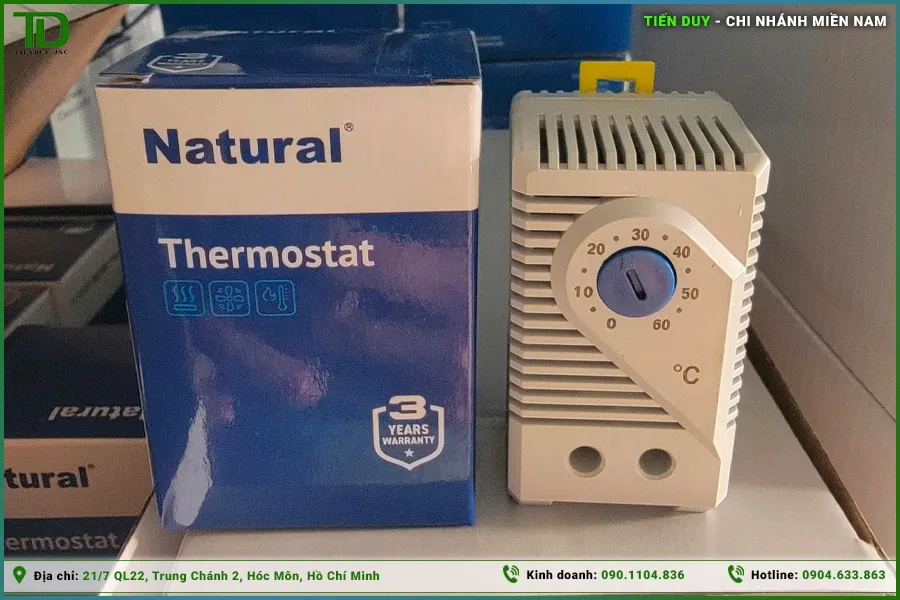

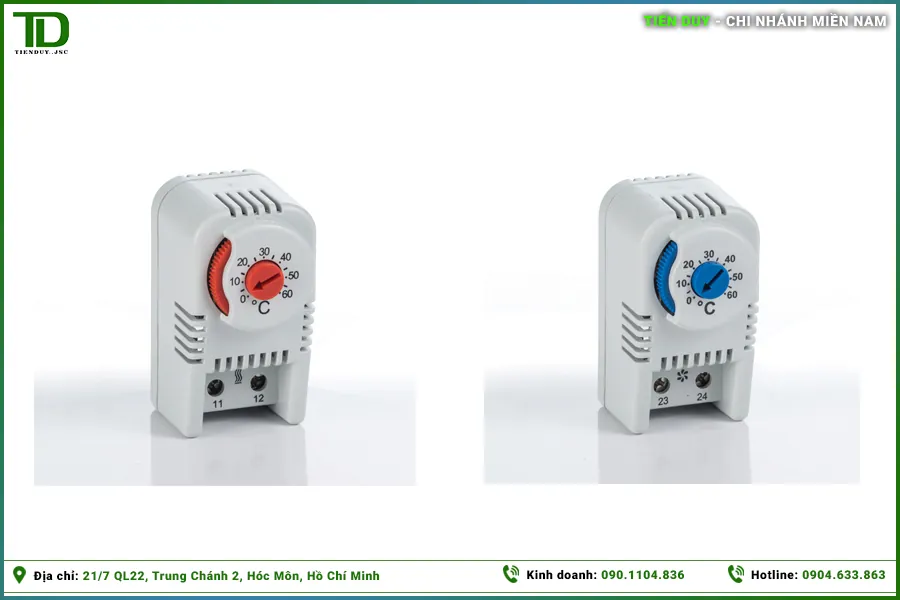

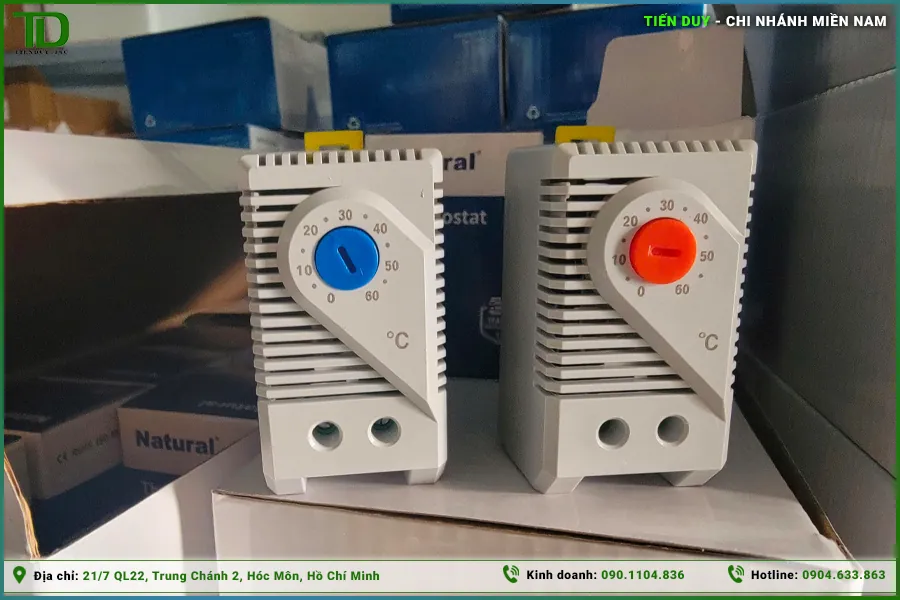

Để tránh sai lầm chết người này, người thợ bắt buộc phải đọc kỹ sơ đồ nguyên lý được in chìm trên vỏ thiết bị trước khi tuốt dây điện. Lấy ví dụ với dòng sản phẩm rơ le nhiệt độ Natural, hãng đã quy định cực kỳ rõ ràng bằng mã màu và ký hiệu để hỗ trợ kỹ sư. Model NTL 80 với núm vặn màu xanh dương đặc trưng cho loại tiếp điểm NO, chuyên dùng để kích hoạt quạt hút. Ngược lại, model NTL 79 với núm vặn màu đỏ đặc trưng cho tiếp điểm NC, chuyên dùng để điều khiển bộ gia nhiệt. Sơ đồ mạch điện trên thân thiết bị của hãng Natural cũng vẽ rõ trạng thái mở hoặc đóng của lá kim loại. Kỹ thuật viên chỉ cần kiểm tra mã sản phẩm, nhìn vào màu sắc núm vặn là có thể tự tin đấu nối hệ thống cáp nguồn 220VAC đi qua hai cực của thiết bị một cách chuẩn xác, đảm bảo hệ thống làm mát hoặc sấy nóng hoạt động đúng theo chức năng thiết kế.

4. Lỗi 3: Cảm biến lưỡng kim bị “điếc” do bám đầy bụi bẩn công nghiệp

Sau một thời gian dài vận hành, nhiều kỹ sư phản ánh tình trạng núm vặn vẫn nằm đúng vị trí 35 độ C, mạch điện không đứt, nhưng nhiệt độ trong tủ lên tới 50 độ C mà thiết bị vẫn trơ ra không chịu đóng tiếp điểm. Đây là hiện tượng mà dân trong nghề thường gọi vui là cảm biến bị “điếc”. Bản chất của sự cố này không nằm ở mạch điện mà xuất phát từ sự suy giảm tính chất vật lý của khối linh kiện cảm nhận nhiệt bên trong.

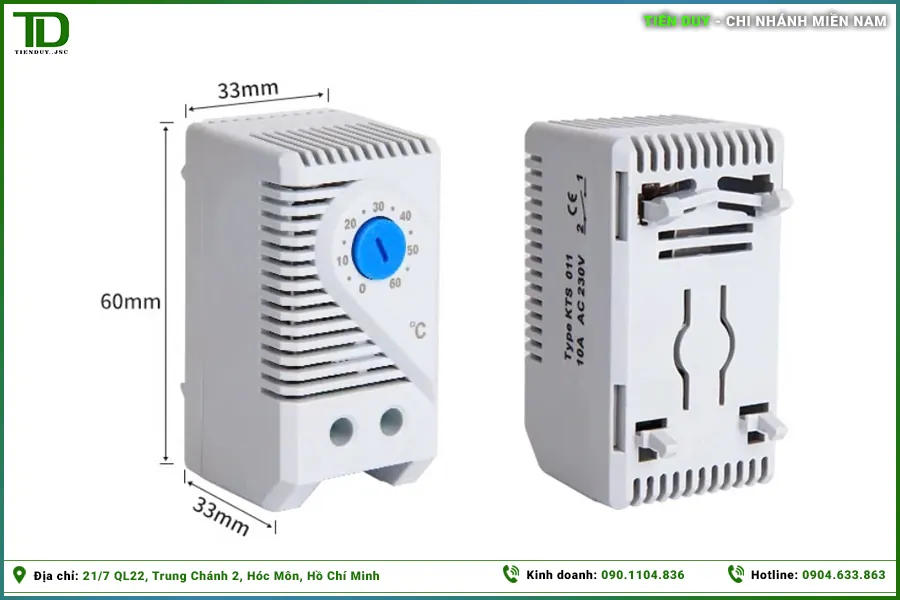

Môi trường không khí tại các xưởng gia công chế tạo không bao giờ sạch sẽ. Nó chứa đầy những hạt bụi mịn, mạt kim loại, bụi sơn hoặc hơi dầu bôi trơn bay lơ lửng. Khác với các linh kiện đúc kín, bộ điều khiển nhiệt buộc phải thiết kế lớp vỏ có nhiều rãnh xẻ (khe hở) để luồng không khí bên trong tủ có thể luồn vào tiếp xúc trực tiếp với thanh lưỡng kim. Theo thời gian, lượng bụi bẩn này sẽ len lỏi qua các rãnh xẻ, tích tụ và bám chặt thành một lớp màng dày bao bọc lấy khối cảm biến. Lớp cặn bẩn này đóng vai trò như một chiếc áo khoác cách nhiệt hoàn hảo, ngăn cản hơi nóng từ môi trường truyền vào thanh kim loại. Hậu quả là không khí bên ngoài đã rất nóng, nhưng thanh lưỡng kim bên trong vẫn tưởng là đang mát, do đó nó không giãn nở đủ biên độ để đẩy lẫy cơ khí đóng mạch điện.

Để giải quyết tình trạng đóng cặn này, nhân viên bảo trì cần đưa thermostat vào danh mục thiết bị cần được vệ sinh định kỳ cùng với màng lọc của quạt hút. Cứ mỗi 6 tháng, bạn nên ngắt điện, tháo bộ rơ le ra khỏi thanh din, dùng súng thổi khí nén áp lực thấp xịt trực tiếp vào các rãnh xẻ trên vỏ nhựa để đánh bay lớp mạt bụi bám bên trong. Tuyệt đối không dùng các loại hóa chất tẩy rửa dạng lỏng xịt vào vì chúng có thể làm rỉ sét hệ thống đòn bẩy cơ khí nhỏ xíu bên trong. Nếu sau khi thổi bụi mà thiết bị vẫn phản ứng quá chậm với sự thay đổi nhiệt độ, chứng tỏ thanh lưỡng kim đã bị thoái hóa hoặc oxy hóa nặng, giải pháp duy nhất và an toàn nhất lúc này là mua một thiết bị mới để thay thế.

5. Lỗi 4: Quá tải dòng điện làm nóng chảy tiếp điểm bên trong

Lỗi bộ điều khiển nhiệt bị cháy đen, vỏ nhựa khét lẹt và hai lá kim loại dính chặt vào nhau là hình ảnh không mấy xa lạ tại các xưởng sửa chữa. Đây là hậu quả tất yếu của việc bắt một linh kiện nhỏ bé phải gồng gánh một tải trọng dòng điện vượt quá giới hạn thiết kế của nhà sản xuất, dẫn đến sự phá hủy hoàn toàn về mặt cấu trúc vật liệu.

5.1. Sai lầm khi đấu nối trực tiếp cụm quạt công suất lớn

Hầu hết các bộ điều khiển nhiệt trên thị trường đều được thiết kế với dải dòng điện định mức cho phép qua tiếp điểm dao động từ 10A đến 15A đối với tải thuần trở (như bóng đèn, điện trở sấy). Tuy nhiên, quạt tủ điện công suất lớn lại là loại tải cảm kháng. Khi động cơ quạt vừa được cấp điện để bắt đầu quay, dòng điện khởi động (inrush current) có thể vọt lên cao gấp 3 đến 5 lần so với dòng điện hoạt động bình thường ghi trên nhãn mác. Nếu kỹ sư lấy cụm tiếp điểm nhỏ xíu của thermostat đi đấu nối trực tiếp để nuôi một dàn 4-5 chiếc quạt hút công suất lớn, dòng khởi động khổng lồ này sẽ sinh ra lượng nhiệt cực lớn tại mặt tiếp xúc, lập tức nung chảy lớp mạ bạc và làm hai lá kim loại dính hàn luôn vào nhau, gây ra tình trạng chập mạch vĩnh viễn.

5.2. Giải pháp khắc phục triệt để bằng cách dùng thêm rơ le trung gian

Để khắc phục triệt để lỗi thiết kế này, nguyên tắc bất di bất dịch mà các kỹ sư tại Thiết bị điện Tiến Duy luôn khuyến cáo là phải sử dụng thêm thiết bị khuếch đại công suất. Thay vì đấu trực tiếp nguồn điện của dàn quạt đi qua thermostat, bạn chỉ dùng tiếp điểm của thermostat để cấp một dòng điện rất nhỏ (chỉ vài chục mA) nuôi cuộn coil của một chiếc rơ le trung gian hoặc khởi động từ cỡ nhỏ. Sau đó, phần tiếp điểm động lực to khỏe của rơ le trung gian mới làm nhiệm vụ gánh vác dòng điện khởi động khổng lồ để cấp cho hệ thống quạt. Giải pháp cách ly và phân tầng công suất này không chỉ bảo vệ an toàn tuyệt đối cho rơ le nhiệt độ mà còn giúp hệ thống làm mát vận hành bền bỉ qua nhiều năm tháng.

6. Lỗi 5: Hiện tượng lỏng ốc siết dây do rung động cơ học tại xưởng

Sự cố cuối cùng nhưng cũng gây ra nhiều phiền toái nhất chính là hiện tượng chập chờn tín hiệu do các tác động cơ học vật lý. Lỗi này thường không làm hỏng thiết bị ngay lập tức, nhưng lại tạo ra những lỗi “bóng ma”, khiến quạt lúc chạy lúc không, làm cho đội ngũ bảo trì tốn rất nhiều thời gian để dò tìm nguyên nhân trong mớ dây điện chằng chịt.

Tại các xưởng gia công kim loại, độ chấn động sinh ra từ quá trình dập nguội, phay bào hoặc từ các tay máy robot là cực kỳ khủng khiếp. Những sóng rung động này truyền trực tiếp từ chân máy, chạy dọc theo khung vỏ thép và tác động thẳng lên các linh kiện gá trên mặt panel. Theo thời gian, lực rung lắc liên tục sẽ làm nới lỏng các con ốc siết dây tại ngàm kẹp của bộ điều khiển nhiệt. Khi ốc bị lỏng, lõi đồng của sợi cáp sẽ không còn ép sát vào mặt kim loại truyền dẫn, sinh ra một khe hở vi mô. Mỗi khi có dòng điện chạy qua khe hở này để khởi động quạt, hiện tượng phóng điện hồ quang sẽ xảy ra, phát ra tiếng lạch tạch nhỏ và nung nóng làm chảy vỏ nhựa bảo vệ.

Phương pháp xử lý lỗi này tương đối đơn giản nhưng đòi hỏi sự cẩn thận của người thợ. Khi phát hiện quạt chập chờn, bạn cần ngắt nguồn điện và dùng tua vít kiểm tra lại lực vặn của tất cả các chân đấu nối. Để đối phó lâu dài với môi trường rung lắc, khi tiến hành bấm đầu cosse để đấu vào thermostat tủ điện, bạn nên ưu tiên sử dụng loại cosse kim tròn hoặc cosse chẻ chữ Y thay vì cắm lõi đồng trần trực tiếp. Việc sử dụng đầu cosse kết hợp với việc vặn ốc đủ lực sẽ tạo ra một bề mặt tiếp xúc rộng và vững chắc hơn rất nhiều. Ngoài ra, hãy sử dụng dây thít nhựa để gom và neo chặt cụm dây cáp đi vào rơ le nhiệt độ vào hệ thống máng nhựa gần nhất, ngăn chặn tình trạng bó dây lủng lẳng bị rung lắc tự do kéo đứt chân ốc.

Bằng việc chủ động nhận diện và xử lý sớm 5 lỗi cơ bản nêu trên, đội ngũ kỹ thuật của bạn hoàn toàn có thể làm chủ hệ thống tản nhiệt, đảm bảo các thiết bị đắt tiền trong vỏ tủ luôn được hoạt động trong trạng thái nhiệt độ mát mẻ và an toàn nhất.
