Vai Trò Của Thanh Lược Đồng 1 Pha Trong Hệ Thống Điện Dân Dụng
1. Giới thiệu chung Thanh Lược Đồng 1 Pha
Trong hệ thống điện dân dụng, tủ điện đóng vai trò trung tâm trong việc phân phối nguồn điện, bảo vệ mạch và điều khiển thiết bị. Một thành phần quan trọng giúp kết nối và truyền tải dòng điện ổn định giữa các thiết bị trong tủ điện chính là thanh lược đồng 1 pha.
Dù có kích thước nhỏ, nhưng thanh lược đồng lại mang đến hiệu quả truyền dẫn cao, giảm rủi ro sự cố và tối ưu không gian lắp đặt, đặc biệt trong các hệ thống tủ điện dân dụng, chung cư, nhà phố hoặc văn phòng nhỏ.
Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, công dụng, ưu điểm và cách chọn thanh lược đồng 1 pha phù hợp, được chia sẻ bởi TIENDUY.,JSC – đơn vị chuyên phân phối thiết bị điện công nghiệp & dân dụng chính hãng tại Việt Nam.
2. Thanh lược đồng 1 pha là gì?
Thanh lược đồng (busbar) là một thanh dẫn điện bằng đồng, có nhiệm vụ phân phối điện năng từ một nguồn chính đến nhiều thiết bị khác nhau trong tủ điện.
Đối với thanh lược đồng 1 pha, sản phẩm được thiết kế phù hợp với hệ thống điện 1 pha (220V), thường dùng trong:
- Tủ điện gia đình, căn hộ, chung cư, nhà phố
- Tủ điện điều khiển quạt, bơm nước
- Các tủ điện dân dụng công suất nhỏ
Với cấu tạo dạng thanh dẹt hoặc răng lược, thanh lược đồng giúp việc kết nối giữa các aptomat (MCB) trở nên chính xác, nhanh chóng và an toàn hơn nhiều so với cách đấu dây thủ công.

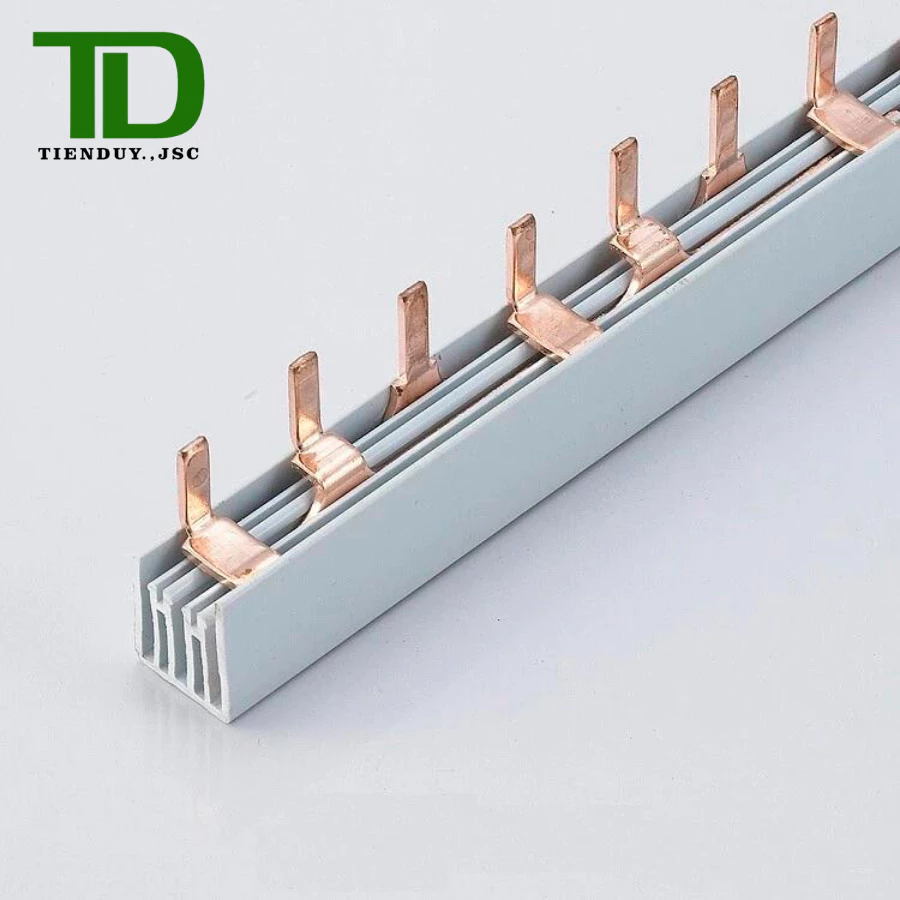

3. Cấu tạo của thanh lược đồng 1 pha
Một thanh lược đồng 1 pha tiêu chuẩn gồm 3 phần chính:
| Thành phần | Mô tả chi tiết |
| Thanh dẫn điện | Là lõi đồng nguyên chất (Cu ≥ 99.9%), có tiết diện từ 10mm² đến 25mm² tùy dòng tải. |
| Lớp cách điện | Làm bằng nhựa PVC chịu nhiệt, chống cháy, giúp bảo vệ người dùng và tránh chạm chập. |
| Đầu răng kết nối | Được chia thành các răng đều nhau, tương thích với chân cắm của MCB 1 pha, giúp gắn nhanh và chắc chắn. |
Một số mẫu thông dụng như:
- H25×W25 /2M – Cao 25mm x Rộng 25mm
- H40×W40 /2M – Cao 40mm x Rộng 40mm
- H80×W60 /2M – Cao 80mm x Rộng 60mm
Tất cả các mã đều có nan nhỏ, gờ giữ dây và màu ghi xám, tạo thẩm mỹ cao khi lắp trong tủ điện.
4. Ưu điểm nổi bật của thanh lược đồng 1 pha
So với cách đi dây truyền thống bằng dây mềm, thanh lược đồng mang lại hàng loạt lợi ích kỹ thuật và an toàn:
🔹 a. Truyền dẫn điện tốt và ổn định
Vật liệu đồng nguyên chất giúp giảm điện trở, dòng điện truyền tải đều và ổn định, không bị nóng tại điểm nối như dây dẫn thông thường.
🔹 b. Lắp đặt nhanh, tiết kiệm thời gian
Nhờ cấu trúc răng lược, kỹ thuật viên chỉ cần cắm trực tiếp vào các cực MCB, không cần đấu nối từng sợi dây, rút ngắn 60–70% thời gian thi công.
🔹 c. Giảm nguy cơ chạm chập, cháy nổ
Thanh lược có lớp cách điện dày, chống hồ quang điện và chống oxy hóa, giúp hệ thống hoạt động an toàn, ổn định trong môi trường ẩm hoặc nóng.
🔹 d. Thẩm mỹ và gọn gàng
Các răng được bố trí đều, tạo tính thẩm mỹ cao cho tủ điện, dễ dàng kiểm tra và bảo trì sau này.
🔹 e. Độ bền cao, tuổi thọ lâu dài
Tuổi thọ trung bình có thể đạt 10–15 năm, ít cần bảo dưỡng. Đây là ưu điểm vượt trội giúp người dùng tiết kiệm chi phí lâu dài.
5. Ứng dụng của thanh lược đồng 1 pha trong tủ điện dân dụng
Thanh lược đồng 1 pha được sử dụng rộng rãi trong nhiều loại tủ điện, điển hình như:
| Ứng dụng | Mô tả cụ thể |
| Tủ điện tổng gia đình | Dùng để phân phối nguồn từ aptomat tổng đến các nhánh tải nhỏ. |
| Tủ điện điều khiển máy bơm | Đảm bảo dòng khởi động ổn định, tránh sụt áp khi khởi động motor. |
| Tủ điện chiếu sáng | Phân phối nguồn điện cho hệ thống đèn, công tắc và ổ cắm. |
| Tủ điện văn phòng, chung cư | Giúp đảm bảo an toàn, đồng đều dòng tải giữa các nhánh điện. |
6. Phân loại thanh lược đồng 1 pha
Tùy theo kích thước và ứng dụng, thanh lược đồng được chia làm các nhóm phổ biến:
| Mã sản phẩm | Kích thước (mm) | Dài (m) | Màu sắc | Đóng gói |
| H25×W25 /2M | 25 × 25 | 2 | Ghi xám | 1 thùng = 50 thanh |
| H40×W25 /2M | 40 × 25 | 2 | Ghi xám | 1 thùng = 50 thanh |
| H60×W25 /2M | 60 × 25 | 2 | Ghi xám | 1 thùng = 50 thanh |
| H40×W40 /2M | 40 × 40 | 2 | Ghi xám | 1 thùng = 50 thanh |
| H60×W40 /2M | 60 × 40 | 2 | Ghi xám | 1 thùng = 50 thanh |
| H80×W40 /2M | 80 × 40 | 2 | Ghi xám | 1 thùng = 30 thanh |
| H60×W60 /2M | 60 × 60 | 2 | Ghi xám | 1 thùng = 30 thanh |
| H80×W60 /2M | 80 × 60 | 2 | Ghi xám | 1 thùng = 30 thanh |
Tất cả đều là sản phẩm CHAEER chính hãng, đạt tiêu chuẩn chất lượng cao, tương thích với hầu hết dòng MCB 1 pha trên thị trường (Panasonic, LS, Schneider, Sino…).
7. Cách chọn thanh lược đồng phù hợp
Khi lựa chọn thanh lược đồng cho tủ điện dân dụng, anh em kỹ thuật cần lưu ý các yếu tố sau:
- Chọn đúng pha: Với tủ điện dân dụng 220V → dùng thanh lược 1 pha.
- Dòng điện định mức: Căn cứ vào MCB sử dụng (thường từ 32A – 63A).
- Khoảng cách răng: Phải tương thích với khoảng cách cực của MCB (18mm tiêu chuẩn).
- Chất liệu: Ưu tiên thanh đồng nguyên chất, có lớp PVC cách điện dày.
- Thương hiệu: Nên chọn thương hiệu có uy tín như CHAEER được TIENDUY.,JSC phân phối.
8. Hướng dẫn lắp đặt thanh lược đồng 1 pha
Quy trình lắp đặt cơ bản:
- Ngắt nguồn điện hoàn toàn.
- Lắp MCB vào thanh ray tủ điện.
- Đặt thanh lược đồng vào vị trí cực của MCB.
- Xiết chặt ốc cố định, đảm bảo tiếp xúc chắc chắn.
- Dùng nắp bảo vệ hoặc ốp cách điện.
⚠️ Lưu ý:
- Không cắt thanh lược bằng kéo hoặc dao thường → dùng dụng cụ cắt chuyên dụng.
- Kiểm tra điểm tiếp xúc định kỳ để tránh lỏng gây phát nhiệt.
9. Mua thanh lược đồng 1 pha chính hãng ở đâu?
Để đảm bảo chất lượng – an toàn – đúng thông số, anh em nên chọn đơn vị phân phối uy tín.
TIENDUY.,JSC tự hào là đại lý cung cấp thanh lược đồng CHAEER chính hãng, cùng các thiết bị điện công nghiệp và dân dụng như: máng cáp, quạt tủ điện, biến tần, MCB, MCCB, contactor, relay…
