Trong hệ thống điện gia đình, aptomat (CB – Circuit Breaker) là thiết bị quan trọng giúp bảo vệ toàn bộ đường dây, thiết bị điện và người sử dụng khỏi các sự cố như quá tải, ngắn mạch, rò điện, chập cháy.

Việc lắp đặt aptomat đúng kỹ thuật không chỉ đảm bảo an toàn mà còn giúp hệ thống điện hoạt động ổn định, tiết kiệm điện năng và kéo dài tuổi thọ thiết bị.
Bài viết dưới đây sẽ hướng dẫn chi tiết cách lắp đặt aptomat cho tủ điện dân dụng theo tiêu chuẩn kỹ thuật mới nhất – dễ hiểu, an toàn và chuyên nghiệp.

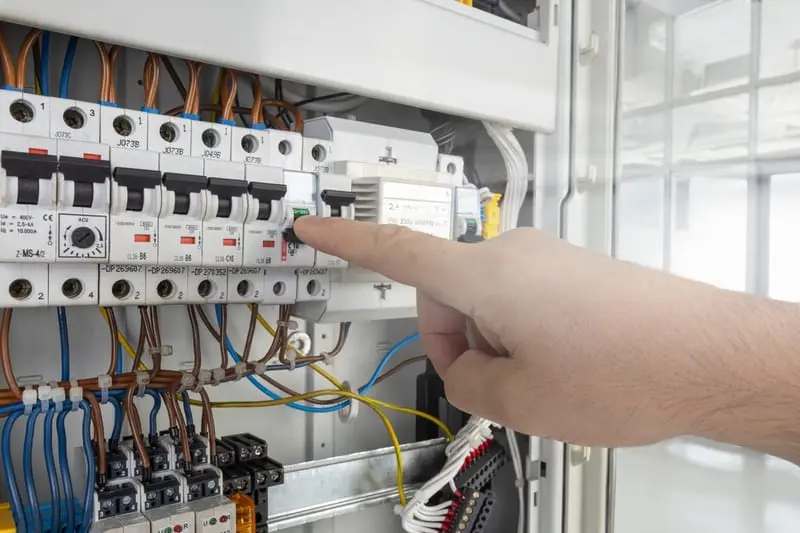

Aptomat Là Gì? Lắp Đặt Aptomat Dân Dụng

Aptomat (CB – Circuit Breaker) là thiết bị tự động ngắt mạch điện khi có hiện tượng quá tải, ngắn mạch hoặc rò điện.
Thiết bị này thường được lắp trong tủ điện tổng hoặc tủ nhánh để bảo vệ từng khu vực hoặc toàn bộ hệ thống điện.

Trong tủ điện dân dụng, aptomat giúp:

• Ngắt điện khi có dòng điện vượt quá giới hạn an toàn.
• Tránh cháy nổ do chập điện.
• Giảm rủi ro giật điện.
• Dễ dàng thao tác khi cần tách điện để bảo trì thiết bị.

Phân Loại Aptomat Phù Hợp Cho Tủ Điện Gia Đình

Trước khi tiến hành lắp đặt, cần xác định loại aptomat phù hợp với công suất tải và mục đích sử dụng:

Aptomat MCB (Miniature Circuit Breaker)

• Dạng nhỏ gọn, lắp trong tủ điện dân dụng.
• Dòng định mức: 6A – 63A.
• Bảo vệ quá tải, ngắn mạch.
• Thường dùng cho chiếu sáng, ổ cắm, thiết bị điện nhẹ.

Aptomat RCBO (Residual Current Circuit Breaker with Overload)

• Tích hợp bảo vệ quá tải + rò điện.
• Rất phù hợp cho khu vực ẩm ướt như nhà tắm, bếp.
• Đảm bảo an toàn tuyệt đối cho người dùng.

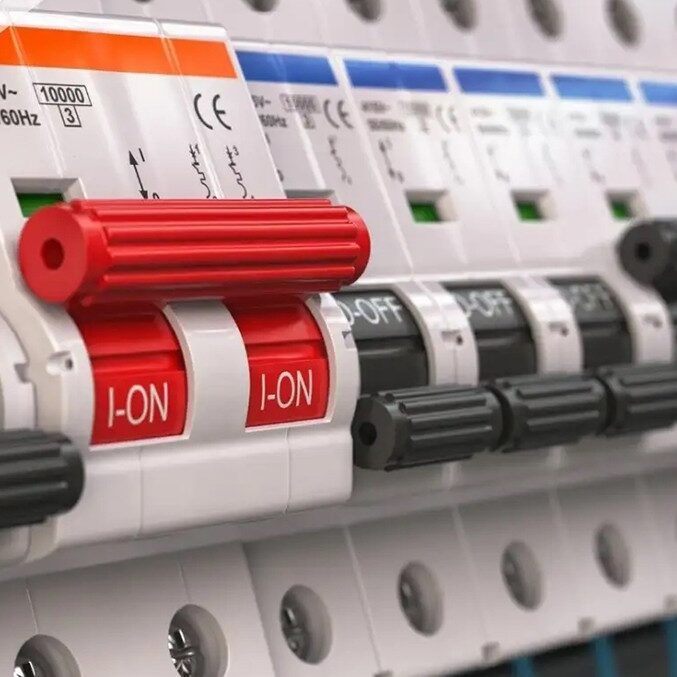

Aptomat Tổng (Main Breaker)

• Lắp ở đầu tủ điện, bảo vệ toàn bộ hệ thống.
• Thường dùng loại MCCB 2P hoặc 4P (tùy pha điện).

Cấu Tạo Cơ Bản Của Aptomat

Aptomat gồm các bộ phận chính:

• Cần gạt ON/OFF: điều khiển đóng – ngắt mạch.
• Tiếp điểm điện: cho dòng điện đi qua khi aptomat bật.
• Thanh lưỡng kim: ngắt mạch khi quá tải (tác động nhiệt).
• Cuộn dây từ: ngắt mạch tức thời khi ngắn mạch (tác động từ).
• Vỏ cách điện: đảm bảo an toàn khi thao tác.

Chuẩn Bị Trước Khi Lắp Đặt

Trước khi tiến hành lắp aptomat, cần chuẩn bị đầy đủ:

• Aptomat phù hợp công suất tải.
• Dây điện đạt tiêu chuẩn (VCm, CV, Cadivi hoặc tương đương).
• Thanh cái đồng (thanh lược đồng) để kết nối các aptomat tép.
• Tua vít, kìm tuốt dây, đồng hồ đo điện áp.
• Găng tay cách điện và kính bảo hộ.

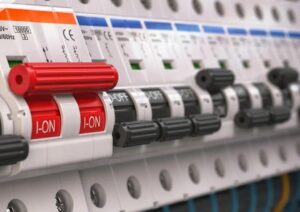

Hướng Dẫn Lắp Đặt Aptomat Chuẩn Kỹ Thuật

Bước 1: Xác Định Vị Trí Lắp Đặt

• Chọn tủ điện nhựa hoặc kim loại có nắp đậy kín.
• Vị trí lắp đặt nên ở nơi khô ráo, thoáng mát, cách sàn tối thiểu 1.4m.
• Hạn chế lắp gần nguồn nước hoặc nơi dễ ẩm mốc.


Bước 2: Phân Bố Sơ Đồ Mạch Điện

• Aptomat tổng (Main) → đặt đầu nguồn.
• Các aptomat nhánh (MCB, RCBO) → phân chia theo khu vực:

  • Aptomat 1: Phòng khách, chiếu sáng.
  • Aptomat 2: Phòng ngủ, ổ cắm.
  • Aptomat 3: Bếp, thiết bị công suất lớn (bình nóng lạnh, điều hòa).


Bước 3: Đấu Nguồn Vào Aptomat

• Ngắt toàn bộ nguồn điện trước khi thao tác.
• Kết nối dây pha (L) vào cực đầu vào aptomat.
• Dây trung tính (N) và dây nối đất (PE) nối đúng vị trí trên thanh cái.
• Dùng ốc siết chặt dây, tránh lỏng gây phát nhiệt.

Bước 4: Kết Nối Các Aptomat Nhánh

• Dùng thanh lược đồng 1P, 2P hoặc 3P để đấu nối các aptomat song song.
• Thanh lược giúp đảm bảo tiếp xúc chắc chắn, đồng đều nguồn điện, và dễ bảo trì.
• Nối dây ra tải (đèn, ổ cắm, thiết bị điện) theo đúng thứ tự mạch.

Bước 5: Kiểm Tra Và Đóng Điện

• Dùng đồng hồ đo điện áp kiểm tra trước khi cấp điện.
• Bật aptomat tổng, sau đó bật từng aptomat nhánh.
• Đảm bảo không có tia lửa hoặc hiện tượng nóng dây.
• Kiểm tra aptomat có hoạt động đúng khi thử quá tải hoặc rò điện.

Lưu Ý Khi Lắp Đặt Aptomat

• Tuyệt đối ngắt điện nguồn trước khi đấu nối.
• Không sử dụng dây điện kém chất lượng – dễ chảy, cháy nổ.
• Chọn aptomat đúng dòng định mức (In) theo thiết bị sử dụng.
• Không “nối tạm” hoặc đấu dây trực tiếp không qua aptomat.
• Nếu không chắc chắn, nên nhờ kỹ thuật viên điện chuyên nghiệp lắp đặt.

Những Lỗi Thường Gặp Khi Lắp Aptomat

Cách Bảo Dưỡng Aptomat Sau Khi Lắp Đặt

• Kiểm tra định kỳ 6 tháng/lần: vệ sinh, siết chặt các đầu nối.
• Thử thao tác ON/OFF: đảm bảo aptomat hoạt động trơn tru.
• Quan sát hiện tượng nhảy bất thường: có thể do tải vượt định mức.
• Thay aptomat mới khi có dấu hiệu nóng, mùi khét hoặc rạn nứt vỏ.
