Tủ điều khiển trung tâm (MCC) đóng vai trò như bộ não quản lý toàn bộ hệ thống động cơ điện tại các nhà máy sản xuất. Theo Tiêu chuẩn Quốc gia (TCVN), việc thiết kế và lắp đặt tủ MCC phải tuân thủ nghiêm ngặt các quy định về khả năng chịu dòng ngắn mạch và tản nhiệt để đảm bảo an toàn cháy nổ. Trong các khu công nghiệp lớn, hệ thống này giúp tập trung hóa khâu vận hành, giảm thiểu rủi ro quá tải cho hàng loạt dây chuyền tải nặng. Bên cạnh đó, các thiết bị đóng cắt và rơ le bảo vệ bên trong tủ cần đáp ứng các tiêu chuẩn khắt khe về độ bền cách điện (theo Ủy ban Kỹ thuật Điện Quốc tế – IEC). Sự phát triển của các dòng tủ MCC thông minh hiện nay đang giúp doanh nghiệp tối ưu hóa không gian, rút ngắn thời gian bảo trì và nâng cao hiệu suất sản xuất toàn diện.

1. Tổng quan về tủ điều khiển trung tâm MCC trong hệ thống điện

Tủ điều khiển trung tâm đóng vai trò như một trung tâm đầu não, chịu trách nhiệm phân phối điện và điều khiển toàn bộ hệ thống động cơ trong nhà máy. Việc hiểu rõ bản chất và cấu tạo của thiết bị này là nền tảng để xây dựng một mạng lưới điện công nghiệp an toàn và hiệu quả.

1.1. Khái niệm tủ MCC là gì?

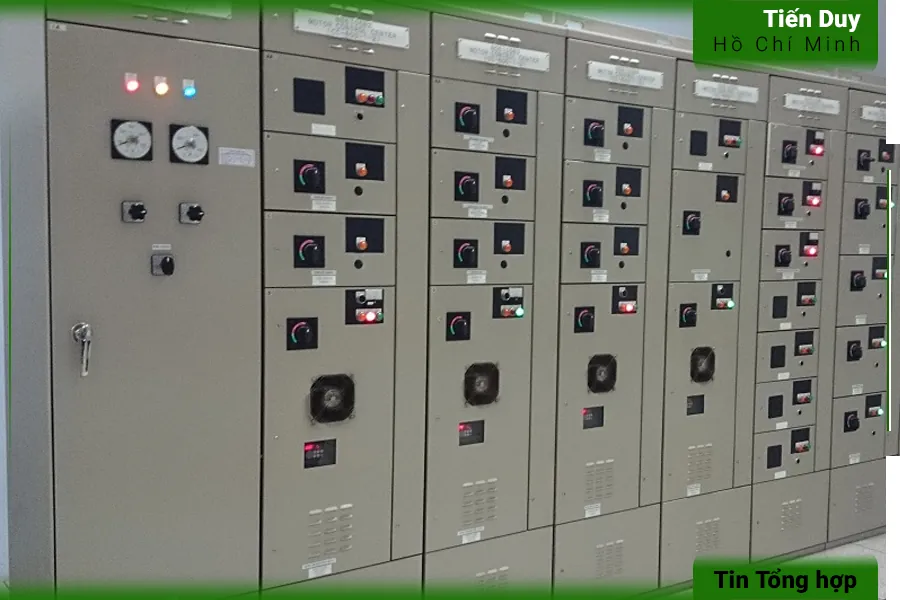

Tủ điều khiển trung tâm, hay còn được gọi tắt là tủ MCC, là một tổ hợp các thiết bị đóng cắt và điều khiển được lắp ráp chung trong một vỏ tủ lớn. Chức năng chính của hệ thống này là cung cấp nguồn điện động lực và giám sát quá trình vận hành của nhiều động cơ điện cùng một lúc. Thay vì phân tán các bộ khởi động ở từng vị trí máy móc riêng lẻ, tủ MCC tập trung toàn bộ chúng vào một khu vực duy nhất để dễ dàng quản lý. Thiết kế này giúp các kỹ sư vận hành có cái nhìn tổng quan về trạng thái hoạt động của toàn bộ dây chuyền sản xuất. Sự ra đời của tủ MCC đã giải quyết triệt để bài toán về không gian và sự phức tạp trong việc đi dây cáp điện tại các nhà máy hiện đại.

Một hệ thống MCC hoàn chỉnh thường bao gồm nhiều khoang tủ đứng ghép nối tiếp với nhau thông qua hệ thống thanh cái đồng truyền tải điện năng. Mỗi khoang tủ lại được chia thành nhiều ngăn nhỏ độc lập, tương ứng với một cụm thiết bị điều khiển cho một động cơ cụ thể. Sự cô lập giữa các ngăn giúp ngăn chặn hiện tượng phóng điện hồ quang lây lan khi xảy ra sự cố ngắn mạch ở một module bất kỳ. Nhờ cấu trúc module hóa này, việc mở rộng quy mô hệ thống trong tương lai trở nên vô cùng đơn giản và không làm gián đoạn hoạt động của các thiết bị hiện hữu. Đây chính là ưu điểm vượt trội khiến tủ MCC trở thành tiêu chuẩn bắt buộc trong các dự án công nghiệp quy mô lớn.

1.2. Cấu tạo cơ bản của một hệ thống MCC tiêu chuẩn

Cấu tạo cốt lõi của một hệ thống MCC tiêu chuẩn bao gồm các thành phần chính sau đây:

• Khung vỏ tủ được chế tạo từ thép mạ kẽm hoặc sơn tĩnh điện, có khả năng chịu lực cơ học và chống ăn mòn tốt.
• Hệ thống thanh cái chính và thanh cái nhánh làm bằng đồng nguyên chất, đảm nhiệm vai trò phân phối dòng điện lớn đến từng ngăn điều khiển.
• Các thiết bị đóng cắt và bảo vệ như aptomat, rơ le nhiệt, cầu chì, giúp ngắt mạch tự động khi phát hiện quá tải hoặc ngắn mạch.
• Các thiết bị điều khiển và giao tiếp bao gồm khởi động từ, biến tần, khởi động mềm, đèn báo và nút nhấn vận hành.

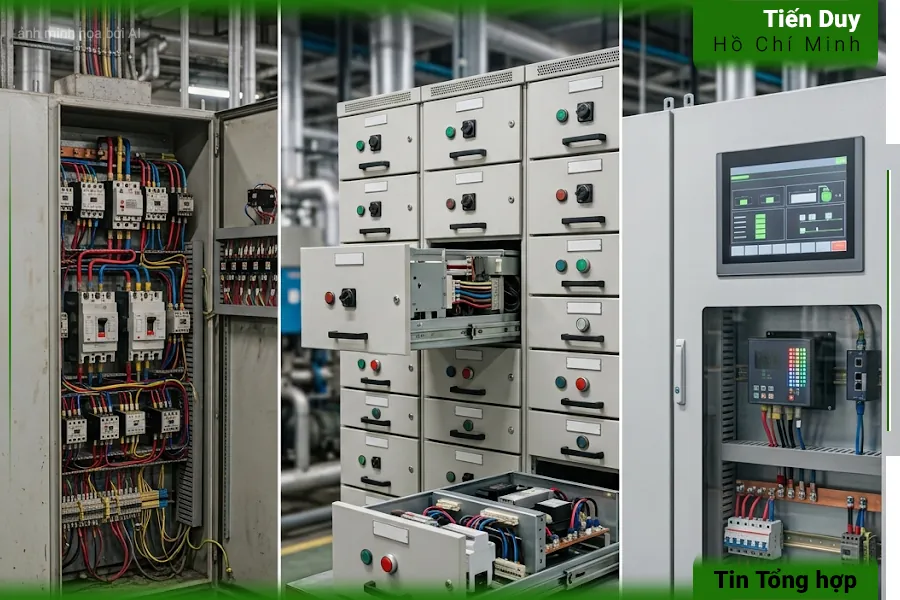

2. Phân loại tủ điều khiển trung tâm phổ biến trên thị trường

Tùy thuộc vào yêu cầu kỹ thuật và ngân sách đầu tư, các nhà sản xuất đã phát triển nhiều dòng tủ MCC khác nhau để đáp ứng nhu cầu đa dạng của thị trường. Mỗi loại tủ đều sở hữu những đặc tính thiết kế riêng biệt, mang lại những lợi ích vận hành đặc thù cho từng mô hình nhà máy.

2.1. Tủ MCC dạng cố định truyền thống

Tủ MCC dạng cố định là phiên bản truyền thống và được sử dụng phổ biến nhất trong các nhà máy công nghiệp vừa và nhỏ. Trong thiết kế này, toàn bộ các thiết bị đóng cắt, rơ le và khởi động từ đều được bắt vít trực tiếp lên tấm gá lắp bên trong vỏ tủ. Các đầu dây cáp động lực và cáp điều khiển cũng được đấu nối cố định vào các cầu đấu dây mà không có cơ cấu tháo lắp nhanh. Ưu điểm lớn nhất của dòng tủ này là chi phí đầu tư ban đầu thấp, cấu tạo đơn giản và dễ dàng tìm kiếm vật tư thay thế trên thị trường. Sự chắc chắn trong kết cấu cơ khí cũng giúp tủ cố định chịu được môi trường rung lắc mạnh trong thời gian dài.

Tuy nhiên, nhược điểm lớn nhất của tủ MCC cố định nằm ở quá trình bảo trì và khắc phục sự cố kỹ thuật. Khi một bộ khởi động bị hỏng, kỹ thuật viên bắt buộc phải cắt điện toàn bộ khoang tủ đó để tiến hành tháo gỡ và thay thế linh kiện. Việc đấu nối lại hàng chục sợi cáp điện trong không gian chật hẹp đòi hỏi rất nhiều thời gian và sự tỉ mỉ để tránh sai sót. Quá trình này làm gián đoạn hoạt động của nhiều động cơ khác cùng chung nguồn cấp, gây ảnh hưởng trực tiếp đến năng suất của dây chuyền. Do đó, loại tủ này thường chỉ phù hợp với những hệ thống không yêu cầu tính liên tục tuyệt đối trong vận hành.

2.2. Tủ MCC dạng ngăn kéo linh hoạt

Tủ MCC dạng ngăn kéo là một bước tiến vượt bậc về mặt thiết kế cơ khí, mang lại sự linh hoạt tối đa cho người sử dụng. Mỗi bộ khởi động động cơ được lắp ráp hoàn chỉnh trên một module dạng khay kéo, có thể dễ dàng rút ra hoặc đẩy vào như một ngăn kéo tủ tài liệu. Các module này kết nối với hệ thống thanh cái chính và mạch điều khiển thông qua các cụm tiếp điểm dạng ngàm kẹp chuyên dụng. Thiết kế thông minh này cho phép cách ly hoàn toàn một cụm thiết bị đang gặp sự cố ra khỏi hệ thống mà không cần phải cắt điện nguồn tổng. Sự an toàn của người vận hành được nâng lên mức tối đa nhờ cơ cấu khóa liên động cơ khí, ngăn chặn việc rút ngăn kéo khi aptomat đang ở trạng thái đóng.

Khả năng thay thế nóng chính là giá trị cốt lõi khiến tủ MCC ngăn kéo được ưa chuộng tại các nhà máy công nghiệp nặng. Khi xảy ra hỏng hóc, kỹ thuật viên chỉ mất vài phút để rút module lỗi ra và thay thế bằng một module dự phòng tương đương. Dây chuyền sản xuất gần như không bị gián đoạn, giúp doanh nghiệp tiết kiệm được hàng tỷ đồng từ việc giảm thiểu thời gian chết của máy móc. Mặc dù chi phí đầu tư ban đầu cho hệ thống này cao hơn đáng kể so với tủ cố định, nhưng hiệu quả kinh tế mang lại trong dài hạn là vô cùng rõ rệt. Đây là giải pháp tiêu chuẩn cho các ngành công nghiệp liên tục như xi măng, lọc hóa dầu và sản xuất giấy.

2.3. Tủ MCC thông minh tích hợp mạng truyền thông

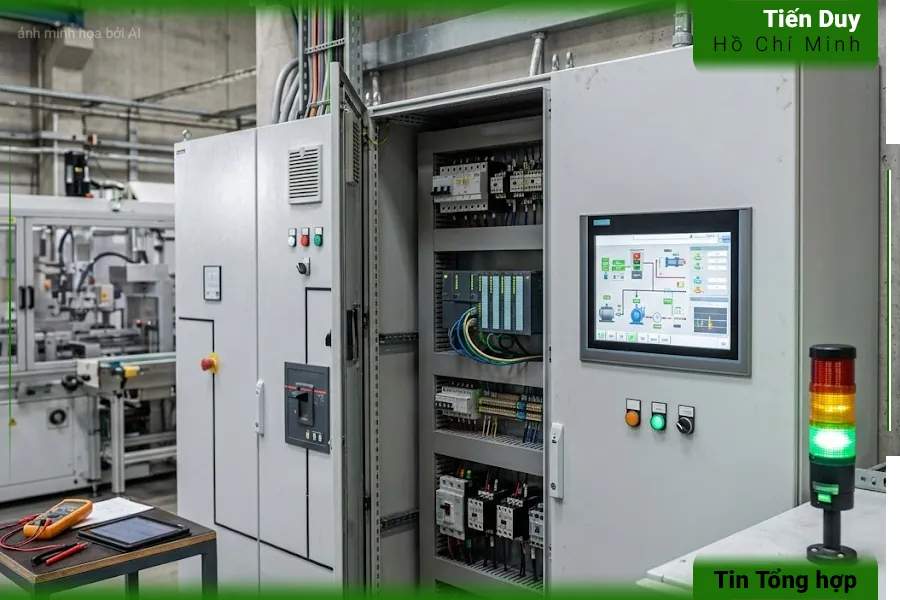

Tủ MCC thông minh là thế hệ mới nhất, kết hợp giữa phần cứng đóng cắt truyền thống và công nghệ vi xử lý hiện đại. Thay vì sử dụng hệ thống dây dẫn điều khiển chằng chịt, các module trong tủ thông minh giao tiếp với nhau và với hệ thống điều khiển trung tâm thông qua mạng truyền thông công nghiệp. Các rơ le điện cơ truyền thống được thay thế bằng các rơ le điện tử đa chức năng, có khả năng đo lường chính xác dòng điện, điện áp và nhiệt độ của từng động cơ. Dữ liệu vận hành được truyền về phòng điều khiển theo thời gian thực, giúp các kỹ sư dễ dàng giám sát và chẩn đoán sớm các dấu hiệu bất thường. Việc ứng dụng tủ MCC thông minh giúp tối giản hóa quá trình đi dây, giảm thiểu sai sót đấu nối và nâng cao độ tin cậy của toàn bộ hệ thống điện.

3. Vai trò cốt lõi của tủ MCC tại các khu công nghiệp quy mô lớn

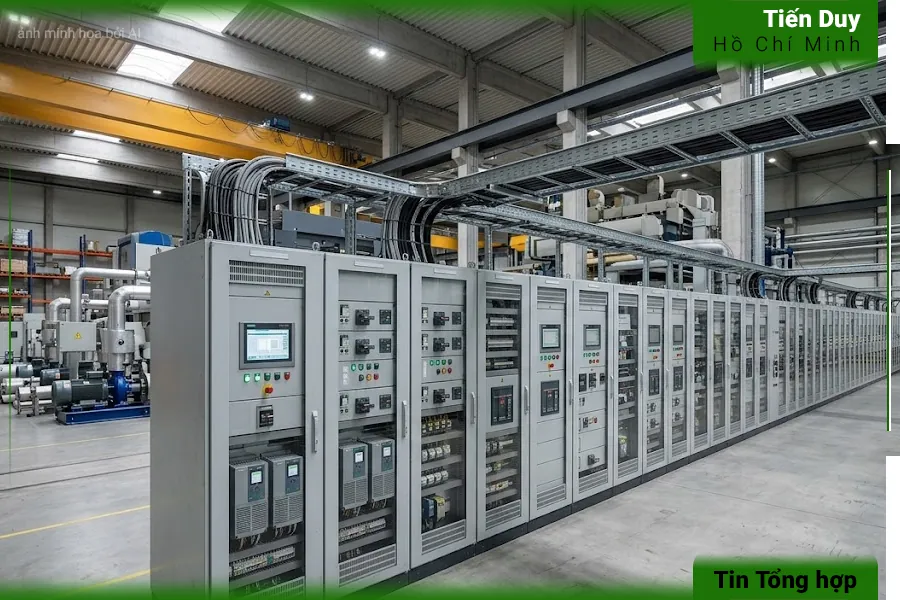

Tại các khu công nghiệp quy mô lớn, số lượng động cơ điện có thể lên tới hàng ngàn chiếc, trải rộng trên một diện tích mặt bằng khổng lồ. Việc ứng dụng tủ điều khiển trung tâm mang lại những giá trị cốt lõi không thể thay thế trong công tác quản lý và vận hành.

3.1. Quản lý và điều khiển tập trung hàng loạt động cơ

Vai trò quan trọng nhất của tủ MCC là khả năng tập trung hóa toàn bộ quyền điều khiển các động cơ về một khu vực duy nhất. Trong các nhà máy lớn, việc bố trí các tủ điện nhỏ lẻ tại từng vị trí máy móc sẽ gây ra sự phân tán và khó khăn trong việc đồng bộ hóa hoạt động. Tủ MCC giải quyết vấn đề này bằng cách gom tất cả các bộ khởi động vào một phòng điều khiển trung tâm, cách ly hoàn toàn với môi trường khói bụi và hóa chất của xưởng sản xuất. Kỹ thuật viên có thể dễ dàng khởi động, dừng hoặc điều chỉnh tốc độ của bất kỳ động cơ nào chỉ thông qua các thao tác tại mặt tủ. Sự tập trung này tạo điều kiện thuận lợi cho việc tích hợp hệ thống với các phần mềm quản lý tự động hóa cấp cao.

Việc quản lý tập trung còn giúp doanh nghiệp kiểm soát chặt chẽ quy trình khởi động tuần tự của các dây chuyền phức tạp. Khi một hệ thống bao gồm nhiều băng tải và máy nghiền liên kết với nhau, việc khởi động sai thứ tự có thể gây ra hiện tượng ùn ứ vật liệu hoặc quá tải cục bộ. Tủ MCC cho phép thiết lập các mạch khóa chéo liên động, đảm bảo động cơ phía sau chỉ được phép chạy khi động cơ phía trước đã đạt tốc độ định mức. Sự phối hợp nhịp nhàng này giúp hệ thống vận hành trơn tru, giảm thiểu các cú sốc cơ học và điện học lên lưới điện nhà máy. Đây là yếu tố then chốt để duy trì sự ổn định của toàn bộ chuỗi cung ứng sản xuất.

3.2. Bảo vệ an toàn cho hệ thống tải điện nặng

Bảo vệ an toàn cho hệ thống tải điện nặng là một nhiệm vụ sống còn mà tủ MCC phải đảm nhận trong suốt vòng đời hoạt động. Các động cơ công suất lớn khi khởi động thường tạo ra dòng điện lớn gấp nhiều lần dòng định mức, gây sụt áp lưới điện và sinh ra nhiệt lượng khổng lồ. Tủ MCC được trang bị các thiết bị bảo vệ chuyên dụng như rơ le nhiệt, thiết bị chống mất pha và aptomat dòng rò để giám sát liên tục các thông số này. Khi phát hiện dòng điện vượt ngưỡng an toàn hoặc có dấu hiệu kẹt rotor, hệ thống sẽ tự động ngắt nguồn cấp ngay lập tức để bảo vệ cuộn dây động cơ khỏi nguy cơ cháy nổ. Nhờ lớp lá chắn vững chắc này, các thiết bị đắt tiền luôn được vận hành trong vùng an toàn, hạn chế tối đa thiệt hại về tài sản cho doanh nghiệp.

3.3. Tối ưu hóa không gian lắp đặt tại nhà xưởng

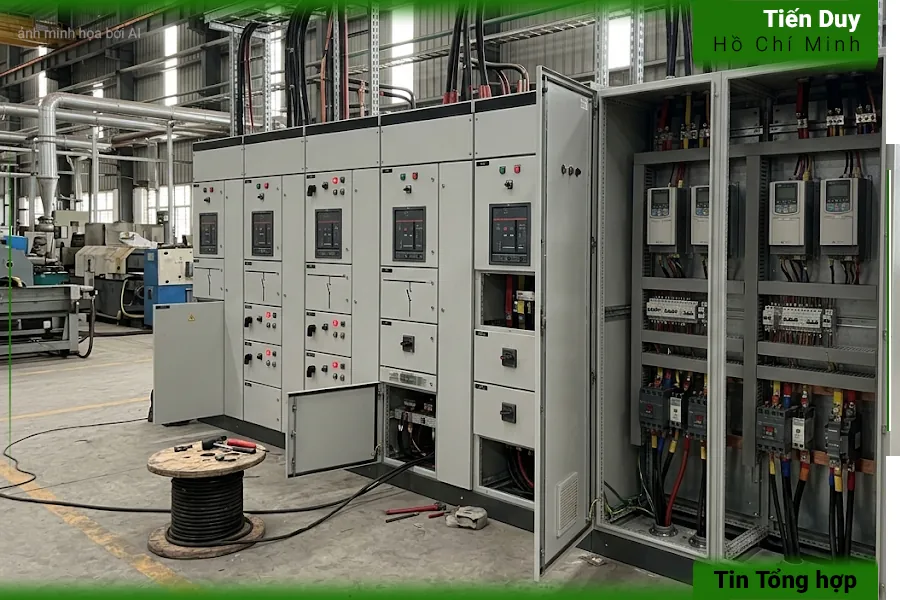

Tối ưu hóa không gian lắp đặt là một lợi ích kinh tế to lớn mà hệ thống MCC mang lại cho các chủ đầu tư nhà xưởng. Thiết kế dạng module xếp chồng lên nhau giúp tủ MCC chứa được một số lượng lớn các bộ khởi động trong một diện tích mặt sàn rất nhỏ. Thay vì phải xây dựng nhiều bệ móng và kéo hàng ngàn mét cáp điện phân tán khắp nhà máy, toàn bộ hệ thống điện động lực được quy hoạch gọn gàng vào một phòng kỹ thuật chuyên biệt. Việc giảm thiểu chiều dài cáp điện không chỉ tiết kiệm chi phí vật tư mà còn làm giảm đáng kể tổn hao điện năng trên đường truyền. Không gian xưởng sản xuất được giải phóng hoàn toàn, tạo điều kiện thuận lợi cho việc bố trí máy móc và đường đi lại của xe nâng hàng.

3.4. Rút ngắn thời gian khắc phục sự cố kỹ thuật

Việc sử dụng tủ MCC giúp rút ngắn đáng kể thời gian khắc phục sự cố kỹ thuật nhờ những đặc điểm ưu việt sau:

• Cấu trúc phân chia ngăn rõ ràng giúp kỹ thuật viên khoanh vùng và xác định chính xác vị trí thiết bị đang gặp lỗi.
• Hệ thống đèn báo và đồng hồ đo lường hiển thị trực quan trạng thái hoạt động, hỗ trợ quá trình chẩn đoán nguyên nhân nhanh chóng.
• Thiết kế dạng ngăn kéo cho phép thay thế nóng các module hỏng hóc chỉ trong vài phút mà không cần cắt điện toàn hệ thống.

4. Các tiêu chuẩn thiết kế và lắp đặt tủ MCC bắt buộc tuân thủ

Để đảm bảo an toàn tuyệt đối cho người vận hành và thiết bị, quá trình thiết kế tủ MCC phải tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật trong nước và quốc tế. Những tiêu chuẩn này là thước đo bắt buộc để đánh giá chất lượng của một hệ thống điện công nghiệp.

4.1. Yêu cầu về vỏ tủ và khả năng chịu dòng ngắn mạch

Vỏ tủ MCC phải được thiết kế với độ dày và kết cấu cơ khí đủ vững chắc để chịu đựng được các tác động lực từ môi trường bên ngoài. Theo Tiêu chuẩn Quốc gia, vỏ bọc kim loại phải đạt cấp bảo vệ tối thiểu để ngăn chặn sự xâm nhập của bụi bẩn và các vật thể rắn có kích thước lớn. Đồng thời, hệ thống cửa tủ và bản lề phải được gia cố đặc biệt để chịu được áp suất cực lớn sinh ra khi xảy ra vụ nổ hồ quang điện bên trong. Các khoang chứa thiết bị phải được cách ly với nhau bằng các vách ngăn kim loại để ngăn chặn ngọn lửa và khí độc lây lan sang các module lân cận. Việc tuân thủ các quy định về kết cấu vỏ bọc là lớp phòng ngự đầu tiên để bảo vệ tính mạng của nhân viên bảo trì.

Khả năng chịu dòng ngắn mạch của hệ thống thanh cái đồng là một thông số kỹ thuật mang tính sống còn đối với tủ MCC. Khi xảy ra sự cố chạm chập, dòng điện ngắn mạch có thể tăng vọt lên hàng chục ngàn ampe, sinh ra lực từ động khổng lồ bẻ cong các thanh đồng dẫn điện. Do đó, kích thước thanh cái và khoảng cách giữa các gối đỡ cách điện phải được tính toán chính xác để chịu đựng được lực cơ học này trong thời gian aptomat chưa kịp ngắt mạch. Các điểm nối giữa thanh cái chính và thanh cái nhánh phải được siết chặt bằng cờ lê lực và bôi mỡ dẫn điện để giảm thiểu điện trở tiếp xúc. Một hệ thống thanh cái đạt chuẩn sẽ đảm bảo dòng điện được phân phối ổn định và an toàn trong mọi điều kiện vận hành khắc nghiệt nhất.

4.2. Tiêu chuẩn lựa chọn thiết bị đóng cắt và bảo vệ

Việc lựa chọn các thiết bị đóng cắt và bảo vệ bên trong tủ MCC đòi hỏi sự am hiểu sâu sắc về đặc tính tải của từng loại động cơ. Theo Ủy ban Kỹ thuật Điện Quốc tế, các aptomat và khởi động từ phải có dòng cắt ngắn mạch định mức lớn hơn dòng điện ngắn mạch lớn nhất có thể xảy ra tại vị trí lắp đặt. Thiết bị bảo vệ phải có khả năng phối hợp nhịp nhàng với nhau, đảm bảo nguyên tắc chọn lọc để chỉ ngắt đúng phần mạch điện đang bị lỗi. Đối với các động cơ tải nặng, cần sử dụng thêm các rơ le bảo vệ quá tải nhiệt có chức năng bù nhiệt độ môi trường để tránh hiện tượng nhảy áp sai lệch. Sự lựa chọn thiết bị chuẩn xác giúp hệ thống phản ứng nhanh nhạy với các sự cố bất thường, bảo vệ động cơ khỏi những hư hỏng không đáng có.

Độ bền cách điện của các thiết bị bên trong tủ cũng là một yếu tố quan trọng được quy định chặt chẽ trong các tiêu chuẩn kỹ thuật. Các vật liệu cách điện như nhựa tổng hợp, gốm sứ phải có khả năng chịu được điện áp xung lớn và không bị suy giảm đặc tính khi hoạt động trong môi trường nhiệt độ cao. Khoảng cách rò điện và khoảng cách khe hở không khí giữa các pha mang điện phải được duy trì ở mức an toàn tuyệt đối để ngăn ngừa hiện tượng phóng điện bề mặt. Các kỹ sư kiểm định thường sử dụng máy đo điện trở cách điện cao áp để thử nghiệm toàn bộ hệ thống trước khi cho phép đóng điện vận hành chính thức. Việc tuân thủ nghiêm ngặt các tiêu chuẩn cách điện giúp loại bỏ hoàn toàn nguy cơ rò rỉ dòng điện, đảm bảo an toàn tuyệt đối cho người sử dụng.

5. Xu hướng ứng dụng công nghệ tự động hóa vào hệ thống MCC

Sự phát triển mạnh mẽ của cuộc cách mạng công nghiệp lần thứ tư đang làm thay đổi hoàn toàn diện mạo của các hệ thống tủ điều khiển trung tâm truyền thống. Các nhà sản xuất đang tập trung tích hợp công nghệ Internet vạn vật vào từng module điều khiển, biến tủ MCC thành một nút mạng thông minh trong hệ sinh thái nhà máy số. Các cảm biến siêu nhỏ được gắn trực tiếp lên thanh cái và thiết bị đóng cắt để liên tục thu thập dữ liệu về nhiệt độ, độ ẩm và chất lượng điện năng. Dữ liệu này được truyền lên nền tảng điện toán đám mây, nơi các thuật toán trí tuệ nhân tạo sẽ phân tích và dự đoán trước các nguy cơ hỏng hóc tiềm ẩn. Sự chuyển dịch từ bảo trì khắc phục sang bảo trì dự đoán giúp doanh nghiệp tiết kiệm được nguồn lực khổng lồ và tối ưu hóa vòng đời của thiết bị.

Bên cạnh khả năng kết nối, xu hướng sử dụng các thiết bị điều khiển động cơ tiết kiệm năng lượng cũng đang được áp dụng rộng rãi trong các tủ MCC thế hệ mới. Các bộ khởi động từ trực tiếp đang dần được thay thế bằng biến tần và khởi động mềm để kiểm soát chính xác dòng điện khởi động và tốc độ vòng quay. Việc điều chỉnh tốc độ động cơ linh hoạt theo nhu cầu thực tế của tải giúp giảm thiểu đáng kể lượng điện năng tiêu thụ vô ích. Hơn nữa, quá trình khởi động êm ái còn làm giảm các ứng suất cơ học lên hệ thống truyền động, kéo dài tuổi thọ cho dây curoa, hộp số và vòng bi. Đây là một bước tiến quan trọng giúp các nhà máy công nghiệp đáp ứng các tiêu chuẩn khắt khe về phát thải carbon và phát triển bền vững.

Việc ứng dụng công nghệ tự động hóa vào hệ thống MCC trong tương lai sẽ mang lại những đột phá kỹ thuật đáng chú ý như:

• Khả năng tự động cấu hình và nhận diện thiết bị mới khi cắm module vào hệ thống mà không cần lập trình thủ công.
• Tích hợp công nghệ thực tế tăng cường giúp kỹ thuật viên quan sát thông số vận hành ảo ngay trên bề mặt vỏ tủ vật lý.
• Hệ thống tự động điều chỉnh các thông số bảo vệ dựa trên việc học hỏi thói quen vận hành thực tế của từng dây chuyền tải.
