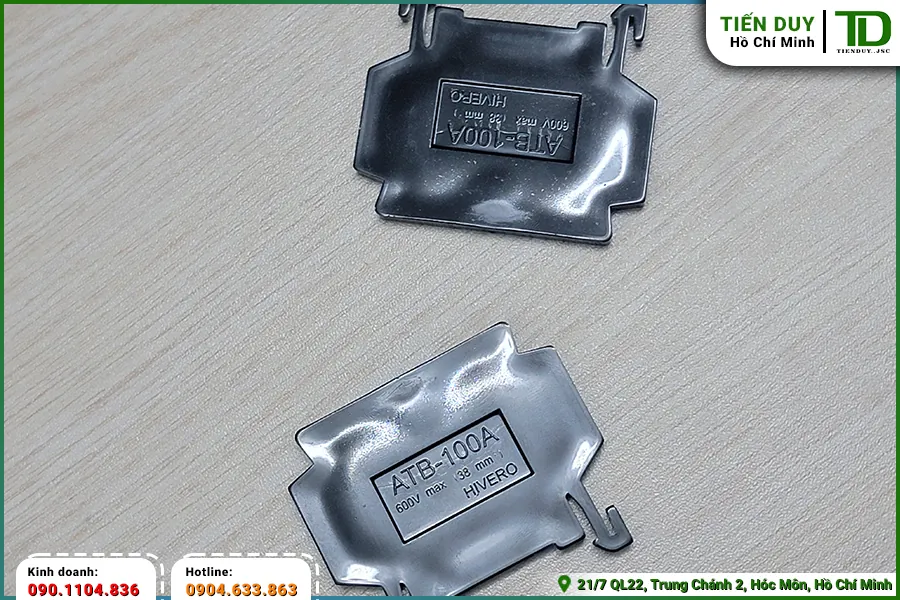

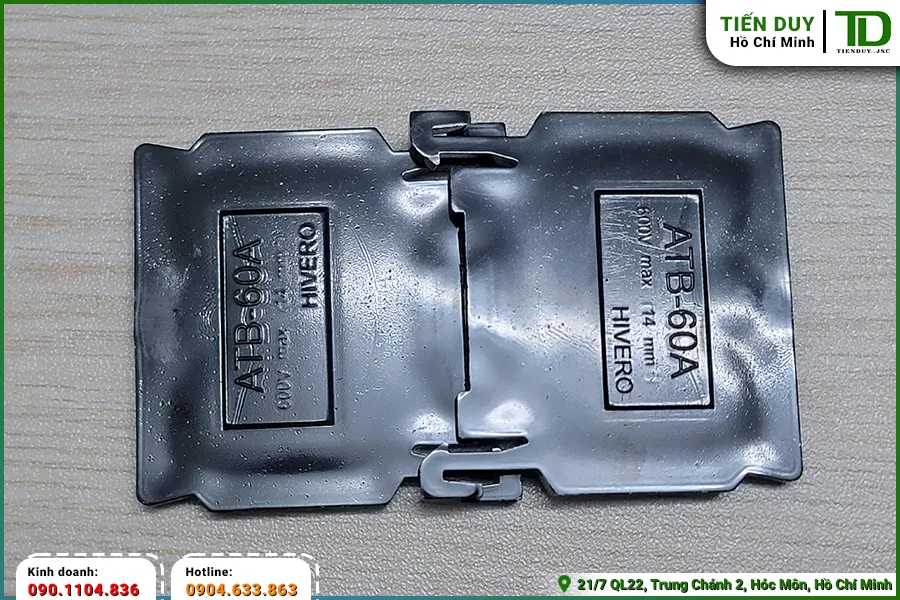

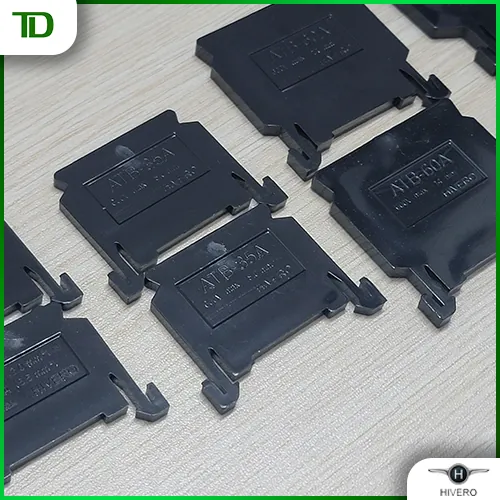

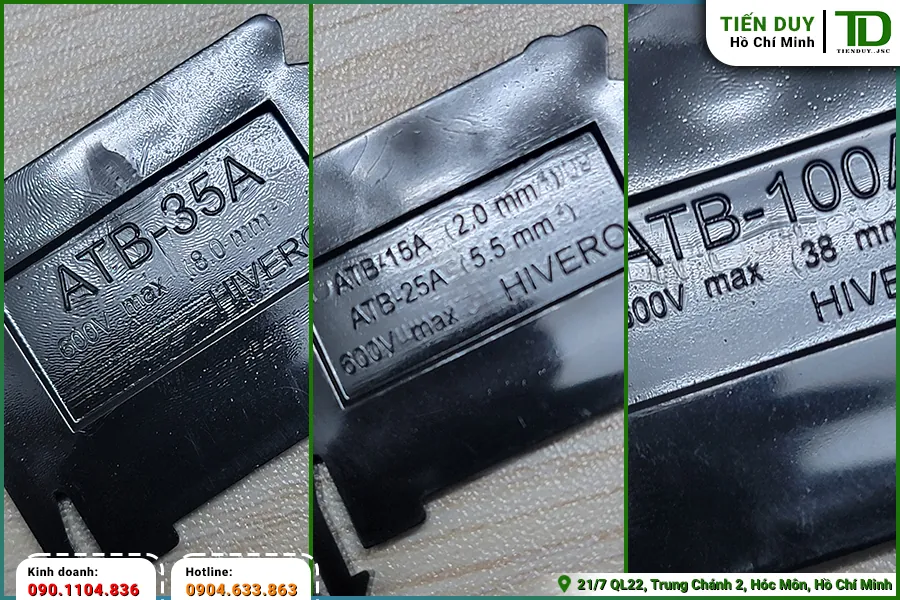

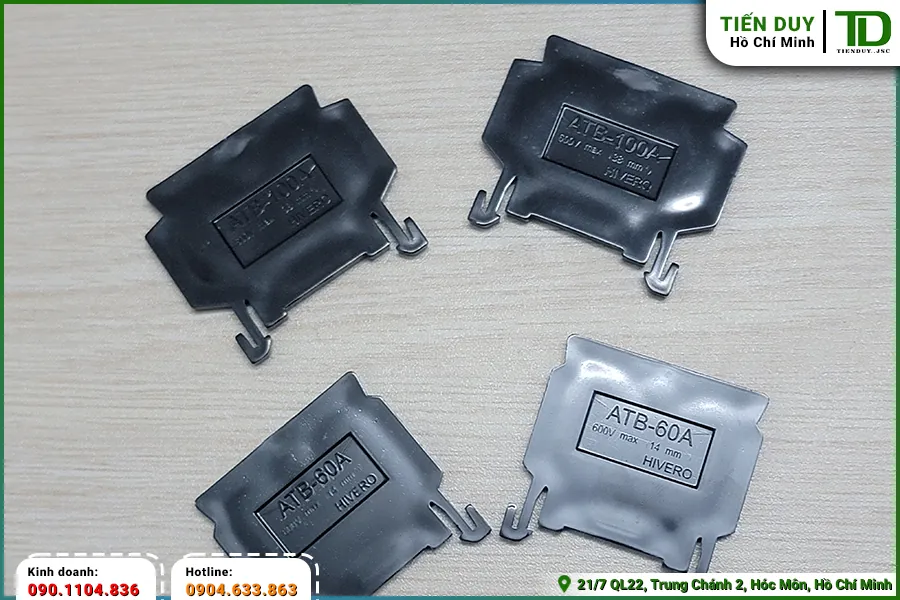

Nắp chặn nhựa Hivero (dòng ATB-S) là phụ kiện bắt buộc dùng để che kín mặt hở của cầu đấu mắt rời, đảm bảo an toàn cách điện trong tủ bảng điện. Nhóm sản phẩm này bao gồm các mã phổ biến như ATB-S10, ATB-S15, ATB-S35, ATB-S60, ATB-S100 cho domino 1 tầng và ATB-S15W cho domino 2 tầng. Sản phẩm được ép phun từ nhựa kỹ thuật chống cháy, có biên dạng đúc chính xác khớp hoàn toàn với từng mã cầu đấu tương ứng. Việc ứng dụng nắp chặn nhựa Hivero tại các khu công nghiệp thuộc TP.HCM giúp triệt tiêu rủi ro phóng điện chéo, bảo vệ người vận hành và đáp ứng các tiêu chuẩn nghiệm thu khắt khe nhất.



1. Giới thiệu chung về nắp chặn nhựa Hivero

Nhóm sản phẩm này đóng vai trò như một tấm khiên bảo vệ không thể thiếu trong các hệ thống tủ bảng điện công nghiệp. Thiết bị giúp hoàn thiện cấu trúc vật lý và đảm bảo tiêu chuẩn an toàn cho toàn bộ dải đấu nối.

1.1. Chức năng cách ly an toàn mạch điện

Do đặc thù thiết kế của các loại domino tép rời, module cuối cùng luôn có một mặt bị hở lộ phần lõi đồng dẫn điện ra bên ngoài. Chức năng chính của nắp chặn nhựa Hivero là ốp kín mặt hở này, tạo thành một vách ngăn cách điện hoàn hảo. Sự che chắn này giúp ngăn chặn triệt để nguy cơ người vận hành vô tình chạm tay vào các chi tiết mang điện gây giật. Bên cạnh đó, phụ kiện còn giúp ngăn ngừa bụi bẩn, mạt kim loại hoặc hơi ẩm xâm nhập trực tiếp vào khoang chứa dây.

Việc sử dụng nắp chặn là yêu cầu kỹ thuật bắt buộc để hệ thống đạt được các chứng chỉ an toàn điện công nghiệp. Khi xảy ra sự cố ngắn mạch, vách ngăn nhựa này sẽ đóng vai trò như một lá chắn ngăn chặn tia lửa điện phóng ra ngoài vỏ tủ. Các kỹ sư thiết kế luôn phải tính toán và đưa phụ kiện này vào danh mục vật tư bắt buộc ngay từ giai đoạn bóc tách bản vẽ. Sự cẩn trọng này giúp bảo vệ tính mạng cho đội ngũ bảo trì và duy trì tuổi thọ cho các thiết bị điện tử xung quanh.



1.2. Vị trí lắp đặt trên dải domino

Vị trí tiêu chuẩn để lắp đặt phụ kiện này luôn nằm ở điểm kết thúc của một dải domino ghép nối liên tục. Người thi công sẽ ốp nắp chặn vào mặt hở của mắt ghép cuối cùng trước khi khóa chặt toàn bộ cụm bằng chặn sắt kim loại. Trong một số trường hợp cần phân tách các nhóm tín hiệu khác nhau trên cùng một thanh ray, nắp chặn cũng được sử dụng ở giữa dải để tạo vách ngăn vật lý. Việc bố trí đúng vị trí giúp các nhóm dây dẫn được phân lập rõ ràng, tránh tình trạng nhầm lẫn khi dò mạch. Sự hiện diện của nắp chặn tại các điểm chốt chặn giúp cấu trúc cơ khí của toàn bộ dải đấu nối trở nên vững chắc hơn.

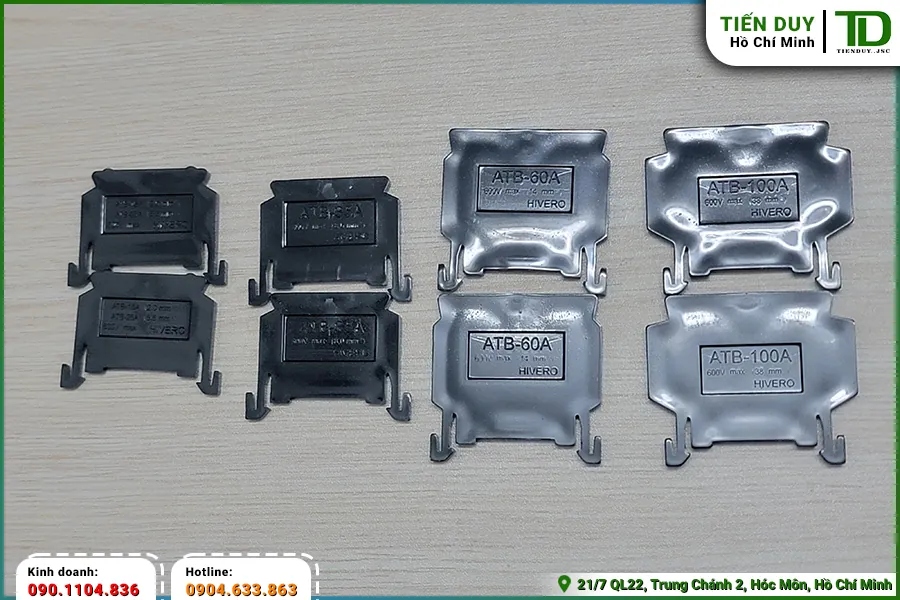

2. Danh sách các mã nắp chặn nhựa Hivero tiêu chuẩn

Nhà sản xuất cung cấp một hệ sinh thái phụ kiện đa dạng, tương thích hoàn toàn với từng kích cỡ của các loại domino tép. Dưới đây là bảng tổng hợp chi tiết các mã hàng đang được phân phối rộng rãi trên thị trường, bao gồm cả loại 1 tầng và 2 tầng.

Bảng 1: Danh sách các mã nắp chặn nhựa Hivero tiêu chuẩn

2.1. Các mã hàng dành cho domino 1 tầng

Đối với các dòng domino tiêu chuẩn một tầng, hãng thiết kế riêng biệt từng loại nắp chặn để đảm bảo độ khít tuyệt đối. Kích thước của mỗi mã nắp chặn nhựa Hivero được gia công tăng dần theo tỷ lệ thuận với khả năng chịu tải của cầu đấu tương ứng. Việc phân loại rõ ràng từ 10A đến 100A giúp người thợ dễ dàng lựa chọn đúng vật tư cho từng cụm mạch điện cụ thể. Sự đa dạng này đáp ứng trọn vẹn các nhu cầu lắp ráp từ mạch điều khiển dòng thấp đến mạch động lực công suất cao.



2.2. Mã hàng chuyên dụng cho domino 2 tầng

Phiên bản domino hai tầng đòi hỏi một loại nắp chặn có biên dạng đặc thù để che phủ toàn bộ cấu trúc xếp chồng phức tạp. Sự khác biệt về chiều cao và độ vát của các tầng đấu dây buộc nhà sản xuất phải đúc một khuôn mẫu hoàn toàn mới mang mã ATB-S15W. Phụ kiện này đóng vai trò then chốt trong việc ngăn chặn hiện tượng phóng điện chéo giữa các tầng tín hiệu liền kề. Người dùng có thể dễ dàng nhận diện mã hàng chuyên dụng này thông qua thiết kế vách ngăn kép độc đáo ôm sát vào thân thiết bị.



2.3. Nguyên tắc tương thích kích thước

Việc lựa chọn mã hàng phải tuân thủ nghiêm ngặt nguyên tắc đồng bộ về mặt kích thước vật lý. Kỹ thuật viên tuyệt đối không được sử dụng mã nắp chặn của dòng 15A để lắp cho dòng 35A vì sẽ để lộ các khe hở nguy hiểm. Ngược lại, việc dùng nắp chặn quá lớn cho domino nhỏ sẽ gây cấn đụng với các thiết bị lân cận trên thanh ray. Sự tương thích hoàn hảo đảm bảo nắp chặn ôm sát vào thân domino để tạo thành một khối hộp liền mạch không tì vết. Do đó, người thiết kế cần tra cứu kỹ catalogue để lên danh sách vật tư phụ kiện chính xác ngay từ giai đoạn bóc tách bản vẽ.



3. Đặc điểm kỹ thuật của nhóm phụ kiện Hivero này

Chất lượng của nắp chặn được quyết định bởi độ chính xác trong khuôn đúc và đặc tính của vật liệu cấu thành. Những yếu tố này đảm bảo phụ kiện hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.

3.1. Biên dạng đúc khuôn chính xác

Mỗi mã sản phẩm đều được sản xuất trên dây chuyền ép phun nhựa hiện đại với hệ thống khuôn đúc có độ dung sai cực thấp. Các đường viền, góc bo và rãnh khuyết trên nắp chặn khớp hoàn toàn với biên dạng mặt hông của mắt ghép domino tương ứng. Sự liền mạch này không chỉ mang lại tính thẩm mỹ cao mà còn loại bỏ mọi khe hở hở sáng có thể gây rò rỉ điện áp. Bề mặt nhẵn mịn của phụ kiện giúp ngăn chặn sự bám dính của các hạt bụi dẫn điện lơ lửng trong không khí.

Khi tìm kiếm các Phụ kiện Hivero chính hãng, người dùng luôn đánh giá cao sự sắc nét và không có ba vớ nhựa dư thừa trên bề mặt sản phẩm. Độ hoàn thiện cơ khí xuất sắc giúp thao tác lắp ráp diễn ra trơn tru mà không cần phải gọt dũa thủ công. Sự khít khao giữa các chi tiết cũng góp phần gia tăng độ cứng vững cho toàn bộ dải đấu nối khi chịu lực ép từ hai bên. Đây là minh chứng rõ nét cho năng lực gia công cơ khí chính xác của nhà sản xuất thiết bị điện hàng đầu.

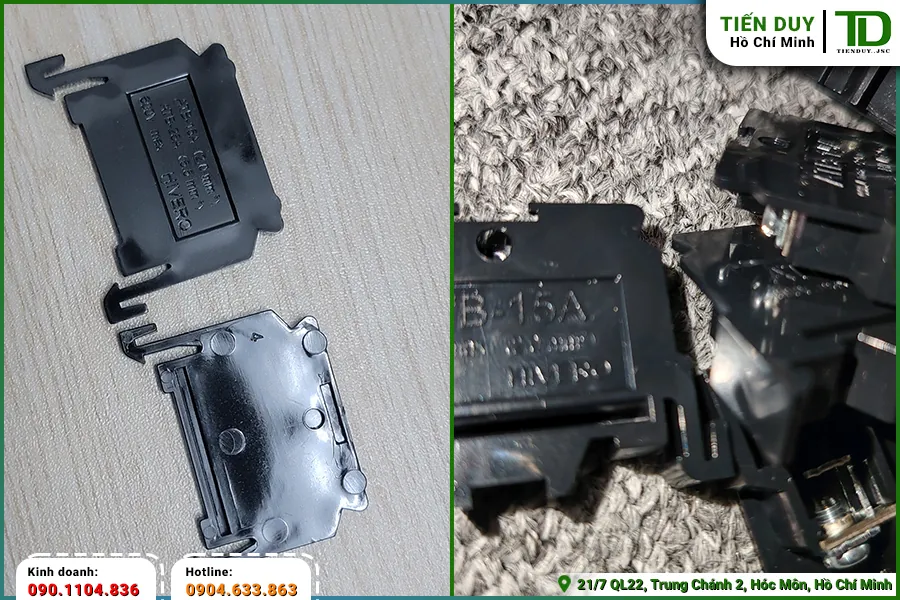

3.2. Cơ cấu ngàm khóa liên kết

Mặt trong của nắp chặn được bố trí các chốt nhựa nhỏ nhô ra, đóng vai trò như những ngàm khóa vật lý. Các chốt này được thiết kế để cắm ngập vào các lỗ định vị tương ứng trên thân của mắt ghép domino cuối cùng. Khi bị ép chặt, cơ cấu ngàm khóa giữ cho nắp chặn bám sát vào dải đấu nối, không bị bung ra khi có lực tác động nhẹ. Thiết kế thông minh này giúp người thợ không cần sử dụng thêm bất kỳ loại keo dán hay ốc vít nào để cố định phụ kiện. Sự liên kết chắc chắn đảm bảo nắp chặn luôn nằm đúng vị trí trong suốt vòng đời hoạt động của tủ điện.



3.3. Vật liệu nhựa kỹ thuật chống cháy

Toàn bộ các mã nắp chặn nhựa Hivero đều được chế tạo từ cùng một loại vật liệu nhựa cách điện cao cấp như thân domino. Hạt nhựa kỹ thuật này mang lại nhiều đặc tính cơ lý vượt trội cho sản phẩm:

• Sở hữu đặc tính chống cháy lan, có khả năng tự dập tắt ngọn lửa trong thời gian ngắn khi xảy ra sự cố.
• Độ cứng cơ học cao giúp nắp chặn chịu được lực ép mạnh từ chặn sắt hai đầu mà không bị nứt vỡ hay biến dạng.
• Bề mặt nhựa có khả năng chống bám bụi và chịu được các loại hóa chất tẩy rửa nhẹ thường dùng trong bảo trì công nghiệp.
• Sự đồng nhất về vật liệu giúp toàn bộ cụm đấu nối duy trì được các tiêu chuẩn an toàn điện một cách đồng bộ.



3.4. Khả năng chịu nhiệt độ môi trường

Trong các tủ điện phân phối nguồn, nhiệt lượng tỏa ra từ các lõi cáp mang tải lớn là rất đáng kể. Phụ kiện nắp chặn được thiết kế để duy trì đặc tính cơ lý ổn định ngay cả khi hoạt động liên tục trong môi trường nhiệt độ cao. Vật liệu nhựa không bị lão hóa, giòn gãy hay chảy xệ khi phải đối mặt với sự thay đổi nhiệt độ luân phiên giữa ngày và đêm. Khả năng chịu nhiệt tốt giúp nắp chặn luôn ôm khít vào thân domino, không tạo ra các khe hở do sự co ngót vật liệu. Đặc tính này đặc biệt quan trọng đối với các hệ thống tủ điện lắp đặt ngoài trời hoặc trong các xưởng sản xuất luyện kim.



4. Những ứng dụng thực tế trong lắp ráp tủ điện

Phụ kiện này xuất hiện trong hầu hết các cấu hình tủ bảng điện từ dân dụng đến công nghiệp nặng. Sự hiện diện của chúng là minh chứng cho một hệ thống được thi công bài bản và chuyên nghiệp.

4.1. Che chắn điểm hở mạch động lực

Tại các cụm phân phối nguồn cho động cơ, dòng điện chạy qua các dải domino thường rất lớn và tiềm ẩn nhiều rủi ro. Việc sử dụng nắp chặn tại điểm kết thúc của dải đấu nối động lực giúp cách ly hoàn toàn các pha điện áp cao khỏi môi trường bên ngoài. Kỹ thuật viên có thể yên tâm thao tác luồn cáp hoặc đo đạc ở các khu vực lân cận mà không lo chạm phải phần lõi đồng mang điện. Lớp nhựa cách điện dày dặn sẽ đóng vai trò như một rào cản vật lý vững chắc bảo vệ con người khỏi các tai nạn đáng tiếc.

Sự che chắn này cũng ngăn ngừa hiện tượng phóng điện hồ quang lan truyền sang vỏ tủ kim loại khi có sự cố ngắn mạch. Đây là biện pháp phòng ngừa tai nạn điện cơ bản nhất mà mọi nhà thầu cơ điện đều phải tuân thủ nghiêm ngặt. Việc bỏ sót nắp chặn tại các vị trí này thường dẫn đến việc không vượt qua được các bài kiểm tra an toàn của cơ quan kiểm định độc lập. Do đó, giám sát công trình luôn phải rà soát kỹ lưỡng từng điểm kết thúc của mạch động lực trước khi đóng điện.



4.2. Bảo vệ cụm tín hiệu điều khiển

Trong các tủ điều khiển PLC, dải domino tín hiệu thường tập trung hàng chục mắt ghép san sát nhau với hệ thống dây dẫn chằng chịt. Nắp chặn được sử dụng để khóa đuôi dải đấu nối, giữ cho các mắt ghép không bị xô lệch khi kỹ thuật viên kéo cáp hiện trường. Việc tạo ra một ranh giới vật lý rõ ràng giúp các nhóm tín hiệu cảm biến được phân tách gọn gàng, tránh nhiễu điện từ chéo. Phụ kiện này cũng giúp ngăn chặn bụi mịn xâm nhập vào các khe hở, duy trì điện trở tiếp xúc thấp cho các mạch tín hiệu nhạy cảm. Một hệ thống điều khiển được bảo vệ toàn diện sẽ luôn hoạt động với độ chính xác và độ tin cậy cao nhất.

Nếu quý khách có nhu cầu tìm hiểu thêm về thông số kỹ thuật hoặc cần báo giá sỉ vật tư, vui lòng liên hệ Tiến Duy để được hỗ trợ. Đội ngũ của chúng tôi luôn sẵn sàng cung cấp giải pháp tối ưu cho các đơn vị sản xuất tủ bảng điện qua số điện thoại 0904.633.863 (Mr. Ninh).



5. Hướng dẫn thao tác lắp đặt nắp chặn an toàn

Quá trình lắp ráp phụ kiện tuy đơn giản nhưng đòi hỏi người thợ phải thực hiện đúng trình tự để đảm bảo độ khít tuyệt đối. Các bước thao tác chuẩn xác sẽ giúp hệ thống đạt được tính thẩm mỹ và độ an toàn cao nhất.

5.1. Xác định vị trí mắt ghép cuối cùng

Trước khi tiến hành lắp nắp chặn, kỹ thuật viên cần hoàn tất việc ghép nối toàn bộ số lượng domino cần thiết cho một cụm mạch. Người thợ phải kiểm tra kỹ để đảm bảo tất cả các mắt ghép đã trượt hết vào ngàm và nằm thẳng hàng trên thanh ray nhôm. Vị trí cần lắp phụ kiện chính là mặt hông bị hở lộ lõi đồng của mắt ghép nằm ở vị trí ngoài cùng của dải. Việc xác định đúng vị trí giúp tránh tình trạng lắp nhầm nắp chặn vào giữa dải gây cản trở quá trình ghép nối các module tiếp theo. Bước chuẩn bị này tạo tiền đề cho các thao tác ép ngàm vật lý diễn ra thuận lợi và chính xác.



5.2. Thao tác ép ngàm khóa vật lý

Người thi công cầm nắp chặn nhựa Hivero sao cho các chốt định vị hướng thẳng vào các lỗ tương ứng trên thân mắt ghép cuối cùng. Dùng lực của ngón tay cái ép đều lên toàn bộ bề mặt phụ kiện cho đến khi nghe tiếng khớp khóa vang lên nhẹ nhàng. Kỹ thuật viên không nên dùng búa hoặc các vật cứng gõ mạnh vì có thể làm gãy các chốt nhựa mỏng manh bên trong. Sau khi ép, cần dùng tay vuốt dọc theo đường viền tiếp giáp để kiểm tra xem có bất kỳ khe hở hở sáng nào còn sót lại hay không. Nếu phát hiện nắp chặn bị chênh, người thợ cần tháo ra và căn chỉnh lại các ngàm khóa trước khi ép vào lần nữa.



5.3. Kết hợp cùng chặn sắt cố định

Nắp chặn chỉ đóng vai trò cách điện chứ không có khả năng chịu lực kéo ngang để giữ cố định toàn bộ dải domino. Do đó, bước cuối cùng bắt buộc phải thực hiện là lắp đặt chặn sắt kim loại ốp sát vào mặt ngoài của nắp chặn. Người thợ sẽ dùng tua vít siết chặt ốc của chặn sắt, ghim sâu ngàm kim loại vào mép thanh ray để khóa cứng kết cấu. Lực ép từ chặn sắt sẽ dồn nắp chặn ép sát vào dải domino, triệt tiêu hoàn toàn mọi khe hở vật lý còn tồn tại. Sự kết hợp hoàn hảo này tạo ra một khối đấu nối vững chắc, sẵn sàng chống chịu mọi tác động rung lắc từ môi trường xung quanh.

6. Tiêu chuẩn kiểm tra độ an toàn sau khi thi công

Quá trình nghiệm thu một cụm đấu nối hoàn chỉnh đòi hỏi sự kiểm tra tỉ mỉ về cả mặt cơ khí lẫn điện học. Trước tiên, giám sát viên cần dùng tay lắc nhẹ toàn bộ dải domino để đảm bảo chúng đã được khóa chặt trên thanh ray bằng chặn sắt. Các mắt ghép phải nằm sát vào nhau, không có khe hở hở sáng và nắp chặn cách điện phải được lắp đặt đầy đủ ở vị trí cuối cùng. Việc kiểm tra bằng mắt thường giúp phát hiện nhanh chóng các lỗi thi công cơ bản như lắp sai mã nắp chặn hoặc lắp bị chênh ngàm. Một dải đấu nối đạt chuẩn phải thể hiện được sự liền mạch, cứng cáp và không để lộ bất kỳ chi tiết kim loại mang điện nào ra ngoài.

Về mặt điện học, kỹ thuật viên phải sử dụng máy đo điện trở cách điện chuyên dụng để kiểm tra khả năng cách ly của hệ thống. Que đo sẽ được đặt vào lõi đồng của mắt ghép cuối cùng và phần vỏ kim loại của tủ điện để xác nhận không có dòng rò rỉ. Điện trở cách điện đo được phải nằm trong giới hạn an toàn cho phép, chứng minh nắp chặn đã hoàn thành tốt vai trò che chắn của mình. Nếu phát hiện chỉ số điện trở quá thấp, người thợ cần kiểm tra lại xem nắp chặn có bị nứt vỡ hay bám dính mạt kim loại bên trong hay không. Việc đo đạc kỹ lưỡng giúp loại trừ hoàn toàn các rủi ro phóng điện tiềm ẩn trước khi đóng điện vận hành thử nghiệm.

Cuối cùng, toàn bộ khu vực đấu nối phải được vệ sinh sạch sẽ, hút sạch mạt dây đồng và bụi bẩn phát sinh trong quá trình thi công. Bề mặt nắp chặn nhựa Hivero cần được lau chùi để loại bỏ các vết dầu mỡ bám dính, trả lại vẻ ngoài sạch sẽ và chuyên nghiệp cho tủ điện. Các nhãn đánh số thứ tự phải được gắn đầy đủ, rõ nét và khớp hoàn toàn với sơ đồ nguyên lý trong bản vẽ thiết kế. Việc tuân thủ nghiêm ngặt các tiêu chuẩn nghiệm thu này giúp hệ thống điện hoạt động an toàn, bền bỉ và dễ dàng bảo trì trong tương lai. Một công trình được thi công chuẩn chỉ không chỉ mang lại sự an tâm cho chủ đầu tư mà còn khẳng định năng lực chuyên môn của đơn vị lắp ráp.
