Terminal Block 60A (như các mã HFTB-603, HFTB-604, ATB-60 của hãng Hivero) được thiết kế chuyên biệt cho mạch động lực với dòng định mức 60A. So với các dòng 20A (HFTB-203) hay 30A (HFTB-303), loại 60A có kích thước vật lý lớn hơn, sử dụng ốc siết to và cho phép đấu nối tiết diện dây dẫn rộng hơn để tối ưu tản nhiệt. Sản phẩm được ứng dụng phổ biến trong tủ phân phối chính tại các khu công nghiệp thuộc TP.HCM, yêu cầu bắt buộc phải đi kèm các phụ kiện như nắp đậy nhựa (ATB-60D) và nắp chặn (ATB-S60) để đảm bảo tiêu chuẩn an toàn cách điện.



1. Nhận diện cơ bản về Terminal Block 60A trong tủ điện

Thiết bị Terminal Block 60A là một thành phần quan trọng dùng để kết nối các đường dây điện động lực bên trong hệ thống điều khiển. Việc nhận biết chính xác cấu tạo của chúng giúp kỹ thuật viên phân biệt dễ dàng với các dòng công suất nhỏ hơn.

1.1. Đặc điểm hình dáng và vật liệu cách điện

Nhìn từ bên ngoài, Terminal Block 60A có kích thước bề thế và cứng cáp hơn hẳn so với các loại 20A hay 30A thông thường. Lớp vỏ bọc của thiết bị thường được đúc từ nhựa kỹ thuật chống cháy cao cấp, chịu được nhiệt độ cao sinh ra trong quá trình truyền tải dòng điện lớn. Bề mặt vật liệu cách điện có độ nhám nhẹ, giúp tăng cường khả năng bám dính khi lắp đặt trên các bề mặt kim loại. Các vách ngăn giữa từng cực đấu nối được thiết kế nhô cao rõ rệt nhằm ngăn chặn hiện tượng phóng điện hồ quang. Nhờ cấu trúc chắc chắn này, sản phẩm đảm bảo an toàn tuyệt đối cho người vận hành ngay cả khi hệ thống hoạt động ở mức tải tối đa.

Phần lõi dẫn điện bên trong cầu đấu 60A sử dụng hợp kim đồng mạ kẽm hoặc niken nguyên khối dày dặn. Lớp mạ này không chỉ chống oxy hóa hiệu quả trong môi trường công nghiệp ẩm ướt mà còn giảm thiểu điện trở tiếp xúc tại điểm đấu nối. Khi so sánh trực tiếp, độ dày của thanh đồng trên loại 60A gấp đôi so với các phiên bản 20A, đáp ứng khả năng dẫn dòng liên tục mà không bị biến dạng nhiệt. Các rãnh xẻ trên bề mặt tiếp xúc được gia công tinh xảo để tăng diện tích tiếp xúc với đầu cốt dây cáp. Đây là yếu tố then chốt giúp thiết bị duy trì hiệu suất truyền tải ổn định trong suốt vòng đời sử dụng.



1.2. Phân loại theo cấu trúc khối và mắt rời

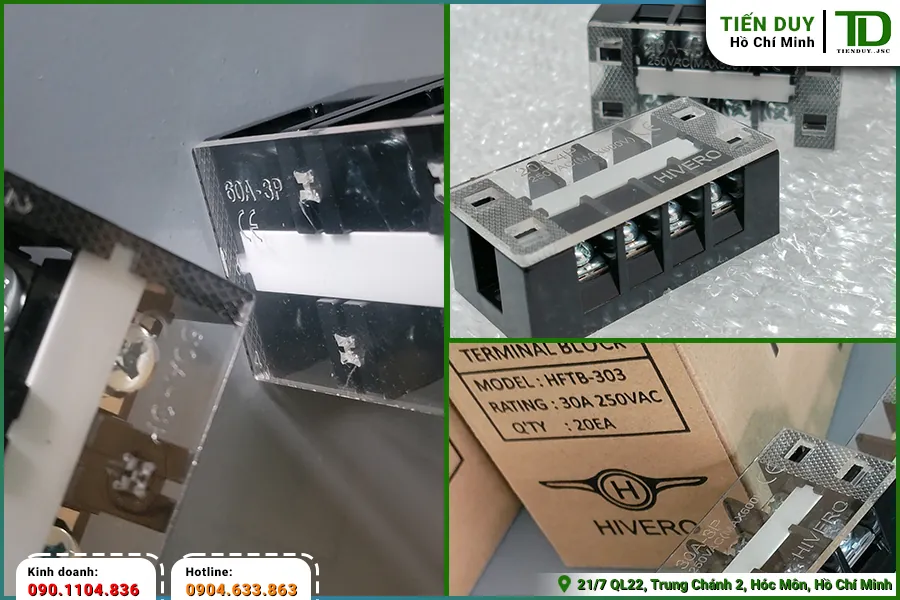

Trên thị trường hiện nay, Terminal Block 60A được chia thành hai nhóm chính là dạng khối đúc sẵn và dạng mắt rời ghép nối. Dạng khối đúc sẵn thường có số lượng cực cố định như 3P, 4P, 6P, phù hợp cho các mạch điện đã được thiết kế chuẩn hóa từ trước. Ưu điểm của loại này là độ cứng vững cơ học rất cao, không bị xô lệch các cực khi chịu lực siết ốc mạnh từ dụng cụ cơ khí. Kỹ thuật viên chỉ cần cố định toàn bộ khối lên bảng táp lô bằng hai vít ở hai đầu một cách nhanh chóng. Tuy nhiên, nhược điểm của chúng là thiếu tính linh hoạt nếu người dùng muốn mở rộng thêm số lượng cực đấu nối trong tương lai.

Ngược lại, dạng mắt rời mang đến khả năng tùy biến vô hạn cho các tủ điện có không gian lắp đặt phức tạp. Người dùng có thể mua từng mắt đơn lẻ như mã ATB-60 của Hivero và ghép chúng lại với nhau trên thanh ray nhôm theo đúng số lượng yêu cầu. Cấu trúc ngàm âm dương ở hai bên hông mỗi mắt giúp chúng liên kết chặt chẽ thành một khối thống nhất mà không cần thêm keo dính. Khi một cực bị hỏng hóc do sự cố ngắn mạch, thợ bảo trì chỉ việc tháo và thay thế đúng mắt đó thay vì phải vứt bỏ toàn bộ cụm. Sự linh hoạt này giúp tiết kiệm đáng kể chi phí vật tư thay thế cho các nhà máy sản xuất.

Đối với các dự án yêu cầu tiến độ thi công nhanh, việc sử dụng cầu đấu khối Hivero luôn được các kỹ sư ưu tiên lựa chọn. Dòng sản phẩm này đã được nhà sản xuất tích hợp sẵn các vách ngăn cách điện và lỗ bắt vít tiêu chuẩn, giảm thiểu thao tác lắp ráp thủ công. Mã hàng HFTB-603 hoặc HFTB-604 là những đại diện tiêu biểu cho thiết kế khối nguyên cụm với độ bền bỉ vượt trội. Việc lựa chọn giữa dạng khối hay mắt rời phụ thuộc hoàn toàn vào bản vẽ thiết kế chi tiết và thói quen thi công của từng đơn vị. Dù sử dụng loại nào, yếu tố kỹ thuật cốt lõi vẫn là đảm bảo điểm tiếp xúc điện luôn đạt trạng thái hoàn hảo nhất.



2. Sự khác biệt về kích thước và thiết kế cơ khí

Kích thước vật lý và cấu trúc cơ khí là điểm phân biệt rõ ràng nhất giữa Terminal Block 60A và các dòng công suất nhỏ. Những thay đổi này được tính toán kỹ lưỡng để đáp ứng yêu cầu khắt khe về truyền tải điện năng.

2.1. Tiết diện dây dẫn cho phép đấu nối

Dòng điện 60A đòi hỏi sử dụng các loại dây cáp động lực có tiết diện lớn, thường dao động từ 10mm² đến 16mm² tùy theo tiêu chuẩn thiết kế. Do đó, khoang chứa dây của Terminal Block 60A được mở rộng đáng kể so với lỗ cắm chỉ vừa dây 2.5mm² đến 4mm² của loại 20A. Khoảng không gian rộng rãi này cho phép kỹ thuật viên dễ dàng đưa các đầu cốt tròn hoặc cốt chẻ cỡ lớn vào vị trí mà không bị cấn vướng. Nếu cố tình nhét dây cáp lớn vào các domino nhỏ, các sợi đồng sẽ bị tưa ra ngoài gây nguy cơ chập cháy cực kỳ nguy hiểm. Sự tương thích về tiết diện dây là điều kiện tiên quyết để hệ thống vận hành an toàn.

Bên cạnh việc mở rộng khoang chứa, bề mặt ngàm kẹp bên trong cầu đấu 60A cũng được thiết kế phẳng và rộng hơn. Khi ốc siết ép xuống, toàn bộ tiết diện của đầu cốt sẽ tiếp xúc hoàn toàn với thanh đồng dẫn điện bên dưới. Lực ép được phân bố đều trên một diện tích lớn giúp loại bỏ các điểm nóng cục bộ thường xuất hiện ở các mối nối lỏng lẻo. Thiết kế cơ khí này đặc biệt quan trọng đối với các hệ thống thường xuyên chịu độ rung lắc mạnh từ động cơ. Một mối nối đạt chuẩn sẽ không bao giờ bị nới lỏng dù trải qua thời gian dài hoạt động liên tục.



2.2. Khoảng cách giữa các cực và vách ngăn

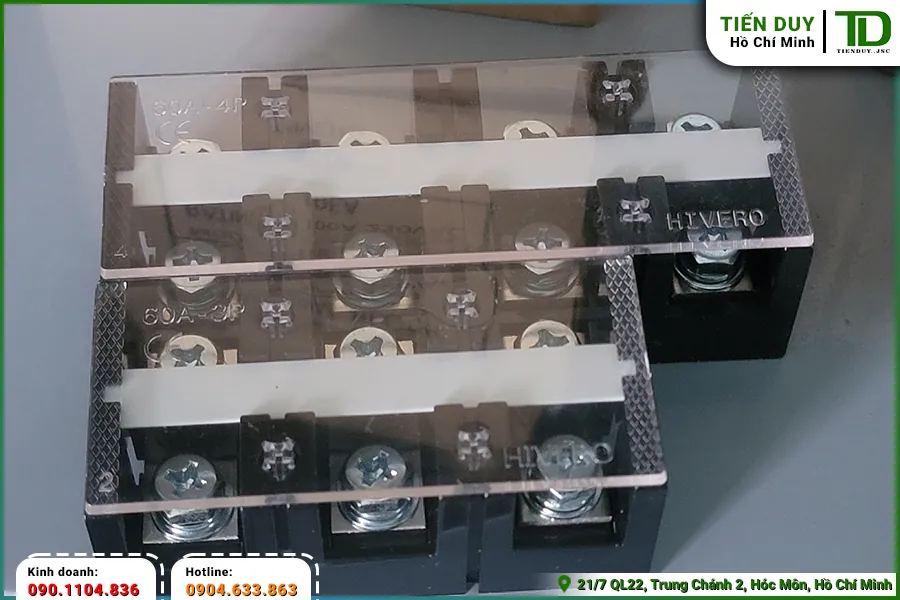

Khoảng cách an toàn giữa các pha trên Terminal Block 60A được nới rộng hơn rất nhiều so với các dòng 20A hay 30A. Vách ngăn cách điện bằng nhựa cũng được đúc cao hơn hẳn, tạo thành một rào cản vật lý vững chắc giữa các cực đấu nối liền kề. Thiết kế này nhằm mục đích kéo dài đường rò điện, ngăn chặn triệt để hiện tượng phóng hồ quang khi có xung điện áp cao đột ngột. Trong môi trường công nghiệp nhiều bụi bẩn và độ ẩm cao, khoảng cách các cực càng lớn thì nguy cơ rò rỉ điện càng được giảm thiểu tối đa. Đây là tiêu chuẩn bắt buộc mà các nhà sản xuất thiết bị điện phải tuân thủ nghiêm ngặt.



2.3. Kích thước ốc vít và lực siết tiêu chuẩn

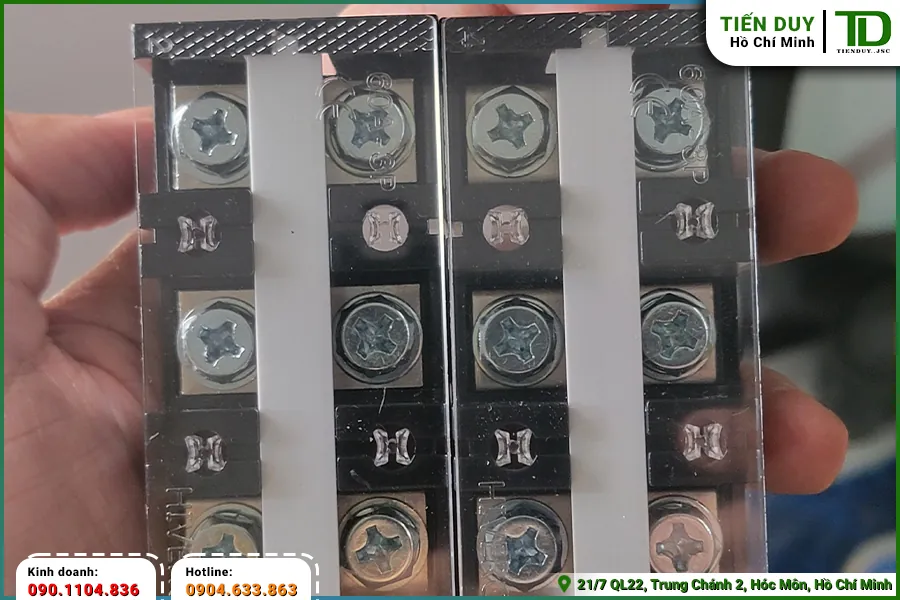

Để giữ chặt những sợi cáp động lực lớn, domino 60A bắt buộc phải sử dụng hệ thống ốc vít có đường kính to và bước ren sâu hơn. Thông thường, ốc siết trên loại 60A là chuẩn M5 hoặc M6, lớn hơn hẳn so với ốc M3 hoặc M4 dùng trên các dòng 20A. Đầu ốc được thiết kế rãnh chữ thập sâu, cho phép sử dụng tua vít cỡ lớn hoặc máy siết bu lông để tạo ra lực ép tối đa. Vật liệu làm ốc thường là thép mạ kẽm cường độ cao, chống hiện tượng tuôn ren khi kỹ thuật viên thao tác mạnh tay. Một con ốc chất lượng sẽ quyết định trực tiếp đến độ bền cơ học của toàn bộ điểm đấu nối.

Lực siết tiêu chuẩn áp dụng cho ốc vít cỡ lớn trên Terminal Block 60A cũng đòi hỏi thông số cao hơn để đảm bảo tiếp xúc điện hoàn hảo. Theo khuyến cáo kỹ thuật, lực siết cho ốc M6 thường nằm trong khoảng 2.5 Nm đến 3.0 Nm. Nếu siết quá nhẹ, điện trở tiếp xúc sẽ tăng cao gây phát nhiệt làm chảy nhựa vỏ bọc xung quanh. Ngược lại, nếu siết quá lực bằng các dụng cụ không chuyên, phần ren ốc hoặc thanh đồng bên dưới có thể bị nứt gãy ngầm. Việc sử dụng cờ lê lực chuyên dụng là giải pháp tối ưu nhất để kiểm soát chính xác thông số cơ khí này trong quá trình thi công.



3. So sánh khả năng chịu tải và tản nhiệt

Hiệu suất truyền tải dòng điện là thước đo quan trọng nhất khi đánh giá chất lượng của các loại thiết bị đấu nối. Terminal Block 60A thể hiện sự vượt trội hoàn toàn về khả năng chịu tải và quản lý nhiệt độ so với các phiên bản nhỏ.

3.1. Ngưỡng dòng điện định mức và giới hạn quá tải

Dòng điện định mức 60A cho phép thiết bị hoạt động liên tục 24/7 mà không vượt quá giới hạn nhiệt độ an toàn cho phép. Trong khi các loại 20A hay 30A chỉ phù hợp cho mạch điều khiển hoặc tải công suất nhỏ, cầu đấu 60A được sinh ra để gánh vác các phụ tải nặng nề hơn. Khả năng chịu dòng ngắn mạch tức thời của loại 60A cũng cao hơn gấp nhiều lần nhờ khối lượng kim loại dẫn điện lớn. Khi xảy ra sự cố chập mạch, thanh đồng dày sẽ hấp thụ một phần lớn năng lượng nhiệt trước khi thiết bị bảo vệ kịp tác động. Điều này giúp bảo toàn nguyên vẹn cấu trúc vật lý của điểm đấu nối sau các sự cố điện.

Để làm rõ hơn về khả năng chịu tải, các kỹ sư thường dựa vào những thông số kỹ thuật cốt lõi sau đây:

• Khả năng chịu dòng định mức liên tục đạt chuẩn 60A trong môi trường nhiệt độ phòng máy tiêu chuẩn.
• Giới hạn chịu đựng dòng quá tải ngắn hạn có thể lên đến 150% dòng định mức trong khoảng thời gian vài giây.
• Mức điện áp cách điện định mức thường đạt từ 600V đến 1000V, đảm bảo an toàn cho các lưới điện hạ thế công nghiệp.
• Độ sụt áp qua tiếp điểm cực kỳ thấp nhờ điện trở tiếp xúc được tối ưu hóa bằng vật liệu dẫn điện chất lượng cao.

Việc tính toán dư tải khi lựa chọn thiết bị đấu nối là một nguyên tắc thiết kế cơ bản của các kỹ sư điện. Nếu một động cơ tiêu thụ dòng điện thực tế khoảng 25A, việc sử dụng Terminal Block 60A thay vì loại 30A sẽ mang lại hệ số an toàn rất cao. Khoảng dự phòng công suất này giúp hệ thống đối phó tốt với các dòng khởi động lớn hoặc những thời điểm điện áp lưới bị sụt giảm. Mặc dù chi phí đầu tư ban đầu cho vật tư 60A sẽ nhỉnh hơn đôi chút, nhưng lợi ích về độ bền và sự ổn định lâu dài là không thể phủ nhận. Đây là bài toán kinh tế kết hợp kỹ thuật mà các nhà thầu luôn phải cân nhắc kỹ lưỡng.



3.2. Hiệu suất tản nhiệt khi vận hành liên tục

Nhiệt lượng sinh ra tại các điểm tiếp xúc điện tỷ lệ thuận với bình phương dòng điện chạy qua nó. Với dòng điện lớn, domino 60A được thiết kế với không gian hở hợp lý để tăng cường khả năng đối lưu không khí tự nhiên. Các vách ngăn bằng nhựa không chỉ cách điện mà còn đóng vai trò như những cánh tản nhiệt, giúp phân tán nhiệt lượng ra môi trường xung quanh nhanh chóng. Nếu sử dụng loại 30A để chạy ép tải lên 40A, thiết bị sẽ nhanh chóng bị om nhiệt, làm lão hóa lớp nhựa bảo vệ và gây ra hỏa hoạn. Khả năng tự làm mát hiệu quả là yếu tố sống còn giúp Terminal Block 60A duy trì tuổi thọ hàng chục năm.

Trong các tủ điện công nghiệp đóng kín, nhiệt độ môi trường xung quanh thường xuyên duy trì ở mức 40 đến 50 độ C. Vật liệu chế tạo cầu đấu 60A phải trải qua các bài test chịu nhiệt độ cao liên tục mà không bị biến dạng hay suy giảm độ cứng. Hợp kim đồng bên trong cũng có hệ số giãn nở nhiệt thấp, đảm bảo ốc siết không bị lỏng ra khi nhiệt độ thay đổi liên tục theo chu kỳ hoạt động của máy móc. Sự ổn định về mặt cơ nhiệt này giúp kỹ thuật viên giảm bớt tần suất phải đi kiểm tra và bảo dưỡng siết lại ốc định kỳ. Một hệ thống tản nhiệt tốt sẽ bảo vệ toàn vẹn chuỗi cung ứng điện năng cho nhà máy.



4. Các ứng dụng chuyên biệt của Terminal Block 60A

Với thông số kỹ thuật mạnh mẽ, thiết bị này được phân bổ vào các vị trí trọng yếu trong sơ đồ điện công nghiệp. Chúng đóng vai trò cầu nối vững chắc cho các dòng năng lượng lớn đi đến thiết bị tiêu thụ.

4.1. Đấu nối nguồn động lực chính trong tủ điện

Vị trí phổ biến nhất của Terminal Block 60A là ngay tại ngõ vào hoặc ngõ ra của các tủ điện điều khiển cỡ trung bình. Chúng tiếp nhận nguồn điện ba pha từ aptomat tổng và phân phối xuống các nhánh thiết bị bảo vệ bên dưới. Nhờ cấu trúc chắc chắn, thiết bị chịu được sức nặng của các sợi cáp nguồn lớn treo lơ lửng mà không làm nứt vỡ bảng táp lô. Việc sử dụng cầu đấu trung gian tại đây giúp tách biệt rõ ràng phần cáp nguồn bên ngoài và cáp nội bộ bên trong tủ. Điều này tạo sự thuận tiện tối đa cho quá trình đấu nối ban đầu cũng như công tác đo kiểm, bảo trì sau này.

Khi thực hiện đấu nối nguồn chính, kỹ thuật viên thường kết hợp thêm các đầu cốt đồng loại dày để ép chặt vào lõi cáp. Đầu cốt sau khi được bấm thủy lực sẽ được luồn vào ngàm của cầu đấu 60A và siết chặt bằng bu lông cường độ cao. Phương pháp này loại bỏ hoàn toàn tình trạng đứt gãy các sợi đồng mảnh khi siết ốc trực tiếp, đồng thời tăng tối đa diện tích truyền điện. Các pha R, S, T và dây trung tính N được sắp xếp ngay ngắn trên cùng một hàng, tạo nên tính thẩm mỹ và chuyên nghiệp cho tủ điện. Một hệ thống nguồn động lực được đấu nối chuẩn chỉ sẽ hạn chế tối đa các sự cố sụt áp không mong muốn.



4.2. Hệ thống phân phối điện tại nhà xưởng

Trong các khu công nghiệp thuộc TP.HCM, dòng sản phẩm này thường xuyên xuất hiện tại các điểm phân phối điện năng quan trọng.

• Ứng dụng làm điểm rẽ nhánh nguồn điện từ tuyến cáp chính xuống các cụm máy móc sản xuất độc lập trong xưởng.
• Kết nối nguồn cấp cho các hệ thống chiếu sáng công nghiệp công suất lớn sử dụng đèn cao áp hoặc đèn LED nhà xưởng.
• Lắp đặt trong các hộp nối dây trung gian đặt dọc theo máng cáp để phân phối điện năng đi các khu vực xa hơn.
• Đóng vai trò điểm đấu nối an toàn cho các thiết bị gia nhiệt, lò sấy công nghiệp có dòng tiêu thụ liên tục ở mức cao.



4.3. Tủ điều khiển động cơ công suất lớn

Các động cơ ba pha có công suất từ 15kW đến 22kW thường tạo ra dòng điện khởi động và dòng làm việc rất lớn. Terminal Block 60A là lựa chọn hoàn hảo để kết nối từ khởi động từ hoặc biến tần ra các đầu dây của động cơ. Khả năng chịu dòng quá tải ngắn hạn xuất sắc giúp thiết bị không bị phát nhiệt quá mức trong những giây đầu tiên khi động cơ khởi động trực tiếp. Các vách ngăn cách điện cao cũng ngăn chặn hiện tượng phóng điện giữa các pha khi có xung áp ngược từ cuộn dây động cơ dội về. Sự hiện diện của cầu đấu công suất lớn tại đây là chốt chặn an toàn bảo vệ các thiết bị điều khiển đắt tiền phía trước.

Trong môi trường vận hành thực tế, các tủ điều khiển động cơ thường xuyên phải chịu độ rung động truyền từ máy móc cơ khí sang. Cấu trúc ngàm kẹp sâu và ốc siết lớn của domino 60A giữ cho các mối nối dây cáp luôn ở trạng thái cố định vững chắc nhất. Kỹ thuật viên không cần lo lắng về việc các đầu dây bị tuột ra ngoài gây chạm chập sau một thời gian dài máy móc hoạt động. Việc bố trí các hàng cầu đấu này ở dưới cùng của tủ điện cũng giúp quá trình luồn cáp từ dưới mương cáp lên trở nên gọn gàng và khoa học hơn. Đây là tiêu chuẩn thiết kế cơ bản được áp dụng rộng rãi tại các nhà máy hiện đại.



4.4. Tích hợp trong hệ thống chuyển nguồn tự động

Hệ thống ATS làm nhiệm vụ chuyển đổi qua lại giữa nguồn lưới và máy phát điện dự phòng khi có sự cố mất điện. Các cụm Terminal Block 60A thường được sử dụng làm điểm trung chuyển tín hiệu động lực giữa các bộ đóng cắt cơ khí và tải tiêu thụ. Chúng đảm bảo dòng điện luôn được truyền tải thông suốt và an toàn bất kể hệ thống đang sử dụng nguồn cấp nào. Độ tin cậy của các điểm tiếp xúc này mang ý nghĩa sống còn, vì bất kỳ một sự lỏng lẻo nào cũng có thể khiến toàn bộ hệ thống tải phía sau bị mất điện oan uổng. Việc lựa chọn thiết bị đấu nối chất lượng cao cho tủ ATS là khoản đầu tư vô cùng xứng đáng để bảo vệ an ninh năng lượng.

Nếu quý khách có nhu cầu tìm hiểu thông số kỹ thuật chi tiết hoặc đặt mua các dòng thiết bị đấu nối công suất lớn, vui lòng liên hệ Tiến Duy qua số điện thoại 0901.104.836 (Ms. Hiền) để nhận báo giá sỉ tốt nhất.



5. Những phụ kiện bắt buộc khi sử dụng cầu đấu 60A

Để hoàn thiện một cụm đấu nối an toàn và đúng tiêu chuẩn, thiết bị chính cần được kết hợp với các phụ kiện chuyên dụng đi kèm. Những chi tiết nhỏ này đóng vai trò cực kỳ quan trọng trong việc bảo vệ người vận hành và thiết bị.

5.1. Nắp che bảo vệ an toàn cách điện

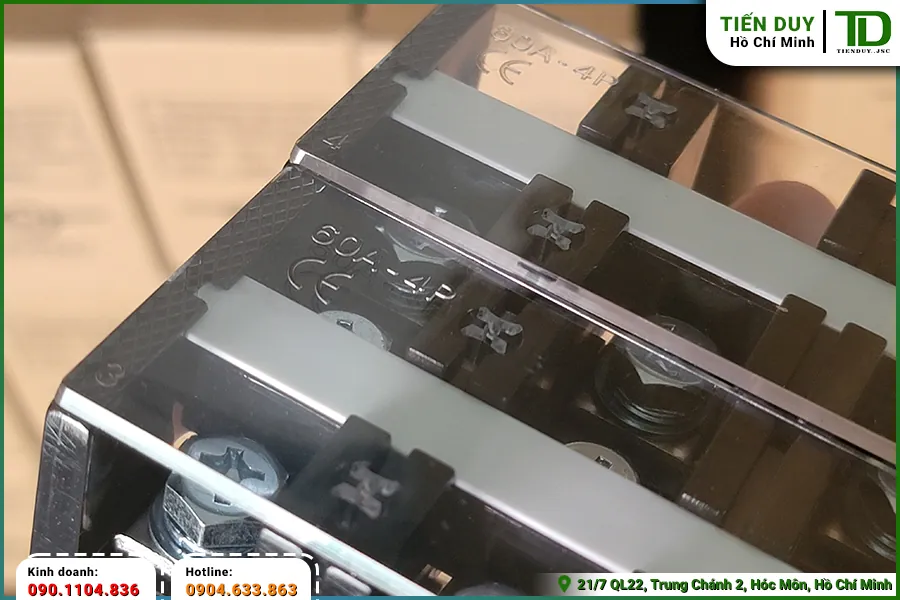

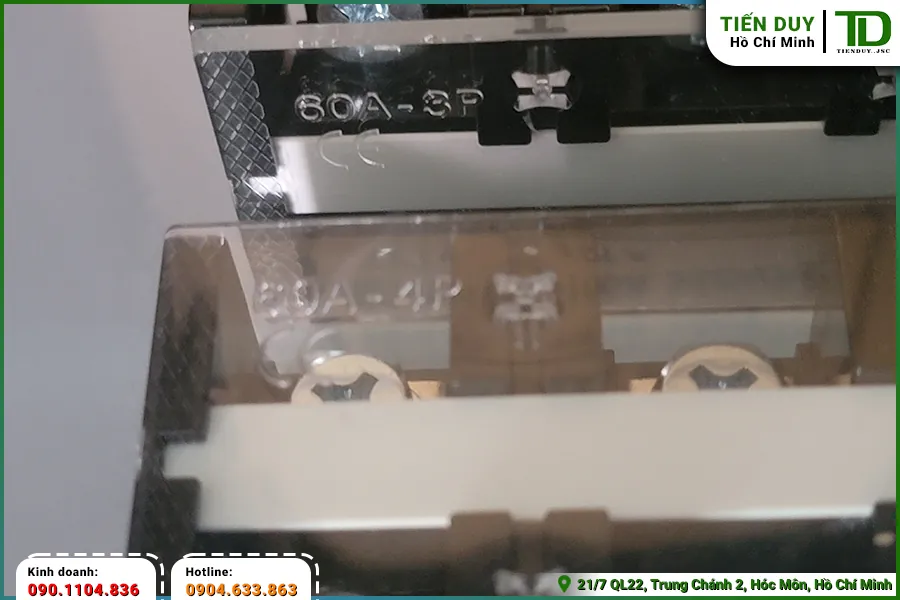

Khác với các dòng công suất nhỏ thường có thiết kế kín, phần ốc siết và thanh đồng của cầu đấu 60A thường lộ ra ngoài khá nhiều để thuận tiện cho việc vặn ốc cỡ lớn. Do đó, nắp đậy nhựa trong suốt như mã ATB-60D là phụ kiện bắt buộc phải có để che chắn toàn bộ bề mặt mang điện. Nắp che này giúp ngăn chặn nguy cơ thợ điện vô tình chạm tay vào các cực đang có điện áp cao trong quá trình kiểm tra tủ. Đồng thời, nó cũng bảo vệ các mối nối khỏi bụi bẩn, mạt kim loại hay côn trùng xâm nhập gây ra hiện tượng ngắn mạch. Chất liệu nhựa mica trong suốt giúp người dùng dễ dàng quan sát tình trạng bên trong mà không cần tháo dỡ.

Việc lắp đặt nắp che được thực hiện rất đơn giản thông qua các ngàm gài được thiết kế sẵn trên thân của Terminal Block 60A. Kỹ thuật viên chỉ cần đặt nắp đúng vị trí và ấn nhẹ, các lẫy nhựa sẽ tự động khóa chặt vào thân cầu đấu một cách chắc chắn. Khi cần đo đạc điện áp hoặc bảo trì siết ốc, người thợ có thể dùng tua vít dẹp để nạy nhẹ lẫy và tháo nắp ra nhanh chóng. Chiều dài của nắp nhựa thường được cắt theo đơn vị 1 mét, cho phép người dùng tùy ý cưa ngắn lại cho vừa vặn với số lượng cực thực tế trên thanh ray. Đây là giải pháp bảo vệ tiết kiệm nhưng mang lại hiệu quả an toàn lao động cực kỳ cao.



5.2. Tấm chặn cuối và thanh ray cố định

Để cố định các mắt rời thành một khối vững chắc, kỹ thuật viên cần sử dụng kết hợp các loại phụ kiện cơ khí chuyên dụng.

• Tấm chặn cuối như mã ATB-S60 được gài ở hai đầu của cụm cầu đấu mắt rời để giữ cho toàn bộ khối không bị trượt dọc theo thanh ray.
• Thanh ray nhôm hoặc sắt mạ kẽm làm giá đỡ cơ học vững chắc để gắn các mắt domino lên bảng táp lô tủ điện.
• Chặn sắt lớn ATB-SN15 sử dụng ốc siết cường độ cao để khóa cứng cụm thiết bị, đặc biệt cần thiết cho các tủ điện thường xuyên bị rung lắc.
• Việc sử dụng đồng bộ các phụ kiện gá lắp này giúp hệ thống dây dẫn bên trong tủ luôn duy trì được cấu trúc gọn gàng và chuyên nghiệp.



5.3. Nhãn đánh số và đầu cốt tương thích

Hệ thống nhãn đánh số là thành phần không thể thiếu để định danh từng cực đấu nối theo đúng bản vẽ thiết kế. Các dải nhựa màu trắng được in sẵn chữ số hoặc để trống sẽ được luồn vào khe hẹp dọc theo thân của cầu đấu 60A. Việc đánh dấu rõ ràng giúp kỹ thuật viên dễ dàng truy xuất nguồn gốc của từng sợi cáp, rút ngắn tối đa thời gian dò dây khi hệ thống gặp sự cố. Nếu không có nhãn mác, một tủ điện với hàng trăm sợi cáp sẽ trở thành một mớ hỗn độn không thể kiểm soát. Tiêu chuẩn công nghiệp luôn bắt buộc mọi điểm rẽ nhánh đều phải được định danh một cách khoa học và chính xác.

Cuối cùng, việc lựa chọn đầu cốt điện tương thích với kích thước ngàm của Terminal Block 60A là bước quyết định chất lượng mối nối. Tùy thuộc vào tiết diện cáp thực tế, người thợ có thể sử dụng cốt tròn trần, cốt tròn bọc nhựa hoặc cốt chẻ chữ Y có khả năng chịu dòng tương ứng. Phần lưỡi của đầu cốt phải có chiều rộng vừa vặn để lọt thỏm vào bên trong vách ngăn cách điện mà không bị cấn mép. Nếu sử dụng đầu cốt quá to, lưỡi cốt sẽ bị vênh lên làm giảm diện tích tiếp xúc và gây hư hỏng ren ốc khi cố sức siết chặt. Sự đồng bộ giữa dây cáp, đầu cốt và cầu đấu tạo nên một hệ thống truyền tải điện năng hoàn hảo không tì vết.

6. Tiêu chuẩn an toàn khi thay thế cầu đấu 20A, 30A bằng loại 60A

Trong quá trình nâng cấp công suất cho máy móc, việc thay thế các thiết bị đấu nối cũ bằng Terminal Block 60A là một yêu cầu kỹ thuật bắt buộc. Khi dòng điện định mức của hệ thống tăng lên, các loại domino 20A hay 30A cũ sẽ không còn đủ khả năng chịu tải và rất dễ bị nóng chảy gây chập cháy. Tuy nhiên, việc nâng cấp này không chỉ đơn thuần là tháo thiết bị cũ ra và lắp thiết bị mới vào vị trí tương tự. Kỹ thuật viên phải tiến hành khảo sát lại toàn bộ không gian lắp đặt bên trong tủ điện, bởi loại 60A có kích thước vật lý lớn hơn đáng kể. Nếu khoảng cách giữa các hàng linh kiện quá chật hẹp, việc cố tình nhét cầu đấu lớn vào sẽ làm vi phạm khoảng cách cách điện an toàn giữa các pha.

Bên cạnh việc thay thế thiết bị đấu nối, toàn bộ hệ thống dây cáp động lực đi kèm cũng phải được nâng cấp tiết diện cho phù hợp với dòng điện mới. Việc sử dụng lại dây dẫn nhỏ của hệ thống cũ để đấu vào cầu đấu 60A là một sai lầm nghiêm trọng về mặt thiết kế kỹ thuật. Dây dẫn nhỏ sẽ bị quá nhiệt và bốc cháy trước khi thiết bị đấu nối đạt đến giới hạn chịu đựng của nó. Thợ thi công cần cắt bỏ các đầu cốt cũ, tuốt lại vỏ cáp mới và bấm các đầu cốt cỡ lớn tương thích với ngàm kẹp của thiết bị mới. Mọi thao tác cơ khí phải được thực hiện tỉ mỉ, đảm bảo không có bất kỳ sợi đồng tưa nào lọt ra ngoài vách ngăn cách điện.

Sau khi hoàn tất việc lắp ráp cơ khí, quy trình đo kiểm cách điện và điện trở tiếp xúc là bước cuối cùng để nghiệm thu hệ thống. Kỹ sư sẽ sử dụng đồng hồ Megomet để phóng điện áp cao, kiểm tra độ rò rỉ dòng điện giữa các pha và giữa pha với vỏ tủ kim loại. Nếu thông số điện trở cách điện đạt chuẩn, hệ thống mới được phép đóng điện không tải để kiểm tra sự gia nhiệt tại các điểm siết ốc. Việc nâng cấp đồng bộ từ aptomat, dây dẫn đến thiết bị đấu nối công suất lớn giúp nhà máy vận hành an toàn và đáp ứng tốt các tiêu chuẩn phòng cháy chữa cháy khắt khe. Một hệ thống điện được nâng cấp đúng kỹ thuật sẽ mang lại sự an tâm tuyệt đối cho chủ đầu tư trong suốt quá trình sản xuất.
