Đèn báo có còi ILEC thuộc series 22SM (bao gồm 22SM-24V và 22SM-230V) là thiết bị cảnh báo kép tích hợp đèn LED và còi báo tần số âm thanh cao, lắp đặt phi 22 (Ø22). Thiết bị sử dụng nguồn 24V AC/DC hoặc 230VAC với dòng tiêu thụ cực thấp dưới 20mA. Sản phẩm đạt chứng nhận CE và đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt như IEC947-5-1 và EN60947-5-1, chuyên dùng để thiết lập mạch cảnh báo lỗi quá tải, sự cố quá nhiệt động cơ cho tủ điện phân phối và tủ tự động hóa tại các nhà máy ở TP.HCM.



1. Khái niệm về dòng sản phẩm đèn báo có còi ILEC

Trong thiết kế táp lô điều khiển hiện đại, việc tối ưu hóa không gian hiển thị và nâng cao hiệu quả cảnh báo là ưu tiên hàng đầu của các kỹ sư. Dòng sản phẩm đèn báo có còi ILEC ra đời như một giải pháp tích hợp kép đột phá, giải quyết triệt để bài toán này.

1.1. Định nghĩa thiết bị hiển thị tích hợp âm thanh cảnh báo

Định nghĩa một cách cơ bản, đây là dòng thiết bị kết hợp đồng thời hai chức năng hiển thị ánh sáng và phát tín hiệu âm thanh trên cùng một thân vỏ nhựa. Khác với các dòng đèn báo thông thường chỉ cung cấp tín hiệu hình ảnh, thiết bị này cho phép người vận hành nhận biết sự cố ngay cả khi không nhìn trực tiếp vào mặt tủ. Âm thanh tần số cao phát ra liên tục giúp thu hút sự chú ý tức thời của nhân viên vận hành trong môi trường nhà xưởng có độ ồn lớn. Việc trang bị đồng bộ dòng đèn báo có còi ILEC giúp nâng cao đáng kể độ an toàn và phản ứng nhanh của hệ thống giám sát. Sự tinh giản này loại bỏ hoàn toàn việc lắp đặt còi báo và đèn báo độc lập, tiết kiệm không gian táp lô một cách tối đa.

Sải pháp tích hợp này đặc biệt hữu ích cho các khoang tủ điều khiển có kích thước hạn chế nhưng đòi hỏi mức độ cảnh báo khắt khe. Khi mạch sự cố hoạt động, dòng điện đi qua cuộn dây từ tính bên trong sẽ kích hoạt màng rung phát âm, đồng thời nuôi bóng LED siêu sáng phát sáng nhấp nháy. Sự kết hợp đồng bộ cơ – điện này giúp còi báo phi 22 ILEC trở thành chốt chặn hiển thị an toàn vô cùng tin cậy. Thiết kế module khép kín giúp hạn chế tối đa nguy cơ lỏng lẻo tiếp xúc điện và đơn giản hóa quá trình đi dây điều khiển.



1.2. Tiêu chuẩn thiết kế phi 22 công nghiệp

Toàn bộ dải sản phẩm đều tuân thủ kích thước lỗ khoét lắp đặt tiêu chuẩn quốc tế là phi 22 phổ biến trong ngành vỏ tủ điện. Đường kính ren chuẩn hóa giúp thiết bị dễ dàng tương thích với các loại táp lô tôn đột dập sẵn của hầu hết các nhà xưởng tại TP.HCM. Phần ren nhựa phía sau được gia công vô cùng sắc nét, kết hợp cùng vòng đai ốc siết dày dặn đảm bảo thiết bị bám chặt vào bề mặt cửa tủ. Khi lựa chọn mã hàng 22SM ILEC, kỹ sư thiết kế hoàn toàn yên tâm về khả năng gá lắp nhanh chóng và tính đồng bộ cơ khí cao của hệ thống. Khung thân chắc chắn cũng giúp bảo vệ cụm linh kiện bên trong khỏi các tác động rung lắc cơ học từ động cơ công suất lớn nằm liền kề.



2. Các đặc điểm thiết kế vật lý của đèn báo có còi ILEC

Cấu trúc vật lý của thiết bị được nghiên cứu kỹ lưỡng để đáp ứng các điều kiện làm việc khắc nghiệt trong môi trường công nghiệp. Sự tinh tế trong khâu chế tạo vỏ ngoài giúp tối ưu hóa hiệu suất phát sáng và khả năng khuếch tán âm thanh.

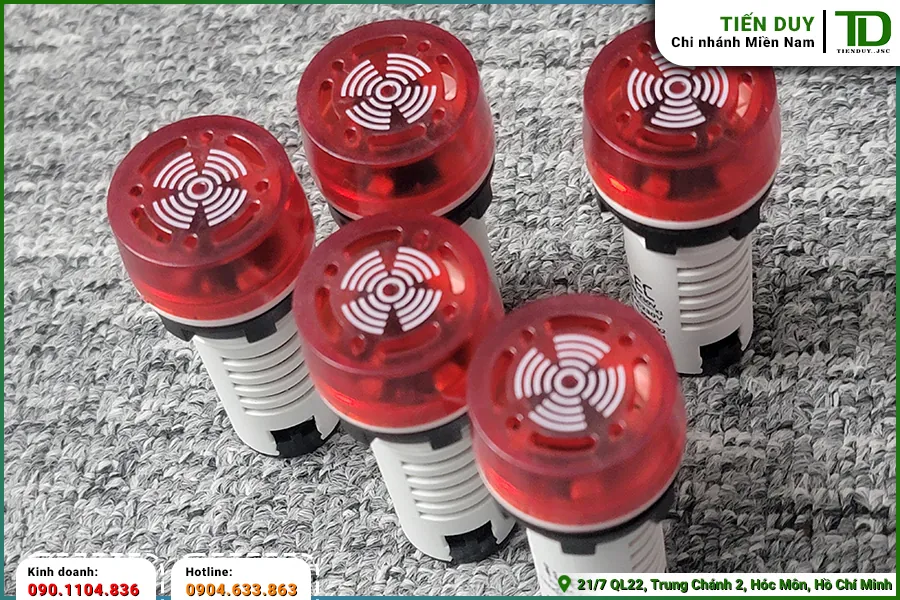

2.1. Lớp vỏ nhựa bảo vệ xẻ rãnh thoát âm dạng tầng

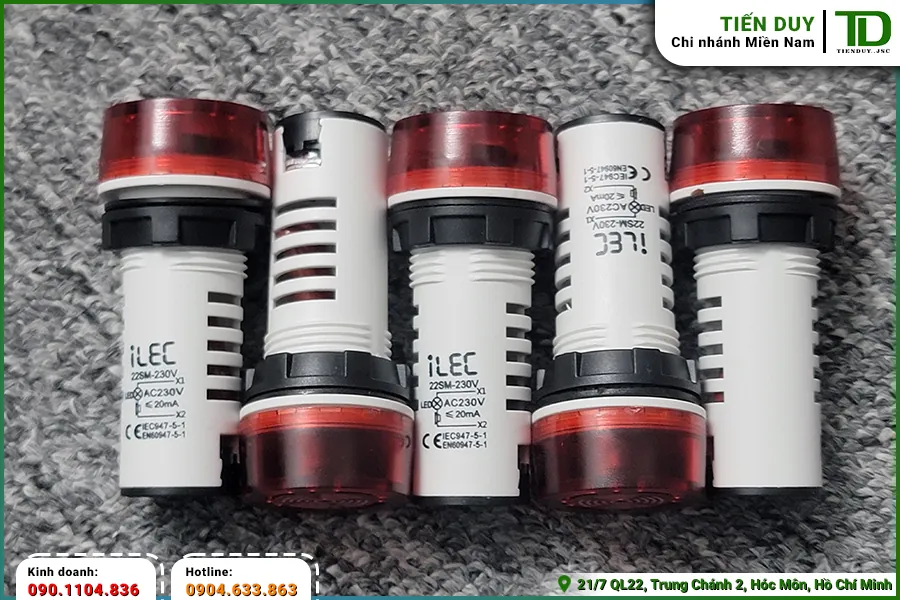

Điểm đặc trưng nhất trên thân vỏ của thiết bị là hệ thống rãnh xẻ thoát âm được bố trí theo dạng tầng đối lưu dọc theo thân nhựa. Các khe hở này được tính toán kích thước cơ khí chính xác để cho phép sóng âm phát ra từ màng loa bên trong lan tỏa ra ngoài với biên độ lớn nhất. Thiết kế rãnh xẻ thông minh của đèn báo có còi ILEC giúp tối ưu hóa luồng khí âm thanh, ngăn ngừa hiện tượng nghẹt tiếng hoặc suy giảm âm lượng do cộng hưởng ngược. Lớp vỏ ngoài đúc từ nhựa kỹ thuật cách điện cao cấp, có khả năng chịu nhiệt tốt và không bị giòn vỡ dưới tác động của môi trường nhiệt độ cao. Cấu trúc cơ khí bền bỉ này bảo vệ toàn vẹn các linh kiện điện tử bên trong khỏi bụi bẩn công nghiệp bám vào gây hư hỏng mạch chỉnh lưu.



2.2. Thấu kính phẳng tán xạ ánh sáng LED

Phần thấu kính phát sáng phía trước được thiết kế dạng mặt phẳng tinh tế, chế tạo từ nhựa polycarbonate chịu lực có độ xuyên thấu ánh sáng tối ưu. Bề mặt thấu kính được gia công với các đường vân quang học siêu nhỏ, giúp phân tán các tia sáng từ chip LED bên trong đều đặn ra góc rộng 160 độ. Thiết kế phẳng không chỉ tạo vẻ đẹp thẩm mỹ hiện đại mà còn hạn chế tối đa tình trạng phoi sắt hay bụi bẩn bám dính vào làm mờ thấu kính. Ánh sáng phát ra từ cụm LED có độ bão hòa màu sắc rất cao, giúp người vận hành dễ dàng nhận biết tín hiệu cảnh báo từ khoảng cách rất xa. Khả năng chống chịu lực va đập cơ lý xuất sắc của nhựa thấu kính bảo vệ an toàn cho hệ thống mạch điện tử phía sau táp lô.



2.3. Cơ cấu còi phát tần số âm thanh cường độ cao

Bên trong lớp vỏ nhựa là một cụm còi phát âm sử dụng công nghệ màng rung áp điện thạch anh siêu bền. Cơ cấu này có khả năng tạo ra sóng âm tần số cao với mức tiêu hao dòng điện cực kỳ nhỏ. Các đặc tính nổi bật của cơ cấu còi phát âm thanh này bao gồm:

• Màng rung áp điện chế tạo từ hợp kim thạch anh có độ đàn hồi cơ học cực cao, không bị lão hóa theo thời gian.
• Cường độ âm thanh phát ra đạt mức lớn từ 80dB đến 90dB, dễ dàng xuyên qua tiếng ồn động cơ nhà xưởng.
• Tần số âm thanh được hiệu chuẩn ở dải nhạy cảm với thính giác con người để tăng hiệu quả cảnh báo tức thời.
• Mạch dao động điện tử siêu nhỏ tích hợp sẵn giúp còi phát ra tiếng kêu tít tít gián đoạn vô cùng đặc trưng.



3. Thông số kỹ thuật điện của đèn báo có còi ILEC

Các thông số kỹ thuật điện in trực tiếp trên thân thiết bị phản ánh khả năng tương thích linh hoạt với nhiều chuẩn nguồn cấp công nghiệp. Đây là cơ sở kỹ thuật quan trọng để kỹ sư lựa chọn đúng mã hàng phù hợp với sơ đồ mạch nguyên lý.

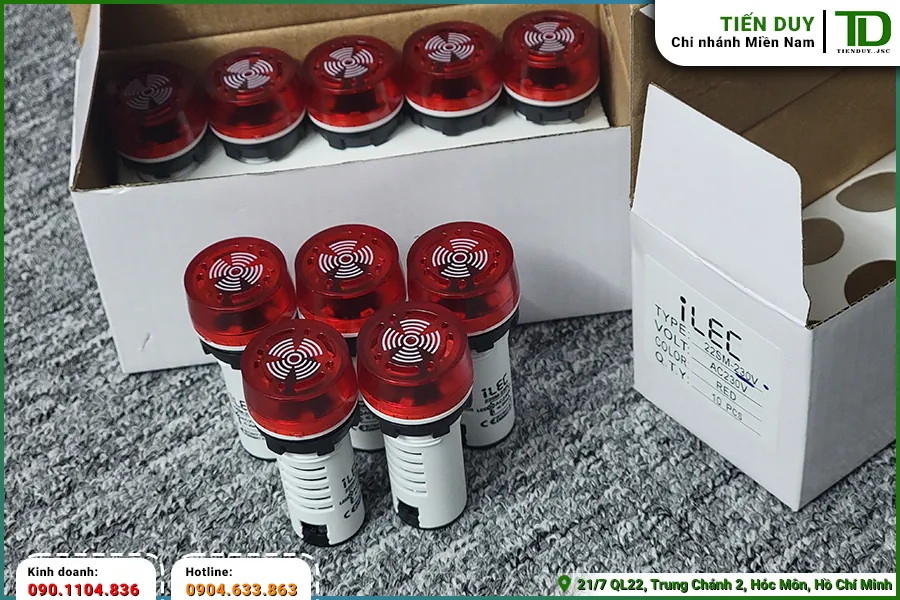

3.1. Mã sản phẩm 22SM-24V dùng cho nguồn AC/DC điện áp thấp

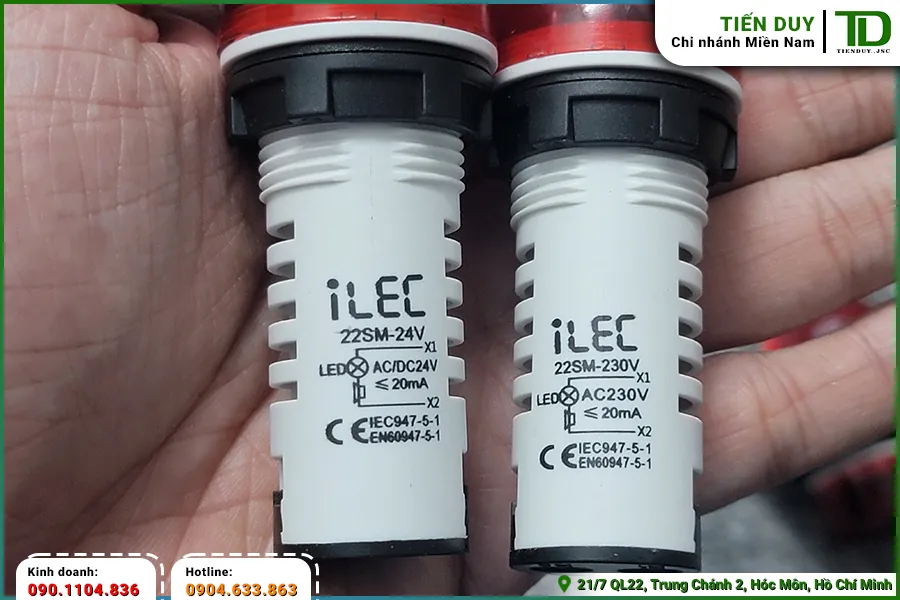

Mã sản phẩm đầu tiên được ghi nhận thực tế trên thân vỏ là mã hiệu 22SM-24V chuyên dùng cho các mạch điều khiển điện áp thấp. Thiết bị được thiết kế để tương thích hoàn toàn với dải nguồn cấp 24V xoay chiều hoặc một chiều từ bộ nguồn tổ ong cách ly. Việc sử dụng điện áp thấp 24V giúp loại bỏ hoàn toàn các rủi ro rò rỉ dòng điện gây nguy hiểm cho người đứng máy thao tác trực tiếp. Bo mạch nắn dòng tích hợp bên trong đèn báo có còi ILEC mã 22SM-24V tự động điều chỉnh cực tính nguồn điện, giúp đơn giản hóa quy trình thi công đấu nối. Đây là lựa chọn hoàn hảo cho các tủ điều khiển máy CNC hoặc hệ thống tự động hóa sử dụng bộ lập trình PLC.



3.2. Mã sản phẩm 22SM-230V dùng cho nguồn AC điện áp lưới

Đối với các tủ điện phân phối tổng sử dụng trực tiếp nguồn điện lưới xoay chiều, mã hàng 22SM-230V là giải pháp hiển thị tương thích trực tiếp tối ưu. Thiết bị hoạt động ổn định ở mức điện áp xoay chiều 230VAC mà không cần lắp đặt thêm bất kỳ bộ nguồn chuyển đổi hạ áp phụ trợ nào. Mạch cản dòng và chống xung quá áp tích hợp sẵn giúp bảo vệ chip LED và màng rung khỏi các sự cố dao động điện áp đột biến của lưới điện công nghiệp. Khả năng đấu nối trực tiếp vào thanh cái đồng hoặc cầu đấu tổng giúp giảm đáng kể số lượng dây dẫn trung gian bên trong khoang tủ điện. Đây là dòng thiết bị vô cùng phổ biến trong các tủ phân phối điện hạ thế tại các trạm biến áp nhà máy.



3.3. Dòng tiêu thụ cực thấp dưới 20mA tiết kiệm năng lượng

Một thông số kỹ thuật vô cùng ấn tượng được nhà sản xuất cam kết trên thân vỏ thiết bị là mức dòng điện tiêu thụ cực kỳ nhỏ dưới 20mA. Nhờ ứng dụng công nghệ chip LED phát quang hiệu suất cao kết hợp màng rung áp điện thạch anh siêu tiết kiệm năng lượng, đèn báo có còi ILEC hoạt động với mức tiêu hao công suất rất thấp. Dòng tiêu thụ nhỏ giúp giảm thiểu tối đa hiện tượng phát sinh nhiệt năng bên trong không gian tủ điều khiển khép kín vốn rất dễ gây lão hóa thiết bị. Điều này cũng giúp kỹ sư dễ dàng lên dự toán công suất nguồn cấp điều khiển tổng mà không lo hiện tượng quá tải bộ nguồn tổ ong. Việc tiết kiệm năng lượng cũng đóng góp quan trọng vào việc nâng cao tuổi thọ vận hành liên tục của toàn bộ táp lô giám sát.



3.4. Tiêu chuẩn chất lượng quốc tế IEC947-5-1 và EN60947-5-1

Toàn bộ dải sản phẩm series 22SM đều được in chìm các tiêu chuẩn chất lượng an toàn quốc tế khắt khe bao gồm tiêu chuẩn IEC947-5-1 và tiêu chuẩn châu Âu EN60947-5-1. Các chứng chỉ này là minh chứng khoa học cho thấy thiết bị đáp ứng đầy đủ các yêu cầu kỹ thuật về khoảng cách cách điện, khả năng chịu đựng xung điện áp và độ bền hoạt động cơ học công nghiệp. Chứng nhận CE đóng dấu trực tiếp trên thân vỏ đảm bảo sản phẩm được phép lưu hành và ứng dụng rộng rãi trong mọi công trình công nghệ cao. Sự tuân thủ nghiêm ngặt các quy chuẩn quốc tế giúp nhà thầu cơ điện hoàn toàn tự tin khi đưa sản phẩm vào hồ sơ nghiệm thu kỹ thuật bàn giao cho chủ đầu tư. Đây là chốt chặn quan trọng khẳng định chất lượng vượt trội của dòng sản phẩm hiển thị từ nhà sản xuất ILEC.



4. Các vai trò ứng dụng thực tế trong hệ thống tủ điện

Khả năng tích hợp đồng thời tín hiệu hình ảnh và âm thanh giúp dòng thiết bị này giữ vai trò cực kỳ đa năng trên táp lô giám sát. Sản phẩm là thành phần liên khóa an toàn không thể thiếu để nâng cao hiệu suất xử lý sự cố trong vận hành công nghiệp.

4.1. Cảnh báo sự cố quá tải và lỗi nhiệt động cơ

Trong mạch động lực khởi động động cơ ba pha, rơ le nhiệt luôn được mắc nối tiếp để bảo vệ động cơ khỏi nguy cơ cháy hỏng do quá tải. Tiếp điểm thường hở của rơ le nhiệt sẽ được đấu trực tiếp vào mạch nguồn cấp của đèn báo có còi ILEC để phát tín hiệu khẩn cấp khi có sự cố. Khi động cơ bị kẹt trục gây quá dòng cơ khí, rơ le nhiệt tác động đóng tiếp điểm, lập tức kích hoạt cụm đèn phát sáng nhấp nháy đỏ kèm tiếng kêu tít tít cường độ lớn. Âm thanh báo động giúp người thợ đứng máy phát hiện sự cố từ xa ngay cả khi đang tập trung làm việc ở khu vực gia công cơ khí. Sự phản hồi kịp thời này ngăn ngừa triệt để các nguy cơ cháy nổ động cơ và giảm thiểu tối đa thời gian dừng máy của dây chuyền.



4.2. Chỉ báo trạng thái khẩn cấp cho chu trình tự động hóa

Trong các dây chuyền tự động hóa sử dụng robot hoặc máy cắt CNC, chu trình nạp phôi hoặc xả đá hệ thống lạnh luôn yêu cầu mức độ giám sát chặt chẽ. Thiết bị được lập trình kết nối trực tiếp với ngõ ra điều khiển của PLC để phát tín hiệu thông báo khi một chu trình tự động kết thúc hoặc gặp lỗi logic dừng khẩn. Tiếng còi kêu gián đoạn kết hợp ánh sáng LED nhấp nháy rực rỡ báo hiệu cho công nhân biết máy đã hoàn thành công đoạn gia công và sẵn sàng cho lượt gá phôi tiếp theo. Việc hiển thị trực quan giúp tăng tốc độ tương tác người – máy, tối ưu hóa năng suất lao động cho toàn bộ phân xưởng sản xuất. Đây là mắt xích hiển thị tín hiệu an toàn vô cùng hữu hiệu trong các nhà máy sản xuất hiện đại.

Để kiểm tra tồn kho và nhận báo giá sỉ tốt nhất cho các mã đèn báo có còi ILEC chính hãng, quý khách hàng vui lòng liên hệ trực tiếp phòng kinh doanh dự án B2B qua hotline 0904.633.863 (Mr. Ninh). Đội ngũ Tiến Duy luôn sẵn sàng hỗ trợ kiểm tra thông số kỹ thuật tương đương và cung cấp chính sách chiết khấu sập sàn cho các đơn vị lắp ráp tủ bảng điện.



5. Hướng dẫn lắp đặt và đấu nối đèn báo có còi ILEC

Quy trình thi công cơ khí gá lắp và đi dây đấu nối đúng kỹ thuật sẽ quyết định độ bền bỉ vận hành lâu dài của táp lô điều khiển tủ điện. Kỹ thuật viên cần tuân thủ các bước lắp ráp tiêu chuẩn từ hãng sản xuất để đảm bảo độ kín khít và an toàn tuyệt đối.

5.1. Kỹ thuật gá lắp cố định lên táp lô cánh tủ

Công tác lắp ráp cơ khí bắt đầu bằng việc xác định vị trí khoét lỗ phi 22 trên cánh táp lô sắt của tủ điện đã được làm sạch phần ba vớ sắt sắc nhọn. Kỹ thuật viên luồn thân đèn báo có còi ILEC từ mặt trước táp lô xuyên qua lỗ khoét, đảm bảo roăn cao su đệm chống nước nằm đúng vị trí phẳng đồng tâm. Tiếp theo, luồn vòng ren cố định bằng nhựa từ phía sau thân đèn và tiến hành siết chặt bằng tay hoặc dụng cụ siết đai ốc chuyên dụng. Tránh sử dụng các loại kìm răng siết quá lực vì có thể làm cháy ren nhựa hoặc gây nứt vỡ thân thiết bị cách điện. Việc gá lắp cố định vững chắc giúp cụm đèn còi chịu được lực rung lắc cơ học và duy trì độ kín khít chống nước bám vào tủ.



5.2. Cách đấu nối hai cực chân vít X1 và X2 an toàn

Sơ đồ đấu nối dây dẫn tín hiệu yêu cầu kỹ thuật viên phải bấm sẵn các đầu cốt chẻ hoặc cốt tròn mạ kẽm trên dây cáp có tiết diện từ 0.5mm2 đến 0.75mm2. Hai cực đấu dây của cụm đèn còi được ký hiệu rõ ràng là X1 và X2 in chìm ngay sát chân vít siết kim loại. Luồn đầu cốt chẻ vào khe kẹp và dùng tua vít dẹp siết chặt ốc vít với lực siết vừa phải để lá đồng ôm khít lõi đồng của dây dẫn. Thao tác siết cáp chuẩn xác giúp ngăn ngừa hiện tượng lỏng lẻo gây mô-ve điện sinh nhiệt làm chảy vỏ nhựa cách điện xung quanh chân đế. Đường dây tín hiệu sau khi siết ốc phải được luồn gọn gàng vào hệ thống máng nhựa đi dây chạy dọc theo cánh tủ để bảo đảm thẩm mỹ công nghiệp.



5.3. Quy trình kiểm tra nguội thông mạch trước khi vận hành

Công tác đo kiểm nguội hệ thống dây dẫn là bước an toàn bắt buộc trước khi chính thức đóng điện cấp nguồn chạy thử nghiệm toàn bộ tủ điện táp lô điều khiển. Kỹ thuật viên cần sử dụng đồng hồ vạn năng ở thang đo điện trở thông mạch để rà soát lại toàn bộ sơ đồ đấu nối:

• Đo thông mạch giữa hai đầu cực chân vít X1, X2 của cụm đèn còi với các đầu cầu đấu trung gian để xác nhận đường dây liên tục.
• Đo cách điện giữa các cực mang điện của chân vít X1, X2 với phần khung vỏ tôn của tủ điện để đề phòng nguy cơ chạm chập vỏ.
• Kiểm tra độ chặt của đai ốc ren nhựa cố định phía sau táp lô, đảm bảo thân thiết bị không bị xoay lệch khi rung lắc cơ học.
• Sử dụng chổi lông mềm quét sạch lớp bụi tôn và ba vớ sắt bám xung quanh các khe rãnh thoát âm của thân đèn.

6. Lưu ý kỹ thuật khi thiết kế mạch bảo vệ với đèn báo có còi ILEC

Khi thiết kế sơ đồ nguyên lý mạch điều khiển sử dụng dòng đèn báo có còi ILEC, kỹ sư cần đặc biệt lưu ý đến thông số dải điện áp ngõ ra của bộ điều khiển. Đối với mạch sử dụng mã sản phẩm 22SM-24V, việc cấp nguồn điện áp thấp ổn định từ bộ nguồn tổ ong cách ly là bắt buộc để duy trì độ bền cho cụm LED và màng rung thạch anh. Tránh sử dụng chung nguồn cấp của cụm đèn còi với các tải cảm kháng công suất lớn như cuộn hút phanh động cơ hoặc van điện từ vì xung điện áp ngược khi đóng cắt có thể làm chập cháy bo mạch điện tử bên trong đèn. Việc phân tách rõ ràng mạch tín hiệu hiển thị và mạch động lực giúp tăng cường độ ổn định và giảm thiểu nguy cơ nhiễu điện từ lan truyền trên đường dây chung.

Một vấn đề kỹ thuật thực tế khác cần lưu tâm trong khâu thiết kế mạch là xử lý hiện tượng dòng rò từ các ngõ ra bán dẫn của bộ lập trình PLC hoặc rơ le bán dẫn. Do dòng điện tiêu thụ của thiết bị hiển thị tích hợp còi này cực kỳ nhỏ dưới 20mA, một mức dòng rò nhỏ chạy trên cáp tín hiệu dài cũng có thể làm còi phát ra tiếng kêu rè rè lờ mờ vô cùng khó chịu. Để khắc phục triệt để tình trạng lỗi kỹ thuật này, kỹ sư nên thiết kế thêm một điện trở xả có công suất phù hợp mắc song song giữa hai chân đấu nối X1 và X2 của cụm đèn. Giải pháp kỹ thuật đơn giản này giúp triệt tiêu hoàn toàn điện áp cảm ứng rác, đảm bảo thiết bị chỉ phát tín hiệu âm thanh và ánh sáng rõ ràng khi nhận được lệnh điều khiển chính thức từ bộ xử lý trung tâm.

Cuối cùng, việc bố trí mật độ lắp đặt các cụm đèn báo có còi ILEC trên bản vẽ đột dập cơ khí táp lô cũng đòi hỏi sự tính toán cẩn thận để đảm bảo hiệu quả khuếch tán âm thanh tốt nhất. Không nên lắp đặt thiết bị quá gần các khe thông gió của quạt làm mát tủ điện vì luồng khí đối lưu có thể làm suy giảm đáng kể cường độ âm thanh báo động phát ra từ rãnh xẻ thoát âm. Khoảng cách tâm giữa các lỗ khoét phi 22 liền kề phải đạt tối thiểu 35mm để chừa khoảng trống thao tác siết vít dây dẫn phía sau và gá lắp thuận tiện. Bản vẽ thiết kế tủ bảng điện được chuẩn hóa kỹ lưỡng từ khâu bố trí cơ khí đến đấu nối điện điều khiển sẽ giúp hệ thống vận hành bền bỉ, an toàn lâu dài trong phân xưởng sản xuất.
